Volvo S60 (2003) – schematy bezpieczników i przekaźników
Rocznik 2003
Zaktualizowano 30.08.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S60 z lat: 2003.
W roku 2003, Volvo S60 nadal pozostawało ważnym modelem w ofercie luksusowych samochodów osobowych marki Volvo. Oto kilka kluczowych informacji o modelu Volvo S60 z tego okresu:
- Design i styl: Model S60 z roku 2003 kontynuował charakterystyczny design, który łączył elegancję z dynamiką. Samochód posiadał wyrazistą sylwetkę i cechy stylistyczne typowe dla marki Volvo.
- Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem marki Volvo. Volvo S60 w dalszym ciągu oferowało zaawansowane systemy bezpieczeństwa, takie jak systemy ochrony przed kolizjami, systemy kontroli stabilności oraz liczne poduszki powietrzne, aby zapewnić maksymalny poziom bezpieczeństwa dla pasażerów.
- Kabina i wyposażenie: Wnętrze S60 w roku 2003 było projektowane z myślą o komforcie i luksusie. Deska rozdzielcza była ergonomiczna, a jakość materiałów wykończeniowych była nadal na wysokim poziomie. Kabina oferowała wygodne fotele i liczne udogodnienia.
- Technologie: Model wciąż oferował różnorodne technologie, dostępne w tamtym czasie, w tym systemy multimedialne, nawigacyjne, klimatyzację automatyczną oraz zaawansowane systemy audio.
- Warianty napędowe: Volvo S60 z roku 2003 było dostępne z różnymi opcjami napędowymi, obejmującymi benzynowe i wysokoprężne silniki o różnych pojemnościach i mocach.
- Dynamika i komfort: Model S60 wciąż oferował dynamiczną jazdę i komfortowe prowadzenie, co czyniło go atrakcyjnym zarówno dla miłośników sportowej jazdy, jak i osób ceniących wygodę.
- Opcje wyposażenia: Klienci mieli dostęp do różnych wariantów wyposażenia, pozwalając na spersonalizowanie samochodu według indywidualnych preferencji.
- Konkurencja: W 2003 roku, Volvo S60 wciąż konkurowało z innymi luksusowymi sedanami, takimi jak Audi A4, BMW Serii 3 czy Mercedes-Benz klasy C.
- Dziedzictwo Volvo: Model nadal kontynuował dziedzictwo marki Volvo, skupiając się na innowacjach, bezpieczeństwie i komforcie podróżowania.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

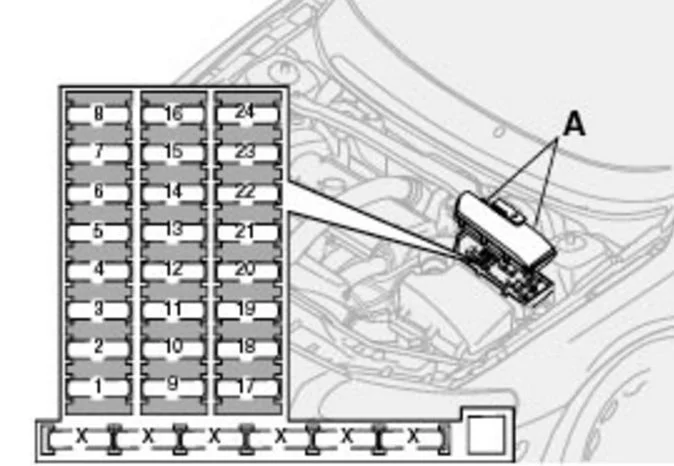

Skrzynka bezpieczników w komorze silnika
| Numer | Opis | Ampery [A] |
| 1 | Akcesoria | 25 |
| 2 | Światła pomocnicze (opcja) | 20 |
| 3 | Pompa próżniowa | 15 |
| 4 | Czujnik tlenu | 20 |
| 5 | Nagrzewnica wentylacyjna skrzyni korbowej, zawory elektromagnetyczne | 10 |
| 6 | Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze | 15 |
| 7 | Moduł przepustnicy | 10 |
| 8 | Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator E-box | 10 |
| 9 | Klakson | 15 |
| 10 | — | — |
| 11 | Sprężarka klimatyzacji, cewki zapłonowe | 20 |
| 12 | Włącznik światła hamowania | 5 |
| 13 | Wycieraczki | 25 |
| 14 | ABS/STC/DSTC | 30 |
| 15 | — | — |
| 16 | Spryskiwacze szyby przedniej, wycieraczki/spryskiwacze reflektorów (niektóre modele) | 15 |
| 17 | Światło mijania, prawe | 10 |
| 18 | Światło mijania, lewe | 10 |
| 19 | ABS/STC/DSTC | 30 |
| 20 | Światła drogowe, lewe | 15 |
| 21 | Światła drogowe, z prawej | 15 |
| 22 | Rozrusznik | 35 |
| 23 | Moduł sterujący silnika | 10 |
| 24 | — | 5 |
Skrzynka bezpieczników na krawędzi deski rozdzielczej
| Numer | Opis | Ampery [A] |
| 1 | Światła mijania | 15 |
| 2 | Światła drogowe | 20 |
| 3 | Fotel kierowcy z napędem elektrycznym | 30 |
| 4 | Fotel pasażera z napędem elektrycznym | 30 |
| 5 | — | — |
| 6 | — | — |
| 7 | Podgrzewany fotel przedni lewy (opcja) | 15 |
| 8 | Podgrzewany fotel przedni prawy (opcja) | 15 |
| 9 | ABS/STC/DSTC | 5 |
| 10 | — | — |
| 11 | — | — |
| 12 | Wycieraczki reflektorów (niektóre modele) | 15 |
| 13 | Gniazdo elektryczne 12V | 15 |
| 14 | Fotel pasażera z napędem elektrycznym | 5 |
| 15 | System audio, VNS | 5 |
| 16 | System nagłośnienia | 20 |
| 17 | Wzmacniacz dźwięku | 30 |
| 18 | Przednie światła przeciwmgielne | 15 |
| 19 | Wyświetlacz VNS | 10 |
| 20 | — | — |
| 21 | Automatyczna skrzynia biegów, shiftlock, rozszerzony posuw D2 | 10 |
| 22 | Kierunkowskazy | 20 |
| 23 | Moduł przełącznika reflektorów, układ klimatyzacji, pokładowe złącze diagnostyczne, moduły dźwigni kierownicy | 5 |
| 24 | Przekaźnik rozszerzonego zasilania D1: system klimatyzacji, elektrycznie regulowane siedzenie kierowcy, informacje dla kierowcy | 10 |
| 25 | Wyłącznik zapłonu, rozrusznik przekaźnikowy, SRS, moduł sterujący silnika | 10 |
| 26 | Dmuchawa układu klimatyzacji | 30 |
| 27 | — | — |
| 28 | Moduł elektroniczny – oświetlenie w progach drzwi | 10 |
| 29 | — | — |
| 30 | Lewe przednie/tylne światła postojowe | 7,5 |
| 31 | Prawe przednie/tylne światła postojowe, oświetlenie tablicy rejestracyjnej | 7,5 |
| 32 | Centralny moduł elektryczny, oświetlenie lusterka kosmetycznego, oświetlenie schowka, oświetlenie wnętrza uprzejmości | 10 |
| 33 | Pompa paliwowa | 15 |
| 34 | Szyberdach | 15 |
| 35 | Centralny zamek, elektryczne szyby, lewe lusterko boczne | 25 |
| 36 | Centralny zamek, elektryczne szyby, prawe lusterko boczne | 25 |
| 37 | Tylne szyby elektryczne, elektryczne blokady bezpieczeństwa dzieci | 30 |
| 38 | Syrena alarmowa* | 5 |
| * Należy pamiętać, że jeśli ten bezpiecznik nie jest nienaruszony lub jeśli zostanie usunięty, włączy się alarm. | ||

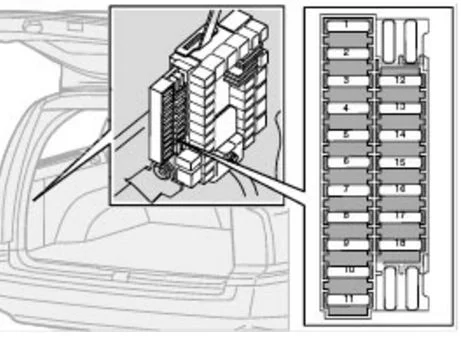

Bezpieczniki w bagażniku
| Numer | Opis | Ampery [A] |
| 1 | Tylny moduł elektryczny, oświetlenie bagażnika | 10 |
| 2 | Tylne światło przeciwmgielne | 10 |
| 3 | Światło hamowania | 15 |
| 4 | Światła zapasowe | 10 |
| 5 | Odmrażacz tylnej szyby, Przekaźnik 15I – wyposażenie | 5 |
| 6 | Zwolnienie klapy bagażnika | 10 |
| 7 | Składane tylne zagłówki | 10 |
| 8 | Tylne drzwi z centralnym zamkiem, drzwiczki wlewu paliwa | 15 |
| 9 | Zaczep przyczepy (30 posuwów) | 15 |
| 10 | Zmieniarka CD, VNS | 10 |
| 11 | Moduł sterowania akcesoriami (AEM) | 15 |
| 12 | — | — |
| 13 | — | — |
| 14 | Światła stopu | 7,5 |
| 15 | Zaczep przyczepy (posuw 15 I) | 20 |
| 16 | Gniazdko elektryczne w bagażniku – akcesoria | 15 |
| 17 | Moduł sterujący napędem na wszystkie koła | 7,5 |
| 18 | — | — |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
