Volvo S60 (2004) – schematy bezpieczników i przekaźników
Rocznik 2004
Zaktualizowano 30.08.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S60 z lat: 2004.
W roku 2004, Volvo S60 nadal było znaczącym modelem w gamie luksusowych samochodów osobowych marki Volvo. Oto kilka kluczowych informacji o modelu Volvo S60 z tego okresu:
- Design i styl: Model S60 z roku 2004 kontynuował charakterystyczny design, który łączył elegancję z dynamicznymi akcentami. Samochód posiadał wyrazistą sylwetkę i cechy stylistyczne charakterystyczne dla marki Volvo.
- Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem marki Volvo. Volvo S60 wciąż oferowało zaawansowane systemy bezpieczeństwa, takie jak systemy ochrony przed kolizjami, systemy kontroli stabilności oraz liczne poduszki powietrzne, aby zapewnić najwyższy poziom bezpieczeństwa dla pasażerów.
- Kabina i wyposażenie: Wnętrze S60 w roku 2004 było projektowane z myślą o komforcie i luksusie. Deska rozdzielcza była ergonomiczna, a jakość materiałów wykończeniowych była nadal na wysokim poziomie. Kabina oferowała wygodne fotele i liczne udogodnienia.
- Technologie: Model wciąż oferował różnorodne technologie, dostępne w tamtym czasie, w tym systemy multimedialne, nawigacyjne, klimatyzację automatyczną oraz zaawansowane systemy audio.
- Warianty napędowe: Volvo S60 z roku 2004 było dostępne z różnymi opcjami napędowymi, obejmującymi benzynowe i wysokoprężne silniki o różnych pojemnościach i mocach.
- Dynamika i komfort: Model S60 wciąż oferował dynamiczną jazdę i komfortowe prowadzenie, co czyniło go atrakcyjnym zarówno dla miłośników sportowej jazdy, jak i osób ceniących wygodę.
- Opcje wyposażenia: Klienci mieli dostęp do różnych wariantów wyposażenia, co pozwalało na spersonalizowanie samochodu zgodnie z indywidualnymi preferencjami.
- Konkurencja: W 2004 roku, Volvo S60 nadal konkurowało z innymi luksusowymi sedanami, takimi jak Audi A4, BMW Serii 3 czy Mercedes-Benz klasy C.
- Dziedzictwo Volvo: Model nadal podkreślał dziedzictwo marki Volvo, skupiając się na innowacjach, bezpieczeństwie i komforcie podróżowania.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

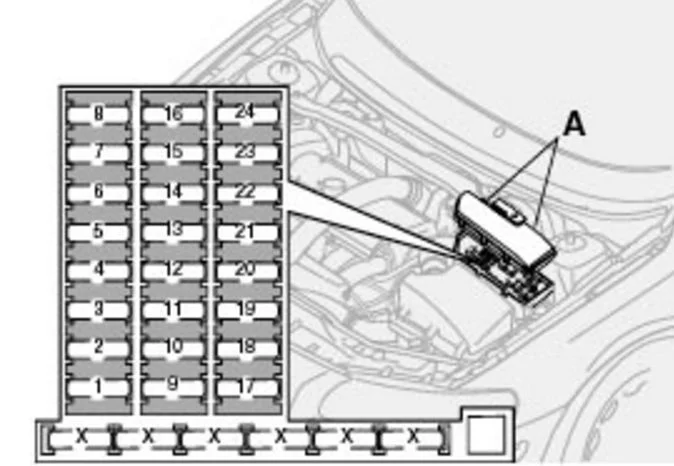

Skrzynka bezpieczników w komorze silnika
| Numer | Opis | Ampery [A] |
| 1 | Akcesoria | 25 |
| 2 | Światła pomocnicze (opcja) | 20 |
| 3 | — | — |
| 4 | Czujnik tlenu | 20 |
| 5 | Nagrzewnica wentylacyjna skrzyni korbowej, zawory elektromagnetyczne | 10 |
| 6 | Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze | 15 |
| 7 | Moduł przepustnicy | 10 |
| 8 | Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator E-box | 10 |
| 9 | Klakson | 15 |
| 10 | — | — |
| 11 | Sprężarka klimatyzacji, cewki zapłonowe | 20 |
| 12 | Włącznik światła hamowania | 5 |
| 13 | Wycieraczki | 25 |
| 14 | ABS/STC/DSTC | 30 |
| 15 | — | — |
| 16 | Spryskiwacze szyby przedniej, wycieraczki/spryskiwacze reflektorów (niektóre modele) | 15 |
| 17 | Światło mijania, prawe | 10 |
| 18 | Światło mijania, lewe | 10 |
| 19 | ABS/STC/DSTC | 30 |
| 20 | Światła drogowe, lewe | 15 |
| 21 | Światła drogowe, z prawej | 15 |
| 22 | Rozrusznik | 35 |
| 23 | Moduł sterujący silnika | 10 |
| 24 | — | 5 |
Skrzynka bezpieczników na krawędzi deski rozdzielczej
| Numer | Opis | Ampery [A] |
| 1 | Światła mijania | 15 |
| 2 | Światła drogowe | 20 |
| 3 | Fotel kierowcy z napędem elektrycznym | 30 |
| 4 | Fotel pasażera z napędem elektrycznym | 30 |
| 5 | Wspomaganie kierownicy zależne od prędkości, pompa próżniowa | 15 |
| 6 | — | — |
| 7 | Podgrzewany fotel przedni lewy (opcja) | 15 |
| 8 | Podgrzewany fotel przedni prawy (opcja) | 15 |
| 9 | ABS/STC/DSTC | 5 |
| 10 | Światła dzienne | 10 |
| 11 | Światła dzienne | 10 |
| 12 | Wycieraczki reflektorów (niektóre modele) | 15 |
| 13 | Gniazdo elektryczne 12V | 15 |
| 14 | Fotel pasażera z napędem elektrycznym | 5 |
| 15 | System audio, VNS | 5 |
| 16 | System nagłośnienia | 20 |
| 17 | Wzmacniacz dźwięku | 30 |
| 18 | Przednie światła przeciwmgielne | 15 |
| 19 | Wyświetlacz VNS | 10 |
| 20 | — | — |
| 21 | Automatyczna skrzynia biegów, shiftlock, rozszerzony posuw D2 | 10 |
| 22 | Kierunkowskazy | 20 |
| 23 | Moduł przełącznika reflektorów, układ klimatyzacji, pokładowe złącze diagnostyczne, moduły dźwigni kierownicy | 5 |
| 24 | Przekaźnik rozszerzonego zasilania D1: system klimatyzacji, elektrycznie regulowane siedzenie kierowcy, informacje dla kierowcy | 10 |
| 25 | Wyłącznik zapłonu, rozrusznik przekaźnikowy, SRS, moduł sterujący silnika | 10 |
| 26 | Dmuchawa układu klimatyzacji | 30 |
| 27 | Aktywne podwozie FOUR-C | 15 |
| 28 | Moduł elektroniczny – oświetlenie w progach drzwi | 10 |
| 29 | — | — |
| 30 | Lewe przednie/tylne światła postojowe | 7,5 |
| 31 | Prawe przednie/tylne światła postojowe, oświetlenie tablicy rejestracyjnej | 7,5 |
| 32 | Centralny moduł elektryczny, oświetlenie lusterka kosmetycznego, oświetlenie schowka, oświetlenie wnętrza uprzejmości | 10 |
| 33 | Pompa paliwowa | 15 |
| 34 | Szyberdach | 15 |
| 35 | Centralny zamek, elektryczne szyby, lewe lusterko boczne | 25 |
| 36 | Centralny zamek, elektryczne szyby, prawe lusterko boczne | 25 |
| 37 | Tylne szyby elektryczne | 30 |
| 38 | Syrena alarmowa* | 5 |
| * Należy pamiętać, że jeśli ten bezpiecznik nie jest nienaruszony lub jeśli zostanie usunięty, włączy się alarm. | ||

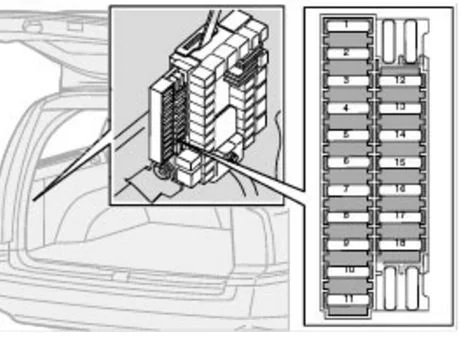

Bezpieczniki w bagażniku
| Numer | Opis | Ampery [A] |
| 1 | Tylny moduł elektryczny, oświetlenie bagażnika | 10 |
| 2 | Tylne światło przeciwmgielne | 10 |
| 3 | Światło hamowania | 15 |
| 4 | Światła zapasowe | 10 |
| 5 | Odmrażacz tylnej szyby, Przekaźnik 15I – wyposażenie | 5 |
| 6 | Zwolnienie klapy bagażnika | 10 |
| 7 | Składane tylne zagłówki | 10 |
| 8 | Tylne drzwi z centralnym zamkiem, drzwiczki wlewu paliwa | 15 |
| 9 | Zaczep przyczepy (30 posuwów) | 15 |
| 10 | Zmieniarka CD, VNS | 10 |
| 11 | Moduł sterowania akcesoriami (AEM) | 15 |
| 12 | — | — |
| 13 | — | — |
| 14 | Światła stopu | 7,5 |
| 15 | Zaczep przyczepy (posuw 15 I) | 20 |
| 16 | Gniazdko elektryczne w bagażniku – akcesoria | 15 |
| 17 | Moduł sterujący napędem na wszystkie koła | 7,5 |
| 18 | — | — |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
