Volvo C70 (2010-2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo C70 z lat: 2010, 2011, 2012, 2013. W latach 2010-2013, model Volvo C70 kontynuował swoją drugą generację produkcji. Ta generacja była dostępna od roku 2006 i trwała do roku 2013. Volvo C70 (2010-2013) przyniosło pewne modyfikacje w designie, wyposażeniu i technologii, dążąc […]

08/29/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo C70 z lat: 2010, 2011, 2012, 2013.

W latach 2010-2013, model Volvo C70 kontynuował swoją drugą generację produkcji. Ta generacja była dostępna od roku 2006 i trwała do roku 2013. Volvo C70 (2010-2013) przyniosło pewne modyfikacje w designie, wyposażeniu i technologii, dążąc do jeszcze większej doskonałości w zakresie komfortu i innowacji.

Oto niektóre cechy i charakterystyki Volvo C70 (2010-2013):

  1. Design: W tych latach produkcji, Volvo C70 nadal oferowało atrakcyjny design, który łączył elegancję z pewnymi elementami sportowymi. Kabriolet i coupe zachowywały swoje charakterystyczne cechy wizualne.
  2. Opcje nadwozia: Model C70 (2010-2013) wciąż dostępny był jako kabriolet oraz coupe. Charakterystyczny dla kabrioletu był składany dach, który umożliwiał szybką zmianę konfiguracji z kabrioletu na coupe.
  3. Silniki: Oferta jednostek napędowych wciąż obejmowała różne warianty benzynowe i ewentualnie diesle. Silniki były projektowane pod kątem osiągów, komfortu jazdy i efektywności paliwowej.
  4. Wnętrze i wyposażenie: Volvo C70 (2010-2013) nadal oferowało przestronne wnętrze z luksusowym wyposażeniem. Skórzane fotele, systemy multimedialne, nawigacja i inne opcje były dostępne w ramach wyposażenia.
  5. Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem. Samochód był wyposażony w różne zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji, ABS, poduszki powietrzne oraz innowacyjne systemy ochrony w razie dachowania w przypadku kabrioletu.
  6. Technologia: C70 (2010-2013) oferowało zaawansowane technologie, takie jak systemy nawigacyjne, audio premium i inne opcje, które podnosiły komfort i wygodę jazdy.
  7. Kontynuacja modelu: Model C70 (2010-2013) kontynuował dziedzictwo jako luksusowy kabriolet i coupe. Skupiał się na elegancji, wygodzie i pewnych cechach sportowych.
Zobacz także:  Volvo FL Electric - schematy bezpieczników i przekaźników

Podsumowując, Volvo C70 (2010-2013) było częścią drugiej generacji tego modelu, oferując luksusowy kabriolet i coupe z atrakcyjnym designem, wygodą i zaawansowanymi technologiami. Był to samochód dla osób ceniących luksusową jazdę, elegancki wygląd, wydajność i innowacyjność, przy zachowaniu wartości i cech charakterystycznych dla marki Volvo.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

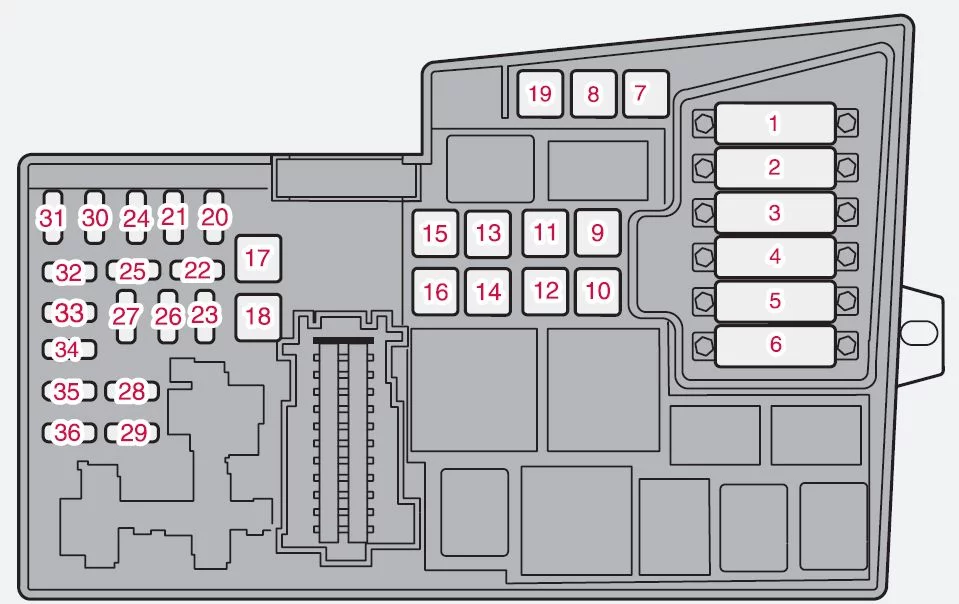

Skrzynka bezpieczników w komorze silnika

Volvo C70 (2010-2013) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Wentylator chłodziwa (chłodnica) 50
2 Wspomaganie kierownicy 80
3 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
4 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
5 Element, jednostka klimatyczna 80
6 Nie w użyciu
7 Pompa ABS 30
8 Zawory ABS 20
9 Funkcje silnika 30
10 Dmuchawa systemu klimatyzacji 40
11 Spryskiwacze reflektorów;

Dmuchawa klimatyzacji;

Chowany twardy dach.

20
12 Podaj ogrzewaną tylną szybę 30
13 Przekaźnik rozrusznika 30
14 Złącze przyczepy (akcesoria) 40
15 Chowany twardy dach 30
16 Podaj do systemu audio 40
17 Wycieraczki 30
18 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 40
19 Nie w użyciu
20 Klakson 15
21 Nie w użyciu
22 Głośnik niskotonowy 25
23 Moduł sterujący silnika (ECM);

Moduł sterujący skrzyni biegów (TCM).

10
24 Nie w użyciu
25 Nie w użyciu
26 Stacyjka 15
27 Sprężarka klimatyzacji 10
28 Nie w użyciu
29 Przednie światła przeciwmgielne* 15
30 Nie w użyciu
31 Nie w użyciu
32 Wtryskiwacze paliwa 10
33 Podgrzewana sonda lambda;

Pompa próżniowa.

20
34 Cewki zapłonowe;

Czujnik ciśnienia jednostki klimatycznej.

10
35 Zawory czujnika silnika;

Przekaźnik klimatyzacji;

Cewka przekaźnika;

Pułapka olejowa elementu PTC;

Kanister;

Miernik masy powietrza.

15
36 Moduł sterujący silnika (ECM);

Czujnik przepustnicy.

10

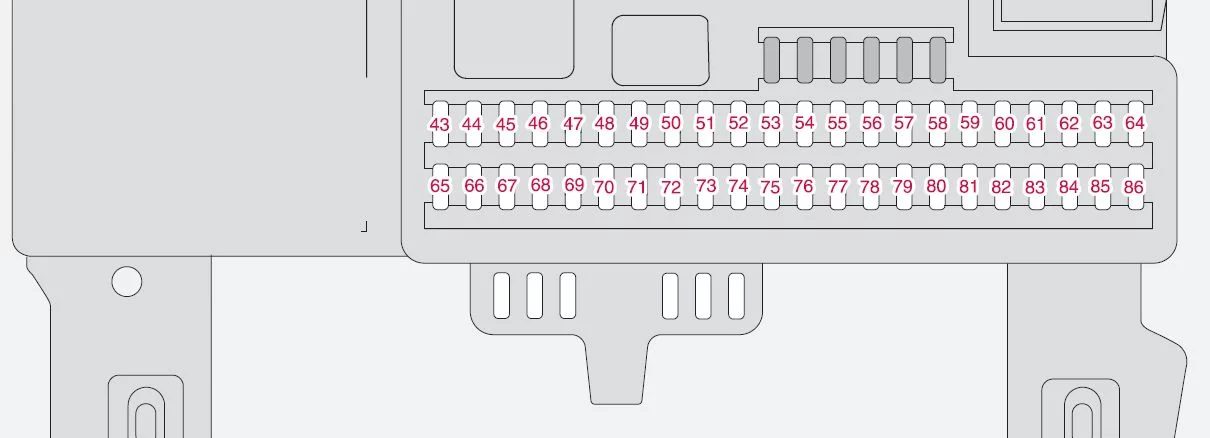

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w przedziale pasażerskim znajduje się pod schowkiem na rękawiczki.

Volvo C70 (2010-2013) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
37 Nie w użyciu
38 Nie w użyciu
39 Nie w użyciu
40 Nie w użyciu
41 Nie w użyciu
42 Nie w użyciu
43 System audio;

Bluetooth;

System nawigacji Volvo *.

15
44 Dodatkowy układ ograniczający (SRS);

Moduł sterujący silnika.

10
45 Gniazda 12 V w przedziale pasażerskim 15
46 Oświetlenie – schowek na rękawiczki, tablica przyrządów i miejsca na nogi 5
47 Oświetlenie wewnętrzne 5
48 Spryskiwacze przedniej szyby 15
49 Dodatkowy system ograniczający (SRS);

Czujnik masy pasażera (OWS).

10
50 Nie w użyciu
51 Przekaźnik filtra paliwa 10
52 Moduł sterujący skrzyni biegów (TCM);

ABS.

5
53 Wspomaganie kierownicy 10
54 Asystent parkowania *;

Aktywne światła zakrętowe *.

10
55 Nie w użyciu
56 Moduł zdalnego kluczyka Volvo Navigation System;

Moduł sterujący syreną alarmową.

10
57 Wbudowane gniazdo diagnostyczne;

Włącznik świateł hamowania.

15
58 Prawe światło drogowe;

Przekaźnik świateł pomocniczych.

7,5
59 Lewe światło drogowe 7,5
60 Podgrzewany fotel kierowcy * 15
61 Podgrzewane siedzenie pasażera * 15
62 Nie w użyciu
63 Szyba elektryczna – strona pasażera z tyłu 20
64 SiriusXM Radio satelitarne* 5
65 System nagłośnienia 5
66 Moduł sterujący systemem audio (ICM);

System klimatyzacji.

10
67 Nie w użyciu
68 Tempomat 5
69 System klimatyzacji;

Czujnik deszczu *;

Przycisk BLIS *.

5
70 Nie w użyciu
71 Nie w użyciu
72 Nie w użyciu
73 Oświetlenie sufitowe z przodu 5
74 Przekaźnik pompy paliwa 15
75 Nie w użyciu
76 Nie w użyciu
77 Gniazdo 12 V w bagażniku;

Moduł sterujący wyposażenia dodatkowego (AEM).

15
78 Nie w użyciu
79 Światła zapasowe 5
80 Nie w użyciu
81 Szyba elektryczna – tylna strona kierowcy 20
82 Szyba elektryczna – boczne drzwi pasażera 25
83 Elektrycznie sterowana szyba i zamek drzwi – drzwi przednie po stronie kierowcy 25
84 Fotel pasażera z napędem elektrycznym 25
85 Fotel kierowcy z napędem elektrycznym 25
86 Przekaźnik oświetlenia wnętrza;

Oświetlenie bagażnika;

Fotele elektryczne.

5
