Volvo C70 (2006-2008) – schematy bezpieczników i przekaźników

Rocznik 2006-2008
Zaktualizowano 29.08.2023
Volvo C70 (2006-2008) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo C70 z lat: 2006, 2007, 2008.

W latach 2006-2007, model Volvo C70 wciąż kontynuował swoją drugą generację produkcji. Ta generacja była dostępna od roku 2006 i trwała aż do roku 2013. Volvo C70 (2006-2007) przyniosło pewne modyfikacje w designie, wyposażeniu i technologii, dążąc do jeszcze większej doskonałości w zakresie komfortu i innowacji.

Oto niektóre cechy i charakterystyki Volvo C70 (2006-2007):

  1. Design: W tych latach produkcji, Volvo C70 nadal oferowało atrakcyjny design, który łączył elegancję z pewnymi elementami sportowymi. Kabriolet i coupe wciąż zachowywały swoje charakterystyczne cechy wizualne.
  2. Opcje nadwozia: Model C70 (2006-2007) nadal dostępny był jako kabriolet oraz coupe. Charakterystyczny dla kabrioletu był składany dach, który umożliwiał szybką zmianę konfiguracji z kabrioletu na coupe.
  3. Silniki: Oferta jednostek napędowych wciąż obejmowała różne warianty benzynowe i ewentualnie diesle. Silniki były projektowane pod kątem osiągów, komfortu jazdy i efektywności paliwowej.
  4. Wnętrze i wyposażenie: Volvo C70 (2006-2007) nadal oferowało przestronne wnętrze z luksusowym wyposażeniem. Fotele zazwyczaj były wykończone skórą, a systemy multimedialne, nawigacja i inne opcje były dostępne w ramach wyposażenia.
  5. Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem. Samochód był wyposażony w różne zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji, ABS, poduszki powietrzne oraz innowacyjne systemy ochrony w razie dachowania w przypadku kabrioletu.
  6. Technologia: C70 (2006-2007) oferowało zaawansowane technologie poprawiające komfort i wygodę jazdy, takie jak systemy nawigacyjne, audio premium i więcej.
  7. Kontynuacja modelu: Model C70 (2006-2007) kontynuował dziedzictwo jako luksusowy kabriolet i coupe. Skupiał się na elegancji, wygodzie i pewnych cechach sportowych.

Podsumowując, Volvo C70 (2006-2007) było częścią drugiej generacji tego modelu, oferując luksusowy kabriolet i coupe z atrakcyjnym designem, wygodą i zaawansowanymi technologiami. Był to samochód dla osób ceniących luksusową jazdę, elegancki wygląd, wydajność i innowacyjność, przy zachowaniu wartości i cech charakterystycznych dla marki Volvo.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

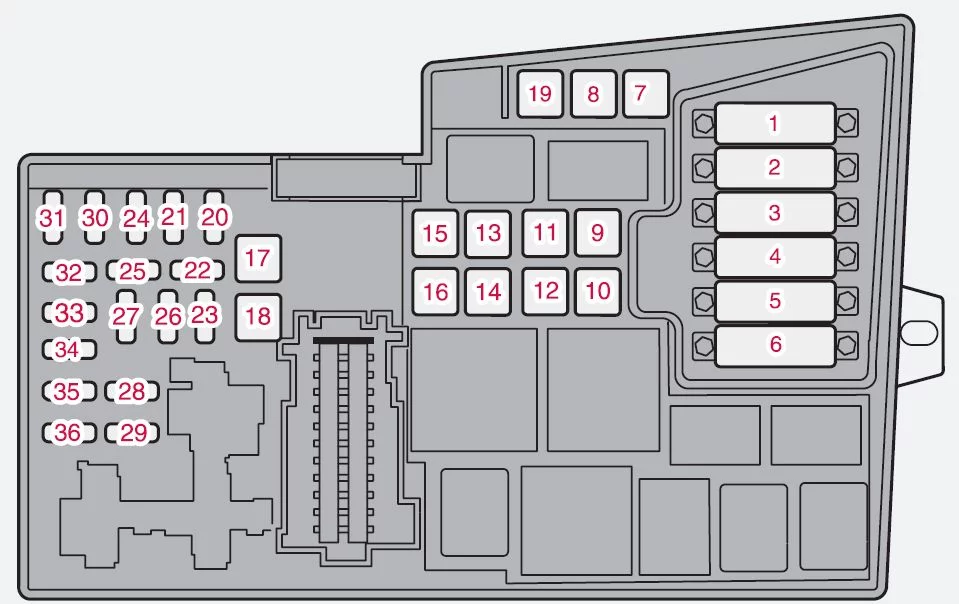

Skrzynka bezpieczników w komorze silnika

Volvo C70 (2006-2008) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Wentylator chłodziwa (chłodnica) 50
2 Wspomaganie kierownicy 80
3 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
4 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
5 Nie w użyciu –
6 Nie w użyciu –
7 Pompa ABS 30
8 Zawory ABS 20
9 Funkcje silnika 30
10 Dmuchawa systemu klimatyzacji 40
11 Spryskiwacze reflektorów;

Chowany twardy dach;

Zamykane schowki.

 20
12 Zasilanie ogrzewania tylnej szyby 30
13 Przekaźnik rozrusznika 30
14 Złącze przyczepy 40
15 Chowany twardy dach 30
16 Podaj do systemu audio 40
17 Wycieraczki 30
18 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 40
19 Nie w użyciu –
20 Klakson 15
21 Nie w użyciu 20
22 Głośnik niskotonowy 25
23 Moduł sterujący silnika ECM (5-cylindrowa benzyna);

Skrzynia biegów (TCM).

 10
24 Nie w użyciu 20
25 Nie w użyciu –
26 Stacyjka 15
27 Sprężarka klimatyzacji 10
28 Nie w użyciu –
29 Przednie światła przeciwmgielne (opcja) 15
30 Nie w użyciu 3
31 Nie w użyciu –
32 Wtryskiwacze paliwa 10
33 Podgrzewana sonda lambda;

Pompa próżniowa.

 20
34 Cewki zapłonowe;

Czujnik ciśnienia jednostki klimatycznej.

 10
35 Zawory czujnika silnika;

Przekaźnik klimatyzacji;

Pułapka oleju elementu PTC;

Filtr węglowy;

Czujnik przepływu powietrza.

 15
36 Moduł sterujący silnika (ECM);

Czujnik przepustnicy.

 10

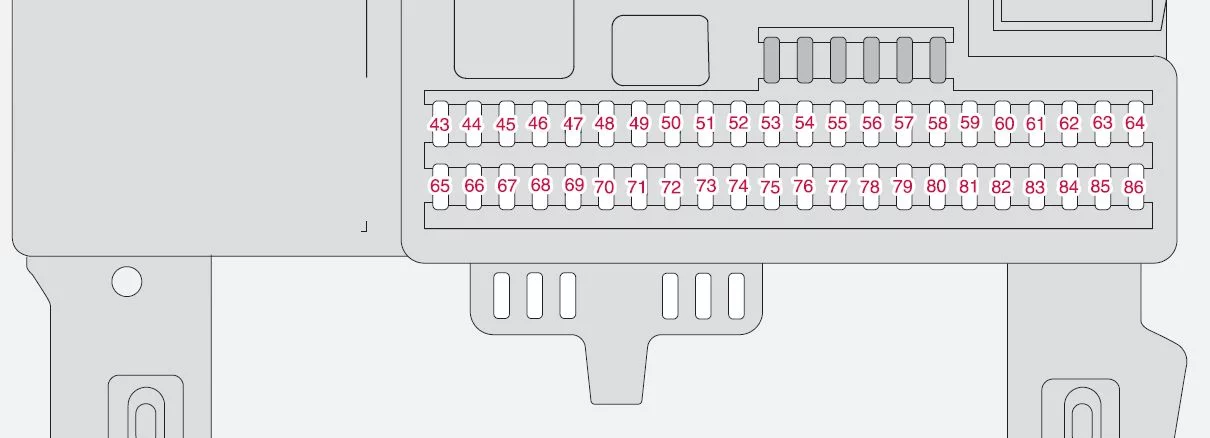

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w przedziale pasażerskim znajduje się pod schowkiem na rękawiczki.

Volvo C70 (2006-2008) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
37 Nie w użyciu –
38 Nie w użyciu –
39 Nie w użyciu –
40 Nie w użyciu –
41 Nie w użyciu –
42 Nie w użyciu –
43 System audio;

System nawigacyjny Volvo (opcja).

 15
44 Dodatkowy układ ograniczający (SRS);

Moduł sterujący silnika.

 10
45 Gniazdo 12 V w kabinie pasażerskiej 15
46 Oświetlenie – schowek na rękawiczki, tablica przyrządów i wnęki na nogi 5
47 Oświetlenie wewnętrzne 5
48 Spryskiwacze przedniej szyby 15
49 Dodatkowy system ograniczający (SRS);

Czujnik masy pasażera (OWS).

 10
50 Nie w użyciu –
51 Przekaźnik filtra paliwa 10
52 Moduł sterujący skrzyni biegów (TCM);

Układ ABS.

 5
53 Wspomaganie kierownicy 10
54 Asystent parkowania (opcja);

Reflektory Bi-Xenon® (opcja).

 10
55 Nie w użyciu –
56 Pilot zdalnego sterowania Volvo Navigation System (opcja);

Moduł sterujący syreną alarmową.

 10
57 Wbudowane gniazdo diagnostyczne;

Włącznik świateł hamowania.

 15
58 Prawe światło drogowe;

Przekaźnik świateł pomocniczych.

 7,5
59 Lewe światło drogowe 7,5
60 Podgrzewane siedzenie kierowcy (opcja) 15
61 Podgrzewane siedzenie pasażera (opcja) 15
62 Nie w użyciu –
63 Elektrycznie sterowana szyba po stronie pasażera z tyłu 20
64 Lampki kontrolne zamka w panelach drzwi;

System nawigacji Volvo (opcja).

 5
65 System nagłośnienia 5
66 Moduł sterujący systemem audio (ICM);

System klimatyzacji.

 10
67 Nie w użyciu –
68 Tempomat 5
69 System klimatyzacji;

Czujnik deszczu (opcja);

Przycisk BLIS (opcja).

 5
70 Nie w użyciu –
71 Nie w użyciu –
72 Nie w użyciu –
73 Oświetlenie sufitowe z przodu 5
74 Przekaźnik pompy paliwa 15
75 Nie w użyciu –
76 Nie w użyciu –
77 Gniazdo 12 V w bagażniku;

Moduł sterujący wyposażenia dodatkowego (AEM).

 15
78 Nie w użyciu –
79 Światła zapasowe 5
80 Nie w użyciu –
81 Szyba elektryczna – tylna strona kierowcy 20
82 Elektrycznie sterowana szyba i zamek drzwi – drzwi po stronie pasażera 25
83 Elektrycznie sterowana szyba i zamek drzwi – drzwi przednie po stronie kierowcy 25
84 Fotel pasażera z napędem elektrycznym (opcja) 25
85 Fotel kierowcy z napędem elektrycznym (opcja) 25
86 Przekaźnik oświetlenia wnętrza;

Oświetlenie bagażnika;

Fotele elektryczne.

 5

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
