Volvo C30 (2009) – schematy bezpieczników i przekaźników

Rocznik 2009
Zaktualizowano 29.08.2023
Volvo C30 (2009) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo C30 z lat: 2009.

Volvo C30 to kompaktowy samochód osobowy produkowany przez szwedzką firmę Volvo w latach 2006-2013. Jest to trzydrzwiowy hatchback, który charakteryzuje się sportowym wyglądem i zaawansowanymi rozwiązaniami technologicznymi. Volvo C30 zdobyło uznanie ze względu na swój unikalny design, bezpieczeństwo oraz wygodę.

Oto niektóre cechy i charakterystyki Volvo C30:

  1. Design: Volvo C30 wyróżnia się odważnym i sportowym designem, który obejmuje charakterystyczny kształt nadwozia, wyraziste reflektory i specyficzny grill. Trzydrzwiowa konfiguracja dodaje mu sportowej elegancji.
  2. Bezpieczeństwo: Jak większość samochodów Volvo, C30 jest znane z zaawansowanych systemów bezpieczeństwa. Oferuje ono wiele funkcji, takich jak systemy hamowania awaryjnego, kontroli trakcji, układy wspomagające stabilność oraz liczne poduszki powietrzne.
  3. Wyposażenie i technologia: Volvo C30 oferuje różne opcje wyposażenia i technologii, w tym systemy multimedialne, nawigację, systemy audio i łączność. W zależności od wersji i rocznika, dostępne mogą być różne zaawansowane funkcje.
  4. Silniki: Samochód był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslowskimi silnikami. Modele C30 mogą oferować zarówno oszczędne jednostki, jak i bardziej dynamiczne warianty.
  5. Praktyczność: Mimo że to trzydrzwiowy hatchback, wnętrze C30 jest zaprojektowane w sposób umożliwiający wygodne przewożenie pasażerów i bagażu. Składane tylne siedzenia zwiększają elastyczność przestrzeni ładunkowej.
  6. Sportowy charakter: Volvo C30 kieruje się w stronę sportowego doznania podczas jazdy. Wyważone zawieszenie i pewne osiągi sprawiają, że jest to przyjemny samochód do prowadzenia.
  7. Indywidualizacja: Volvo C30 oferuje pewne opcje personalizacji, które pozwalają właścicielom dostosować wygląd i wyposażenie do swoich preferencji.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

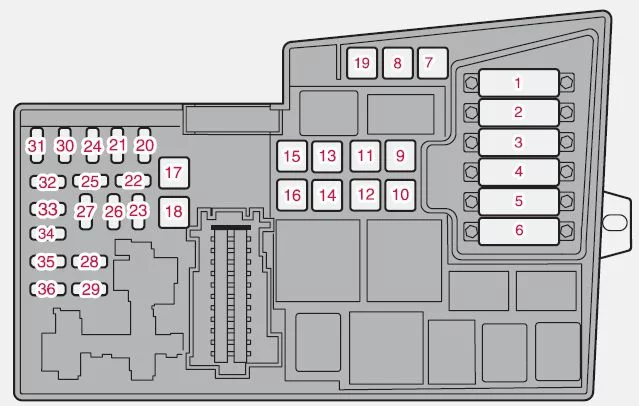

Skrzynka bezpieczników w komorze silnika

Volvo C30 (2009) - schematy bezpieczników i przekaźników

Bezpieczniki 1–18 to przekaźniki/wyłączniki.

Numer Ampery [A] Opis
1 50 Wentylator płynu chłodzącego

(chłodnica)
2) 80 Wspomaganie kierownicy
3) 60 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim
4 60 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim
5 80 Element, jednostka klimatyczna
6 – Pusty
7 30 Pompa ABS
8 20 Zawory ABS
9 30 Funkcje silnika
10 40 Dmuchawa systemu grzewczego
11 20 Spryskiwacz reflektorów
12 30 Zasilanie do ogrzewanej tylnej szyby
13 30 Przekaźnik silnika rozrusznika
14 40 Złącze przyczepy

(wyposażenie dodatkowe)
15 – Pusty
16 30 Kanał do systemu audio
17 30 Wycieraczki
18 40 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim
19 – Pusty
20 15 Klakson
21 – Pusty
22 – Pusty
23 10 Moduł sterujący silnika (ECM);

Moduł sterujący skrzyni biegów (TCM).
24 – Pusty
25 – Pusty
26 15 Stacyjka
27 10 Sprężarka klimatyzacji
28 – Pusty
29 15 Przednie światła przeciwmgielne

(opcja)
30 – Pusty
31 – Pusty
32 10 Wtryskiwacze paliwa
33 20 Ogrzewany czujnik tlenu;

Pompa próżniowa.
34 10 Cewki zapłonowe;

Czujnik ciśnienia jednostki klimatycznej
35 15 Zawory czujnika silnika;

Przekaźnik klimatyzacji;

Cewka przekaźnika;

Pułapka olejowa elementu PTC;

Kanister;

Miernik masy powietrza.
36 10 Moduł sterujący silnika (ECM);

Czujnik przepustnicy.

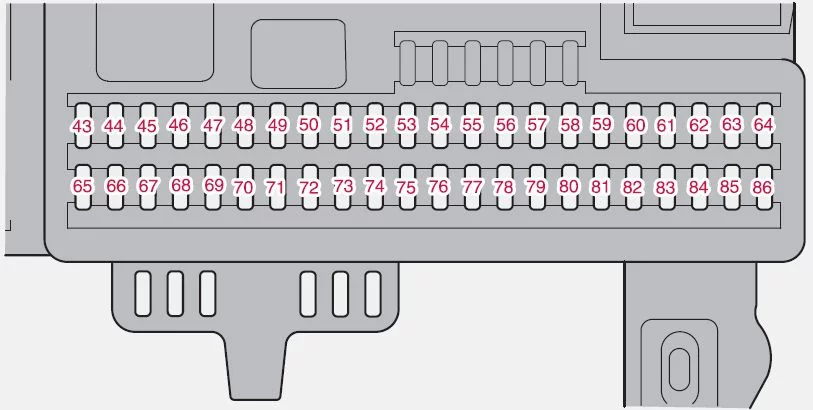

Skrzynka bezpieczników w przedziale pasażerskim

Bezpieczniki znajdują się pod schowkiem.

Volvo C30 (2009) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
37 – Pusty
38 – Pusty
39 – Pusty
40 – Pusty
41 – Pusty
42 – Pusty
43 15 System audio;

System nawigacji Volvo (opcja)
44 10 Uzupełniający układ ograniczający (SRS);

Moduł sterujący silnika.
45 15 Gniazdko 12 V na tylnym siedzeniu
46 5 Oświetlenie:

schowek,

deska rozdzielcza,

miejsca na nogi.
47 5 Oświetlenie wewnętrzne
48 15 Wycieraczka;

Spryskiwacz tylnej klapy.
49 10 Uzupełniający system ograniczający (SRS);

Czujnik masy pasażera (OWS).
50 – Pusty
51 10 Przekaźnik filtra paliwa
52 5 Moduł sterujący skrzyni biegów (TCM);

ABS.
53 10 Wspomaganie kierownicy
54 10 Asystent parkowania (opcja);

Reflektory bi-ksenonowe (opcja).
55 20 Pusty
56 10 Moduł zdalnego sterowania

Volvo Navigation System (opcja);

Moduł sterujący syreny alarmowej.
57 15 Wbudowane gniazdo diagnostyczne;

Włącznik światła hamowania.
58 7,5 Przekaźnik świateł drogowych prawych, pomocniczych.
59 7,5 Lewe światło drogowe
60 15 Ogrzewany fotel kierowcy (opcja)
61 15 Ogrzewane siedzenie pasażera (opcja)
62 20 Szyberdach (opcja)
63 – Pusty
64 5 System audio;

System nawigacji Volvo (opcja).
65 5 System nagłośnieniowy
66 10 Moduł sterujący systemu audio (ICM);

System grzewczy.
67 – Pusty
68 5 Tempomat
69 5 System grzewczy;

Czujnik deszczu (opcja);

Przycisk BLIS (opcja).
70 – Pusty
71 – Pusty
72 – Pusty
73 5 Szyberdach;

Oświetlenie przedniego sufitu;

Lusterko z funkcją

automatycznego przyciemniania,

Przypomnienie o zapięciu

pasów bezpieczeństwa.
74 15 Przekaźnik pompy paliwa
75 – Pusty
76 – Pusty
77 – Pusty
78 – Pusty
79 5 Światła zapasowe
80 – Pusty
81 – Pusty
82 25 Podnośnik szyby – boczne drzwi pasażera z przodu.
83 25 Elektrycznie sterowane okno i zamek drzwi – przednie boczne drzwi kierowcy.
84 25 Elektryczne siedzenie pasażera
85 25 Elektryczny fotel kierowcy
86 5 Przekaźnik oświetlenia wnętrza;

Oświetlenie przestrzeni ładunkowej;

Elektryczne siedzenia.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
