Toyota Yaris Hybrid (XP130) (2012-2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Yaris Hybrid (XP130) z lat: 2012, 2013, 2014, 2015, 2016, 2017, 2018. Toyota Yaris Hybrid oparta na XP130 była jedną z interesujących propozycji na rynku kompaktowych samochodów. Była to wersja hybrydowa czwartej generacji modelu Yaris, która wprowadziła technologię hybrydową do tego popularnego […]

08/27/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Yaris Hybrid (XP130) z lat: 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Toyota Yaris Hybrid oparta na XP130 była jedną z interesujących propozycji na rynku kompaktowych samochodów. Była to wersja hybrydowa czwartej generacji modelu Yaris, która wprowadziła technologię hybrydową do tego popularnego kompaktowego auta. Oto nieco informacji na ten temat:

Technologia hybrydowa: Toyota Yaris Hybrid XP130 wykorzystywała zaawansowaną technologię hybrydową, która była już znana z innych modeli Toyoty, takich jak Prius czy Auris Hybrid. W skład układu hybrydowego wchodził benzynowy silnik spalinowy, elektryczny silnik napędowy oraz bateria ogniw niklowo-metalowych (NiMH). W przeciwieństwie do tradycyjnych samochodów hybrydowych, Yaris Hybrid nie wymagał podłączania do źródła zasilania – energia elektryczna była odzyskiwana podczas hamowania i zmagazynowana w baterii.

Zalety Yarisa Hybrid: Wprowadzenie technologii hybrydowej do Yarisa przyniosło wiele korzyści. Po pierwsze, samochód był znacznie bardziej ekonomiczny pod względem zużycia paliwa w porównaniu do standardowych wersji z silnikiem spalinowym. Jazda na trybie elektrycznym w niskich prędkościach i podczas hamowania pozwalała na oszczędność paliwa oraz redukcję emisji CO2. Ponadto, kompaktowe rozmiary Yarisa sprawiały, że był idealny do poruszania się w miejskich warunkach, gdzie korzyści z trybu elektrycznego były szczególnie widoczne.

Wyposażenie i komfort: Yaris Hybrid XP130 był dostępny w różnych wersjach wyposażenia, oferujących zaawansowane systemy multimedialne, nawigację GPS, klimatyzację automatyczną oraz wiele innych udogodnień. Pomimo zastosowania technologii hybrydowej, wnętrze pozostawiało odpowiednią przestrzeń dla pasażerów i bagażu.

Ekologiczny wybór: Yaris Hybrid był częścią strategii Toyoty zmierzającej w kierunku bardziej ekologicznych rozwiązań w motoryzacji. Wprowadzenie hybrydowej wersji do popularnego modelu kompaktowego przyczyniło się do zwiększenia dostępności tej technologii dla szerszej grupy klientów, co w rezultacie mogło przynieść korzyści dla środowiska naturalnego.

Zobacz także:  Toyota 4Runner (N180) (2001-2002) - schematy bezpieczników i przekaźników

Wprowadzenie hybrydowej wersji Yarisa było ważnym krokiem w kierunku popularyzacji samochodów hybrydowych na globalnym rynku. Model ten łączył zalety ekonomicznego napędu hybrydowego z praktycznymi cechami kompaktowego samochodu, tworząc atrakcyjną opcję dla tych, którzy poszukiwali oszczędnego i ekologicznego środka transportu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Znana również jako:

Echo Hybrid.

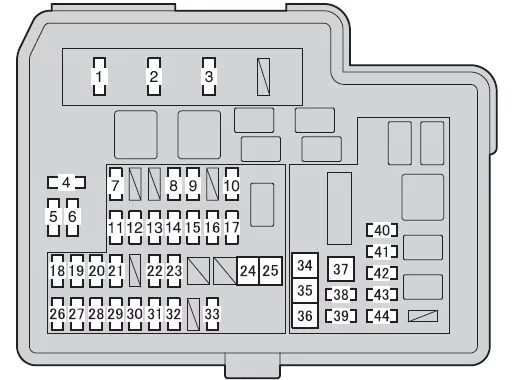

Skrzynka bezpieczników w komorze silnika (typ A)

Toyota Yaris Hybrid (XP130) (2012-2017) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 GŁÓWNY EFI 20 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, EFI nr 2
2 KLAKSON 10 Klakson
3 IG2 10 IG2 NR 2, METR, GLOW
4 ZAPASOWY 5 Zapasowy bezpiecznik
5 ZAPASOWY 7,5 Zapasowy bezpiecznik
6 ZAPASOWY 30 Zapasowy bezpiecznik
7 EFI NR 2 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
8 H-LP RH-LO 10 Reflektor prawy (światło mijania)
9 H-LP LH-LO 10 Reflektor lewy (światło mijania), ręczne pokrętło poziomowania reflektorów
10 7,5 Przednie światła przeciwmgielne
11 IG2 NR 2 10 Inteligentny system wprowadzania i uruchamiania, system uruchamiania za pomocą przycisku, wielopunktowy system wtrysku paliwa/sekwencyjny wielopunktowy system wtrysku paliwa, system poduszek powietrznych SRS, system blokady kierownicy, światła stopu
12 15 System audio, jednostka główna ECU, oświetlenie osobiste, oświetlenie wnęki na nogi
13 ECU-B NR 1 5 Główna jednostka ECU, inteligentny system wprowadzania i uruchamiania
14 METR 7,5 Licznik
15 IGN 15 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
16 H-LP RH-HI 5 Reflektor prawy (światło drogowe)
17 H-LP LH-HI 5 Reflektor lewy (światło drogowe), skrajnia i liczniki
18 D/L NR 2 25 Elektryczny zamek drzwi
19 10 Światła awaryjne
20 ETCS 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
21 ABS NR 1 20 Układ hamulcowy
22 ENG W/PMP 30 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
23 20 H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI
24 ABS MTR NR 1 30 Układ hamulcowy
25 50 EFI-MAIN, HORN, IG2
26 ECU-B NR 2 5 System klimatyzacji, licznik i liczniki, inteligentny system wprowadzania i uruchamiania, system uruchamiania za pomocą przycisku
27 AM2 7,5 Uruchom system
28 DRL 7,5 Światła dzienne
29 20 System startowy
30 ABS NR 2 7,5 Układ hamulcowy
31 AMP 15 System nagłośnienia
32 IGCT-GŁÓWNY 30 IGCT NR 2, IGCT NR 3, IGCT NR 4, PCU, WENTYLATOR BATT
33 30 KOPUŁA, ECU-B NR 1
34 PTC HTR NR 1 30 Brak obwodu
35 PTC HTR NR 2 30 Brak obwodu
36 WENTYLATOR 30 Elektryczny wentylator chłodzący
37 PTC HTR NR 3 30 Brak obwodu
38 OBR 25 MIR HTR, odmgławiacz tylnej szyby
39 MIR HTR 10 Odmgławiacz zewnętrznego lusterka wstecznego
40 10 Wentylator chłodzący akumulator
41 IGCT NR 2 10 System hybrydowy
42 IGCT NR 4 10 System hybrydowy
43 ZKP 10 System hybrydowy
44 IGCT NR 3 10 System hybrydowy
Zobacz także:  Toyota Venza (2008-2017) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika (typ B)

Toyota Yaris Hybrid (XP130) (2012-2017) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 DC/DC 100 System hybrydowy
2 ABS MTR NR 2 30 Układ hamulcowy
3 HTR 40 System klimatyzacji
4 EPS 50 Elektryczny układ wspomagania kierownicy

Skrzynka bezpieczników pod tablicą rozdzielczą

Toyota Yaris Hybrid (XP130) (2012-2017) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Światła pozycyjne przednie, światła tylne, oświetlenie tablicy rejestracyjnej
2 5 Oświetlenie tablicy rozdzielczej, pokrętło ręcznego poziomowania reflektorów, licznik i mierniki
3 20 Elektryczne szyby
4 20 Elektryczne szyby
5 ECU-IG NR 1 5 Odmgławiacz tylnej szyby, jednostka główna ECU, układ hamulcowy, system kontroli stabilności pojazdu, system kontroli blokady zmiany biegów, system audio, wycieraczki przedniej szyby
6 ECU-IG NR 2 5 Elektryczny układ wspomagania kierownicy
7 7,5 System klimatyzacji
8 10 Światła cofania, system sterowania blokadą zmiany biegów, światła przypominające o zapięciu tylnych siedzeń, automatyczne przeciwodblaskowe lusterko wsteczne, hybrydowa skrzynia biegów, system audio, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, czujnik deszczu
9 15 Wycieraczki i spryskiwacz szyby przedniej
10 20 Wycieraczki i spryskiwacz szyby przedniej
11 15 Wycieraczka tylnej szyby
12 P/W 30 Elektryczne szyby
13 20 Elektryczne szyby
14 20 Elektryczne szyby
15 CIG 15 Gniazdka elektryczne
16 AKC 5 Główna jednostka ECU, zewnętrzne lusterka wsteczne, system audio, system Stop & Start, system sterowania blokadą zmiany biegów
17 D/L 25 Elektryczny system blokowania drzwi
18 OBD 7,5 System diagnostyki pokładowej
19 7,5 Tylne światło przeciwmgielne, wskaźnik i liczniki
20 7,5 Układ rozrusznika, układ sterowania blokadą zmiany biegów, układ hamulcowy, światła stopu, wysoko zamontowane światło stopu
21 AM1 7,5 Brak obwodu
22 7,5 Przednie światła przeciwmgielne, wskaźnik i liczniki
23 DD/L 25 DD/L
24 25
25 S-HTR 15 Podgrzewacze siedzeń
Zobacz także:  Toyota HiAce (2013-2018) - schematy bezpieczników i przekaźników
