Toyota FJ Cruiser (2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty FJ Cruiser z lat: 2010.   Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający […]

10/24/2024
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty FJ Cruiser z lat: 2010.



Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika (typ A)

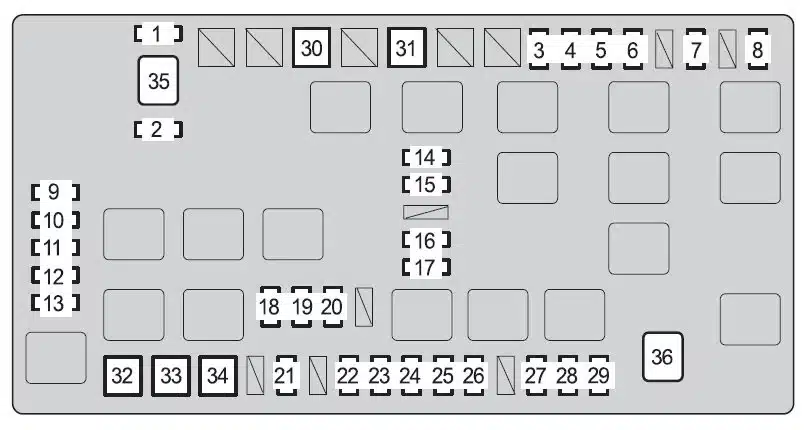

Toyota FJ Cruiser (2010) - schematy bezpieczników i przekaźników

Komora silnika (typ B) – jeśli jest na wyposażeniu

Toyota FJ Cruiser (2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Zapasowy bezpiecznik
2 15 Zapasowy bezpiecznik
3 15 Światła przyczepy
4 15 Lampa terenowa
5 10 Światła stopu, wysoko zamontowane światło stopu, układ przeciwblokujący, układ kontroli trakcji, aktywny układ kontroli trakcji, układ kontroli stabilności pojazdu, układ „AUTO LSD”, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady zmiany biegów
6 15 Światło drogowe
7 7,5 System diagnostyki pokładowej
8 10 Reflektor prawy (światła mijania)*1
Reflektor prawy*2
9 10 Reflektor lewy (światła mijania)*1
Reflektor lewy*2
10 10 Reflektor prawy (światło drogowe)
11 10 Reflektor lewy (światło drogowe)
12 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
13 7,5 System świateł do jazdy dziennej
14 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
15 7,5 System świateł do jazdy dziennej
16 30 Odmgławiacz tylnej szyby
17 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
18 10 Oświetlenie wewnętrzne, oświetlenie osobiste, lampka wyłącznika silnika, zegar, licznik akcesoriów, licznik i wskaźnik
19 20 System nagłośnieniowy
20 10 System klimatyzacji, system komunikacji multipleksowej, system poduszek powietrznych SRS, system klasyfikacji pasażerów z przodu
21 7,5 System ładowania
22 10 Klakson
23 15 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
24 15 Kierunkowskazy, migacze awaryjne
25 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny system sterowania przepustnicą
26 20 Bezpiecznik „EFI NO.2”, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
27 20 System zamka drzwi, system komunikacji multipleksowej
28 15 Konwerter holowniczy
29 20 System nagłośnieniowy
30 50 ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF i STA
31 50 OGON, WYLOT PWR, MOC
32 40 Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, aktywny system kontroli trakcji, system AUTO LSD
33 30 IGN and GAUGE, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy
34 30 Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, aktywny system kontroli trakcji, system AUTO LSD
35 120 AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, HOLOWANIE, AUX LP i OFFROAD LP
36 60 System klimatyzacji
37 80 Gniazdo zasilania
*1: Pojazdy ze światłami do jazdy dziennej *2: Pojazdy bez świateł do jazdy dziennej
