Toyota RAV4 XA40 (2013-2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty RAV4 XA40 z lat: 2013, 2014, 2015, 2016, 2017, 2018.

Toyota RAV4 XA40 to czwarta generacja popularnego crossovera RAV4, produkowana w latach 2012-2018. Ta odsłona kontynuowała ewolucję modelu, wprowadzając wiele innowacji w obszarze designu, technologii, wydajności i ekologii. Oto kilka kluczowych informacji na temat Toyoty RAV4 XA40:

Design i Rozmiar: RAV4 XA40 przyniósł nowoczesny i odważny design, charakteryzujący się bardziej dynamicznymi liniami, agresywniejszymi detalami i nowoczesnym wyglądem. Samochód był nieco większy niż poprzednik, co przekładało się na przestronniejsze wnętrze i większą przestrzeń bagażową.

Wnętrze i Komfort: Wnętrze RAV4 XA40 zostało zaprojektowane z myślą o wygodzie kierowcy i pasażerów. Oficjalnie wprowadzono wyższej jakości materiały wykończeniowe i ulepszone detale. RAV4 oferował przyjemne i dobrze wyposażone wnętrze, zwiększając komfort podróżowania.

Silniki i Napęd: RAV4 XA40 oferował różne jednostki napędowe, w tym benzynowe i dieslowskie silniki o różnych pojemnościach i mocach. W zależności od rynku, dostępne były również wersje hybrydowe, wykorzystujące technologię hybrydową Toyoty.

Technologia i Bezpieczeństwo: Czwarta generacja RAV4 wprowadziła wiele innowacyjnych technologii, w tym zaawansowane systemy multimedialne, interfejsy dotykowe i systemy łączności. W obszarze bezpieczeństwa, oferowano zaawansowane systemy takie jak systemy automatycznego hamowania awaryjnego, asystent pasa ruchu i inne funkcje wspomagające jazdę.

Ekologia i Efektywność: Wprowadzenie wersji hybrydowej RAV4 w tej generacji podkreślało rosnące zaangażowanie Toyoty w ekologiczne rozwiązania. Hybrydowa wersja RAV4 XA40 oferowała większą efektywność paliwową i zmniejszoną emisję gazów.

Ewolucja: Czwarta generacja RAV4 kontynuowała trend wzrostu popularności crossoverów i stała się bardziej zaawansowanym, komfortowym i ekologicznym modelem. Kolejne generacje RAV4 kontynuują to dążenie do doskonalenia i innowacji.

Podsumowanie: Toyota RAV4 XA40 to ważna odsłona w historii modelu RAV4, wprowadzając nowoczesny design, technologie, wydajność i ekologię do gamy crossoverów. Z różnorodnością napędów, bogatym wyposażeniem i innowacjami, czwarta generacja RAV4 kontynuowała sukces tego popularnego modelu na rynku samochodowym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

Lokalizacja

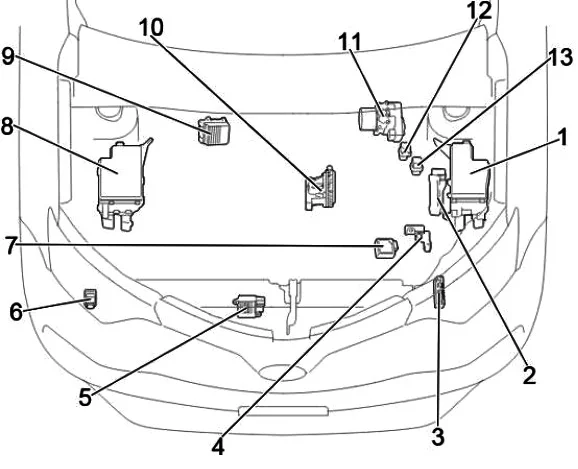

Ogólny układ

Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników

Opis

  1. Skrzynka bezpieczników i przekaźników
  2. Jednostka sterująca silnika
  3. Jednostka sterująca świec żarowych
  4. Jednostka sterująca generatora
  5. Od października 2015: Jednostka sterująca wentylatorem
  6. Przekaźnik wycieraczek reflektorów
  7. Jednostka sterująca skrzynią biegów
  8. Skrzynka przekaźnikowa
  9. Jednostka sterująca wtryskiwaczem
  10. Bezstopniowy sterownik podnoszenia zaworu
  11. Siłownik hamulca
  12. Przekaźnik świecy żarowej
  13. Od października 2015 r: Przekaźnik podgrzewacza paliwa

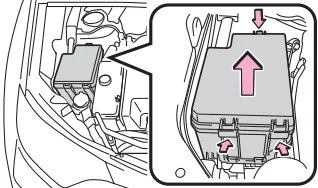

Skrzynka bezpieczników i przekaźników

Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników

Na schemacie jest oznaczony pod numerem 1 i znajduje się po lewej stronie komory silnika.

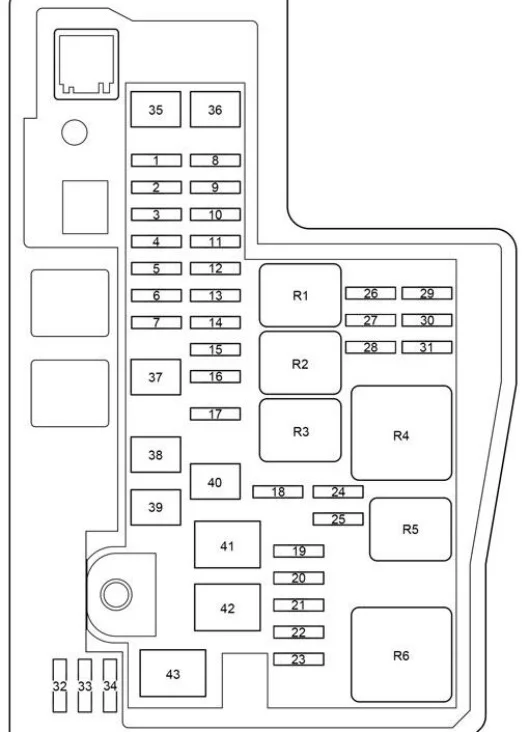

Typ A

Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników



Opis

1 20A EFI-MAIN NO.1 – 2AR-FE: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki: „EFI NO.1”, „EFI NO.2”
25A EFI-MAIN NO.1 – 3ZR-FE, 3ZR-FAE: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki: „EFI NO.1”, „EFI NO.2”
30A EFI-MAIN NO.1 – Diesel: wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, jednostka sterująca skrzyni biegów, bezpiecznik: „EFI NO.3”
2 30A TOWING-B – Złącze przyczepy
3 10A STRG LOCK – Blokada kierownicy
4 10A ECU-B NO.2 – klimatyzacja, zestaw wskaźników, inteligentny system wejścia i startu, moduł dachowy
5 10A TURN & HAZ – zestaw wskaźników
6 20A EFI-MAIN NO.2 – 2AR-FE: Czujnik przepływu powietrza, pompa paliwa, tylna sonda lambda
Olej napędowy: bezpieczniki: „EFI NO.1”, „EFI NO.2”
15A EFI-MAIN NO.2 – 3ZR-FE, 3ZR-FAE: wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
7.5A EFI-MAIN NO.2 – Od października 2015: 2WW: Wieloportowy układ wtrysku paliwa / sekwencyjny wieloportowy układ wtrysku paliwa
7 20A ST NR 2 – Przed październikiem 2015: System startowy
30A D / L NR 1 – Od października 2015: Drzwi bagażnika, zestaw wskaźników, podwójny zamek, inteligentny system wjazdu i startu, światła przeciwmgielne, wycieraczki i spryskiwacze, reflektory, immobilizer, oświetlenie wnętrza, elektryczne szyby, tylne światło przeciwmgielne, pas bezpieczeństwa wskaźnik , poduszki powietrzne, system startowy, blokada kierownicy, system antykradzieżowy, system monitorowania ciśnienia w oponach, bezprzewodowy system sterowania
8 30A ST – Układ rozruchowy
30A ST NR 1 – Układ rozruchowy
9 30A AMP – system audio
30A AMP / BBC NO.3 – Od października 2015: System audio
10 10A ETCS – wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
30A FUEL PMP – Od października 2015: 2WW: Pompa paliwa
11 10A S-HORN – przed październikiem 2015: system antykradzieżowy
30A BBC NO.2 – Od października 2015 (bez systemu telematycznego): System Start-Stop
7,5A MAYDAY – Od października 2015: System telematyczny
12 15A IG2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki: „METER”, „IGN”, „A/B”
13 7,5A AM2 – Układ rozruchowy, bezpiecznik: „IG2”
14 7,5A ALT-S / ICS – Czujnik prądu, prądnica
15 10A KLAKSON – Sygnał dźwiękowy
16 25A EDU – Diesel: wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
20A ST NO.2 – Od października 2015: 3ZR-FAE: System startowy
10A S-HORN – Od października 2015: System antykradzieżowy
17 30A D/C CUT – Bezpieczniki: „KOPUŁKA”, „ECU-B NR 1”, „RADIO”
18 5A WIPER-S – Przełącznik wycieraczek, czujnik prądu, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
19 10A EFI NO.1 – 3ZR-FE: czujnik przepływu powietrza, VSV, ACIS VSV, tylny czujnik tlenu, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
10A EFI NO.1 – 3ZR-FAE: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
10A EFI NO.1 – 2AR-FE: Czujnik przepływu powietrza, VSV, ACIS VSV
10A EFI NO.1 – 1AD-FTV: czujnik przepływu powietrza, zawór oleju, EDU, ADD FUEL VLV, EGR, system start-stop, świece żarowe
10A EFI NO.1 – 2AD-FTV, 2AD-FHV: EDU, ADD FUEL VLV, EGR, czujnik przepływu powietrza, VNT E-VRV
7,5A EFI NO.1 – Od października 2015: 2WW: Wieloportowy układ wtrysku paliwa / sekwencyjny wieloportowy układ wtrysku paliwa
20 10A EFI NO.2 – 3ZR-FAE: Czujnik przepływu powietrza, VSV, ACIS VSV, tylny czujnik tlenu, system start-stop
10A EFI NO.2 – 2AR-FE: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
10A EFI NO.2 – 3ZR-FE, 2AD-FTV, 2AD-FHV: Czujnik przepływu powietrza
15A EFI NO.2 – Od października 2015: 2WW: Wieloportowy układ wtrysku paliwa / sekwencyjny wieloportowy układ wtrysku paliwa
21 10A H-LP LH-HI – Światło drogowe lewe, wskaźnik świateł drogowych
22 10A H-LP RH-HI – Światło drogowe prawe
23 7,5A EFI NO.3 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, jednostka sterująca skrzynią biegów
20A EFI NO.3 – Od października 2015: 2WW: Wieloportowy układ wtrysku paliwa / sekwencyjny wieloportowy układ wtrysku paliwa
24
25
26 RADIO 20A – Radio i system audio
27 10A ECU-B NR 1 – Elektryczna jednostka sterująca nadwozia, bezprzewodowy system sterowania, czujnik położenia kierownicy, centralny zamek, zegar, elektryczna klapa tylna, system monitorowania ciśnienia w oponach
28 10A DOME – Oświetlenie wnętrza, oświetlenie bagażnika, oświetlenie osobiste
29 10A H-LP LH-LO – Do października 2015: Żarówki halogenowe: Światła mijania, regulacja zasięgu świateł Od października 2015: Światła mijania lewe, regulacja zasięgu świateł
15A H-LP LH-LO – przed październikiem 2015 r.: HID: światła mijania lewe, sterowanie zasięgiem reflektorów
30 10A H-LP RH-LO – Do października 2015 r.: Żarówki halogenowe: Prawe światło mijania Od października 2015 r.: Prawe światło mijania
15A H-LP RH-LO – przed październikiem 2015 r.: HID: światła mijania w prawo
31
32
33
34
35 50A FUEL HTR – Od października 2015: 2WW: Ogrzewanie paliwa
36 40A BBC – system start-stop
37 30A VLVMATIC – system VALVEMATIC
50A EFI MAIN – Od października 2015: 2WW: ABS, tempomat, asystent zjeżdżania ze wzniesienia, asystent ruszania pod górę, system Start/Stop, system panoramicznego widzenia, radar dynamicznego tempomatu, TRC, VSC
38 30A ABS NR 2 – VSC, ABS
39 50A ABS NR 2 – VSC, ABS
40 50A H-LP-MAIN – Bezpieczniki: „H-LP RH-LO”, „H-LP LH-LO”, „H-LP RH-HI”, „H-LP LH-HI”
41 80A GLOW – Świece żarowe
42 80A EPS – Elektryczne wspomaganie kierownicy
43 120A ALT – Przed październikiem 2015: Benzyna: Bezpieczniki: „STOP”, „S / ROOF”, „AM1”, „OBD”, „D / L NO.2”, „FOG RR”, „D / L BACK”, „P/WYLOT NR 1”, „DRZWI D”, „DRZWI P/P”, „DRZWI P/L”, „WIP RR”, „WSH”, „WSKAŹNIK”, „WIP PRZ”, „SFT LOCK- ACC „”, P / OUTLET NR 2 „”, ACC „”, PANEL „”, OGON „”, D / L NO.2 „”, EPS-IG „”, ECU-IG NR 1 „”, ECU -IG nr 2 „”, HTR-IG „”, S-HTR LH „”, S-HTR RH „”, IGN „”, „A / B „”, MIERNIK „”, ECU-IG nr 3 „
140A ALT – Przed październikiem 2015: Diesel, (3ZR-FAE od kwietnia 2015): Od października 2015: Z wyjątkiem 2WW: Bezpieczniki: „ABS NO.1”, „ABS NO.2”, „RDI FAN”, „FAN NO. 1 „”, S/HTR R/L „”, DEICER „”, FOG FR „”, S/HTR R/R „”, CDS FAN „”, FAN NO.2 „”, HTR „”, STV HTR ” , „HOLOWNICZY-ALT”, „HWD NR 1”, „HWD NR 2”, „H-LP CLN”, „DRL”, „PTC HTR NR 1”, „PTC HTR NR 2”, „PTC HTR NR 3 “, DEF “, FILTR SZUMÓW “”, STOP “”, S/DACH “, AM1 “, OBD “”, D/L NR 2 “, MGŁA RR “, D/ L TYŁ „”, P / WYLOT NR 1 „”, DRZWI D „”, DRZWI P / P „”, DRZWI P / L „”, WIP RR „”, WSH „”, WSKAŹNIK „”, WIP FR „, “SFT LOCK-ACC”, “P/OUTLET NR 2”, “ACC”, “PANEL”, “TAIL”, “D/L NO.2”, “EPS-IG”, “ECU-IG NO.1 „”, ECU-IG NR 2 „”, HTR-IG „”, S-HTR LH „”, S-HTR RH „”, IGN „”, „A/B” „MIERNIK „”, ECU-IG NIE 0,3”
Przekaźnik
R1 Jednostka sterująca silnika (EFI-MAIN NO.2)
R2 Zapłon (IG2)
R3 Olej napędowy: jednostka sterująca silnika (EDU), benzyna: pompa paliwa (C / OPN), 2WW: pompa paliwa (FUEL PMP)
R4 Przed październikiem 2015: Światła (H-LP), Od października 2015: Ściemniacz
R5 Jednostka sterująca silnika (EFI-MAIN NO.1)
R6 Przed październikiem 2015: ściemniacz
Od października 2015: Z wyjątkiem 2AR-FE: Reflektory (H-LP), 2AR-FE: Reflektory / Światła do jazdy dziennej (H-LP / DRL)
Zobacz także:  Toyota Matrix E140 (2009-2014) - schematy bezpieczników i przekaźników

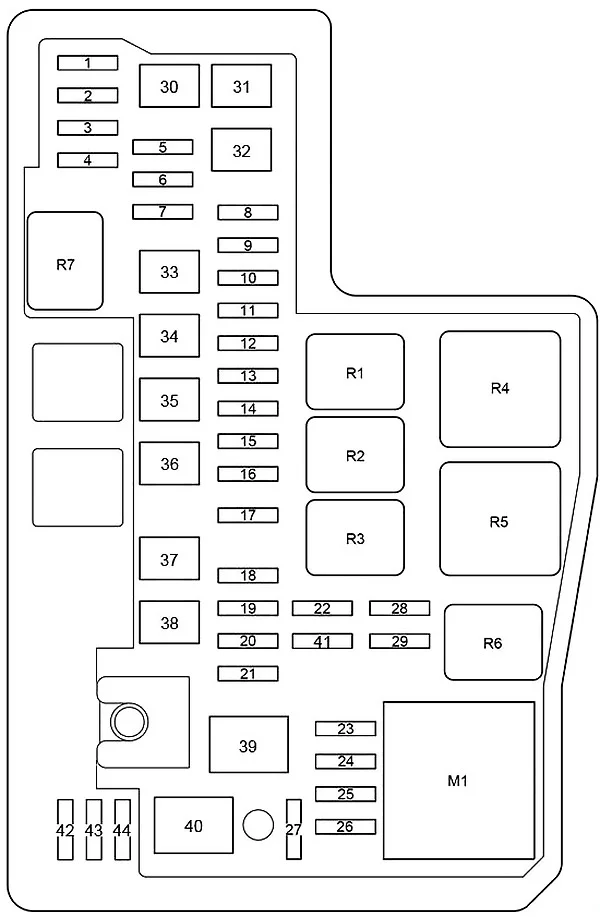

Typ B

Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników

Opis

1 RADIO 20A – System audio
2 10A ECU-B nr 1 – ECM nadwozia, bezprzewodowy system sterowania, czujnik pozycji kierownicy, zegar, elektrycznie sterowana klapa tylna, system monitorowania ciśnienia w oponach, pamięć pozycji kierowcy
3 10A DOME – Oświetlenie wnętrza, oświetlenie osobiste, oświetlenie bagażnika, indywidualne oświetlenie lusterek
4
5 20A DEICER – Podgrzewana strefa odpoczynku szczotki
6
7 7,5A FOG FR – Światło przeciwmgielne, wskaźnik światła przeciwmgielnego
8 30A AMP – system audio
9 30A ST – Układ rozruchowy
10 20A EFI-MAIN NO.1 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki: „EFI NO.1”, „EFI NO.2”
11
12 15A IG2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki: „METER”, „IGN”, „A/B”
13 10A TURN & HAZ – zestaw wskaźników
14 7,5A AM2 – Układ rozruchowy, bezpiecznik: „IG2”
15 10A ECU-B NO.2 – klimatyzacja, zestaw wskaźników, system klasyfikacji pasażerów z przodu, inteligentny system wejścia i startu
16 10A STRG LOCK – Blokada kierownicy
17 30A D/C CUT – Bezpieczniki: „KOPUŁKA”, „ECU-B NR 1”, „RADIO”
18 10A KLAKSON – Sygnał dźwiękowy
19 10A ETCS – wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
20 20A EFI-MAIN NO.2 – Czujnik przepływu powietrza, pompa paliwa, tylna sonda lambda
21 7,5A ALT-S / ICS – Czujnik prądu
22 10A MIR HTR – Podgrzewane lusterka, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
23 10A EFI NO.1 – Czujnik przepływu powietrza, VSV, ACIS VSV
24 10A EFI NO.2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
25 10A H-LP LH-HI – Światło drogowe lewe, wskaźnik świateł drogowych
26 10A H-LP RH-HI – Światło drogowe prawe
27
28 10A H-LP LH-LO – Światło mijania lewe
29 10A H-LP RH-LO – Światło mijania prawe
30 30A CDS FAN – Wentylator chłodzący
31 50A HTR – Klimatyzator
32 50A H-LP-MAIN – Światła do jazdy dziennej, bezpieczniki: „H-LP RH-LO”, „H-LP LH-LO”, „H-LP RH-HI”, „H-LP LH-HI”
33 30A PTC HTR NO.2 – Podgrzewacz pomocniczy
34 PTC HTR NO.1 – Nagrzewnica pomocnicza
35 30A DEF – Ogrzewanie tylnej szyby, bezpiecznik: „MIR HTR”
36 30A ABS NR 2 – VSC
37 30A RDI FAN – Wentylator chłodzący
38 50A ABS NR 1 – VSC
39 80A EPS – Elektryczne wspomaganie kierownicy
40 120A ALT – Bezpieczniki: “ABS NR 1”, “ABS NR 2”, “PTC HTR NR 1”, “PTC HTR NR 2”, “DEICER”, “HTR”, “RDI FAN”, “CDS WENTYLATOR „”, MGŁA FR „”, „DEF”
41 5A WIPER-S – Włącznik wycieraczek, czujnik deszczu
42 10A ZAPASOWE – Zapasowy bezpiecznik
43 20A ZAPASOWE – Zapasowy bezpiecznik
44 30A ZAPASOWE – Zapasowy bezpiecznik
M1 Moduł świateł do jazdy dziennej
Przekaźnik
R1 Jednostka sterująca silnika (EFI-MAIN NO.2)
R2 Zapłon (IG2)
R3 Pompa paliwa (C / OPN)
R4 Skoczek
R5 Reflektory (H-LP)
R6 Jednostka sterująca silnika (EFI-MAIN NO.1)
R7 Podgrzewana szyba tylna (DEF)
Zobacz także:  Toyota Verso (AR20) (2009-2017) - schematy bezpieczników i przekaźników

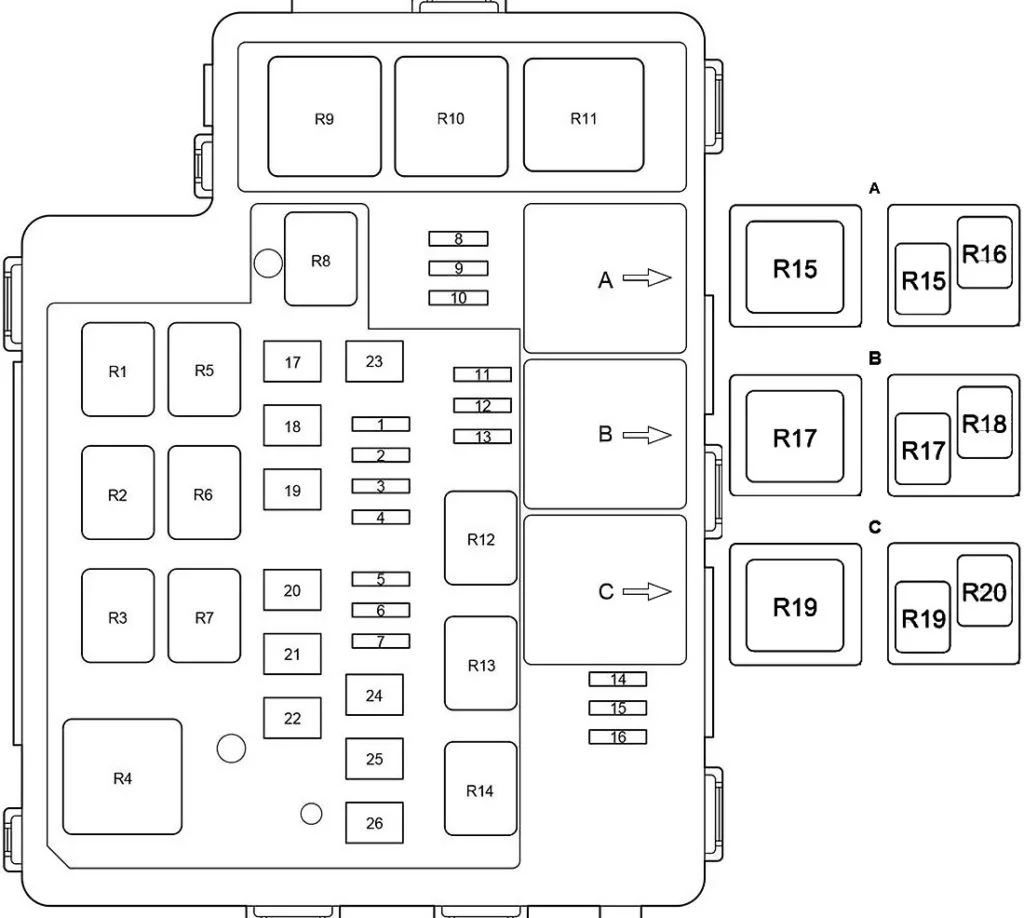

Skrzynka przekaźnikowa

Na schemacie jest oznaczony numerem 8. Znajduje się po prawej stronie komory silnika.

Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników



Typ A

Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników

Opis

1 5A DRL – Światła do jazdy dziennej
2 30A TOWING-ALT – Złącze przyczepy
3 7,5A FOG FR – Światło przeciwmgielne, wskaźnik światła przeciwmgielnego
4 10A FILTR SZUMÓW – Filtr szumów
5 25A STV HTR – Nagrzewnica pomocnicza
6 10A S / HTR R / R – Od października 2015: Podgrzewane tylne siedzenie
7 20A DEICER – Podgrzewana strefa odpoczynku szczotki
10A S / HTR R / L – Od października 2015: Podgrzewane tylne siedzenie
8 CDS FAN NO.2 – Od października 2015: Diesel: Wentylator chłodzący
9
10 5A RDI FAN NO.2 – Od października 2015: Diesel: Wentylator chłodzący
11
12
13 10A MIR HTR – Podgrzewane lusterka, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
14
15
16
17 50A PTC HTR NO.1 – 600W, 840W: Grzałka pomocnicza
30A PTC HTR NO.1 – 330W: Grzałka pomocnicza
18 50A PTC HTR NO.2 – 840W: Grzałka pomocnicza
30A PTC HTR NO.2 – 330W: Grzałka pomocnicza
19 50A PTC HTR NO.2 – 840W: Grzałka pomocnicza
30A PTC HTR NO.2 – 330W: Grzałka pomocnicza
20 30A CDS FAN – Wentylator chłodzący
WENTYLATOR 40A CDS – Od października 2015: 2WW: Wentylator chłodzący
50A FAN NO.2 – od października 2015: przyczepa + olej napędowy: wentylator chłodzący
21 30A RDI FAN – Wentylator chłodzący
WENTYLATOR 40A RDI – Od października 2015: 2WW: Wentylator chłodzący
50A FAN NO.1 – od października 2015: przyczepa + olej napędowy: wentylator chłodzący
22 50A HTR – Klimatyzator
23 30A DEF – Ogrzewanie tylnej szyby, bezpiecznik: „MIR HTR”
24 50A HWD NR 2 – Podgrzewana szyba przednia
25 30A H-LP CLN – Środki czyszczące do reflektorów
26 50A HWD NR 1 – Podgrzewana szyba przednia
Przekaźnik
R1 Wentylator chłodzący (FAN NO.2)
R2 Przednie światło przeciwmgielne (FOG FR)
R3 Sygnał dźwiękowy
R4 Grzałka (HTR)
R5 Światła do jazdy dziennej (DRL)
R6 Wentylator chłodzący (FAN NO.3)
R7 Wentylator chłodzący (FAN NO.1)
R8 Podgrzewana szyba tylna (DEF)
R9 Grzałka pomocnicza (PTC HTR NO.1)
R10 Grzałka pomocnicza (PTC HTR NO.2)
Podgrzewana szyba przednia (HWD NO.1)
R11 Grzałka pomocnicza (PTC HTR NO.3)
Podgrzewana szyba przednia (HWD NO.2)
R12 Światła stopu (STOP LP)
R13 Rozrusznik (ST), (ST NR 1)
R14 Podgrzewana strefa odpoczynku szczotki (DEICER)
Podgrzewana kierownica (STRG HTR)
Podgrzewana strefa oparcia szczotek / podgrzewana kierownica (DEICER / STRG HTR)
A
R15 Od października 2015: Trailer + Diesel: Wentylator chłodzący (FAN NO.1), Podgrzewane tylne siedzenie (S / HTR R / L)
R16 Od października 2015: Podgrzewane tylne siedzenie (S / HTR R / R)
B
R17 Od października 2015: przyczepa + olej napędowy: wentylator chłodzący (FAN NO.2), podgrzewane dysze spryskiwaczy szkła (WSH NZL HTR)
R18 Rozrusznik (ST NR 2)
C
R19 330W: Grzałka pomocnicza (PTC HTR NO.1)
600W: Grzałka pomocnicza (PTC HTR NO.3)
R20 Grzałka pomocnicza (PTC HTR NO.2)
Zobacz także:  Toyota Avensis T270 (2009-2017) - schematy bezpieczników i przekaźników

Typ B

Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników

Opis

R1 Przednie światła przeciwmgielne (FOG FR)
R2 Sprzęgło sprężarki klimatyzacji (MG / CLT)
R3 Grzałka PTC (PTC HTR # 2)
R4
R5 Klakson
R6 Wentylator chłodzący elektryczny (FAN nr 2).
R7 Grzałka PTC (PTC HTR # 1)
R8 Wentylator chłodzący elektryczny (FAN nr 3).
R9 Rozrusznik (ST)
R10 Wentylator chłodzący elektryczny (FAN nr 1)



Przedział pasażerski

Lokalizacja

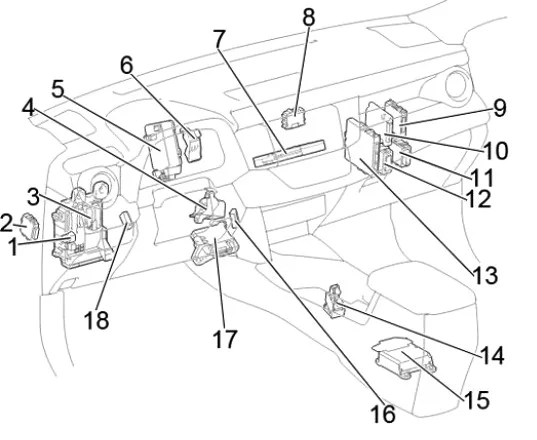

LHD

Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników

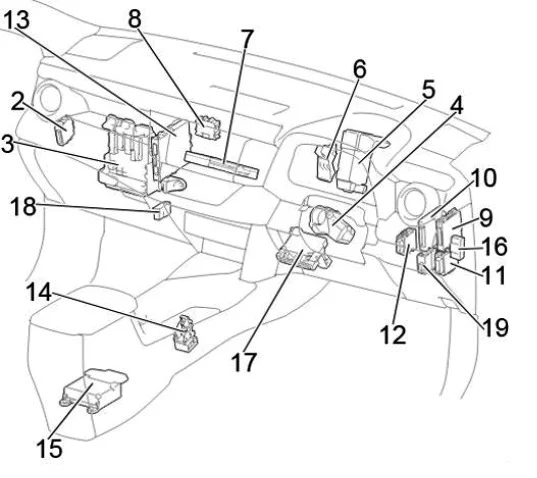

RHD

Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników

Opis

  1. LHD: Przekaźnik oświetlenia wnętrza (DOME CUT)
  2. Jednostka sterująca zasięgiem reflektorów
  3. Skrzynka bezpieczników / ECM korpusu
  4. Siłownik blokady kierownicy
  5. Jednostka sterująca wspomagania kierownicy
  6. Skrzynka przekaźnikowa
  7. Jednostka sterująca nawigacją
  8. Jednostka sterująca napędem na cztery koła
  9. Jednostka sterująca Parktronic (ostrzeżenie o odstępie)
  10. Jednostka sterująca systemów wspomagania kierowcy
  11. Blokada bramy sieciowej
  12. Przekaźnik wycieraczek
  13. Jednostka sterująca systemu Start-Stop
  14. Jednostka sterująca wybieraka biegów
  15. Jednostka sterująca poduszki powietrznej
  16. Złącze dystrybucyjne
  17. Wzmacniacz klimatyzatora
  18. Złącze dystrybucyjne
  19. RHD: Przekaźnik podwójnego zamka drzwi

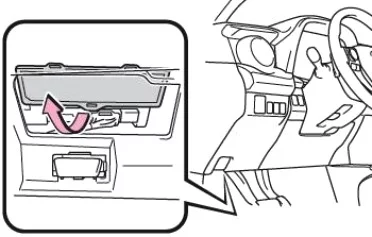

Skrzynka bezpiecznikowa

Znajduje się pod deską rozdzielczą. Na schemacie to pole jest wskazane pod numerem 3.

Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników



Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników

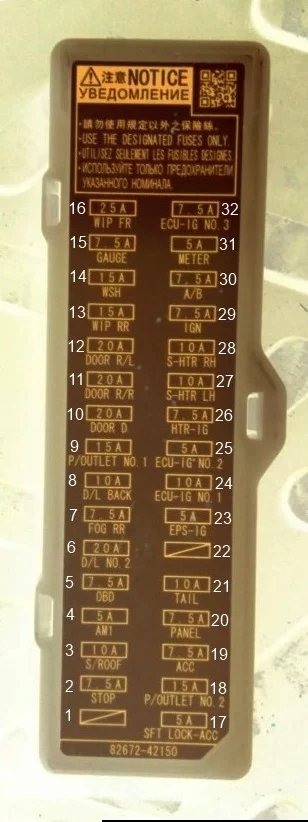

Opis

1
2 7,5A STOP – światła hamowania
3 10A – Szyberdach
4 5A AM1 – Bezpieczniki: „IG1 NO.1”, „IG1 NO.2”, „IG1 NO.3”, „ACC”
5 7,5A OBD – złącze diagnostyczne
6 20A D/L NO.2 – Przed październikiem 2015: Centralny zamek, ECU nadwozia
7 7,5A FOG RR – Tylne światło przeciwmgielne
8 10A D/L BACK – Centralny zamek (tylna klapa)
9 15A P / OUTLET NO.1 – Gniazdo (zapalniczka)
10 20A DRZWI D – Podnośnik szyby od strony kierowcy
11 20A DRZWI R / R – Tylne prawe okno elektryczne
12 20A DRZWI R / L – Tylne lewe okno elektryczne
13 15A WIP RR – Tylna wycieraczka
14 15A WSH – Spryskiwacz szyby przedniej, spryskiwacz szyby tylnej
15 7,5A GAUGE – Lampy cofania, automatycznie ściemniające się lusterko wewnętrzne, monitor martwego pola
16 25A WIP FR – Wycieraczka szyby przedniej
17 5A SFT LOCK-ACC – Blokada dźwigni zmiany biegów
18 15A P / WYJŚCIE NR 2 – Gniazdo
19 7,5A ACC – Gniazda, system audio, elektryczne lusterka, centralka nadwozia, zegar, czujnik prądu
20 PANEL 7,5A – wyłącznik VSC OFF, zestaw wskaźników, wyłącznik BSM, wyłącznik napędu na wszystkie koła, wyłącznik ogrzewania strefy oparcia szczotek, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, systemy wspomagania parkowania, przełączniki ogrzewania siedzeń, gniazda, napęd drzwi przełącznik bagażnika, jednostka sterująca klimatyzacją, włącznik ogrzewania tylnej szyby, system audio, przyciski na kierownicy, oświetlenie uchwytu na kubek
21 10A TAIL – Światło boczne, oświetlenie tablicy rejestracyjnej, światło przeciwmgielne
22 20A D/L NO.2 – Od października 2015: Centralny zamek, ECU nadwozia
23 5A EPS-IG – Wspomaganie kierownicy
24 10A ECU-IG NO.1 – napęd na wszystkie koła (dynamiczna kontrola momentu obrotowego), czujnik pozycji układu kierowniczego, zestaw wskaźników, selektor skrzyni biegów
25 5A ECU-IG NO.2 – ECU nadwozia, bezprzewodowy system sterowania, blokada wybieraka biegów, inteligentny system wjazdu i startu, szyberdach, system audio, siłownik tylnej klapy, system monitorowania ciśnienia w oponach, system monitorowania martwego pola (monitor martwego pola), utrzymywanie pasa ruchu Wspomaganie (LDA)
26 7,5A HTR-IG – Klimatyzacja, podgrzewana tylna szyba
27 10A S-HTR LH – Podgrzewane lewe siedzenie
28 10A S-HTR RH – Podgrzewane prawe siedzenie
29 7,5A IGN – Pompa paliwa, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, światła hamowania, blokada kierownicy
30 7.5AA/B – Poduszki powietrzne, system klasyfikacji pasażerów z przodu
31 MIERNIK 5A – Zestaw wskaźników
32 7,5A ECU-IG NR 3 – Generator, ABS/VSC, ogrzewanie strefy pozostałych szczotek, światła hamowania, bezpieczniki: „WENTYLATOR NR 1”, „WENTYLATOR NR 2”, „WENTYLATOR NR 3 „”, „HTR”, „PTC”, „DEF”, „ODŁADZACZ”



Dodatkowe bezpieczniki są dołączone z drugiej strony.

Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników

Opis

  1. 30A P / SEAT F / L – Elektrycznie lewy fotel
  2. 30A PBD – tylna klapa elektryczna
  3. 30A P / SEAT F / R – Elektrycznie prawy fotel
  4. 30A P / W-MAIN – Podnośniki do szyb, jednostka sterująca podnośników do szyb

Skrzynka przekaźnikowa

Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników

Opis

R1 LHD : System antykradzieżowy (S-HORN)
RHD : Oświetlenie wnętrza (DOME CUT)
R2 Tylne światło przeciwmgielne (FOG RR)

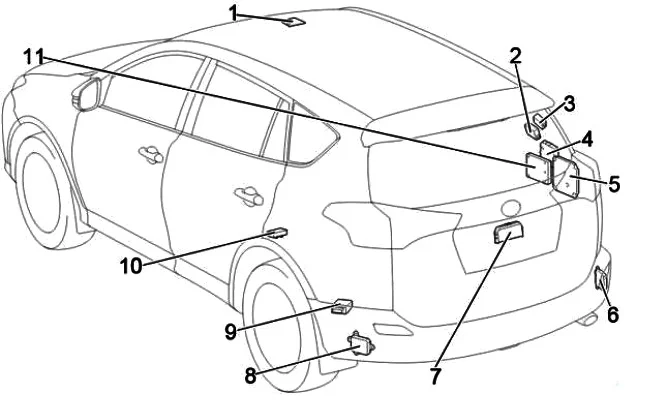

Dodatkowe elementy

Toyota RAV4 XA40 (2013-2018) - schematy bezpieczników i przekaźników

Opis

  1. Jednostka sterująca szyberdachu
  2. Odbiornik do centralnego zamka i systemów monitorowania ciśnienia w oponach, Jednostka sterująca systemu monitorowania ciśnienia w oponach
  3. Odbiornik centralnego zamka
  4. Transceiver telefonu
  5. Jednostka sterująca wspomaganiem parkowania
  6. Prawy czujnik do monitorowania martwego pola
  7. Jednostka sterująca drzwiami
  8. Lewy czujnik monitora martwego pola
  9. Jednostka sterująca pompy paliwa
  10. Złącze dystrybucyjne
  11. Wzmacniacz dźwięku.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *
