Toyota RAV4 XA30 (2006-2012) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty RAV4 XA30 z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Toyota RAV4 XA30 to trzecia generacja popularnego crossovera RAV4, produkowana w latach 2005-2012. Ta odsłona kontynuowała ewolucję modelu, wprowadzając liczne ulepszenia w designie, technologii i wydajności, aby lepiej sprostać oczekiwaniom klientów. Oto kilka kluczowych informacji na temat Toyoty RAV4 XA30:

Design i Rozmiar: RAV4 XA30 kontynuował charakterystyczny design crossovera, łącząc cechy SUV-a z kompaktowymi proporcjami. Wprowadzono pewne zmiany w stylizacji, które nadawały samochodowi bardziej dynamiczny i nowoczesny wygląd. Samochód był nieco większy niż poprzednik, co przekładało się na przestronniejsze wnętrze.

Wnętrze i Komfort: Wnętrze RAV4 XA30 zostało zaprojektowane, aby zapewnić wyższy poziom komfortu dla kierowcy i pasażerów. Nowoczesne wykończenia, wygodne siedzenia oraz ulepszone układy wentylacji i akustyki tworzyły przyjemne środowisko podróżowania. Model ten oferował również więcej miejsca dla pasażerów i bagażu.

Silniki i Napęd: RAV4 XA30 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslowskimi silnikami o różnych pojemnościach i mocach. Opcje napędu obejmowały napęd na przednią oś lub napęd na cztery koła, co dawało klientom większą elastyczność w zależności od warunków i preferencji.

Technologia i Bezpieczeństwo: Trzecia generacja RAV4 wprowadziła liczne nowości technologiczne, w tym zaawansowane systemy multimedialne, nawigację GPS i opcje łączności. W dziedzinie bezpieczeństwa, oferowano różne zaawansowane systemy, takie jak systemy zapobiegania kolizjom, kontroli trakcji i stabilizacji oraz systemy wspomagające jazdę.

Ekologiczne Wersje: W niektórych rynkach dostępne były również wersje hybrydowe RAV4 XA30, które wykorzystywały technologię hybrydową Toyoty, przyczyniając się do zwiększenia efektywności paliwowej i zmniejszenia emisji.

Ewolucja: Trzecia generacja RAV4 przyniosła wiele ulepszeń, zarówno w aspekcie technologicznym, jak i wydajnościowym. Późniejsze generacje kontynuowały rozwijanie tych cech, tworząc coraz bardziej zaawansowane, przestronne i wydajne modele.

Podsumowanie: Toyota RAV4 XA30 to kolejna ważna odsłona w historii modelu RAV4, która wprowadziła ulepszenia i nowe technologie, aby sprostać rosnącym oczekiwaniom klientów. Dzięki różnorodności opcji napędu, komfortowemu wnętrzu i zaawansowanym systemom, trzecia generacja RAV4 kontynuowała trend wzrostu popularności crossoverów na rynku motoryzacyjnym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

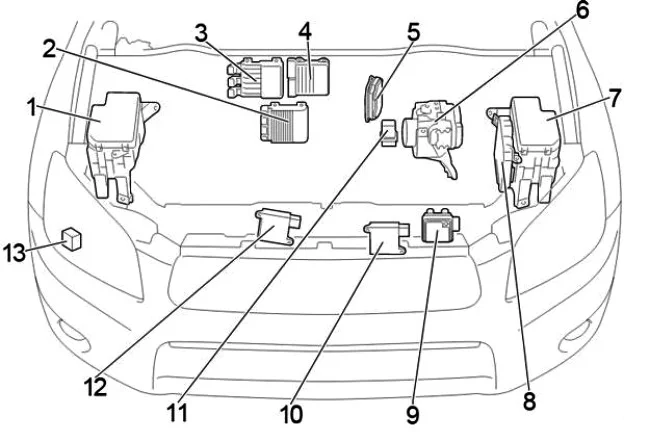

Skrzynki bezpieczników w komorze silnika

Lokalizacja

Toyota RAV4 XA30 (2006-2012) - schematy bezpieczników i przekaźników

Opis

  1. Skrzynka bezpieczników i przekaźników nr 1
  2. 2AD-FHV, 2AD-FTV: Jednostka sterująca wtryskiwaczem (EDU) (od grudnia 2008 r.)
  3. 2AD-FHV: Jednostka sterująca wtryskiwaczem (EDU) (do grudnia 2008 r.)
  4. 2AD-FTV: Jednostka sterująca wtryskiwaczem (EDU) (do grudnia 2008 r.)
  5. Valvematic
  6. Jednostka sterująca ABS
  7. Skrzynka bezpieczników i przekaźników nr 2
  8. Jednostka sterująca silnika
  9. Jednostka sterująca skrzynią biegów
  10. Jednostka sterująca wentylatora chłodzącego lub jednostka sterująca lewego wentylatora chłodzącego
  11. Przekaźnik świecy żarowej
  12. Prawa jednostka sterująca wentylatora chłodzącego
  13. Przekaźnik wycieraczek reflektorów
Zobacz także:  Toyota FJ Cruiser (2013-2017) - schematy bezpieczników i przekaźników

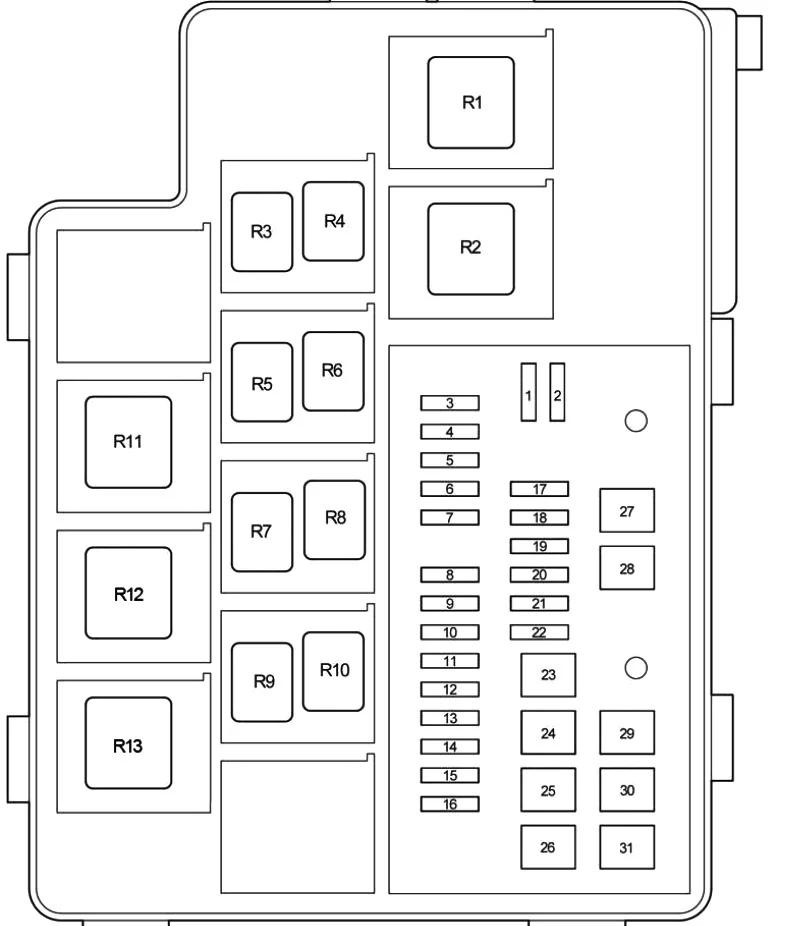

Skrzynka bezpieczników 1

Toyota RAV4 XA30 (2006-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 Nieużywany
3 Nieużywany
4 7,5 Klimatyzacja, elektryczne szyby
5 7,5 System ładowania
5 7,5 System audio (JBL)
6 20 Brak obwodu
7 Nieużywany
8
9 20 System nagłośnienia
10 10 Bezprzewodowy system zdalnego sterowania, główny korpus ECU, zegar, mierniki, wskaźniki i system kontroli stabilności pojazdu, elektryczny układ wspomagania kierownicy;
11 10 Oświetlenie wyłącznika zapłonu, oświetlenie wnętrza, oświetlenie toaletki, oświetlenie bagażnika, przednie oświetlenie osobiste, oświetlenie stóp
12
13 10 Reflektor lewy (światło drogowe)
14 10 Reflektor prawy (światło drogowe)
15 10 Reflektor lewy (światło mijania)
16 10 Reflektor prawy (światła mijania)
17
18 15 Gniazdo zasilania (115 V)
19 30 Holowanie przyczepy
20 25 Brak obwodu
21 Nieużywany
22 20 Odmrażacz do przedniej szyby
23 50 System klimatyzacji
24 50 Grzałka PTC
25 50 Grzałka PTC
26 50 Grzałka PTC
27 50 Bezpieczniki „GŁOWICA LL”, „GŁOWICA RL”, „GŁOWICA LH”, „GŁOWICA PRAW”
28 Nieużywany
29 30 bez zestawu holowniczego (z wyjątkiem 2GR-FE): Elektryczne wentylatory chłodzące
29 50 z pakietem holowniczym (2GR-FE): Elektryczne wentylatory chłodzące
30 30 bez zestawu holowniczego (z wyjątkiem 2GR-FE): Elektryczne wentylatory chłodzące
30 50 z pakietem holowniczym (2GR-FE): Elektryczne wentylatory chłodzące
31 30 Brak obwodu
Przekaźnik
R1 Opornik
R2 Reflektor
R3 Przekaźnik świateł do jazdy dziennej (nr 4)
R4 Przekaźnik świateł do jazdy dziennej (nr 3)
R5 Z wyjątkiem 2GR-FE: Elektryczny wentylator chłodzący (nr 3)
R6 Z wyjątkiem 2GR-FE: Elektryczny wentylator chłodzący (nr 2)
R7 Z wyjątkiem 2GR-FE: Elektryczny wentylator chłodzący (nr 1)
R8 Nieużywany
R9 Odmrażacz do przedniej szyby
R10 Przekaźnik świateł do jazdy dziennej (nr 2)
R11 Z wyjątkiem 2GR-FE: Grzałka PTC (PTC NO.3)
R12 Z wyjątkiem 2GR-FE: Grzałka PTC (PTC nr 2)

2GR-FE: Elektryczny wentylator chłodzący (nr 2)

R13 2GR-FE: Elektryczny wentylator chłodzący (nr 1)

Z wyjątkiem 2GR-FE: Grzałka PTC (PTC nr 1)

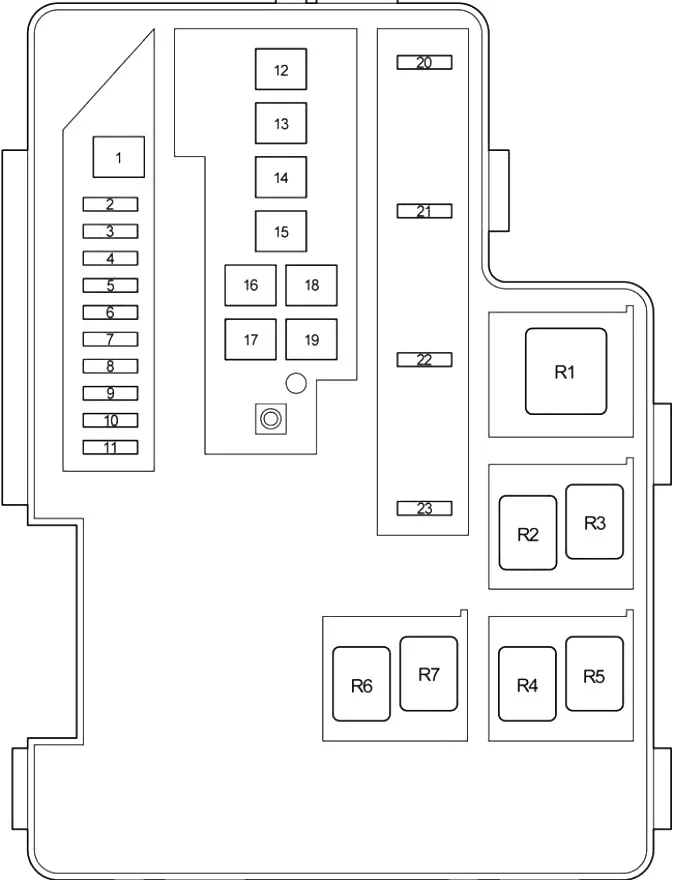

Skrzynka bezpieczników 2

Toyota RAV4 XA30 (2006-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 3ZR-FAE: Sterownik sterowania podnoszeniem zaworu
2 30 System audio (JBL)
3 30 System startowy
4 15 Sterowanie silnikiem, zapłon
5 10 Sygnalizatory awaryjne
6 10 Tempomat, elektronicznie sterowana skrzynia biegów i wskaźnik A/T, sterowanie silnikiem, system immobilizera silnika
7 7,5 System startowy
8
9 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
10 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
11 7,5 W; Od grudnia 2008 r.: Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
11 7,5 Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa;
12 80 Układ żarzenia silnika
13 60 Elektryczny układ wspomagania kierownicy
14 80 Bezpieczniki „HEAD MAIN”, „ECU-B2”, „DOME”, „ECU-B”, „RAD NO.1”
15 120 Benzyna (bez zestawu holowniczego): bezpieczniki „ABS 1”, „ABS 2”, „RDI”, „CDS”, „HTR”, „HOWING”
15 140 Diesel (z pakietem holowniczym): bezpieczniki „ABS 1”, „ABS 2”, „RDI”, „CDS”, „HTR”, „HOWING”
16 50 Bezpieczniki „EFI MAIN”, „HORN”, „A/F”, „EDU”
17 Nieużywany
18 30 Układ przeciwblokujący, system kontroli trakcji, system kontroli stabilności pojazdu, system kontroli wspomagania zjazdu, system kontroli wspomagania ruszania pod górę
19 50 Układ przeciwblokujący, system kontroli trakcji, system kontroli stabilności pojazdu, system kontroli wspomagania zjazdu, system kontroli wspomagania ruszania pod górę
20 20 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, bezpieczniki „EFI NO.1”, „EFI NO.2”, „EFI NO.3”
21 10 Klakson
22 25 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
23 20 Benzyna: czujnik A/F

Diesel: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa

23 15 3ZR-FAE: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
Przekaźnik
R1 Przekaźnik VSC MTR
R2 Nieużywany
R3 Przekaźnik awarii VSC
R4 Zapłon (IG2)
R5 Przekaźnik BRK
R6 Klimatyzacja (MG CLT)
R7 Pompa paliwowa

Przedział pasażerski

Lokalizacja

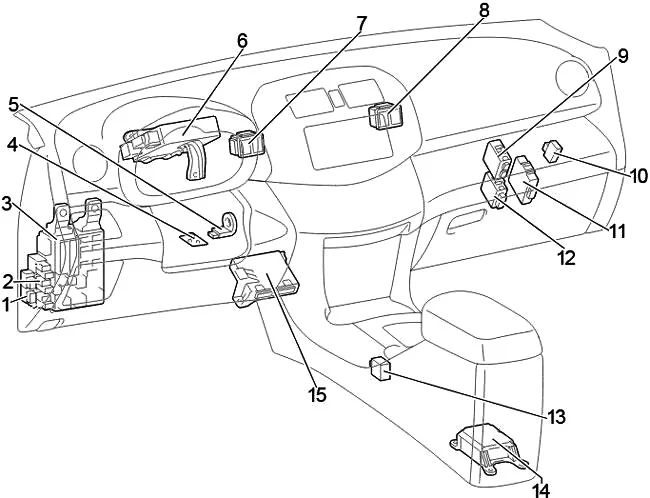

LHD (kierownica po lewej stronie)

Toyota RAV4 XA30 (2006-2012) - schematy bezpieczników i przekaźników

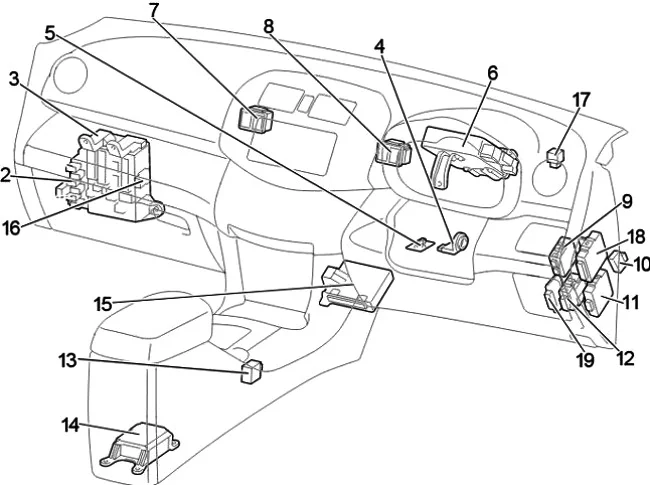

RHD (kierownica z prawej strony)

Toyota RAV4 XA30 (2006-2012) - schematy bezpieczników i przekaźników

Opis

  1. LHD: Skrzynka przekaźników nr 2
  2. Skrzynka przekaźnikowa nr 1
  3. Skrzynka bezpieczników / ECM korpusu
  4. Kluczowy wzmacniacz transpondera
  5. Jednostka sterująca blokady kierownicy
  6. Jednostka sterująca wspomagania kierownicy
  7. Blok dystrybucyjny
  8. Blok dystrybucyjny
  9. Jednostka sterująca systemu monitorowania ciśnienia w oponach
  10. Przekaźnik światła hamowania
  11. Sterownik napędu na wszystkie koła
  12. Automatyczny przekaźnik wycieraczek
  13. Sterownik blokady dźwigni zmiany biegów
  14. Centralna jednostka sterująca poduszką powietrzną
  15. Wzmacniacz klimatyzatora
  16. RHD: Przekaźnik rozrusznika (ST) (benzyna, przed grudniem 2008: olej napędowy z systemem bezkluczykowego otwierania i uruchamiania)
    Zworka (przed grudniem 2008: silniki Diesla bez systemu bezkluczykowego otwierania i uruchamiania)
  17. RHD: Przekaźnik kierunkowskazów (światła ostrzegawcze)
  18. RHD: Jednostka sterująca antykradzieżowa
  19. RHD: Jednostka sterująca z podwójną blokadą



Skrzynka bezpieczników w przedziale pasażerskim

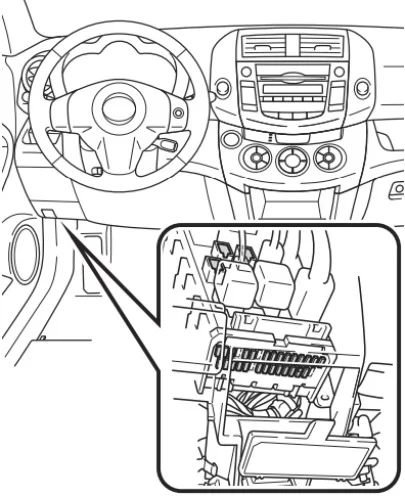

Lokalizacja skrzynki bezpieczników

Skrzynka bezpieczników znajduje się pod tablicą rozdzielczą (po lewej stronie), za pokrywą.

Toyota RAV4 XA30 (2006-2012) - schematy bezpieczników i przekaźników

Toyota RAV4 XA30 (2006-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 15 Podgrzewacze siedzeń
3 25 Wycieraczki
4 15 Wycieraczka tylnej szyby
5 15 Spryskiwacz przedniej szyby, spryskiwacz tylnej szyby
6 10 Elektryczne wentylatory chłodzące, układ przeciwblokujący, system kontroli trakcji, system kontroli stabilności pojazdu, system kontroli wspomagania zjazdu, system kontroli wspomagania ruszania pod górę, system Active Torque Control 4WD, system automatycznej blokady zmiany biegów, system klimatyzacji, główny sterownik ECU , elektryczny szyberdach, odmrażacz do wycieraczek, światła stop/tylne, elektryczne wspomaganie kierownicy, zegar, auto antyodblaskowe w lusterku wstecznym
7 10 Układ klimatyzacji, odmgławiacz tylnej szyby
8 7,5 Pokładowy system diagnostyczny
9 10 Światła stopu/tylne, wysoko zamontowane światło stopu, automatyczna blokada zmiany biegów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ przeciwblokujący, układ kontroli trakcji, układ kontroli stabilności pojazdu, układ wspomagania zjazdu ze wzniesienia, wspomaganie ruszania pod górę
10 Nieużywany
11 25 Główny korpus ECU, system zamka drzwi zasilania
12 25 Bezpieczniki „ACC”, „CIG”
13 7,5 System aktywnej kontroli momentu obrotowego 4WD
14 15 Przednie światła przeciwmgielne
15 7,5 System startowy
16 10 Światła tylne, światła postojowe, oświetlenie tablicy rejestracyjnej, przednie światła przeciwmgielne, tylne światła przeciwmgielne
17 7,5 Zegar, oświetlenie tablicy przyrządów, system audio
18 10 Światła buck-up, system ładowania
19 20 Elektryczne szyby (drzwi przednie)
20 20 Okna elektryczne
21 20 Okna elektryczne
22 25 Elektryczny szyberdach
23 15 Zapalniczka
24 7,5 System audio, gniazdka elektryczne, sterowanie lusterkiem wstecznym, automatyczna blokada zmiany biegów, główny sterownik ECU, zegar
25 Nieużywany
26 10 Grzejniki zewnętrzne z tyłu
27 15 Gniazdka elektryczne
28 Nieużywany
29 10 Tylne światło przeciwmgielne
30 7,5 System poduszek powietrznych SRS, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, światła stop/tylne, układ rozruchowy
31 7,5 Licznik i mierniki

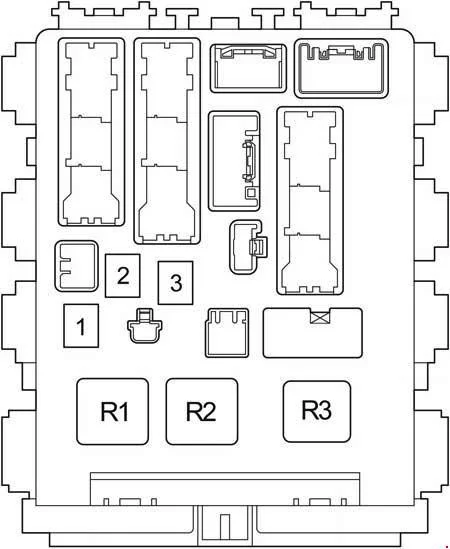

Z drugiej strony pudełka można dołączyć poszczególne elementy.

Toyota RAV4 XA30 (2006-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Okna elektryczne
2 30 Odmgławiacz tylnej szyby, bezpiecznik „MIR HTR”
3 30 Fotel elektryczny
Przekaźnik
R1 Zapłon (IG1)
R2 Grzałka (ręczna klimatyzacja) Krótki trzpień (automatyczna klimatyzacja)
R3 LHD: migacz kierunkowskazów



Skrzynka przekaźnikowa

Toyota RAV4 XA30 (2006-2012) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Rozrusznik (ST CUT)
R2 LHD: Rozrusznik (ST) (benzyna, przed grudniem 2008: Diesel z systemem wjazdu i rozruchu)

LHD: Krótki sworzeń (przed grudniem 2008: Diesel bez systemu wjazdu i rozruchu)

R3 Przednie światło przeciwmgielne (FR FOG)
R4 Tylne światło przeciwmgielne (RR FOG)

Gniazdo zasilania (115 V)

R5 Akcesoria (ACC)
R6 Gniazdo zasilania (PWR OUTLET)

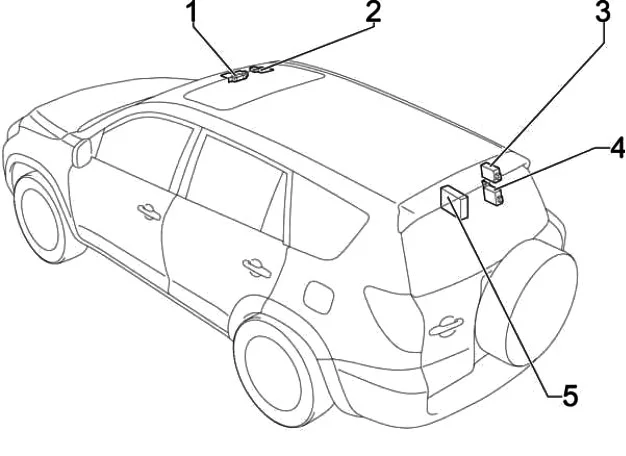

Dodatkowe elementy

Toyota RAV4 XA30 (2006-2012) - schematy bezpieczników i przekaźników

Opis

  1. Blok dystrybucyjny
  2. Jednostka sterująca szyberdachu
  3. Antena i odbiornik do systemu monitorowania ciśnienia w oponach
  4. Odbiornik centralnego zamka
  5. Wzmacniacz dźwięku.
