Toyota RAV4 XA20 (2001-2005) – schematy bezpieczników i przekaźników

Rocznik 2001-2005
Zaktualizowano 27.08.2023
Toyota RAV4 XA20 (2001-2005) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty RAV4 XA20 z lat: 2001, 2002, 2003, 2004, 2005.

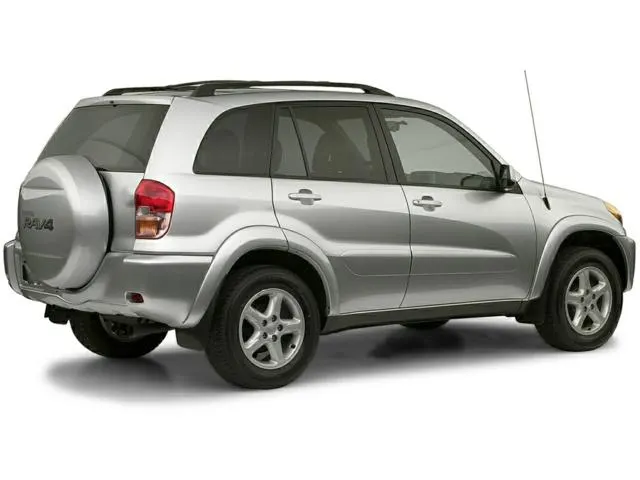

Toyota RAV4 XA20 to druga generacja popularnego crossovera RAV4, która była produkowana w latach 2000-2005. Model ten kontynuował sukces pierwszej generacji, wprowadzając liczne ulepszenia i nowe cechy, które uczyniły go jeszcze bardziej atrakcyjnym dla klientów. Oto kilka kluczowych informacji na temat Toyoty RAV4 XA20:

Design i Rozmiar: RAV4 XA20 kontynuował charakterystyczny design crossovera, łącząc cechy SUV-a z kompaktowymi proporcjami. Model ten był nieco większy od poprzednika, co przekładało się na większą przestrzeń wewnątrz pojazdu. Wprowadzono także nowoczesne elementy stylizacji, które nadawały samochodowi bardziej zaawansowany i nowoczesny wygląd.

Wnętrze i Wyposażenie: Wnętrze RAV4 XA20 zostało zaprojektowane z myślą o komforcie i praktyczności. Nowoczesne materiały i wykończenia dodawały samochodowi wyższego poziomu elegancji. W zależności od wersji wyposażenia, RAV4 oferował różne udogodnienia i systemy multimedialne, zwiększając poziom komfortu i rozrywki.

Silniki i Napęd: RAV4 XA20 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslowskimi silnikami o różnych pojemnościach i mocach. Również opcje napędu były różnorodne, w tym napęd na przednią oś lub napęd na cztery koła, co umożliwiało dostosowanie samochodu do indywidualnych potrzeb i warunków użytkowania.

Bezpieczeństwo i Innowacje: RAV4 XA20 wprowadził wiele ulepszeń w dziedzinie bezpieczeństwa, w tym nowoczesne systemy takie jak ABS, systemy kontroli trakcji i stabilizacji oraz poduszki powietrzne. W miarę dostępności, wprowadzono również zaawansowane funkcje zwiększające bezpieczeństwo, takie jak systemy zapobiegania kolizjom i ostrzegania przed niebezpieczeństwem.

Ewolucja: Druga generacja RAV4 przyniosła wiele udoskonaleń, a także rozszerzyła ofertę i możliwości tego crossovera. Późniejsze generacje RAV4 kontynuowały ten trend, stając się bardziej wydajnymi, przestronnymi i zaawansowanymi technologicznie pojazdami.

Podsumowanie: Toyota RAV4 XA20 to kolejna ważna odsłona w historii modelu RAV4, która przyczyniła się do dalszego wzrostu popularności crossoverów na rynku. Kompaktowe rozmiary, różnorodność opcji napędu i liczne innowacje sprawiły, że druga generacja RAV4 była atrakcyjnym wyborem dla szerokiego spektrum klientów, poszukujących wszechstronnego i komfortowego pojazdu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

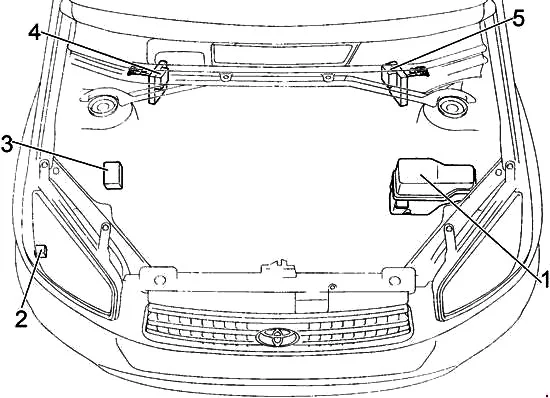

Komora silnika

Układ

Toyota RAV4 XA20 (2001-2005) - schematy bezpieczników i przekaźników

Opis

  1. Skrzynka bezpieczników i przekaźników
  2. Przekaźnik wycieraczek reflektorów
  3. Jednostka sterująca ABS
  4. LHD: skrzynka bezpieczników zasilania
  5. RHD: skrzynka bezpieczników zasilania

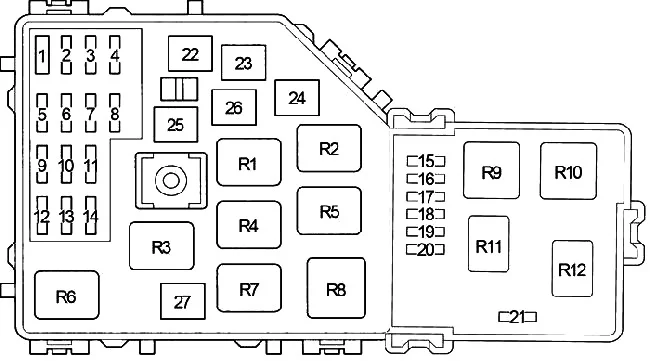

Skrzynka bezpieczników i przekaźników

Pod maską główny bezpiecznik i skrzynka przekaźników znajduje się po lewej stronie pod osłoną ochronną. Może składać się z 2 działów.

Toyota RAV4 XA20 (2001-2005) - schematy bezpieczników i przekaźników

Opis

1 Skoczek
2 5А ALT-S – System ładowania
3 20A A / F – czujnik stosunku powietrza do paliwa
30А RADIO NR 2 – System audio
4 20A EFI1 – wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, czujnik temperatury oleju automatycznej skrzyni biegów, bezpieczniki: „EFI2”, „EFI3”
5 30A CUT – Bezpieczniki: „RADIO”, „DOME”
6 10А HAZ – Alarm
7 5A EFI2 – wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
8 30A ABS 2 – ABS, VSC, TRC, wspomaganie hamowania
9 10A DOME – Oświetlenie osobiste, zegar, oświetlenie wnętrza, klimatyzacja, bezprzewodowy system zdalnego sterowania, wskaźnik świateł drogowych, zestaw wskaźników
10 30А MAIN – Bezpieczniki: „H − LP RH” i „H − LP LH”
11 10A EFI3 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ kontroli emisji
12 15А RADIO – System audio
13 5A A/C – Klimatyzator
14 15A IGN – Układ rozruchowy, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
15 –
16 –
17 10A ETCS – elektroniczny system kontroli przepustnicy
18 10А H − LP RH – Prawy reflektor
19 10А H − LP LH – Lewy reflektor
20 INJ – wieloportowy układ wtrysku paliwa / sekwencyjny wieloportowy układ wtrysku paliwa
21 Uruchom system
22 30A AM2 – Wskaźnik rozładowania akumulatora, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, poduszki powietrzne, bezpiecznik: „IG2”
23 40A HTR – Klimatyzator/nagrzewnica
24 30А H − LP CLN – Środki czyszczące do reflektorów
30A F − HTR – Podgrzewanie paliwa
25 30A CDS – Wentylator chłodzący
26 40A ABS 1 – ABS
50A ABS1 – ABS
27 30A RDI – Wentylator chłodzący
R1 Jednostka sterująca silnika (MAIN EFI)
R2 Wentylator chłodzący (FAN NO.3)
R3 Zapłon (IG2)
R4 Wentylator chłodzący (FAN NO.2)
R5 Czujnik stosunku paliwa do powietrza (A/F)
R6 Wentylator chłodzący (FAN NO.2)
R7 Pompa paliwa (C / OPN)
R8 Grzałka (HTR)
R9 Rozrusznik (ST)
R10 Światła do jazdy dziennej (DRL)
R11 Jednostka sterująca silnika
R12 –

Przedział pasażerski

Układ

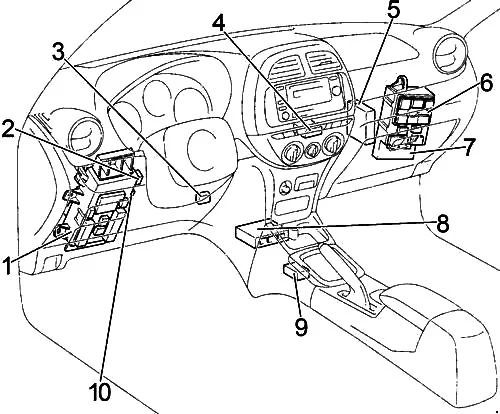

LHD (kierownica po lewej stronie)

Toyota RAV4 XA20 (2001-2005) - schematy bezpieczników i przekaźników

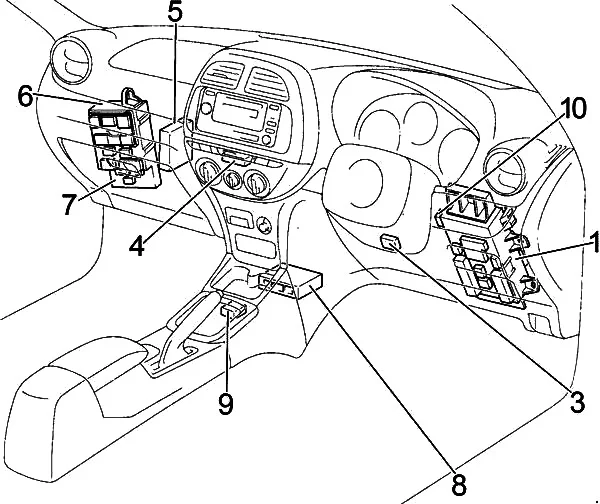

RHD (kierownica po prawej stronie)

Toyota RAV4 XA20 (2001-2005) - schematy bezpieczników i przekaźników

Opis

  1. Skrzynka bezpiecznikowa
  2. LHD: Przekaźnik światła bocznego
  3. Kluczowy wzmacniacz transpondera
  4. Wzmacniacz klimatyzatora
  5. Sterownik silnika i skrzyni biegów (A / T)
    Sterownik silnika (M / T)
  6. Blok dystrybucyjny
  7. Blok dystrybucyjny
  8. Centralna poduszka powietrzna
  9. Sterownik blokady dźwigni zmiany biegów
  10. Przekaźnik kierunkowskazów (alarm)

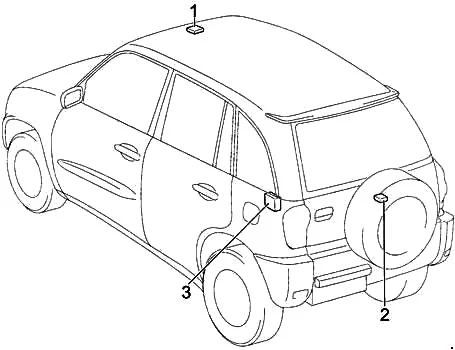

Schemat elementów dodatkowych

Toyota RAV4 XA20 (2001-2005) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik i jednostka sterująca szyberdachu
  2. Przekaźnik tylnej wycieraczki
  3. Odbiornik centralnego zamka

Skrzynka bezpiecznikowa

Znajduje się pod deską rozdzielczą po lewej stronie. Aby uzyskać dostęp, zdejmij osłonę ochronną panelu.

Toyota RAV4 XA20 (2001-2005) - schematy bezpieczników i przekaźników

Opis

1 10A STOP – światła stopu, dodatkowe światło hamowania, ABS, blokada dźwigni zmiany biegów, tempomat, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
2 15А CIG – Zapalniczka
3 15A – Gniazdo
4 10A S-HTR – Podgrzewane siedzenia
5 7,5 A Podświetlenie tablicy przyrządów, zestaw wskaźników, przednie światło przeciwmgielne, podgrzewane lusterka, klimatyzacja
6 15A FR FOG – Przednie światło przeciwmgielne
7 10А – Sygnał dźwiękowy
8 7,5A TAIL – Światło boczne, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy przyrządów
9 15А – Bezpieczniki „PANEL”, „TAIL”
10 7,5A ACC – System audio, blokada dźwigni zmiany biegów, zegar, elektryczne lusterka
11 20A DEF – Ogrzewanie tylnej szyby
12 Lampy cofania, wentylator chłodzący, klimatyzator, wskaźniki automatycznej skrzyni biegów, system ładowania
13 7,5А OBD – złącze diagnostyczne
14 10A IG2 – Wskaźnik rozładowania akumulatora, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy, poduszki powietrzne, zestaw wskaźników
15 20А – Centralny zamek
16 10A MIR HTR – Podgrzewane lusterka
17 15А RR WIP – Tylna wycieraczka i spryskiwacz
18 25A WIP – Wycieraczka i spryskiwacz przedniej szyby
19 10A ECU IG-Alarm, zestaw wskaźników, ABS, poduszki powietrzne, blokada selektora biegów, tempomat, VSC, TRC
20 MOC 30A – Szyberdach, podnośniki szyb
21 40А AM1 – Gniazda ogrzewania tylnej szyby, bezpieczniki: „ACC”, „CIG”, „ECU IG”, „GAUGE”, „RR WIP”, „S − HTR” i „WIP”

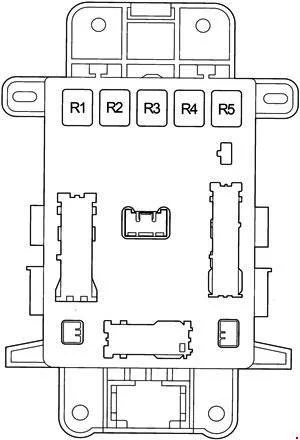

Niektóre przekaźniki można zamontować z tyłu obudowy.

Toyota RAV4 XA20 (2001-2005) - schematy bezpieczników i przekaźników

Opis

R1 Sygnał dźwiękowy
R2 Tylne światło przeciwmgielne (RR FOG)
R3 Podgrzewana szyba tylna (DEF)
R4 Gniazda (PWR OUTLET)
R5 Elektryczne szyby, szyberdach (PWR)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
