Toyota Land Cruiser Prado (J120) (2002-2009) – schematy bezpieczników i przekaźników

Toyota Land Cruiser Prado (J120) (2002-2009) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Land Cruiser Prado (J120) z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Toyota Land Cruiser Prado (J120) to czwarta generacja popularnego modelu Land Cruiser Prado, który był produkowany w latach 2002-2009. Jest to mniejsza wersja niż tradycyjny Toyota Land Cruiser, zaprojektowana jako luksusowy SUV o wyższych osiągach terenowych. Oto kilka kluczowych informacji na temat Toyota Land Cruiser Prado (J120):

Design i Rozmiar: Land Cruiser Prado J120 charakteryzował się solidnym i masywnym wyglądem, co było typowe dla serii Land Cruiser. Charakteryzował się charakterystycznym trójkątnym przodem, dużymi reflektorami i masywnym wyglądem, który podkreślał jego zdolności terenowe. Rozmiarowo, Prado J120 było mniejsze niż tradycyjny Land Cruiser, co sprawiało, że było bardziej praktyczne w użytkowaniu codziennym.

Silniki i Wydajność: Prado J120 oferowało różne jednostki napędowe, w tym benzynowe i dieslowskie silniki. Modele te były zaprojektowane do jazdy zarówno w terenie, jak i na drogach asfaltowych. Wysoka pozycja siedzenia i napęd na cztery koła pozwalały na pewne manewrowanie w trudnych warunkach.

Wnętrze i Komfort: Wnętrze Land Cruiser Prado J120 było przestronne i oferowało przyzwoitą jakość wykończenia. Wersje wyposażeniowe były bogato wyposażone w różne funkcje, w tym systemy multimedialne, klimatyzację, skórzane tapicerki i wiele innych, aby zapewnić komfort i luksus podczas jazdy.

Zdolności Terenowe: Land Cruiser Prado J120 był znany ze swoich doskonałych zdolności terenowych. Wyposażony w systemy kontroli trakcji, różnicowy centralny i napęd na cztery koła, był w stanie pokonywać trudne trasy off-road z dużą pewnością siebie.

Bezpieczeństwo: Wersje Prado J120 były wyposażone w poduszki powietrzne i inne podstawowe funkcje bezpieczeństwa. Chociaż standardy bezpieczeństwa w tamtych czasach były mniej zaawansowane niż obecnie, Toyota starała się zapewnić pewne podstawowe funkcje ochrony.

Popularność i Wpływ: Toyota Land Cruiser Prado J120 zdobyła uznanie wśród miłośników terenówek i SUV-ów, którzy doceniali jego zdolności terenowe, komfort i luksus. Model ten cieszył się popularnością na rynkach, gdzie były duże zapotrzebowanie na luksusowe SUV-y z zdolnościami terenowymi.

Podsumowanie: Toyota Land Cruiser Prado (J120) to czwarta generacja luksusowego SUV-a, który połączył zdolności terenowe z komfortem jazdy i luksusem. Jego popularność świadczy o tym, że spełnił oczekiwania klientów poszukujących wszechstronnego samochodu do jazdy po różnych typach dróg.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Toyota Corolla (E160, E170, E180) (2013-2018) - schematy bezpieczników i przekaźników

Przedział pasażerski

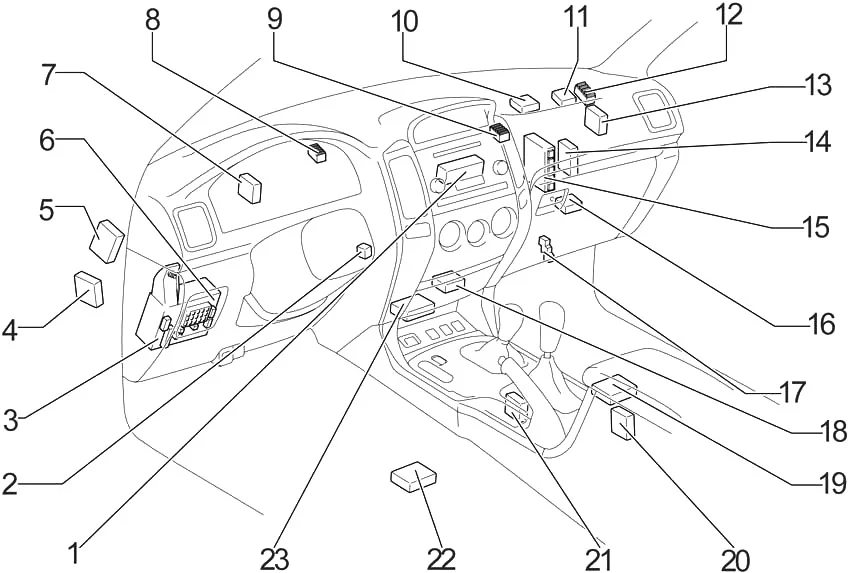

Ruch lewostronny

Toyota Land Cruiser Prado (J120) (2002-2009) - schematy bezpieczników i przekaźników

  1. Zespół sterowania klimatyzacją (automatyczna klimatyzacja (bez systemu nawigacyjnego))
  2. Wzmacniacz klucza transpondera
  3. Skrzynka bezpiecznikowa
  4. ECU kontroli zawieszenia
  5. ECU kontroli poślizgu (z VSC A/T)
  6. ECU nadwozia
  7. ECU odstraszania kradzieży
  8. J/B №1
  9. J/B №2
  10. Wzmacniacz lepkiej grzałki
  11. Komputer z kluczem transpondera
  12. J/B №3
  13. ECU kontroli poślizgu (z VSC M/T)
  14. ECU klimatyzacji (automatyczna klimatyzacja (z systemem nawigacji))
    Wzmacniacz klimatyzacji (ręczna klimatyzacja)
  15. Silnik i ECT ECU (A/T)
    Silnik ECU (M/T)
  16. Centrum Różn. Blokada
    tylnego mechanizmu różnicowego ECU Blokada sterowania ECU
  17. Skrzynka przekaźnikowa
  18. ECU bramy
  19. ECU nawigacji
  20. Wzmacniacz Cool Box
  21. ECU sterowania blokadą zmiany biegów
  22. Wzmacniacz komponentowy stereo
  23. Zespół czujnika poduszki powietrznej

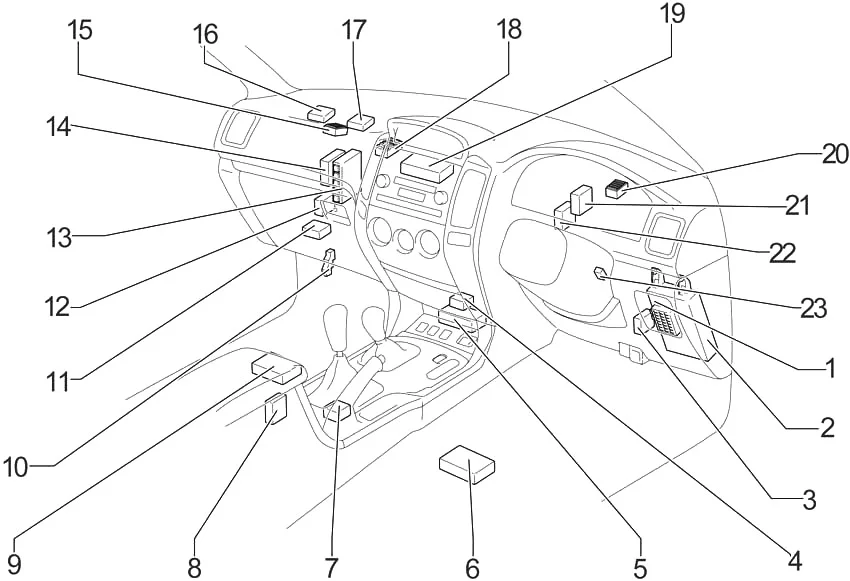

Kierownica z prawej strony

Toyota Land Cruiser Prado (J120) (2002-2009) - schematy bezpieczników i przekaźników



  1. ECU nadwozia
  2. Skrzynka bezpiecznikowa
  3. ECU kontroli poślizgu (z VSC)
  4. ECU bramy
  5. Zespół czujnika poduszki powietrznej
  6. ECU nawigacji
  7. ECU sterowania blokadą zmiany biegów
  8. Wzmacniacz Cool Box
  9. Wzmacniacz komponentowy stereo
  10. Skrzynka przekaźnikowa
  11. Centrum Różn. Blokada
    tylnego mechanizmu różnicowego ECU Blokada sterowania ECU
  12. ECU kontroli zawieszenia
  13. Silnik i ECT ECU (A/T)
    Silnik ECU (M/T)
  14. ECU klimatyzacji (automatyczna klimatyzacja (z systemem nawigacji))
    Wzmacniacz klimatyzacji (ręczna klimatyzacja)
  15. J/B №3
  16. Komputer z kluczem transpondera
  17. Wzmacniacz lepkiej grzałki
  18. J/B №2
  19. Zespół sterowania klimatyzacją (automatyczna klimatyzacja (bez systemu nawigacyjnego))
  20. J/B №
  21. ECU odstraszania kradzieży
  22. Przekaźnik kontroli podwójnego zamka drzwi
  23. Wzmacniacz klucza transpondera

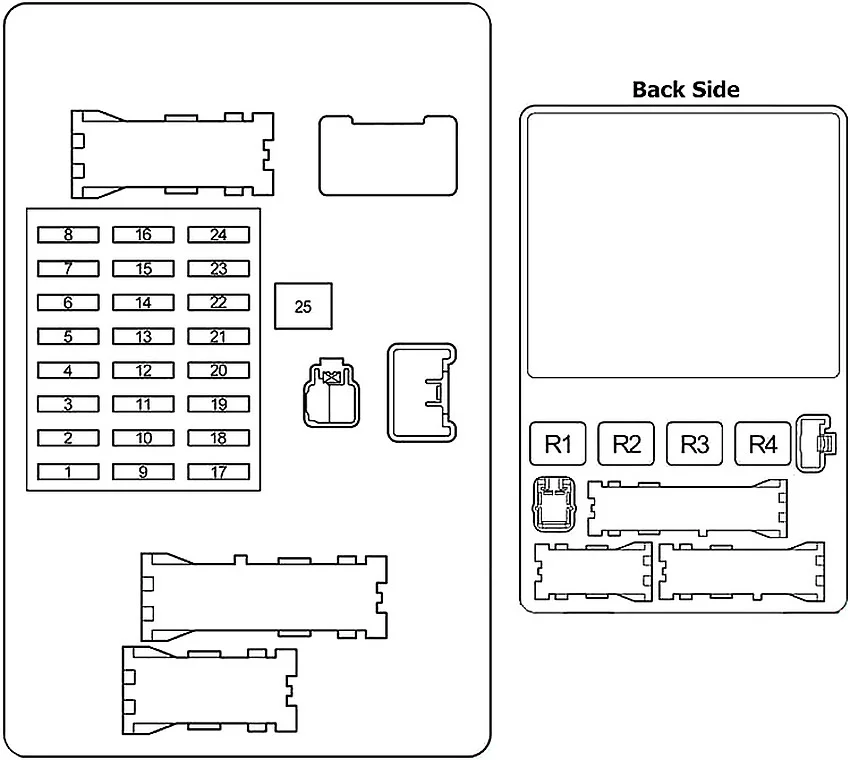

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się za pokrywą na desce rozdzielczej po stronie kierowcy.

Toyota Land Cruiser Prado (J120) (2002-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Elektronicznie sterowana pompa paliwa, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ przeciwblokujący, aktywny układ kontroli trakcji, układ kontroli stabilności pojazdu
2 10 Poduszki powietrzne SRS
3 7,5 Wskaźniki i mierniki
4 7,5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
5 30 Wycieraczki i spryskiwacze przedniej szyby
6 20 Elektroniczne modulowane zawieszenie Toyoty
7 20 Tylny system blokady mechanizmu różnicowego, centralny system blokady mechanizmu różnicowego
8 15 Wycieraczka tylnej szyby
9
10 30 LHD: Moc siedzenia kierowcy
30 RHD: Moc przedniego siedzenia pasażera
11 30 LHD: Moc przedniego siedzenia pasażera
30 RHD: Moc siedzenia kierowcy
12 15 Gniazdka elektryczne
13 10 Klimatyzacja, chłodnia
14 15 Spryskiwacz tylnej szyby
15 10 System sterowania blokadą zmiany biegów, elektryczne szyby, układ przeciwblokujący, aktywny system kontroli trakcji, system kontroli stabilności pojazdu, system klimatyzacji, elektryczny szyberdach, gniazda zasilania
16 10 Układ przeciwblokujący, aktywny system kontroli trakcji, system kontroli stabilności pojazdu, system klimatyzacji, system ładowania, odmgławiacz tylnej szyby, światła cofania, kierunkowskazy, światła awaryjne
17 7,5 Elektronicznie sterowana pompa paliwa
18 20 Elektryczna szyba pasażera z przodu
19 20 LHD: okno elektryczne pasażera z tyłu
20 RHD: Elektryczna szyba tylnego pasażera
20 20 LHD: okno elektryczne pasażera z tyłu
20 RHD: Elektryczna szyba tylnego pasażera
21 10 Oświetlenie panelu przyrządów
22 10 Światła tylne, oświetlenie tablicy rejestracyjnej, światła postojowe
23 7,5 Elektronicznie sterowana automatyczna skrzynia biegów, gniazdka elektryczne, zewnętrzne lusterka wsteczne, system audio
24 10 Zapalniczka
25 30 Elektryczne szyby, elektryczny dach księżycowy
Przekaźnik
R1 Klakson
R2 Tylne światła
R3 Przekaźnik mocy
R4 Gniazdo akcesoriów (ACC SKT)
Zobacz także:  Toyota Matrix E140 (2009-2014) - schematy bezpieczników i przekaźników

Skrzynka przekaźnikowa

Toyota Land Cruiser Prado (J120) (2002-2009) - schematy bezpieczników i przekaźników

Numer Przekaźniki
R1 Przekaźnik panelowy
R2 Światła cofania (BK/UP LP)
R3 Ogrzewacze zewnętrznych lusterek wstecznych (MIR HTR)

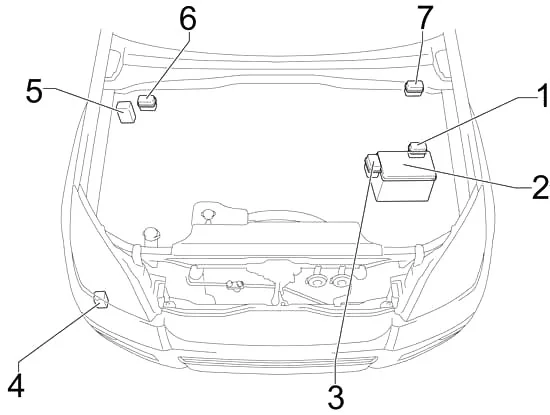

Komora silnika

Toyota Land Cruiser Prado (J120) (2002-2009) - schematy bezpieczników i przekaźników

  1. Skrzynka przekaźnikowa 1
  2. Skrzynka bezpiecznikowa
  3. Skrzynka przekaźnikowa 2
  4. Przekaźnik czyszczenia reflektorów
  5. ECU kontroli poślizgu z siłownikiem (bez VSC)
  6. Skrzynka przekaźnikowa 3 (LHD)
  7. Skrzynka przekaźnikowa nr 3 (RHD)

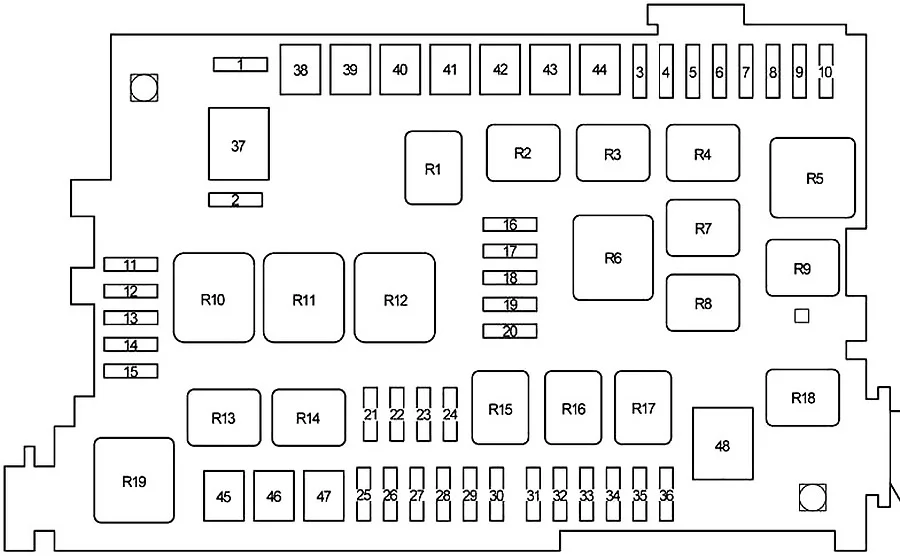

Schemat skrzynki bezpieczników w komorze silnika

Toyota Land Cruiser Prado (J120) (2002-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Zapasowy bezpiecznik
2 15 Zapasowy bezpiecznik
3 20 Elektryczny wentylator chłodzący
4 30 Tylny układ chłodzenia
5 10 Ogrzewacze zewnętrznych lusterek wstecznych
6 10 Światła stopu, wysoko zamontowane światło stopu, system sterowania blokadą zmiany biegów, układ przeciwblokujący, aktywny system kontroli trakcji, system kontroli stabilności pojazdu, tylne zawieszenie pneumatyczne z kontrolą wysokości
7
8 15 Przednie światła przeciwmgielne
9 7,5 Grzałka wiskotyczna
10 7,5 System diagnostyki pokładowej
11 10 Reflektor prawy (światła mijania)
12 10 Reflektor lewy (światła mijania)
13 10 Reflektor prawy (światło drogowe)
14 10 Reflektor lewy (światło drogowe)
15 10 Czujnik O2 i przepływomierz powietrza
16 7,5 System klimatyzacji
17 30 Odmgławiacz tylnej szyby
18 10 Tylny układ zawieszenia pneumatycznego z regulacją wysokości
19 20 Podgrzewacz paliwa
20 20 Ogrzewanie siedzeń
21 10 Oświetlenie wewnętrzne, oświetlenie osobiste, bezprzewodowy system zdalnego sterowania, lampka wyłącznika zapłonu, oświetlenie sufitowe w drzwiach
22 20 System nagłośnieniowy
23 10 Układ przeciwblokujący, aktywny system kontroli trakcji, system kontroli stabilności pojazdu, system klimatyzacji, lodówka, elektryczne szyby
24 10 Multipleksowy system komunikacji
25 Krótka szpilka
26 7,5 System ładowania
27
28 10 Klakson
29 15 Czujnik A/F
15 1KD-FTV: pompa paliwa
30 15 Kierunkowskazy, migacze awaryjne
31 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
32 20 Elektronicznie sterowana pompa paliwa, pompa paliwa, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
25 1KD-FTV: Elektronicznie sterowana pompa paliwa, pompa paliwa, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
33 20 Elektryczna szyba kierowcy
34 25 System zamka drzwi zasilania
35
36 30 System nagłośnieniowy
37 120 bez PTC: Przekaźnik odmgławiania, przekaźnik zapłonu, „HEATER”, „CDS FAN”, „AM1”, „J/B”, „VISCUS”, „OBD”, „MIR HEATER”, „STOP”, „FR FOG”, Bezpieczniki „AIRSUS”, „RR A/C” i „STOP”
140 z PTC: Przekaźnik odmgławiania, przekaźnik zapłonu, „HEATER”, „CDS FAN”, „AM1”, „J/B”, „VISCUS”, „OBD”, „MIR HEATER”, „STOP”, „FR FOG”, Bezpieczniki „PTC-1”, „PTC-2”, „PTC-3”, „AIRSUS”, „RR A/C” i „STOP”
38 50 System klimatyzacji
39 50 Tylne zawieszenie pneumatyczne z regulacją wysokości
40 50 Wszystkie komponenty w „ACC”, „CIG”, „IG1”, „IG1 №2”, „ECU−IG”, „FR WIP-WSH”, „RR WIP”, „RR WSH”, „DIFF”, „TEMS bezpieczniki ” i „STA”
41 40 Grzałka wiskotyczna
42 50 Wszystkie elementy w „PWR OUTLET”, „P FR P/W”, „P RR P/W”, „D RR P/W”, „DP/ SEAT ”, „PP/ SEAT ”, „POWER”, „TAIL bezpieczniki ” i „PANEL”
43 40 Grzałka wiskotyczna
44 40 Grzałka wiskotyczna
45 40 Układ przeciwblokujący, aktywny system kontroli trakcji, system kontroli stabilności pojazdu
46 30 Układ rozrusznika, bezpieczniki „IGN”, „WSKAŹNIK” i „SRS”
47 30 bez systemu kontroli stabilności pojazdu: Układ przeciwblokujący,
50 z układem kontroli stabilności pojazdu: Układ przeciwblokujący, układ aktywnej kontroli trakcji, układ kontroli stabilności pojazdu
48 80 Układ żarzenia silnika
Przekaźnik
R1 Elektryczny wentylator chłodzący (CDS FAN)
R2 Akcesoria (ACC CUT)
R3 Światła przeciwmgielne
R4 Rozrusznik (STA)
R5 Zapłon (IG)
R6 Podgrzewacz
R7 Sprzęgło sprężarki klimatyzacji (MG CLT)
R8
R9 Odmgławiacz tylnej szyby (DEFOG)
R10 Układ przeciwblokujący (ABS MTR)
R11 TRC MTR
R12 Układ przeciwblokujący (ABS SOL)
R13 System kontroli wspomagania zjazdu (DAC)
R14 Przekaźnik otwarcia obwodu (C/OPN)

lub

EDU

R15
R16 EFI
R17 Czujnik stosunku powietrza do paliwa (A/F HEATER)
R18 Pompa paliwowa
R19 Reflektor (HEAD)

Skrzynka przekaźnikowa 1

Toyota Land Cruiser Prado (J120) (2002-2009) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Rozrusznik (STA)
R2 System świecenia (GLOW)

Skrzynka przekaźnikowa 2

Toyota Land Cruiser Prado (J120) (2002-2009) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Zawieszenie pneumatyczne (AIR SUS)
R2 Ściemniacz (ze światłem do jazdy dziennej)

Skrzynka przekaźników 3

Toyota Land Cruiser Prado (J120) (2002-2009) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 PTC 1
R2 PTC 2
R3 PTC 3
