Toyota HiAce (2004-2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty HiAce (H200) z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Toyota HiAce (H200) to piąta generacja popularnego modelu HiAce, który jest jednym z najbardziej rozpoznawalnych i powszechnie stosowanych samochodów dostawczych i wielofunkcyjnych na świecie. Produkowana od 2004 roku, generacja H200 przyniosła wiele usprawnień w zakresie wydajności, komfortu i funkcjonalności. Oto kilka kluczowych informacji na temat Toyota HiAce (H200):

Design i Rozmiar: HiAce H200 charakteryzuje się nowoczesnym, choć nadal funkcjonalnym designem, który jest charakterystyczny dla samochodów dostawczych. Warianty nadwozia obejmują furgon, minivan, mikrobus oraz kombi, co sprawia, że model ten jest wszechstronny i spełnia różne potrzeby przewozowe.

Pojemność i Funkcjonalność: HiAce H200 jest znany ze swojej dużej przestrzeni ładunkowej i wszechstronności. W zależności od konfiguracji, może pomieścić wiele pasażerów lub dużą ilość ładunku. Wersje dostawcze są chętnie używane przez firmy do przewozu towarów, podczas gdy wersje pasażerskie znajdują zastosowanie jako taksówki, busy lub pojazdy rodzinne.

Silniki i Wydajność: Model H200 oferuje różne jednostki napędowe, w tym benzynowe i dieslowskie silniki. Modele te są zaprojektowane z myślą o efektywności paliwowej i niezawodności, a także o umiejętnościach przewożenia ładunku lub pasażerów w różnych warunkach.

Wnętrze i Komfort: Wnętrze HiAce H200 zostało zaprojektowane z myślą o funkcjonalności i komforcie. Pomimo przeważającej roli użytkowej, wersje pasażerskie mogą oferować pewne zaawansowane funkcje i wyposażenie, które poprawiają komfort podróżowania.

Bezpieczeństwo: W miarę jak standardy bezpieczeństwa ewoluowały, HiAce H200 również przeszedł pewne ulepszenia w tym zakresie. W zależności od wersji i roku produkcji, model ten może być wyposażony w poduszki powietrzne, systemy stabilizacji i inne funkcje poprawiające bezpieczeństwo.

Popularność i Wpływ: Toyota HiAce H200 cieszy się dużą popularnością na całym świecie jako niezawodny, pojemny i wszechstronny samochód dostawczy i wielofunkcyjny. Jego funkcjonalność i niezawodność sprawiły, że jest często wybierany przez firmy i osoby prywatne na różnych rynkach.

Podsumowanie: Toyota HiAce (H200) to piąta generacja tego ikonicznego modelu, który kontynuuje tradycję niezawodności i wszechstronności w zakresie przewozu pasażerów lub ładunku. Jego popularność i długotrwałe dziedzictwo wskazują na znaczenie, jakie HiAce ma dla przemysłu transportowego i mobilności na całym świecie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Toyota Prius V, Prius+ (2011-2018) - schematy bezpieczników i przekaźników

Przedział pasażerski

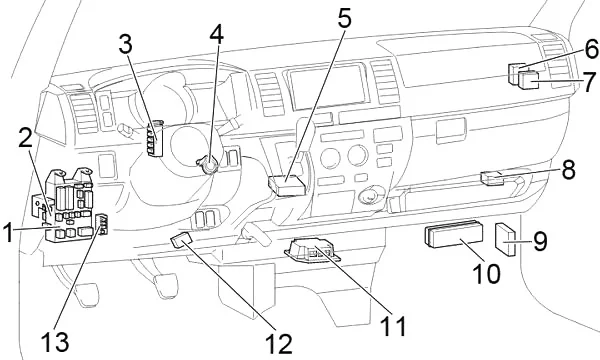

Ruch lewostronny

Toyota HiAce (2004-2013) - schematy bezpieczników i przekaźników

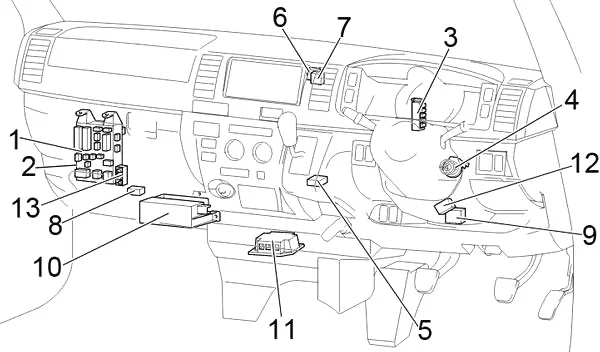

Kierownica po prawej stronie

Toyota HiAce (2004-2013) - schematy bezpieczników i przekaźników



  1. Skrzynka bezpiecznikowa
  2. Przekaźnik integracyjny
  3. Blok przyłączeniowy
  4. Wzmacniacz klucza transpondera
  5. ECU sterowania blokadą zmiany biegów
  6. Wzmacniacz klimatyzacji
  7. Ostrzeżenie o prześwicie ECU
  8. Dodatkowa skrzynka bezpieczników
  9. ECU sterowania skrzynią biegów
  10. Skrzynka przekaźników
  11. Centrum montażu czujnika poduszki powietrznej
  12. Sterownik silnika turbo
  13. Złącze połączeniowe (CAN)



Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej. Usuń osłonę.

Toyota HiAce (2004-2013) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1  –
2 ACCL INT LCK 25  –
3 WIP 25 Wycieraczki
4 RR WIP-WSH 15 Wycieraczki i spryskiwacz tylnej szyby
5 WSH 20 Wycieraczki i spryskiwacz szyby, wycieraczki i spryskiwacz tylnej szyby
6 ECU-IG 7,5 Układ klimatyzacji, układ sterowania automatyczną blokadą zmiany biegów, układ przeciwblokujący, układ samozamykacza drzwi przesuwnych, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system komunikacji multipleksowej
7 10 Wskaźniki i mierniki, tylne kierunkowskazy, światła stop/tylne, światła cofania, odmgławiacz tylnej szyby, elektryczne wentylatory chłodzące, system ładowania, system klimatyzacji, elektryczne szyby
8 OBD 7,5 System diagnostyki pokładowej
9 10 Tylne kierunkowskazy, światła stop/tylne, światła cofania, wysokie światło stopu
10  –
11 30 Elektryczne szyby, elektryczny zamek w drzwiach
12 RR HTR 15 System klimatyzacji
13  –
14 15 Przed kwietniem 2012: Przednie światło przeciwmgielne
10 Od kwietnia 2012: Przednie światło przeciwmgielne
15 AM1 30 Wszystkie elementy w bezpiecznikach „ACC” i „CIG”, układ rozruchowy
16 10 Przednie światła pozycyjne, tylne kierunkowskazy, światła stop/tylne, światła cofania, oświetlenie tablicy rejestracyjnej, zegar, oświetlenie tablicy rozdzielczej, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
17 PŁYTA 10 Oświetlenie tablicy przyrządów
18 10 System klimatyzacji
19  –
20  –
21  –
22  –
23 CIG 15 Zapalniczka
24 AKC 7,5 Elektryczne lusterko wsteczne, system sterowania blokadą automatycznej skrzyni biegów
25
26 ELS 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
27 AC100V 15  –
28 15 Tylne kierunkowskazy, światła stop/tylne, światła cofania
29  –
30 IGN 15 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą, system poduszek powietrznych SRS
31 MET IGN 10 Licznik i mierniki
Zobacz także:  Toyota FJ Cruiser (2010) - schematy bezpieczników i przekaźników

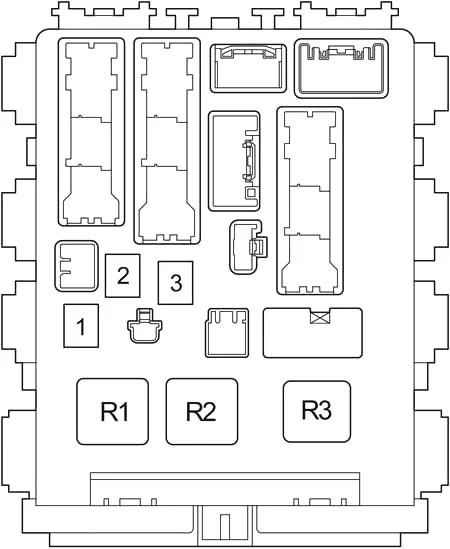

Toyota HiAce (2004-2013) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 MOC 30 Elektryczne szyby
2 OBR 30 Odmgławiacz tylnej szyby
3  –
Przekaźnik
R1 Zapłon (IG1)
R2 Nagrzewnica (HTR)
R3 Migacz



Skrzynka przekaźników

Jest pod schowkiem. Naciśnij zatrzask i zdejmij pokrywę.

Toyota HiAce (2004-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15  –
2 15  –
3 15 Lewy reflektor
4 15 Prawy reflektor
5 7,5 Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, wskaźniki i mierniki
6 7,5 System klimatyzacji
7  –
Przekaźnik
R1  –
R2 Reflektor (GŁOWICA)
R3  –
R4 Rozrusznik (ST)
R5 (OSV)
R6  –
R7 Przednie światło przeciwmgielne (FR FOG)
R8 Sprzęgło sprężarki klimatyzacji (MG CLT)
R9 (INJ/IGN)

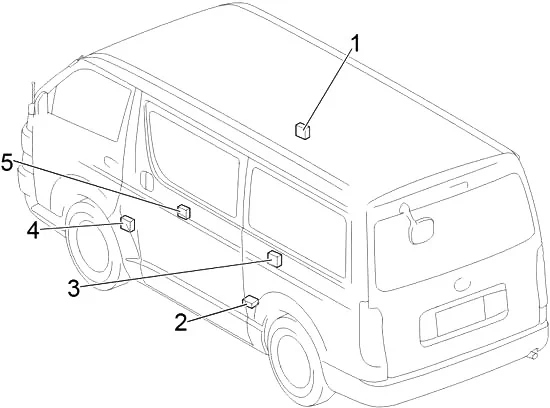

Toyota HiAce (2004-2013) - schematy bezpieczników i przekaźników

  1. Przekaźnik kontroli drzwi (prawych)
  2. Przekaźnik sterowania drzwiami (drzwi przesuwane elektrycznie)
  3. Odbiornik sterowania drzwiami
  4. Przekaźnik kontroli drzwi (lewych)
  5. Przekaźnik otwierania drzwi

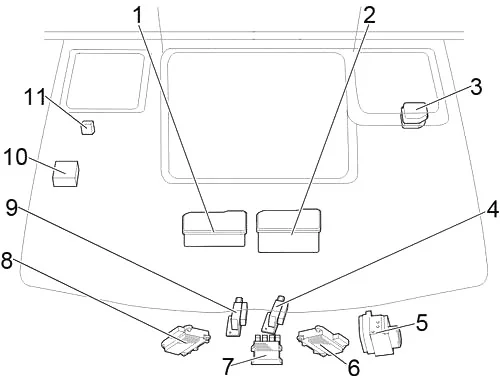

Komora silnika

Toyota HiAce (2004-2013) - schematy bezpieczników i przekaźników

  1. 1KD-FTV, 2KD-FTV, 5L-E: skrzynka bezpieczników
  2. 1TR-FE, 2TR-FE: Skrzynka bezpieczników
  3. Dodatkowa skrzynka bezpieczników
  4. Przed sierpniem 2010 r.: Wentylator chłodzący ECU nr 2
  5. ECU kontroli poślizgu z siłownikiem
  6. Od sierpnia 2010: Wentylator chłodzący ECU nr 2
  7. Sterownik wtryskiwacza (EDU)
  8. Od sierpnia 2010: Wentylator chłodzący ECU nr 1
  9. Przed sierpniem 2010 r.: Wentylator chłodzący ECU nr 1
  10. Sterownik silnika
  11. 1TR-FE, 2TR-FE: sterownik wtrysku powietrza
    1KD-FTV, 2KD-FTV: sterownik wtrysku (EDU)

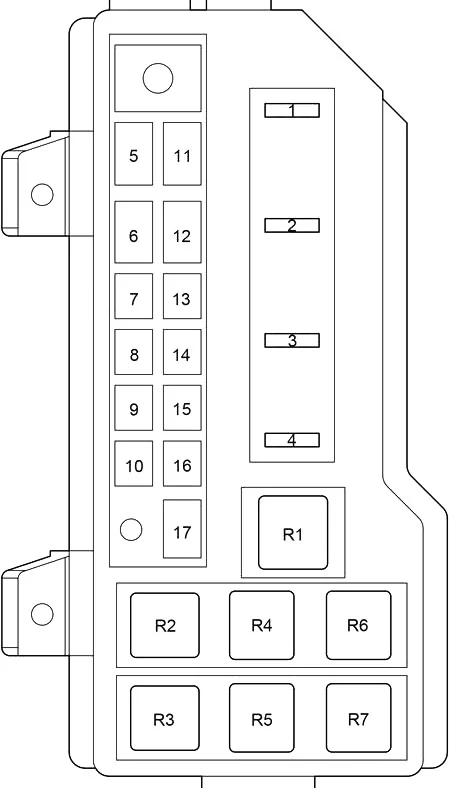

Schemat skrzynki bezpieczników komory silnika

Naciśnij zatrzask i zdejmij pokrywę.

Toyota HiAce (2004-2013) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 A/F 15 1TR-FE, 2TR-FE: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
EDU 25 1KD-FTV, 2KD-FTV, 5L-E: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
2 HAZ-ROG 15 Klaksony, migacz awaryjny
3 EFI 20 1TR-FE, 2TR-FE: elektronicznie sterowana pompa paliwa, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą
25 1KD-FTV, 2KD-FTV, 5L-E: elektronicznie sterowana pompa paliwowa, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą
4  –
5 ALT 140 Wszystkie komponenty w bezpiecznikach „MAIN3”, „FAN1”, „FAN2” i „GLOW”.
150 Furgon chłodniczy: Wszystkie komponenty w bezpiecznikach „MAIN3”, „FAN1”, „FAN2” i „GLOW”
6 50 1TR-FE, 2TR-FE: System kontroli emisji
80 1KD-FTV, 2KD-FTV, 5L-E: Układ żarzenia silnika
7 50 Wszystkie komponenty w bezpiecznikach „A/F”, „HAZ-HORN” i „EFI”.
8 WENTYLATOR2 50 Elektryczne wentylatory chłodzące
9 WENTYLATOR3 30 1KD-FTV, 2KD-FTV, 5L-E: elektryczne wentylatory chłodzące
10 WENTYLATOR1 50 Elektryczne wentylatory chłodzące
11 PTC1 50 1KD-FTV, 2KD-FTV: Grzałka PTC
12 GŁÓWNY4 120 Wszystkie komponenty w „WELCAB”, „AC100V”, „RR FOG”, „RR HTR”, „OBD”, „STOP”, „AM1”, „DOOR”, „FR FOG”, „PWR”, „DEF”, Bezpieczniki „ELS”, „TAIL”, „PANEL”, „ECU-IG”, „WIP”, „WSH”, „GAUGE”, „RR WIP-WSH” i „A/C”
13  –
14 HTR 40 System klimatyzacji
15  –
16 RR CLR 30 Klimatyzator z tyłu
17 PTC2 50 1KD-FTV, 2KD-FTV: Grzałka PTC
Przekaźnik
R1 1TR-FE, 2TR-FE: Klimatyzator tylny (RR CLR)
R2 1KD-FTV, 2KD-FTV, 5L-E: System żarzenia silnika (GLOW)
R3 1KD-FTV, 2KD-FTV, 5L-E: Klimatyzator tylny (RR CLR)
R4 1KD-FTV, 2KD-FTV: Grzałka PTC (PTC2)
R5 Elektryczne wentylatory chłodzące (FAN1)
R6 1KD-FTV, 2KD-FTV: Grzałka PTC (PTC1)
R7 Elektryczne wentylatory chłodzące (FAN2)
Zobacz także:  Toyota Prius (XW50) (2015-2022) - schematy bezpieczników i przekaźników

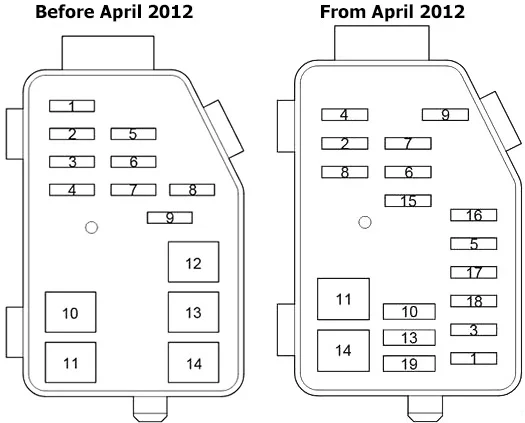

Dodatkowa skrzynka bezpieczników

Toyota HiAce (2004-2013) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 ECU-B 10 System komunikacji multipleksowej, system samozamykacza drzwi przesuwnych, system klimatyzacji, bezprzewodowy system zdalnego sterowania
2 ETCS 10 1TR-FE (od kwietnia 2012 r.), 2TR-FE: Elektroniczny system sterowania przepustnicą
A/F 15 1KD-FTV z DPF: nagrzewnica A/F, elektronicznie sterowana pompa paliwowa
3 PSD 25 System zamykania drzwi przesuwnych
4 ABS SOL 25 System zapobiegania blokady kół
5 TVSS 15
6 10 Oświetlenie osobiste, oświetlenie wewnętrzne, oświetlenie stopni, wskaźniki i mierniki
7 RADIO 15 System nagłośnienia
8 ALT-S 7,5 Ładowanie
9 DCC 30 Wszystkie elementy w bezpiecznikach „RADIO” i „DOME”.
10 40 Reflektor
11 ABS MTR 40 System zapobiegania blokady kół
12 Przed kwietniem 2012: –
13 30 System zamykania drzwi przesuwnych
14 AM2 30 Wszystkie elementy bezpieczników „IGN” i „MET IGN”, układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
15 Od kwietnia 2012: –
16 Od kwietnia 2012: –
17 Od kwietnia 2012: –
18 Od kwietnia 2012: –
19 Od kwietnia 2012: –
