W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Corolla Verso AR10 z lat: 2004, 2005, 2006, 2007, 2008, 2009.
Toyota Corolla Verso AR10 to pierwsza generacja kompaktowego minivana Corolla Verso, produkowana w latach 2002-2009. Ten model został zaprojektowany jako praktyczne i wszechstronne rozwiązanie dla rodzin, oferując przestronne wnętrze, liczne opcje siedzeń i niezawodność charakterystyczną dla marki Toyota. Oto kilka kluczowych informacji na temat Toyota Corolla Verso AR10:
Design i Rozmiar: Corolla Verso AR10 charakteryzowała się atrakcyjnym, choć umiarkowanie nowoczesnym designem jak na swoje czasy. Przód pojazdu miał charakterystyczne cechy marki Toyota, a nadwozie było zaprojektowane z myślą o zapewnieniu jak największej przestronności w kompaktowych wymiarach.
Wnętrze i Przestronność: Jednym z głównych punktów sprzedaży Corolla Verso AR10 było przestronne wnętrze i zdolność dostosowania konfiguracji siedzeń do potrzeb. Dzięki różnym opcjom regulacji siedzeń i składania oparć, można było dostosować układ wnętrza do przewozu pasażerów lub większych ładunków.
Wyposażenie i Komfort: Wersje wyposażeniowe Corolla Verso AR10 oferowały różne opcje i funkcje, w tym systemy multimedialne, klimatyzację, elektryczne sterowanie szyb i inne udogodnienia, aby zapewnić komfort jazdy pasażerom.
Silniki i Napęd: Model AR10 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslowskimi silnikami. Modele te były zaprojektowane, aby zapewnić oszczędność paliwa i wydajność w codziennej jeździe.
Bezpieczeństwo: Corolla Verso AR10 było wyposażone w poduszki powietrzne i inne podstawowe funkcje bezpieczeństwa. Chociaż w tamtych czasach standardy bezpieczeństwa były mniej zaawansowane niż dzisiaj, Toyota starała się zapewnić pewne podstawowe funkcje ochrony.
Popularność i Wpływ: Corolla Verso AR10 zdobyła pewne uznanie wśród rodzin poszukujących kompaktowego i przestronnego samochodu. Jej praktyczność, niezawodność i dostępność wersji z opcją siedzeń trzeciego rzędu przyczyniły się do jej popularności na niektórych rynkach.
Podsumowanie: Toyota Corolla Verso AR10 to pierwsza generacja minivana opartego na modelu Corolla, który oferował przestronność, komfort i niezawodność charakterystyczną dla marki Toyota. Chociaż już nie jest produkowany, pozostawia dziedzictwo jako praktyczny samochód dla rodzin, który wprowadził pewne innowacje do gamy Corolla.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

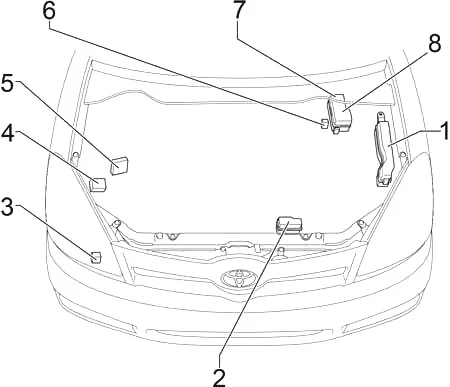

Komora silnika
- Skrzynka bezpiecznikowa
- Skrzynka przekaźnikowa
- Przekaźnik sterujący czyszczenia reflektorów
- ECU kontroli poślizgu z siłownikiem
- Sterownik wtryskiwacza (EDU)
- Przekaźnik świecy żarowej
- Dodatkowa skrzynka bezpieczników (1ZZ-FE, 3ZZ-FE)
- Dodatkowa skrzynka bezpieczników (1CD-FTV)

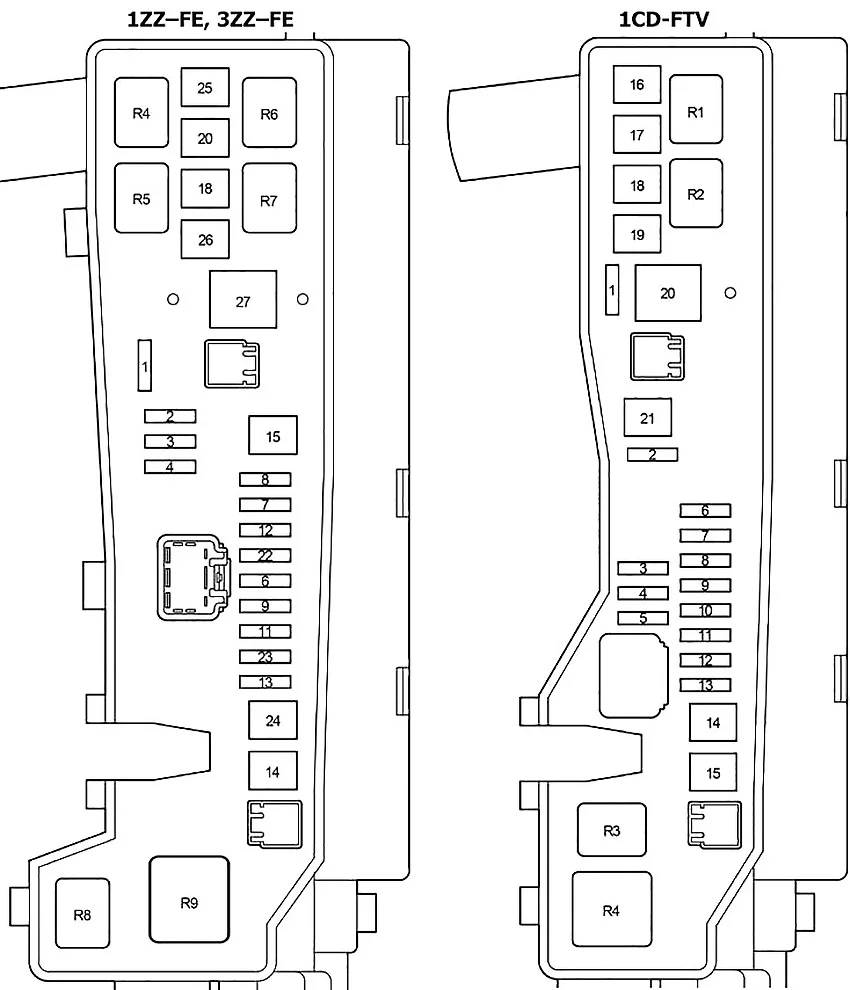

Schemat skrzynki bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
| 1 | – | – |
| 2 | 25 | 1CD-FTV: VSC |
| 25 | 1CD-FTV: ABS | |
| – | 1ZZ–FE, 3ZZ–FE: – | |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | 7,5 | Ładowanie |
| 7 | 30 | Bezpieczniki „ECU-B №2”, „DOME”, „RAD №2” |
| 8 | 7,5 | Tempomat, sterowanie silnikiem, zapłon, wielotrybowa skrzynia biegów manualna, system uruchamiania przyciskiem, system immobilizera silnika, system blokady układu kierowniczego |
| 9 | 10 | Kierunkowskaz i światło ostrzegawcze o zagrożeniu |
| 10 | 25 | 1CD-FTV: podgrzewacz paliwa |
| 11 | 15 | Klakson |
| 12 | 20 | Tempomat, kontrola silnika |
| 13 | 20 | System uruchamiania przyciskiem, system immobilizera silnika, system blokady kierownicy |
| 14 | 30 | System uruchamiania przyciskiem, system immobilizera silnika, system blokady kierownicy |
| 15 | 50 | Środek do czyszczenia reflektorów, reflektor |
| 16 | 50 | 1CD–FTV: „ACC”, „CIG”, „RAD №1”, „ECU-B №1”, „FL P/W”, „FR P/W”, „RL P/W”, „RR P /W” |
| 17 | 30 | 1CD-FTV: Środek do czyszczenia reflektorów |
| 18 | 40 | Klimatyzator, ogrzewanie |
| 19 | 30 | 1CD-FTV: Wentylator chłodnicy i wentylator skraplacza |
| 20 | 40 | Wentylator chłodnicy |
| 21 | 50 | 1CD-FTV: VSC |
| 40 | 1CD-FTV: ABS | |
| 22 | 20 | 1ZZ-FE, 3ZZ-FE: sterowanie silnikiem, zapłon, system uruchamiania przyciskiem, system immobilizera silnika, system blokady kierownicy |
| 23 | 10 | 1ZZ-FE, 3ZZ-FE: tempomat, sterowanie silnikiem |
| 24 | 50 | 1ZZ–FE, 3ZZ–FE: wielomodowa przekładnia manualna |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| Przekaźnik | ||
| R1 | 1CD–FTV: | |
| R2 | 1CD–FTV: | |
| R3 | 1CD-FTV: Elektryczny wentylator chłodzący | |
| R4 | Elektryczny wentylator chłodzący | |
| R5 | 1ZZ-FE, 3ZZ-FE: Elektryczny wentylator chłodzący | |
| R6 | 1ZZ–FE, 3ZZ–FE: – | |
| R7 | 1ZZ–FE, 3ZZ–FE: – | |
| R8 | 1ZZ–FE, 3ZZ–FE: – | |
| R9 | 1ZZ–FE, 3ZZ–FE: – | |
Skrzynka przekaźnikowa
| Numer | Ampery [A] | Opis |
| 1 | 10 | Reflektor lewy (światła drogowe) |
| 2 | 10 | Reflektor prawy (światła drogowe), miernik kombinowany |
| 3 | 10 | Reflektor lewy (światła mijania) |
| 4 | 10 | Reflektor prawy (światła mijania) |
| Przekaźnik | ||
| R1 | Klakson | |
| R2 | Podgrzewacz paliwa | |
| R3 | Reflektor | |
| R4 | Opornik | |
| R5 | Elektryczny wentylator chłodzący | |
Dodatkowa skrzynka bezpieczników (1CD-FTV)
| Numer | Ampery [A] | Opis |
| 1 | 30 | Nagrzewnica elektryczna (typ gorącego gazu) |
| 2 | 50 | Grzałka elektryczna (typ elektryczny) |
| 3 | 50 | Grzałka elektryczna (typ elektryczny) |
| 4 | 80 | Świeca żarowa |
| 5 | 140 | Przekaźnik IG1, Przekaźnik TAIL, Przekaźnik Seat HTR, „H-LP CLN”, „AM1 №1”, „RDI”, „CDS”, „VSC” (50A), „VSC” (25A), „ABS” (40A ), „ABS” (25A), „H/CLN”, „RR DEF”, „GLOW”, „HTR NO1”, „HTR NO2”, „RFGHTR”, „AM1 №2”, „RR FOG”, „ Bezpieczniki S/ROOF”, „STOP”, „P/POINT”, „FR FOG”, „OBD2”, „DOOR” |
| Przekaźnik | ||
| R1 | Nagrzewnica elektryczna (typ gorącego gazu) | |
| R2 | Grzałka elektryczna (typ elektryczny) | |
| R3 | Grzałka elektryczna (typ elektryczny) | |
Dodatkowa skrzynka bezpieczników (1ZZ–FE, 3ZZ–FE)
| Numer | Ampery [A] | Opis |
| 1 | 10 | Tempomat, kontrola silnika |
| 2 | 7,5 | Kontrola silnika |
| 3 | 25 | VSC |
| 25 | ABS | |
| 4 | 100 | Przekaźnik IG1, Przekaźnik TAIL, Przekaźnik Seat HTR, „H-LP CLN”, „AM1 №1”, „RDI”, „CDS”, „VSC” (50A), „VSC” (25A), „ABS” (40A ), „ABS” (25A), „H/CLN”, „RR DEF”, „AM1 №2”, „RR MGŁA”, „S/ROOF”, „STOP”, „P/POINT”, „FR MGŁA ”, bezpieczniki „OBD2”, „DOOR” |
| 5 | 50 | VSC |
| 40 | ABS | |
| 6 | 50 | „ACC”, „CIG”, „RAD №1”, „ECU-B №1”, „FL P/W”, „FR P/W”, „RL P/W”, „RR P/W” |
| 7 | 30 | Środek do czyszczenia reflektorów |
| Przekaźnik | ||
| R1 | Moduł sterujący silnika | |
| R2 | Zapłon | |
| R3 | ||

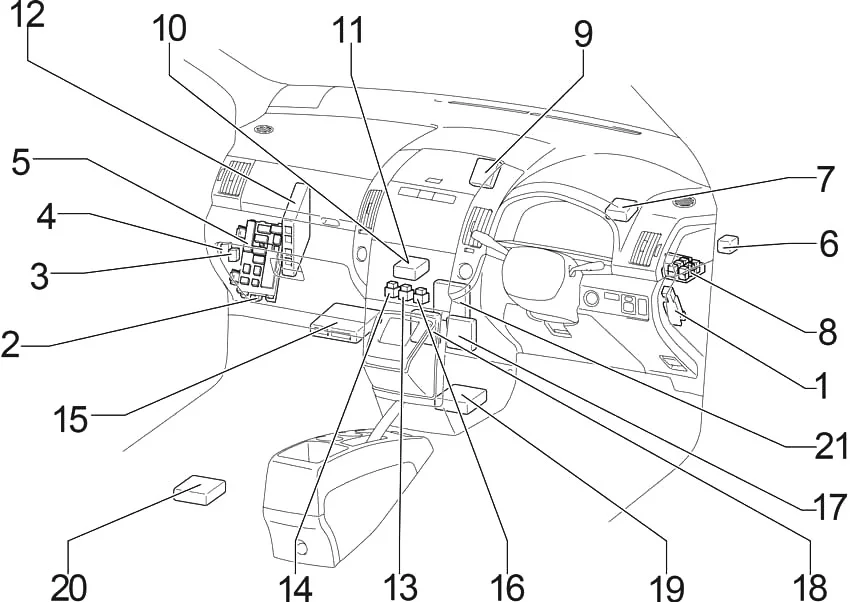

Przedział pasażerski

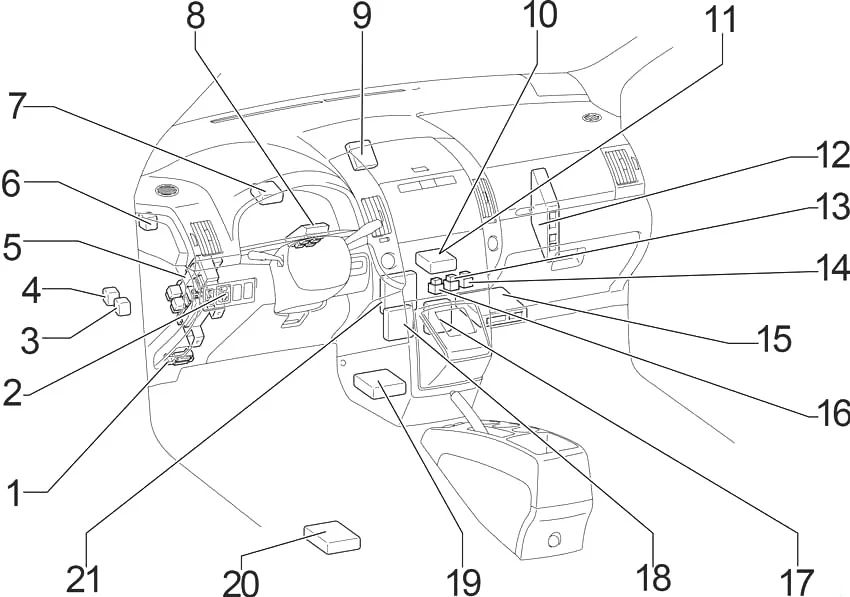

Ruch lewostronny
Kierownica z prawej strony
- Dodatkowa skrzynka bezpieczników
- ECU nadwozia
- Przekaźnik odmgławiacza tylnej szyby
- Przekaźnik otwarcia obwodu
- Skrzynka bezpiecznikowa
- Włącz migacz sygnału
- Odbiornik kontroli drzwi
- Blok złącza centralnego
- Klucz transpondera ECU
- Zespół sterowania klimatyzacją (automatyczna klimatyzacja)
- Wzmacniacz klimatyzacji
- ECU silnika
- Skrzynka przekaźnikowa №2
- Skrzynka przekaźnikowa №3
- Wielomodowy ECU ręcznej skrzyni biegów
- Skrzynka przekaźnikowa №1
- Przekaźnik wycieraczek szyby przedniej
- ECU sonaru luzu
- Centrum montażu czujnika poduszki powietrznej
- Kontroler kamery
- ECU kontroli zapłonu

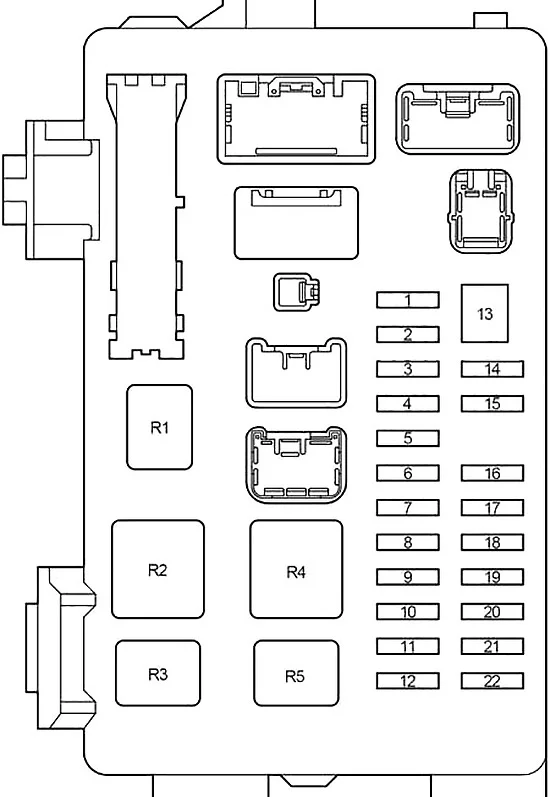

Schemat skrzynki bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej.
| Numer | Ampery [A] | Opis |
| 1 | 10 | Tempomat, sterowanie silnikiem, wielomodowa skrzynia biegów manualna, system uruchamiania przyciskiem, system immobilizera silnika, system blokady kierownicy, ostrzeżenie o pasach bezpieczeństwa, SRS |
| 2 | 20 | Przesuwany dach |
| 3 | 7,5 | Tylne światło przeciwmgielne |
| 4 | 15 | Przednie światło przeciwmgielne |
| 5 | 7,5 | Tempomat, sterowanie silnikiem, system uruchamiania przyciskiem, system immobilizera silnika, system blokady kierownicy |
| 6 | 7,5 | Klimatyzacja (ręczna klimatyzacja), otwieranie tylnych drzwi, przednie światło przeciwmgielne, oświetlenie, oświetlenie wewnętrzne, przypomnienie o kluczyku i przypomnienie o świetle, asystent parkowania TOYOTA |
| 7 | 20 | Tylna wycieraczka i spryskiwacz |
| 8 | 7,5 | System audio, system nawigacji, światło cofania, monitor wspomagający skręcanie, wielomodowa skrzynia biegów manualna, asystent parkowania TOYOTA, kierunkowskaz i światło ostrzegawcze |
| 9 | 15 | Zapalniczka |
| 10 | 10 | Klimatyzator, ogrzewanie, ogrzewanie elektryczne (typ gorącego gazu), ogrzewanie siedzenia |
| 11 | – | – |
| 12 | 7,5 | System audio, monitor wspomagający skręcanie, reflektor (ze światłami do jazdy dziennej), system nawigacji, gniazdo zasilania, system uruchamiania przyciskiem, system immobilizera silnika, system blokady kierownicy, lusterko zdalnego sterowania, asystent parkowania TOYOTA |
| 13 | 30 | Ogrzewanie lusterek, odmgławiacz tylnej szyby |
| 14 | 10 | Licznik kombinowany, sterowanie silnikiem (1ZZ-FE, 3ZZ-FE), kontrola poziomu świateł przednich, przypomnienie o kluczyku i przypomnienie o świetle, tylne światło przeciwmgielne, światło tylne |
| 15 | 7,5 | System diagnostyki pokładowej |
| 16 | 15 | Gniazdo zasilania |
| 17 | 25 | Otwieranie tylnych drzwi, sterowanie zamkiem drzwi, podwójna blokada, reflektor (ze światłem do jazdy dziennej), oświetlenie wewnętrzne, przypomnienie o kluczyku i przypomnienie o świetle, system uruchamiania przycisku, system immobilizera silnika, system blokady kierownicy, bezprzewodowa kontrola zamka drzwi |
| 18 | 25 | Przednia wycieraczka i spryskiwacz, środek do czyszczenia reflektorów |
| 19 | 7,5 | ABS, ładowanie, podgrzewacz paliwa, wentylator chłodnicy i wentylator skraplacza (1CD-FTV), wentylator chłodnicy (1ZZ-FE, 3ZZ-FE), VSC |
| 20 | 20 | Podgrzewacz siedzeń |
| 21 | 10 | ABS, automatyczne lusterko EC odporne na odblaski, otwieranie tylnych drzwi, monitor wspomagający zakręty, tempomat, środek do czyszczenia reflektorów, reflektor (ze światłem do jazdy dziennej), oświetlenie wewnętrzne, przypomnienie o kluczyku i przypomnienie o świetle, ogrzewanie lusterek, szyba elektryczna, system uruchamiania za pomocą przycisku, System immobilizera silnika, system blokady kierownicy, odmgławiacz tylnej szyby, ostrzeżenie o pasach bezpieczeństwa, dach przesuwny, SRS, asystent parkowania TOYOTA, VSC |
| 22 | 15 | ABS, tempomat, sterowanie silnikiem, wielotrybowa manualna skrzynia biegów, system uruchamiania przyciskiem, system immobilizera silnika, system blokady układu kierowniczego, światło stopu, VSC |
| Przekaźnik | ||
| R1 | – | |
| R2 | Podgrzewacz | |
| R3 | Podgrzewacz siedzeń | |
| R4 | Zapłon | |
| R5 | Światła tylne | |
| Numer | Ampery [A] | Opis |
| 1 | 25 | System uruchamiania przyciskiem, system immobilizera silnika, system blokady kierownicy (LHD) |
| 2 | 20 | Tylne lewe okno zasilania |
| 3 | 20 | Tylne prawe okno zasilania |
| 4 | 20 | Przednie lewe okno zasilania |
| 5 | 20 | Przednie prawe okno zasilania |
| 6 | 7,5 | Ręczna skrzynia biegów wielomodowa |
| 7 | – | – |
| 8 | – | – |
| 9 | 10 | Klimatyzator (ręczna klimatyzacja), nagrzewnica elektryczna (typ gorącego gazu) |
| 10 | 5 | ABS, Klimatyzacja, System audio, Ładowanie, Licznik kombinowany, Monitor wspomagający zakręty, Tempomat, Podwójna blokada, Sterowanie silnikiem, Oświetlenie, Oświetlenie wewnętrzne, Przypomnienie o kluczyku i przypomnienie o świetle, Wielotrybowa skrzynia biegów manualna, System nawigacyjny, Nagrzewnica elektryczna, System uruchamiania przyciskiem, system immobilizera silnika, system blokady kierownicy, ostrzeżenie o pasach bezpieczeństwa, dach przesuwny, SRS, asystent parkowania TOYOTA , VSC |
| 11 | 7,5 | Sterowanie silnikiem (1ZZ-FE, 3ZZ-FE), odmgławiacz tylnej szyby |
| 12 | 10 | Podgrzewacz lusterek |
| 13 | 15 | System audio, system nawigacji, monitor asystenta zakrętów, asystent parkowania TOYOTA |
| 14 | 7,5 | ABS, klimatyzacja, system audio, system nawigacyjny, ładowanie, licznik kombinowany, monitor wspomagania zakrętów, tempomat, podwójna blokada, sterowanie silnikiem, sterowanie silnikiem, oświetlenie, oświetlenie wewnętrzne, przypomnienie o kluczyku i przypomnienie o świetle, wielotrybowa skrzynia biegów manualna, Ogrzewanie, system uruchamiania przyciskiem, system immobilizera silnika, system blokady kierownicy, ostrzeżenie o pasach bezpieczeństwa, dach przesuwny, SRS, asystent parkowania TOYOTA, VSC |
| 15 | 7,5 | Klimatyzator, mechanizm otwierania tylnych drzwi, sterowanie zamkiem drzwi, podwójna blokada, środek do czyszczenia reflektorów, reflektor (ze światłem dziennym), ogrzewanie, oświetlenie wewnętrzne, przypomnienie o kluczyku i przypomnienie o świetle, system uruchamiania za pomocą przycisku, system immobilizera silnika, system blokady kierownicy, TOYOTA Asystent parkowania, bezprzewodowa kontrola zamka drzwi |
| 16 | – | – |
Skrzynki przekaźnikowe
| Numer | Przekaźnik |
| Skrzynka przekaźnikowa 1 | |
| R1 | Akcesoria (ACC) |
| R2 | Rozrusznik (ST) |
| Skrzynka przekaźnikowa 2 | |
| R1 | Gniazdo zasilania |
| R2 | Zapłon (IG2) |
| Skrzynka przekaźnikowa 3 | |
| R1 | Przednie światło przeciwmgielne |
| R2 | Tylne światło przeciwmgielne |
