W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Highlander XU40 z lat: 2011, 2012, 2013.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

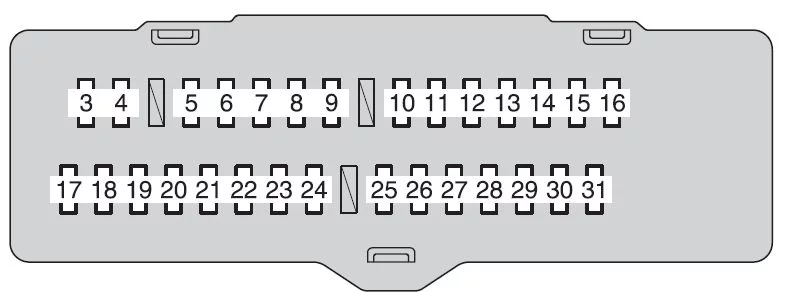

Przedział pasażerski
Skrzynka bezpieczników znajduje się pod tablicą rozdzielczą (po stronie kierowcy), pod pokrywą.
| Numer | Ampery [A] | Opis |
| 1 | 30 | Ogrzewanie siedzeń |
| 2 | 30 | Okna elektryczne |
| 3 | 25 | Okna elektryczne |
| 4 | 25 | Okna elektryczne |
| 5 | 15 | Przednie światła przeciwmgielne |
| 6 | 7,5 | System diagnostyki pokładowej |
| 7 | 7,5 | Brak obwodu |
| 8 | 10 | Ulepszony system kontroli stabilności pojazdu, system komunikacji multipleksowej, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system blokady zmiany biegów, światła stopu |
| 9 | 25 | Okna elektryczne |
| 10 | 7,5 | System startowy |
| 11 | 30 | Ogrzewanie siedzeń |
| 12 | 10 | System klimatyzacji |
| 13 | 7,5 | Brak obwodu |
| 14 | 20 | Elektryczny szyberdach |
| 15 | 15 | Światła postojowe, światła tylne, światła tablicy rejestracyjnej, przednie światła przeciwmgielne, światła przyczepy |
| 16 | 7,5 | Oświetlenie schowka na rękawiczki, oświetlenie tablicy przyrządów, podświetlenie przełącznika |
| 17 | 10 | System komunikacji Multiplex, elektryczny dach księżycowy, elektronicznie sterowana automatyczna skrzynia biegów, elektryczne tylne drzwi, Ogrzewanie siedzeń, system ostrzegania o ciśnieniu w oponach, elektroniczne wspomaganie kierownicy, przeciwodblaskowe lusterko wsteczne, system blokady zmiany biegów, system ostrzegania o ciśnieniu w oponach |
| 18 | 7,5 | Ulepszony system kontroli stabilności pojazdu |
| 19 | 10 | System klimatyzacji |
| 20 | 20 | Wycieraczki i spryskiwacze przedniej szyby |
| 21 | 20 | Ogrzewanie siedzeń |
| 22 | 10 | System audio, światła cofania, system ładowania, światła awaryjne, system kontroli trakcji, odladzacz wycieraczek przedniej szyby, system klimatyzacji, system ładowania, system monitorowania widoku z tyłu, światła przyczepy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 23 | 30 | Wycieraczki i spryskiwacze przedniej szyby |
| 24 | 15 | Wycieraczka i spryskiwacz tylnej szyby |
| 25 | 10 | Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady kierownicy, układ przeciwblokujący, inteligentny system kluczyka, układ poduszek powietrznych SRS |
| 26 | 7,5 | Wskaźniki i mierniki, system monitorowania widoku z tyłu |
| 27 | 7,5 | Zewnętrzne lusterka wsteczne, system blokady zmiany biegów, system inteligentnego klucza, system komunikacji multipleksowej |
| 28 | 10 | Gniazdo zasilania |
| 29 | 20 | Gniazdo zasilania |
| 30 | 7,5 | System audio, zegar, tylny system rozrywki, system ładowania, oświetlenie wnętrza, oświetlenie osobiste |

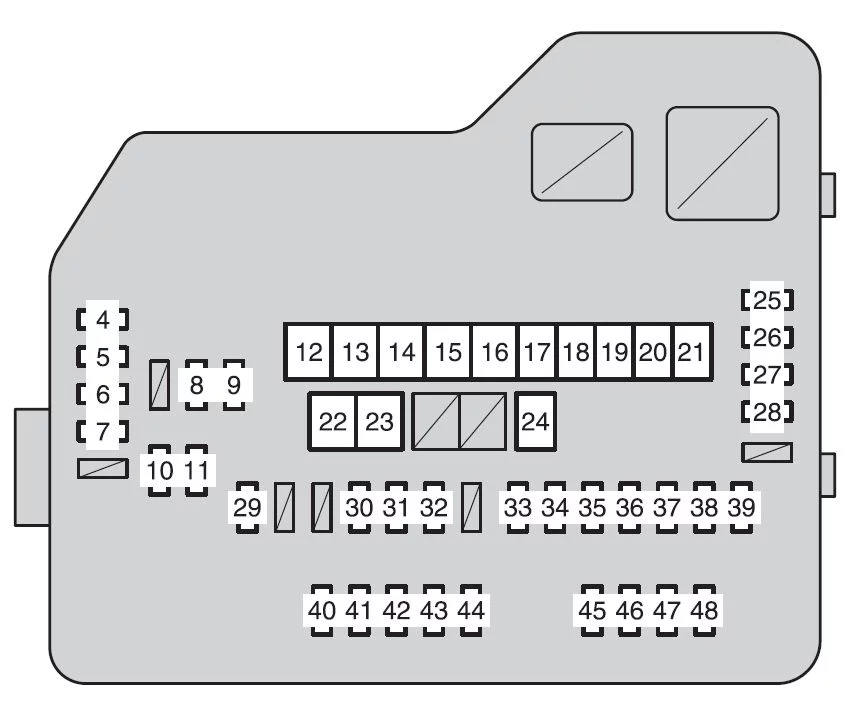

Komora silnika
| Numer | Ampery [A] | Opis |
| 1 | 7,5 | Zapasowy bezpiecznik |
| 2 | 15 | Zapasowy bezpiecznik |
| 3 | 25 | Zapasowy bezpiecznik |
| 4 | 10 | Odmgławiacz tylnej szyby |
| 5 | 20 | Odmgławiacze zewnętrznych lusterek wstecznych |
| 6 | 20 | Gniazdo zasilania |
| 7 | 25 | Multipleksowy system komunikacji |
| 8 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 9 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 10 | 15 | System startowy |
| 11 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa |
| 12 | 50 | System klimatyzacji |
| 13 | 50 | Ulepszony system kontroli stabilności pojazdu |
| 14 | 50 | Elektryczny wentylator chłodzący |
| 15 | 30 | Ulepszony system kontroli stabilności pojazdu |
| 16 | 50 | System klimatyzacji |
| 17 | 30 | System klimatyzacji |
| 18 | 30 | System klimatyzacji |
| 19 | 40 | System klimatyzacji |
| 20 | 30 | Odmgławiacz tylnej szyby |
| 21 | 30 | Zasilanie tylne drzwi |
| 22 | 140 | MIR HTR, WYLOT PWR, DRZWI NR1, HTR, RR DEF, WENTYLATOR GŁÓWNY, VSC NR1, PTC NR1, RR CLR, PTC NR2, PTC NR3, VSC NR2, PBD |
| 23 | 80 | Elektryczne wspomaganie kierownicy |
| 24 | 30 | System startowy |
| 25 | 10 | Tylny system rozrywki |
| 26 | 15 | System nagłośnienia |
| 27 | 10 | Czujnik sterowania, wskaźniki i mierniki, zegar, główny sterownik ECU, bezprzewodowy pilot zdalnego sterowania, inteligentny system kluczyka, elektryczne tylne drzwi, wyświetlacz wielofunkcyjny, system klasyfikacji pasażerów z przodu |
| 28 | 10 | Światła próżności, oświetlenie osobiste, oświetlenie wnętrza, wskaźniki i mierniki, lampka wyłącznika silnika, oświetlenie sufitowe w drzwiach |
| 29 | 30 | Światła przyczepy |
| 30 | 20 | System blokady kierownicy |
| 31 | 25 | Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, EFI NO.2, EFI NO.3 |
| 32 | 15 | Włącz światła sygnalizacyjne |
| 33 | 25 | INJ NR 1, INJ NR 2, ZAPŁON, WSKAŹNIK NR 2 |
| 34 | 15 | System nagłośnienia |
| 35 | 7,5 | Brak obwodu |
| 36 | 15 | Odmrażacz wycieraczek przedniej szyby |
| 37 | 10 | Szklany właz, system komunikacji multipleksowej, zewnętrzne oświetlenie stóp |
| 36 | 7,5 | System ładowania |
| 39 | 7,5 | Multipleksowy system komunikacji |
| 40 | 15 | Reflektor lewy (światło drogowe) |
| 41 | 15 | Reflektor prawy (światło drogowe) |
| 42 | 15 | Reflektor lewy (światło mijania) |
| 43 | 15 | Reflektor prawy (światła mijania) |
| 44 | 10 | Klakson |
| 45 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa, inteligentny system klucza |
| 46 | 10 | Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny system sterowania przepustnicą |
| 47 | 20 | Czujnik stosunku powietrza do paliwa |
| 48 | 7,5 | Klakson |
Dodatkowa skrzynka bezpieczników
| Numer | Nazwa | Ampery [A] | Opis |
| 1 | INV-W/P | 15 | Brak obwodu |
| 2 | IGCT NR 2 | 7,5 | Brak obwodu |
| 3 | A/C – D | 10 | Brak obwodu |
