Toyota Highlander XU40 (2008-2010) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Highlander XU40 z lat: 2008, 2009, 2010.

Sprawdzanie oraz wymiana bezpieczników Toyota Highlander XU40 (2008-2010)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Toyota Highlander XU40 (2008-2010)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski Toyota Highlander XU40 (2008-2010)

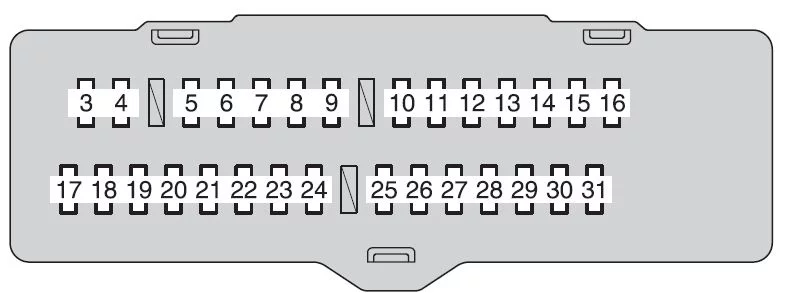

Toyota Highlander XU40 (2008-2010) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30	Moc siedzeń
2	30	Okna elektryczne
3	25	Okna elektryczne
4	25	Okna elektryczne
5	15	Przednie światła przeciwmgielne
6	7,5	System diagnostyki pokładowej
7	25	Odmrażacz do wycieraczek
8	10	Światła stopu, ulepszony system kontroli stabilności pojazdu
9	25	Okna elektryczne
10	7,5	System startowy
11	7,5	Brak obwodu
12	10	System klimatyzacji
13	7,5	Brak obwodu
14	30	Elektryczny szyberdach
15	15	Światła postojowe, światła tylne, światła tablicy rejestracyjnej, przednie światła przeciwmgielne, światła przyczepy
16	7,5	Światła awaryjne w schowku na rękawiczki, system audio, zewnętrzne lusterka wsteczne odmgławiacze, zegar, system elektrycznego zamka drzwi, ogrzewanie siedzeń, tylny system rozrywki, ulepszony system kontroli stabilności pojazdu, pokrętło sterowania oświetleniem tablicy przyrządów, elektronicznie sterowany przełącznik skrzyni biegów, automatyczna skrzynia biegów, system kontroli wspomagania zjazdu, przełączniki sterowania
17	10	System komunikacji Multiplex, elektryczny szyberdach, elektronicznie sterowana automatyczna skrzynia biegów, elektryczne tylne drzwi, ogrzewanie siedzeń, system ostrzegania o ciśnieniu w oponach, elektroniczne wspomaganie kierownicy, automatyczna skrzynia biegów
18	7,5	Ulepszony system kontroli stabilności pojazdu
19	10	System klimatyzacji
20	20	Wycieraczki i spryskiwacze przedniej szyby
21	20	Ogrzewanie siedzeń
22	10	System audio, odmgławiacze lusterek zewnętrznych, światła cofania, system ładowania, światła awaryjne, system kontroli trakcji, pokrętło sterowania oświetleniem tablicy przyrządów, odmrażacz do wycieraczek przedniej szyby
23	30	Wycieraczki i spryskiwacze przedniej szyby
24	15	Wycieraczka i spryskiwacz tylnej szyby
25	10	Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady kierownicy, układ przeciwblokujący, inteligentny system kluczyka, układ poduszek powietrznych SRS
26	7,5	Wskaźniki i mierniki, tylny monitor
27	7,5	Elektryczne lusterko wsteczne, system blokady zmiany biegów, system inteligentnego klucza
28	10	Gniazdo zasilania
29	20	Gniazdo zasilania
30	7,5	System audio, zegar, tylny system rozrywki, system ładowania, oświetlenie wnętrza, oświetlenie osobiste
31	15	Odmgławiacze zewnętrznych lusterek wstecznych

Komora silnika Toyota Highlander XU40 (2008-2010)

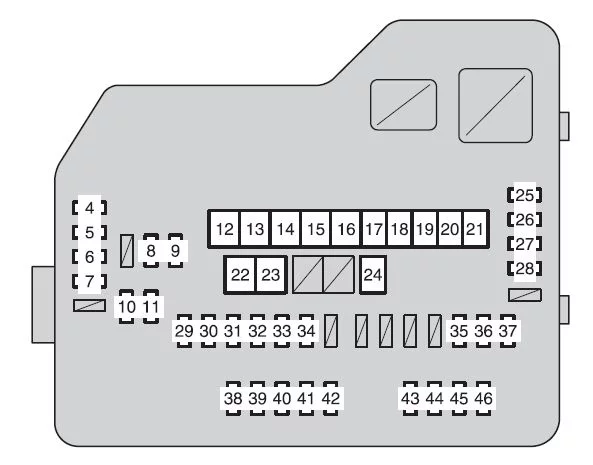

Toyota Highlander XU40 (2008-2010) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	7,5	Zapasowy bezpiecznik
2	15	Zapasowy bezpiecznik
3	25	Zapasowy bezpiecznik
4	10	Odmgławiacz tylnej szyby
5	20	Odmgławiacze zewnętrznych lusterek wstecznych
6	20	Gniazdo zasilania
7	25	Multipleksowy system komunikacji
8	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
9	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
10	15	System startowy
11	10	System startowy
12	50	System klimatyzacji
13	50	Ulepszony system kontroli stabilności pojazdu
14	50	Elektryczny wentylator chłodzący
15	30	Ulepszony system kontroli stabilności pojazdu
16	50	Grzałka PTC
17	30	Grzałka PTC
18	30	Grzałka PTC
19	40	System klimatyzacji
20	30	Odmgławiacz tylnej szyby
21	30	Zasilanie tylne drzwi
22	140	MIR HTR, P/OUT, DOOR 1, HTR, RR DEF, FAN MAIN, ABS NO.1, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, ABS NO.2, PBD
23	80	Elektryczne wspomaganie kierownicy
24	30	System startowy
25	10	Tylny system rozrywk
26	15	System nagłośnienia
27	10	Czujnik sterowania, wskaźniki i mierniki, zegar, system klimatyzacji, główny sterownik ECU, bezprzewodowy pilot zdalnego sterowania, inteligentny system kluczy, tylne drzwi z zasilaniem, pokładowy system diagnostyczny
28	10	Światła w progach drzwi, oświetlenie osobiste, oświetlenie wewnętrzne, wskaźniki i mierniki, lampka wyłącznika silnika, oświetlenie sufitowe drzwi, tylne drzwiczki zasilania
29	15	System nagłośnienia
30	30	Światła przyczepy
31	25	INJ NR 1, INJ NR 2
32	20	System blokady kierownicy
33	25	EFI NR 2, EFI NR 3
34	15	Włącz światła sygnalizacyjne
35	10	System zamka drzwi, system komunikacji multipleksowej
36	7,5	System ładowania
37	7,5	Multipleksowy system komunikacji
38	15	Reflektor lewy (światło drogowe)
39	15	Reflektor prawy (światło drogowe)
40	15	Reflektor lewy (światło mijania)
41	15	Reflektor prawy (światła mijania)
42	10	Klakson
43	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa, inteligentny system klucza
44	10	Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny system sterowania przepustnicą
45	20	Czujnik stosunku powietrza do paliwa
46	7,5	Klakson

Dodatkowa skrzynka bezpieczników Toyota Highlander XU40 (2008-2010)

Toyota Highlander XU40 (2008-2010) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15	Brak obwodu
2	7,5	Brak obwodu
3	10	Brak obwodu

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
