Toyota Highlander XU20 (2001-2007) – schematy bezpieczników i przekaźników

Rocznik 2001-2007
Zaktualizowano 17.01.2025
Toyota Highlander XU20 (2001-2007) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Highlander XU20 z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Sprawdzanie oraz wymiana bezpieczników Toyota Highlander XU20 (2001-2007)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Toyota Highlander XU20 (2001-2007)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

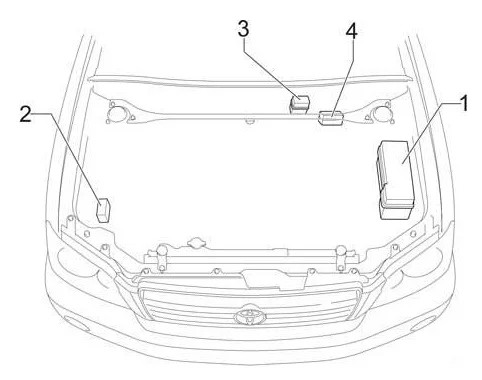

Komora silnika Toyota Highlander XU20 (2001-2007)

Układ

Toyota Highlander XU20 (2001-2007) - schematy bezpieczników i przekaźników

Opis

  1. Skrzynka bezpieczników i przekaźników
  2. Jednostka sterująca hamulca
  3. Skrzynka przekaźników ABS
  4. Dodatkowa skrzynka bezpieczników

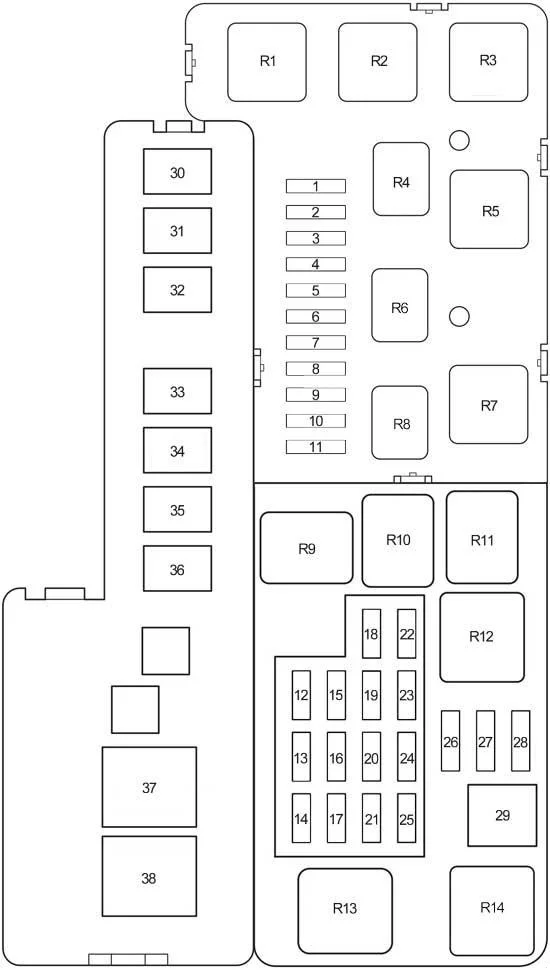

Skrzynka bezpieczników i przekaźników w Toyota Highlander XU20 (2001-2007)

Znajduje się pod kapturem po lewej stronie.

Toyota Highlander XU20 (2001-2007) - schematy bezpieczników i przekaźników

Opis

1 –
2 –
3 25A A / F – 2004-2007: Czujnik stosunku powietrza do paliwa
4 CRT 7.5A – 2004-2007: Rozrywka dla tylnych siedzeń, nawigacja
5 7,5A STARTER – 2004-2007: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
6 7,5A STARTER – 2001-2003: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
7 7,5A ABS3 – 2001-2003: VSC
10A EFI NR 2 – 2004-2007: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
8 15A HEAD LP RH LWR – 2001-2003: Światło mijania prawe
10A ETCS – 2004-2007: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
9 15A HEAD LP LH LWR – 2001-2003: Światło mijania lewe
15A RR HTR – 2004-2007: Tylna klimatyzacja (nagrzewnica)
10 25A A / F – 2001-2003: Czujnik stosunku paliwa do powietrza
15A H − LP RH LWR – 2004-2007: Światło mijania prawe
11 15A H − LP LH LWR – 2004-2007: Światło mijania lewe
12 7,5A ALT − S – System ładowania
13 20A POWER OUTLET2 – 2004-2007: Gniazda
14 20A HOLOWANIE – Oświetlenie przyczepy
15 10A KLAKSON – Sygnał dźwiękowy
16 BEZPIECZEŃSTWO 15A – System antykradzieżowy
17 10A HEAD LP RH UPR – 2001-2003: Światła drogowe prawe
10A H − LP RH UPR – 2004-2007: Światła drogowe prawe
18 7,5A ECU-B – System antykradzieżowy, klimatyzacja, VSC, zestaw wskaźników, centralny zamek, szyberdach, system klasyfikacji pasażerów z przodu, centralka elektryczna nadwozia
19 20A EFI – 2001-2003: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, pompa paliwa, immobilizer
20A EFI NO.1 – 2004-2007: Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, pompa paliwa
20 BLOKADA DRZWI 25A – Centralny zamek, system antywłamaniowy
21 10A HEAD LP LH UPR – 2001-2003: Światła drogowe lewe
10A H − LP LH UPR – 2004-2007: Światła drogowe lewe
22 RADIO 25A NR 1 – System audio
23 10A DOME – oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie wyłącznika zapłonu, centralny zamek, zestaw wskaźników, nawigacja, oświetlenie lusterek w osłonie przeciwsłonecznej
24 Niski
25 15A – Alarm zagrożenia, oświetlenie tablicy przyrządów, oświetlenie przyczepy
26 7,5A Zapasowy bezpiecznik
27 15A Zapasowy bezpiecznik
28 Bezpiecznik zapasowy 25A
29 40A MAIN – 2001-2003: Bezpieczniki: „HEAD LP RH LWR”, „HEAD LP LH LWR”, „HEAD LP RH UPR”, „HEAD LP LH UPR”
40A MAIN – 2004-2007: Bezpieczniki: „H − LP RH LWR”, „H − LP LH LWR”, „H − LP RH UPR”, „H − LP LH UPR”
30 30A AM2 – wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ rozruchowy
31 40A ABS2 – 2001-2003: ABS, VSC
50A ABS2 – 2004-2007: ABS, VSC
32 40A ABS2 – 2001-2003: ABS, VSC
30A ABS2 – 2004-2007: ABS, VSC
33 NAGRZEWNICA 50A – 2001-2003: Klimatyzator
50A HTR – 2004-2007: Klimatyzator
34 30A RDI – Wentylator chłodzący
35 30A RR DEF – Ogrzewanie tylnej szyby
36 30A CDS – Wentylator chłodzący
37 140A ALT – Bezpieczniki: “ABS1”, “ABS2”, “RDI”, CDS “”, RR DEF “”, GRZEJNIK “”, AM1 “”, AM2 “”, OGON “, “PANEL”, “STOP”, “ S / DACH”, „SIEDZISKO HTR”
38 50A RDI
Przekaźnik
R1 Wentylator chłodzący (FAN NO.1)
R2 Rozrusznik
R3 Wentylator chłodzący (FAN NO.3)
R4 Czujnik stosunku paliwa do powietrza (A/F)
R5 Falownik
R6 –
R7 Wentylator chłodzący (FAN NO.2)
R8 –
R9 Sprzęgło sprężarki klimatyzacji (MG CLT)
R10 Sygnał dźwiękowy
R11 Jednostka sterująca silnika (EFI)
R12 Podgrzewana tylna szyba
R13 Reflektory (REFLEKTORY)
R14 –

Toyota Highlander XU20 (2001-2007) – Skrzynka przekaźników ABS

Toyota Highlander XU20 (2001-2007) - schematy bezpieczników i przekaźników

Opis

  • 1 –
  • R1 –
  • R2 – przekaźnik ABS
  • R3 – przekaźnik ABS

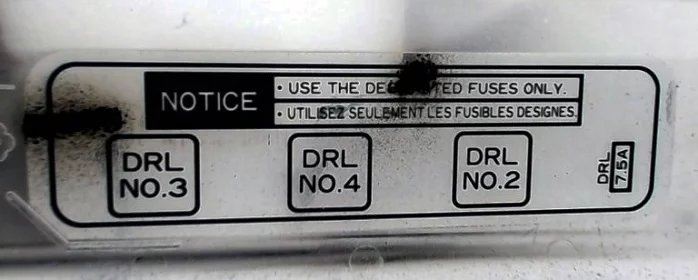

Dodatkowa skrzynka

Toyota Highlander XU20 (2001-2007) - schematy bezpieczników i przekaźników

Opis

  • DRL 7,5А – Światła do jazdy dziennej
  • R1 Przekaźnik świateł do jazdy dziennej (DRL NO.2)
  • R2 Przekaźnik świateł do jazdy dziennej (DRL NO.4)
  • R3 Przekaźnik świateł do jazdy dziennej (DRL NO.3)

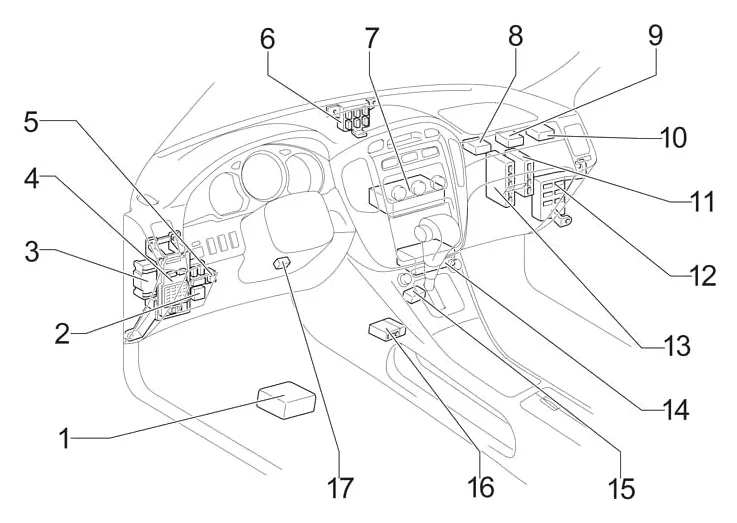

Toyota Highlander XU20 (2001-2007) – Przedział pasażerski

Układ

Toyota Highlander XU20 (2001-2007) - schematy bezpieczników i przekaźników

Opis

  1. Jednostka sterująca nawigacją
  2. Przekaźnik grzałki
  3. Skrzynka przekaźnikowa
  4. Skrzynka bezpiecznikowa
  5. Przekaźnik kierunkowskazów (alarm)
  6. Blok dystrybucyjny
  7. Jednostka sterująca klimatyzacją (bez nawigacji)
  8. Jednostka sterująca antykradzieżowa
  9. Blokada bramy sieciowej
  10. Kluczowy komputer transpondera
  11. Elektryczna jednostka sterująca nadwozia
  12. Blok dystrybucyjny
  13. Jednostka sterująca silnika
  14. Jednostka sterująca klimatyzacją (z nawigacją)
  15. Blokada dźwigni zmiany biegów
  16. Centralna poduszka powietrzna
  17. Kluczowy wzmacniacz transpondera

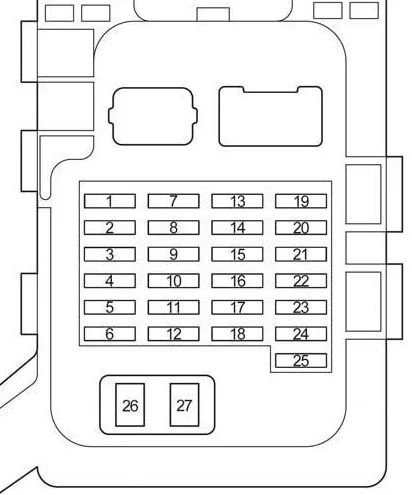

Toyota Highlander XU20 (2001-2007) – Skrzynka bezpiecznikowa

Znajduje się w dolnej części deski rozdzielczej.

Toyota Highlander XU20 (2001-2007) - schematy bezpieczników i przekaźników

Opis

1 7.5A IGN – 2001-2003: Zestaw wskaźników, system poduszek powietrznych SRS
10A IGN – 2004-2007: Zestaw wskaźników, system poduszek powietrznych SRS, wielopunktowy system wtrysku paliwa / sekwencyjny wielopunktowy system wtrysku paliwa, system klasyfikacji pasażerów z przodu
2 7,5A RADIO NO.2 – System audio, blokada dźwigni zmiany biegów, nawigacja, system rozrywki pasażera z tyłu, klimatyzacja, ECU nadwozia
3 15A CIG – Zapalniczka
4 20A D RR DRZWI – 2001-2003: Podnośnik szyby
20A D RR DRZWI – 2004-2007: Podnośnik szyby
5 15A PWR OUTLET – 2001-2003: Gniazda
15A PWR OUTLET – 2004-2007: Gniazda
6 10A FR FOG – 2001-2003: Przednie światło przeciwmgielne
20A FR FOG – 2004-2007: Przednie światło przeciwmgielne
7 15A SRS-IG – 2001-2003: System poduszek powietrznych SRS
8 15A ECU-IG – 2001-2003: Szyberdach, ABS, VSC, blokada dźwigni zmiany biegów, system ładowania, tempomat, światła awaryjne, system startowy
10A ECU-IG – 2004-2007: Szyberdach, ABS, VSC, blokada dźwigni zmiany biegów, system ładowania, system startowy
9 25A WIPER – Wycieraczka i spryskiwacz
10 20A P RR DRZWI – 2001-2003: Podnośnik szyby
20A DRZWI PRR – 2004-2007: Podnośnik szyby
11 25A P FR DOOR – 2001-2003: Podnośnik szyby, oświetlenie drzwi, centralny zamek
25A D FR DOOR – 2004-2007: Podnośnik szyby, oświetlenie drzwi, centralny zamek
12 20A – Szyberdach
13 15A – 2001-2003: Klimatyzator, wentylator chłodzący, podgrzewana szyba tylna, podgrzewane lusterka, zestaw wskaźników
10A HEATER – 2004-2007: Klimatyzator, wentylator chłodzący, podgrzewana tylna szyba, podgrzewane lusterka, zestaw wskaźników
14 7,5A IG1 – Lampy cofania, VSC, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, podgrzewane lusterka, centralny zamek, nawigacja, ECM nadwozia
15 15A RR WIP – Tylna wycieraczka
16 20A STOP – światła stopu, dodatkowe światło hamowania, ABS, VSC, blokada dźwigni zmiany biegów, tempomat, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, oświetlenie przyczepy, ECM nadwozia
17 7,5A OBD – złącze diagnostyczne
18 15A SEAT HTR – Podgrzewane siedzenia
19 15A IG2 – wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ ładowania, układ rozruchowy
20 20A WASHER – Spryskiwacz, wskaźnik niskiego poziomu płynu do spryskiwaczy
21 7,5A RR FOG – Tylne światło przeciwmgielne
22 20A FR DEF – Klimatyzacja, podgrzewane lusterka
23 20A D FR DOOR – 2001-2003: Podnośnik szyby, oświetlenie drzwi
20A D FR DRZWI – 2004-2007: Podnośnik szyby, oświetlenie drzwi, nadwozie ECM
24 10A TAIL – Światło boczne, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy przyrządów
25 PANEL 7,5A – Oświetlenie tablicy przyrządów, oświetlenie przyczepy
26 40A AM1 – wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
27 30A – Fotele elektryczne

Niektóre przekaźniki można podłączyć z tyłu urządzenia.

Toyota Highlander XU20 (2001-2007) - schematy bezpieczników i przekaźników

Opis

  • R1 światło boczne
  • R2 Światło przeciwmgielne
  • R3 Przekaźnik pomocniczy (ACC)

Toyota Highlander XU20 (2001-2007) – Skrzynka przekaźnikowa

Toyota Highlander XU20 (2001-2007) - schematy bezpieczników i przekaźników

Opis

  • Pompa paliwa R1 (otwieranie obwodu)
  • R2 Podgrzewane siedzenia
  • R3 Podgrzewana strefa odpoczynku szczotki wycieraczek

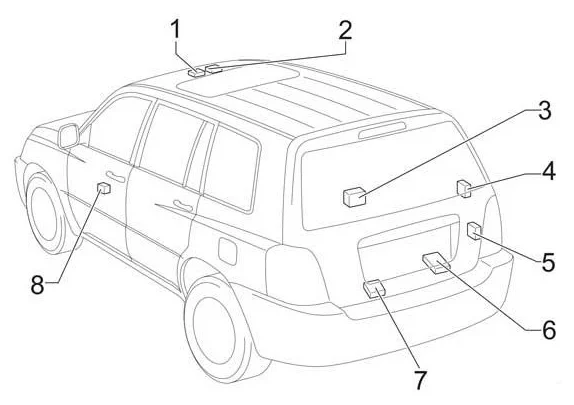

Dodatkowe elementy

Toyota Highlander XU20 (2001-2007) - schematy bezpieczników i przekaźników

Opis

  1. Jednostka sterująca szyberdachu
  2. Blok dystrybucyjny
  3. Jednostka sterująca rozrywki dla pasażerów z tyłu (bez tylnej nagrzewnicy)
  4. Centralny zamek centralny
  5. Przekaźnik tylnej grzałki
  6. Wzmacniacz dźwięku
  7. Jednostka sterująca rozrywką na tylnym siedzeniu
  8. Jednostka sterująca podnośników szyb.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
