Toyota HiAce (2013-2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty HiAce (H200) z lat: 2013, 2014, 2015, 2016, 2017, 2018.

Toyota HiAce (H200) to piąta generacja popularnego modelu furgonu i vana wielozadaniowego HiAce, produkowana od 2004 roku. Jest to wszechstronny pojazd, który służy jako środek transportu, zarówno dla przedsiębiorstw, jak i prywatnych użytkowników, oferujący dużą przestrzeń ładunkową oraz opcje dostosowania do różnych zastosowań. Oto kilka kluczowych informacji na temat Toyota HiAce (H200):

Design i Rozmiar: HiAce H200 charakteryzuje się prostym i funkcjonalnym designem, typowym dla furgonów. Dostępne są różne warianty nadwozia, w tym furgon, minibus oraz mikrobus, co pozwala dostosować pojazd do potrzeb użytkownika. Rozmiarowo, HiAce H200 oferuje znaczną przestrzeń ładunkową oraz miejsca siedzące, co czyni go praktycznym w różnych zastosowaniach.

Silniki i Wydajność: Model H200 dostępny jest z różnymi jednostkami napędowymi, w tym benzynowymi i dieslowskimi silnikami. Wydajność silników jest dostosowana do zapotrzebowania na moc i moment obrotowy, a także do efektywności paliwowej w warunkach miejskich i na trasach.

Przestrzeń Wnętrza i Konfiguracja: Wnętrze HiAce H200 zaprojektowane jest w taki sposób, aby zapewnić maksymalną przestrzeń ładunkową lub siedzącą, w zależności od wersji nadwozia. Warianty autobusowe mogą pomieścić większą liczbę pasażerów, podczas gdy warianty furgonowe mogą być dostosowane do przewozu ładunków.

Funkcjonalność i Udogodnienia: HiAce H200 oferuje pewne funkcje ułatwiające codzienną pracę, takie jak drzwi przesuwne po bokach, które ułatwiają załadunek i rozładunek. W niektórych wersjach dostępne są również systemy multimedialne i nawigacyjne, aby zapewnić komfort dla kierowcy.

Zastosowanie Biznesowe: Toyota HiAce H200 jest często wybierana przez przedsiębiorców, małe firmy transportowe oraz usługowe, które potrzebują praktycznego i niezawodnego pojazdu do przewozu ładunków lub pasażerów w ramach swoich działalności.

Popularność i Wpływ: HiAce H200 cieszy się dużą popularnością wśród użytkowników komercyjnych, szczególnie w regionach, gdzie wymagane jest praktyczne i funkcjonalne rozwiązanie do przewozu ładunków lub pasażerów.

Podsumowanie: Toyota HiAce (H200) to piąta generacja wszechstronnego furgonu i vana wielozadaniowego, który jest ceniony za swoją przestrzeń ładunkową, niezawodność i wszechstronność. Model ten spełnia potrzeby zarówno przedsiębiorców, jak i osób prywatnych, szukających praktycznego i funkcjonalnego pojazdu transportowego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

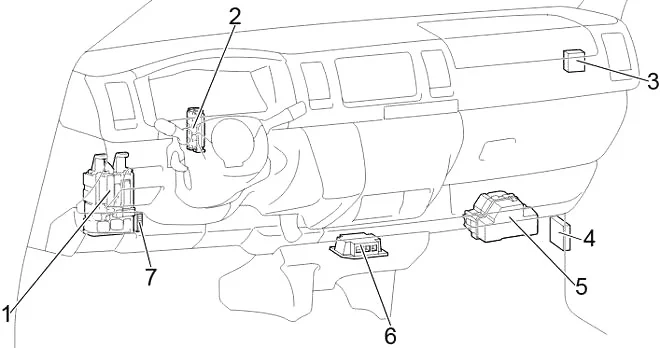

Ruch lewostronny

Toyota HiAce (2013-2018) - schematy bezpieczników i przekaźników

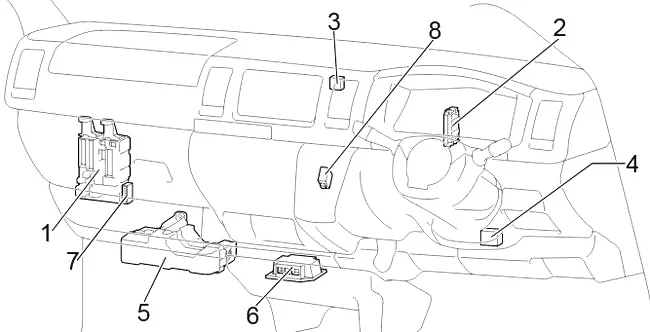

Kierownica po prawej stronie

Toyota HiAce (2013-2018) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. Blok przyłączeniowy
  3. Wzmacniacz klimatyzacji
  4. ECU sterowania skrzynią biegów
  5. Dodatkowa skrzynka bezpieczników
  6. Centrum montażu czujnika poduszki powietrznej
  7. Złącze połączeniowe (CAN)
  8. RHD: ECU sterowania blokadą zmiany biegów

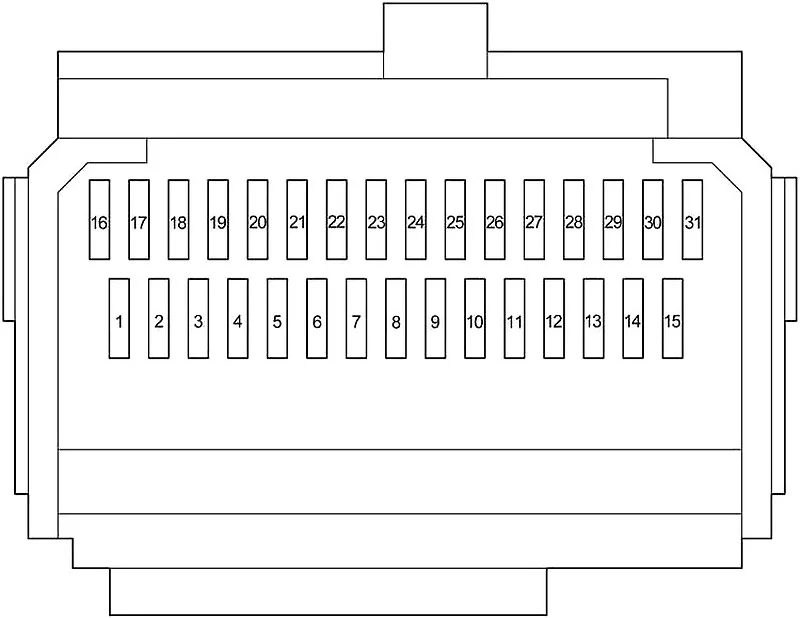

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod lewą stroną deski rozdzielczej. Usuń osłonę.

Toyota HiAce (2013-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 WIP FR 25 Przednia wycieraczka i spryskiwacz
2 R/B INPANE 20 Źródło prądu
3 ACCL INT LCK 25
4 WIP/WSH RR 15 Tylna wycieraczka i spryskiwacz
5 WSH FR 10 Przednia wycieraczka i spryskiwacz
6 ECU-IG № 1 7,5 ABS, blokada zmiany biegów
7 10 Ładowanie, zegar, licznik kombinowany, wentylator chłodzący, system wprowadzania i uruchamiania, przednia klimatyzacja, oświetlenie wewnętrzne, elektryczne drzwi przesuwne, elektryczne okno, nagrzewnica PTC (1KD-FTV, 2KD-FTV), odmgławiacz tylnej szyby, ostrzeżenie o zapięciu pasów bezpieczeństwa, bezprzewodowy sterowanie zamkiem drzwi, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
8 OBDII 7,5 System diagnostyki pokładowej
9 10 Światło stopu, ABS, tempomat, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system wprowadzania i uruchamiania, blokada zmiany biegów
10  –
11 30 Sterowanie zamkiem drzwi, automatyczne sterowanie oświetleniem, światła do jazdy dziennej, system wsiadania i uruchamiania, przednie światło przeciwmgielne, reflektor, regulacja poziomu wiązki reflektorów, oświetlenie, oświetlenie wewnętrzne, przypomnienie o kluczu, przypomnienie o świetle, elektryczne drzwi przesuwne, elektryczne okno, tylne światło przeciwmgielne, tylne światło, bezprzewodowe sterowanie zamkiem drzwi
12 HTR RR 15 Klimatyzator z tyłu
13  –
14 10 Przednie światło przeciwmgielne
15 AM1 10 System startowy
16 10 Tylne światło, przednie światło przeciwmgielne, tylne światło przeciwmgielne, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
17 PANEL № 1 10 Zegar, licznik kombinacji, światło do jazdy dziennej, oświetlenie, przypomnienie o kluczu, przypomnienie o świetle, tylne światło
18 10 Wentylator chłodzący (5L-E), klimatyzator przedni, nagrzewnica PTC (1KD-FTV, 2KD-FTV), klimatyzator tylny
19  –
20  –
21  –
22  –
23 CIG 15 Zapalniczka
24 ACC nr 1 7,5 System audio, lusterko zdalnie sterowane
25 ACC nr 2 7,5 Blokada zmiany biegów
26  –
27  –
28 10 Tylne światło przeciwmgielne
29 WELCAB 15  –
30 A/B 15 SRS, zegar, licznik kombinowany
31 MET IGN 10 ABS, światło cofania, ładowanie, zegar, licznik zespolony, światła do jazdy dziennej, system wprowadzania i uruchamiania, klimatyzacja przednia, reflektor, regulacja poziomu świateł przednich (automatyczna), oświetlenie, oświetlenie wewnętrzne, przypomnienie o kluczyku, przypomnienie o świetle, przesuwane drzwi (LHD), nagrzewnica PTC (1KD-FTV, 2KD-FTV), ostrzeżenie o zapięciu pasów bezpieczeństwa, srs, tylne światło, kierunkowskaz i światło awaryjne, bezprzewodowe sterowanie zamkiem drzwi (LHD), wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
Zobacz także:  Toyota FJ Cruiser (2011-2012) - schematy bezpieczników i przekaźników

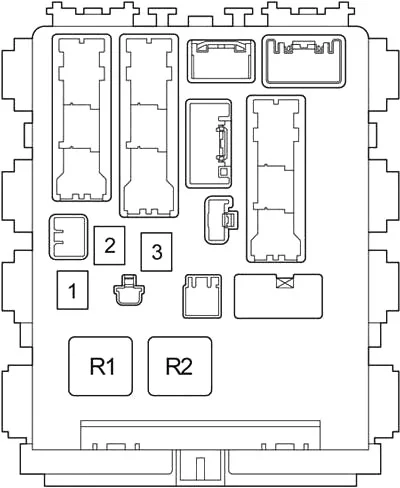

Toyota HiAce (2013-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 MOC 30 Elektryczne szyby
2  –
3 AKC 30 System wejścia i startu
Przekaźnik
R1 Zapłon (IG1)
R2 Nagrzewnica (HTR)

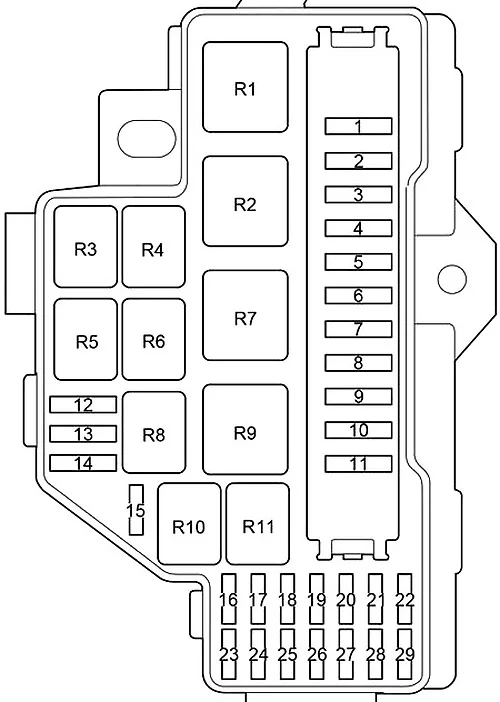

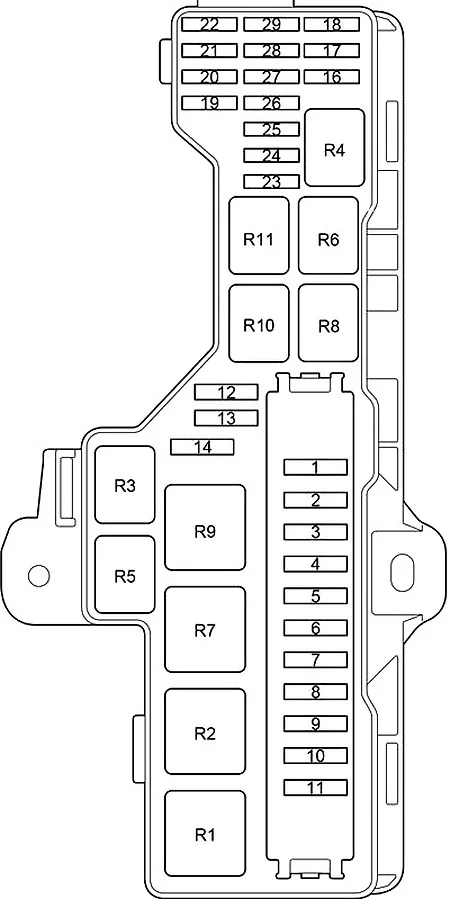

Dodatkowa skrzynka bezpieczników

Jest pod schowkiem. Naciśnij zatrzask i zdejmij pokrywę.

Ruch lewostronny

Toyota HiAce (2013-2018) - schematy bezpieczników i przekaźników



Kierownica po prawej stronie

Toyota HiAce (2013-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1  –
2  –
3  –
4 DRL 10 Światła do jazdy dziennej
5 IGN nr 2 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
6 IGN №1 15 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7 30 System wejścia i startu
8 H-LP RH-LO 10 LED: Prawy reflektor (niski), automatyczne sterowanie światłami, regulacja poziomu wiązki reflektorów (automatyczna)
9 H-LP LH-LO 10 LED: lewy reflektor (niski), automatyczne sterowanie światłami, regulacja poziomu wiązki reflektorów (automatyczna)
10 H-LP RH-HI 10 LED: prawy reflektor (wysoki), regulacja poziomu wiązki reflektorów (automatyczna)
11 H-LP LH-HI 10 LED: lewy reflektor (wysoki), regulacja poziomu wiązki reflektorów (automatyczna)
12 ZAPASOWY Zapasowy bezpiecznik
13 ZAPASOWY Zapasowy bezpiecznik
14 ZAPASOWY Zapasowy bezpiecznik
15 LHD: –
16 7,5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
17 7,5 Klimatyzator z przodu
18 7,5 Układ rozruchowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
19 H-LP LH-HI 10 Halogen: lewy reflektor (światła drogowe)
20 H-LP RH-HI 10 Halogen: prawy reflektor (światła drogowe)
21 H-LP LH-LO 10 Halogen: lewy reflektor (światła mijania), regulacja poziomu wiązki reflektorów (ręczna)
22 H-LP RH-LO 10 Halogen: prawy reflektor (światła mijania)
23 ECU IG №2 7,5 Automatyczne lusterko EC odporne na olśnienie, automatyczne sterowanie oświetleniem, światła do jazdy dziennej, sterowanie zamkiem drzwi (LHD), system wsiadania i ruszania, przednie światło przeciwmgielne, reflektor, regulacja poziomu świateł przednich, oświetlenie, oświetlenie wnętrza, przypomnienie o kluczyku, przypomnienie o świetle, parking wspomaganie (monitor cofania), elektrycznie przesuwane drzwi (LHD), tylne światło przeciwmgielne, tylne światło, bezprzewodowe sterowanie zamkiem drzwi (LHD)
24 10 ABS, automatyczne antyrefleksyjne lusterko EC, światło cofania, wskaźnik ECT i A/T, asystent parkowania (monitor cofania), elektrycznie przesuwane drzwi (LHD), ostrzeżenie o zapięciu pasów bezpieczeństwa
25  –
26  –
27  –
28  –
29  –
Przekaźnik
R1 Opornik
R2 Reflektor (GŁOWICA)
R3  –
R4 Tylne światło przeciwmgielne (FOG RR)
R5  –
R6 Sprzęgło sprężarki klimatyzacji (MG CLT)
R7 Grzałka PTC (PTC nr 1)
R8  –
R9 Grzałka PTC (PTC nr 2)
R10 Klakson
R11 Rozrusznik (ST)
Zobacz także:  Toyota RAV4 XA30 (2006-2012) - schematy bezpieczników i przekaźników

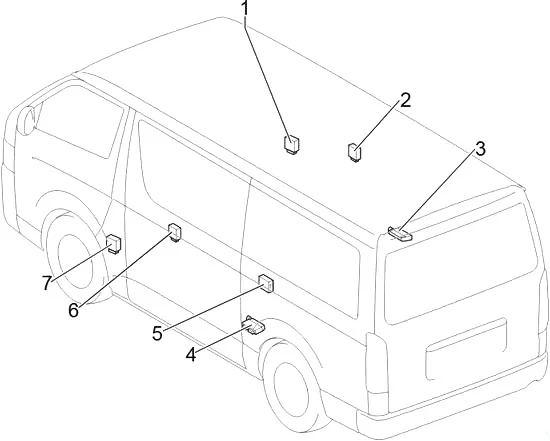

Toyota HiAce (2013-2018) - schematy bezpieczników i przekaźników

  1. Przekaźnik kontroli drzwi (prawe)
  2. Przekaźnik otwierania drzwi (prawe)
  3. Przekaźnik sterowania drzwiami (prawe drzwi przesuwne z napędem elektrycznym)
  4. Przekaźnik sterowania drzwiami (elektrycznie przesuwane drzwi lewe)
  5. Odbiornik sterowania drzwiami
  6. Przekaźnik otwierania drzwi (lewe)
  7. Przekaźnik kontroli drzwi (lewe)

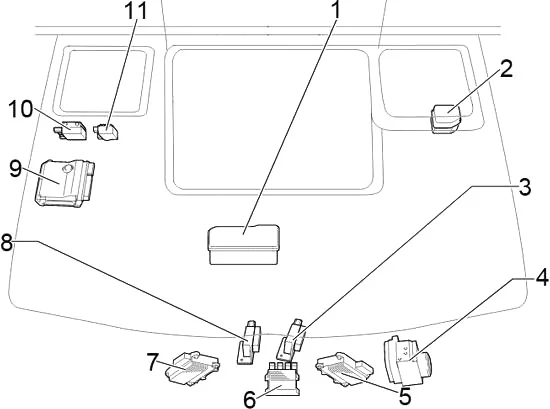

Komora silnika

Toyota HiAce (2013-2018) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. Dodatkowa skrzynka bezpieczników
  3. 1TR-FE, 2TR-FE: Wentylator chłodzący ECU nr 2
  4. ECU kontroli poślizgu z siłownikiem
  5. 1KD-FTV, 2KD-FTV, 5L-E: wentylator chłodzący ECU nr 2
  6. 1KD-FTV (EURO5): sterownik wtryskiwacza (EDU)
  7. 1KD-FTV, 2KD-FTV, 5L-E: wentylator chłodzący ECU nr 1
  8. 1TR-FE, 2TR-FE: Wentylator chłodzący ECU nr 1
  9. Sterownik silnika
  10. 1TR-FE, 2TR-FE: sterownik wtrysku powietrza
    1KD-FTV (z wyjątkiem EURO5), 2KD-FTV: sterownik wtryskiwacza (EDU)
  11. Sterownik świec żarowych

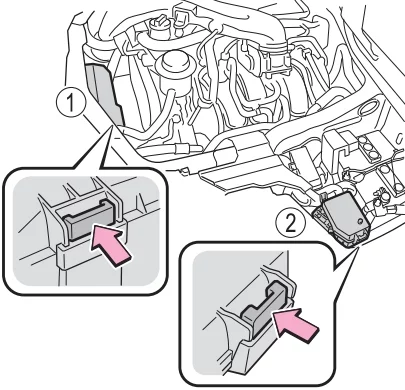

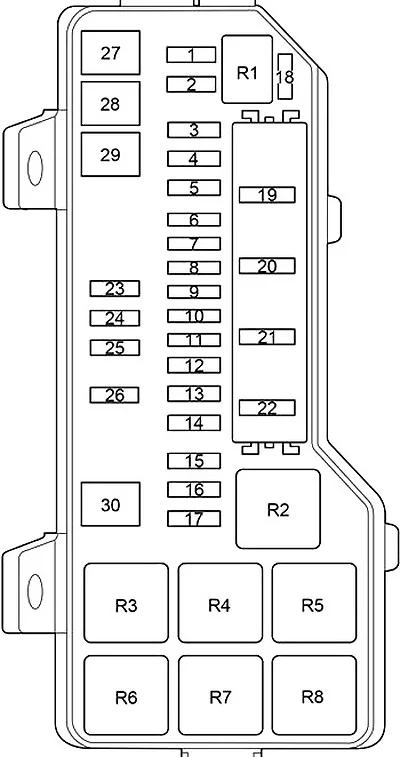

Schemat skrzynki bezpieczników komory silnika

Naciśnij zatrzask i zdejmij pokrywę.

Toyota HiAce (2013-2018) - schematy bezpieczników i przekaźników

Toyota HiAce (2013-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1  –
2  –
3 40 System wejścia i startu
4 30 Samozamykacz (drzwi przesuwne), drzwi przesuwne elektryczne
5 A/PMP 50 1TR-FE, 2TR-FE: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
6 ETCS 10 1TR-FE, 2TR-FE: Elektroniczny układ sterowania przepustnicą, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
7 EFI nr 2 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
8 PSD RH 25 Drzwi przesuwne elektryczne
9 7,5 Klimatyzator z tyłu
10 EFI nr 3 10 1TR-FE, 2TR-FE, 1KD-FTV: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
11 15 Gniazdka elektryczne
12  –
13 PTC nr 2 50 Grzałka PTC
14 PTC nr 1 50 Grzałka PTC
15 HTR FR 40 Klimatyzacja przednia, nagrzewnica PTC
16 CLR RR 30 Klimatyzator z tyłu
17 OBR 50 Odmgławiacz tylnej szyby
18 MIR HTR 15 Odmgławiacze zewnętrznych lusterek wstecznych
19 A/F HTR 15 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
20 EFI nr 1 25 1KD-FTV, 2KD-FTV, 5L-E: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
21 EFI nr 1 20 1TR-FE, 2TR-FE: Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
EDU 25 1KD-FTV, 2KD-FTV, 5L-E: wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
22  –
23 P/I №1 80 Dodatkowa skrzynka bezpieczników w przedziale pasażerskim
24 60 Elektryczny wentylator chłodzący
25 ALT 150 Układ ładowania, bezpieczniki „J/B”, „DEF”, „HTR FR”, „CLR RR”, „PTC №1”, „PTC №2”
26 J/B 100 Skrzynka bezpieczników w przedziale pasażerskim
27 60 Elektryczny wentylator chłodzący
28 80 1KD-FTV, 2KD-FTV, 5L-E: Układ żarzenia silnika
29 P/I №2 60 Bezpieczniki „A/F HTR”, „EFI №1”, „EDU”.
30  –
Przekaźnik
R1 Klimatyzator tylny (CLR RR)
R2 Elektryczny wentylator chłodzący (FAN №1)
R3 Elektryczny wentylator chłodzący (FAN №2)
R4 Odmgławiacz tylnej szyby (DEF)
R5 1KD-FTV, 2KD-FTV, 5L-E: System żarzenia silnika (GLOW)
R6 1KD-FTV, 2KD-FTV, 5L-E: –
R7 1KD-FTV, 2KD-FTV, 5L-E: –
Zobacz także:  Toyota Starlet (1996-1999) - schematy bezpieczników i przekaźników

Dodatkowa skrzynka bezpieczników

Toyota HiAce (2013-2018) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 ABS SOL 25 ABS
2 15 Klakson
3 ALT-S 7,5 Ładowanie
4 OBR 30 Odmgławiacz tylnej szyby
5 RADIO 15 System nagłośnienia
6 10 Wewnętrzne światło
7 10 ABS, światło cofania, zegar, licznik zespolony, światła do jazdy dziennej, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system wejścia i startu, system brzęczyka młotka ratunkowego, klimatyzator przedni, reflektor (LED), regulacja poziomu świateł przednich (automatyczne), oświetlenie, oświetlenie wewnętrzne, przypomnienie o lampce przypomnienia o kluczach, elektryczne drzwi przesuwne, nagrzewnica PTC (1KD-FTV, 2KD-FTV), ostrzeżenie o zapięciu pasów bezpieczeństwa, SRS, tylne światło, kierunkowskaz i światło ostrzegawcze, bezprzewodowa kontrola zamka drzwi
8 30 Bezpieczniki „RADIO”, „KOPUŁA №1”, „KOPUŁA №2”.
9 AM2 7,5 Samozamykacz (drzwi przesuwne), system wejścia i startu, drzwi przesuwne z napędem
10 TVSS 15 Źródło prądu
11 TRN&HAZ 15 Kierunkowskaz i światło ostrzegawcze, zegar, licznik kombinowany
12 10 System wejścia i startu
13 25 Drzwi przesuwne elektryczne
14 ECU-B 10 System immobilizera silnika, system wejścia i uruchomienia, klimatyzator przedni, elektryczne drzwi przesuwne, grzejnik PTC (1KD-FTV, 2KD-FTV), bezprzewodowe sterowanie zamkiem drzwi
15 40 Reflektor (halogen), automatyczne sterowanie światłami, regulacja poziomu wiązki reflektorów (manualna)
16 30 Samozamykacz (drzwi przesuwne), drzwi przesuwne elektryczne
17 30 Samozamykacz (tylne drzwi)
18 ABS MTR 40 ABS
19 AM2 30 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
