Toyota Corolla E100 (1991-1997) – schematy bezpieczników i przekaźników

Toyota Corolla E100 (1991-1999) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Corolla E100 z lat: 1991, 1992, 1993, 1994, 1995, 1996, 1997.

Toyota Corolla E100 to piąta generacja popularnego modelu Corolla, produkowana w latach 1991-1997. Ten model był kontynuacją sukcesu poprzednich generacji Corolli, oferując nowoczesny design, niezawodność i efektywność, które były charakterystyczne dla marki Toyota. Oto kilka kluczowych informacji na temat Toyota Corolla E100:

Design i Rozmiar: Corolla E100 przyniosła nowoczesny i bardziej zaokrąglony design w porównaniu do poprzednich wersji. Samochód charakteryzował się gładkimi liniami i bardziej zaokrąglonymi kształtami, co było zgodne z trendami stylistycznymi lat 90. Model dostępny był w różnych wariantach nadwozia, w tym sedan, hatchback i kombi.

Silniki i Napęd: Corolla E100 oferowała różnorodne jednostki napędowe, w tym benzynowe i dieslowskie silniki o różnych pojemnościach i mocach. Modele te charakteryzowały się oszczędnością paliwa i niezawodnością, co sprawiło, że Corolla była popularnym wyborem wśród klientów szukających ekonomicznego i praktycznego samochodu.

Wnętrze i Komfort: Wnętrze Corolli E100 było ergonomiczne i funkcjonalne. Materiały wykończeniowe były solidne, choć bardziej podstawowe w porównaniu do luksusowych modeli. Deska rozdzielcza była przejrzysta i prostsza, koncentrując się na praktyczności.

Bezpieczeństwo: W latach 90. standardy bezpieczeństwa nie były tak zaawansowane jak obecnie, jednak Toyota wprowadziła pewne ulepszenia w dziedzinie bezpieczeństwa w Corolli E100, takie jak poduszki powietrzne i systemy hamowania.

Popularność i Wpływ: Corolla E100 cieszyła się dużą popularnością na całym świecie, przyczyniając się do utrwalenia pozycji Corolli jako jednego z najlepiej sprzedających się modeli w historii. Jej niezawodność i ekonomiczność były atutami, które przyciągały klientów.

Zobacz także:  Toyota Land Cruiser 200/J200/V8 (2008-2013) - schematy bezpieczników i przekaźników

Wersje Specjalne i Wydania: W trakcie produkcji Corolla E100 wprowadzono różne wersje specjalne i limitowane wydania, które oferowały dodatkowe udogodnienia lub estetyczne akcenty, aby przyciągnąć różne grupy klientów.

Dziedzictwo: Corolla E100 stanowi ważny etap w historii Corolli i Toyoty jako marki. Model ten przyczynił się do rosnącej popularności Corolli jako niezawodnego i ekonomicznego samochodu, a także kontynuował długotrwałe dziedzictwo tej linii modelowej.

Podsumowanie: Toyota Corolla E100 to piąta generacja modelu Corolla, która dostarczała niezawodność, efektywność i praktyczność, charakterystyczną dla marki Toyota. Popularność tego modelu potwierdza jego znaczenie w historii motoryzacji, a także wpływ na dalsze rozwijanie serii Corolla.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

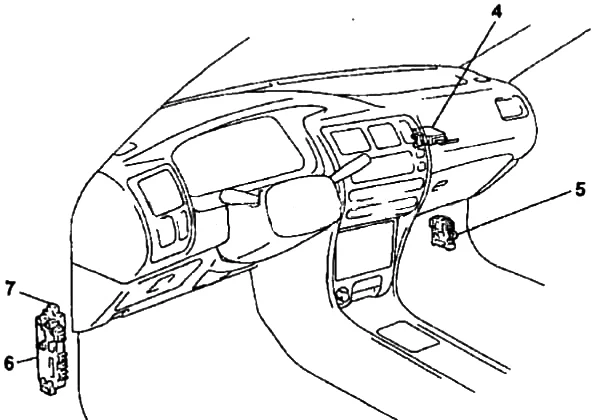

Przedział pasażerski

Lokalizacja

Toyota Corolla E100 (1991-1999) - schematy bezpieczników i przekaźników

Opis

  • 4 – przekaźnik sterujący zamkami drzwi
  • 5 – skrzynka przekaźników i bezpieczników nr 4
  • 6 – skrzynka bezpieczników nr 1
  • 7 – blok przekaźników

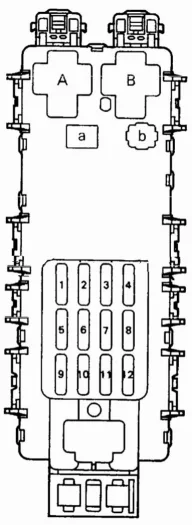

Skrzynka bezpieczników i przekaźników nr 1

Na schemacie jest oznaczony jako 6 i 7 i znajduje się pod deską rozdzielczą na lewym słupku w jego dalszej dolnej części.

Zobacz także:  Toyota Verso (AR20) (2009-2017) - schematy bezpieczników i przekaźników

Zamykana osłoną ochronną, na odwrocie której będzie znajdować się Twój aktualny schemat.

Toyota Corolla E100 (1991-1999) - schematy bezpieczników i przekaźników

Opis

Kierownica po prawej stronie

1 15A – światła przeciwmgielne
2 10A – zapłon
3 15А – światła hamowania
4 30А – ogrzewanie szyb
5 20А – zapalniczka, radiomagnetofon, lusterka
6 10А – ABS, zasilanie centralnego zamka
7 10A – kierunkowskazy
8 10A – urządzenia
9 15A – Tylne światła
10 7.5А – zwiększenie obrotów biegu jałowego po włączeniu podgrzewacza szyby
11 15А ECU-IG – elektronika skrzyni biegów, ABS, blokada układu sterowania (automatyczna skrzynia biegów)
12 20А – wycieraczki

Ruch lewostronny

1 15A – światła przeciwmgielne
2 10A – zapłon
3 15А – światła hamowania
4 20А – ogrzewanie siedzenia
5 20А – zapalniczka, radiomagnetofon, lusterka
6 10А – ABS, zasilanie centralnego zamka
7 10A – kierunkowskazy
8 10A – urządzenia
9 10 / 15A – Tylne światła
10 7.5А – zwiększenie obrotów biegu jałowego po włączeniu podgrzewacza szyby
11 15А – elektronika skrzyni biegów, ABS, blokada układu sterowania (automatyczna skrzynia biegów)
12 20А – wycieraczki



Oznaczenie przekaźnika

  • a – POWER – podnośniki szyb, szyberdach i centralny zamek
  • b – FOG – światła przeciwmgielne
  • c – MIGARKA – przekaźnik – wyłącznik
  • A – DEFOG – grzałka szyby
  • B – TAIL – wymiary



Skrzynka przekaźników i bezpieczników nr 4

Toyota Corolla E100 (1991-1999) - schematy bezpieczników i przekaźników

Opis

  1. 40A – Podgrzewacz
  2. 15А – Klimatyzator
  3. A – Przekaźnik grzałki

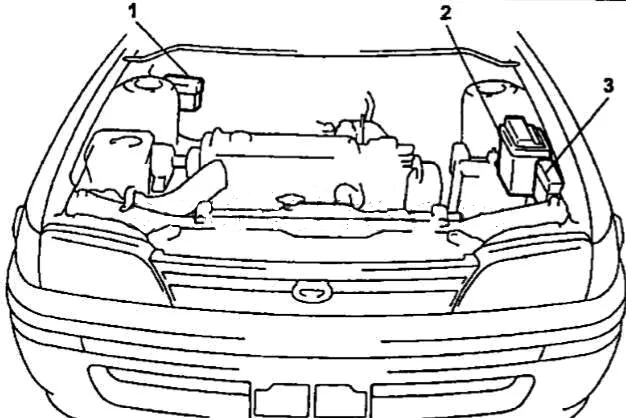

Komora silnika

Lokalizacja

Zobacz także:  Toyota Prius C (2012-2017) - schematy bezpieczników i przekaźników

Toyota Corolla E100 (1991-1999) - schematy bezpieczników i przekaźników

Opis

  1. przekaźnik i skrzynka bezpieczników nr 5-1 (Europa)
  2. przekaźnik i skrzynka bezpieczników nr 2
  3. skrzynka przekaźników i bezpieczników nr 5-1, skrzynka przekaźników i bezpieczników nr 5-2 (Europa)

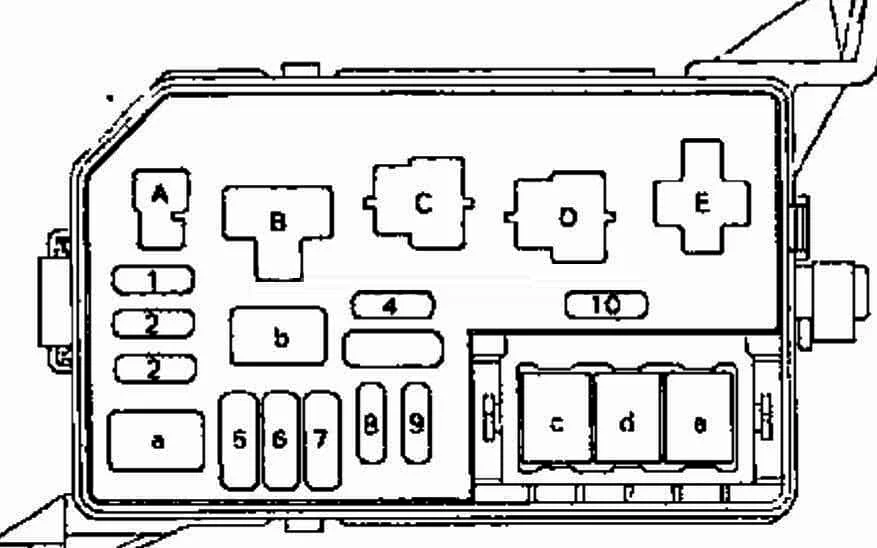

Skrzynka przekaźników i bezpieczników nr 2

Znajduje się po lewej stronie obok akumulatora.

Toyota Corolla E100 (1991-1999) - schematy bezpieczników i przekaźników

Opis

A 30A AM2 – obwód AM2 stacyjki (zaciski IG2, ST2)
B 30A – wentylator chłodnicy
C 40A AM1 – obwód wyjściowy AM1 stacyjki (zaciski ACC, IG1, ST1), 80A GLOW (diesel) – świece
D 80/100A ALT (benzyna) – ładowanie akumulatora, AM1 (diesel), AM1 (2E)
E 50A – ABS
1 20А – napęd elektryczny i oświetlenie wnętrza
2 20А – alarm, sygnał dźwiękowy
3 7,5А – zwiększenie obrotów biegu jałowego
4 7,5A – ładowanie
5 7,5A Zapas – zapas
6 15A Zapas – zapas
7 20A Zapas – zapas
8 15A HEAD (RH) – prawe reflektory
9 15А HEAD (LH) – lewe reflektory
10 15A EFI F-HTR – zasilanie paliwem
A HORN – Przekaźnik sygnału
B WENTYLATOR – Przekaźnik wentylatora chłodzącego
C – Główny przekaźnik
D  – Przekaźnik reflektorów
E EFI – Przekaźnik silnika

Skrzynka przekaźników i bezpieczników nr 5

Kierownica po prawej stronie

Toyota Corolla E100 (1991-1999) - schematy bezpieczników i przekaźników

Opis

  • 30A CDS – Wentylator skraplacza
  • AC MG – Przekaźnik sprzęgła klimatyzacji
  • AC FUN # 3 – Przekaźnik wentylatora chłodzącego 3
  • AC FUN # 2 – Przekaźnik wentylatora chłodzącego 2

Ruch lewostronny

Toyota Corolla E100 (1991-1999) - schematy bezpieczników i przekaźników

Opis

23 10A HEAD (LH-UPR) – Lewy reflektor (światło drogowe)
24 10A HEAD (LH-LWR) – Reflektor lewy (światło mijania)
25 10A HEAD (RH-UPR) – Reflektor prawy (światło drogowe)
26 10A HEAD (RH-LWR) – Reflektor prawy (światło mijania)
A Przekaźnik włącznika światła
