Toyota Celica (T200) (1993-1999) – schematy bezpieczników i przekaźników

Toyota Celica (T200) (1993-1999) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Toyoty Celica (T200) z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999.

Toyota Celica (T200) to czwarta generacja popularnego sportowego samochodu produkowanego przez japońską firmę Toyota. Model T200 był produkowany w latach 1993-1999 i wprowadził pewne zmiany w designie, wyposażeniu oraz technologii w porównaniu do poprzednich generacji.

Oto niektóre cechy i charakterystyki Toyota Celica (T200):

  1. Design: Toyota Celica T200 zwracała uwagę swoim dynamicznym i aerodynamicznym designem. Miała charakterystyczne, zaokrąglone kształty, a jej sylwetka była bardziej zaawansowana i awangardowa w porównaniu do wcześniejszych modeli Celica.
  2. Wersje nadwoziowe: W ramach generacji T200, dostępne były różne wersje nadwoziowe, w tym coupe i liftback. Każda z tych wersji miała swój unikalny wygląd, jednak wszystkie niosły ze sobą sportowy charakter.
  3. Silniki: Toyota oferowała różne warianty silnikowe, które różniły się pojemnością i mocą w zależności od regionu rynkowego. Modele te były dostępne z silnikami benzynowymi, które zapewniały pewną dynamikę i sportowe osiągi.
  4. Wydajność: Celica T200 była projektowana z myślą o wydajności i osiągach. Jej zawieszenie, układ kierowniczy i wyważenie były dostosowane, aby zapewnić dynamiczną jazdę i precyzyjne prowadzenie.
  5. Wnętrze: Wnętrze Celiki T200 było bardziej nowoczesne i ergonomiczne w porównaniu do poprzednich generacji. Zastosowano wygodne fotele sportowe oraz nowoczesne wyposażenie.
  6. Technologia i wyposażenie: W zależności od wersji i rocznika, Celica T200 oferowała różne opcje technologiczne, takie jak systemy audio, nawigacja, klimatyzacja i inne udogodnienia charakterystyczne dla tamtego okresu.
  7. Popularność wśród entuzjastów: Dzięki swojemu sportowemu wyglądowi i dobrej wydajności, Toyota Celica T200 zdobyła sobie uznanie wśród miłośników motoryzacji i entuzjastów sportowych samochodów.
Zobacz także:  Toyota RAV4 XA10 (1998-2000) - schematy bezpieczników i przekaźników

Podsumowując, Toyota Celica T200 była ikonicznym sportowym samochodem z lat 90., oferującym zaawansowany design, dynamikę jazdy oraz pewne nowoczesne technologie. Jako część długiej tradycji modelu Celica, T200 zyskała sobie miejsce w historii jako kolejny udany krok w ewolucji tej sportowej linii samochodów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

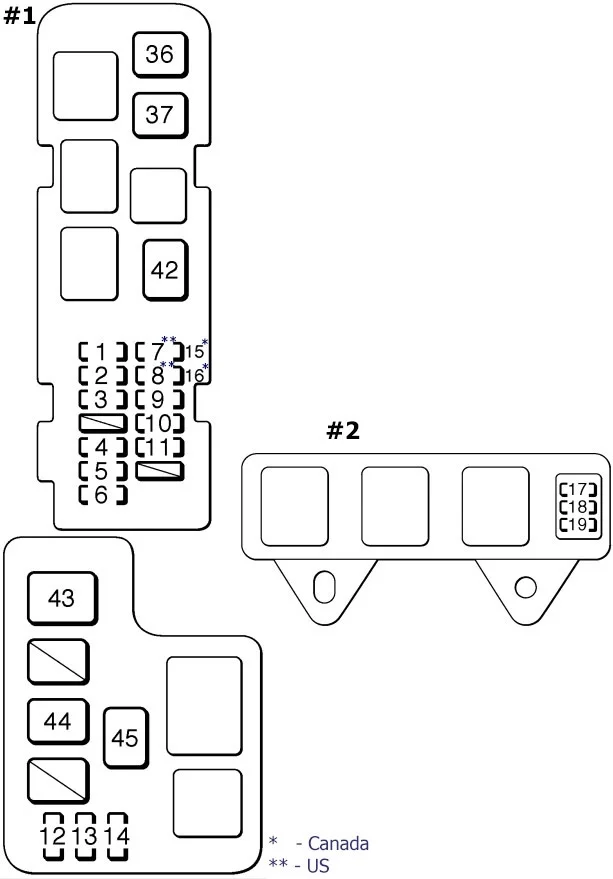

Komora silnika

Toyota Celica (T200) (1993-1999) - schematy bezpieczników i przekaźników

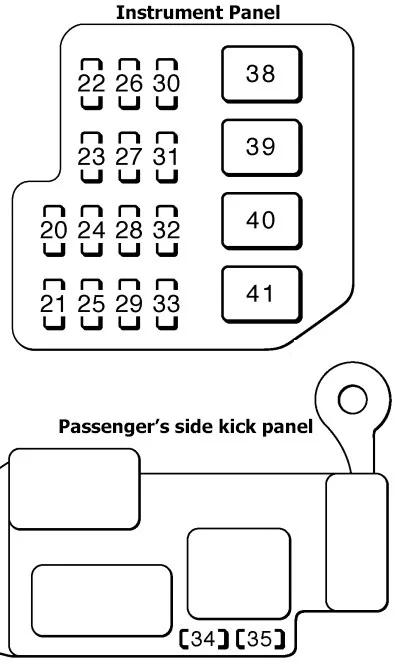

Panel przyrządów

Toyota Celica (T200) (1993-1999) - schematy bezpieczników i przekaźników

Bezpieczniki (typ A)

Numer Ampery [A] Opis
1 30 System startowy
2 10 Sygnalizatory awaryjne
3 7,5 Klakson
4 20 Samochodowy system audio
5 15 Układ przeciwblokujący;

Tempomat.

6 10 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie bagażnika;

Oświetlenie bagażnika;

Lampki sufitowe w drzwiach;

Zegar.

7 15 Reflektor lewy
8 15 Reflektor prawy
9 Zapasowy bezpiecznik
10 Zapasowy bezpiecznik
11 Zapasowy bezpiecznik
12 7,5 System ładowania
13 7,5 Lampka ostrzegawcza poduszki powietrznej SRS
14 15 Wieloportowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ wtrysku paliwa
15 15 Reflektor lewy (światła mijania)
16 15 Reflektor prawy (światła mijania)
17 15 Reflektor prawy (światło drogowe)
18 15 Reflektor lewy (światło drogowe)
19 7,5 System świateł do jazdy dziennej
20 15 Elektronicznie sterowana automatyczna skrzynia biegów;

Układ przeciwblokujący.

21 20 Brak obwodu
22 7,5 Oświetlenie panelu przyrządów
23 15 Światła stopu;

Wysoko zamontowane światło stopu;

Wielopunktowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ wtrysku paliwa;

Urządzenie anulowania tempomatu;

Elektronicznie sterowana automatyczna skrzynia biegów;

Układ przeciwblokujący.

24 20 Przednie światła przeciwmgielne
25 15 Zapalniczka;

Cyfrowy wyświetlacz zegara;

Samochodowy system audio.

26 7,5 Układ ładowania;

Lampka ostrzegawcza rozładowania;

Wielopunktowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ wtrysku paliwa;

System poduszek powietrznych SRS.

27 20 Wycieraczki i spryskiwacz przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

28 10 Wieloportowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ wtrysku paliwa
29 10 Kierunkowskazy;

Migacze awaryjne.

30 15 Światła tylne;

Światła postojowe;

Przednie boczne światła obrysowe;

Tylne boczne światła obrysowe;

Światła tablicy rejestracyjnej.

31 10 Układ klimatyzacji;

Odmgławiacz tylnej szyby.

32 10 Wskaźniki i mierniki;

System zamków drzwi elektrycznych.

33 7,5 Układ rozruchowy;

Wielopunktowy układ wtrysku paliwa, sekwencyjny wielopunktowy układ wtrysku paliwa.

34 10 System klimatyzacji
35 7,5 System diagnostyki pokładowej

Bezpieczniki (typ B)

Numer Ampery [A] Opis
36 30 Elektryczny wentylator chłodzący
37 30 Elektryczny wentylator chłodzący
38 40 Elektroniczny układ zapłonowy/rozdzielacz zapłonowy
39 30 System zamka drzwi;

Kabriolet – górny system sterowania.

40 30 Odmgławiacz tylnej szyby
41 30 Elektryczne szyby;

Elektryczny szyberdach.

Bezpieczniki (typ C)

Numer Ampery [A] Opis
42 40 System klimatyzacji
43 100 Bezpieczniki „ALT-S”, „TAIL”, „DOOR”, „DEF” i „POWER”
44 60 Układ rozruchowy;

Reflektory;

Bezpieczniki „AM2”, „HAZARD”, „HORN”, „DOME” i „RADIO”.

45 50 System zapobiegania blokady kół
