Suzuki Jimny IV (2018-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Jimny IV z lat: 2018, 2019, 2020. Suzuki Jimny IV, produkowany od 2018 do 2020 roku, to czwarta generacja kultowego terenowego samochodu typu SUV marki Suzuki. Model ten zdobył ogromną popularność ze względu na swoje charakterystyczne cechy stylistyczne, zdolności off-roadowe i kompaktowe […]

08/09/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Jimny IV z lat: 2018, 2019, 2020.

Suzuki Jimny IV, produkowany od 2018 do 2020 roku, to czwarta generacja kultowego terenowego samochodu typu SUV marki Suzuki. Model ten zdobył ogromną popularność ze względu na swoje charakterystyczne cechy stylistyczne, zdolności off-roadowe i kompaktowe rozmiary. Oto kilka kluczowych informacji o Suzuki Jimny IV (2018-2020):

  1. Charakterystyczny Design: Jimny IV charakteryzuje się unikalnym i niepowtarzalnym designem, który nawiązuje do wyglądu klasycznych terenowych modeli. Kanciasta sylwetka, okrągłe reflektory i charakterystyczne linie nadwozia nadają mu rozpoznawalny wygląd.
  2. Kompaktowe Wymiary: Samochód ten ma niewielkie wymiary, co sprawia, że jest bardzo zwrotny i idealny do poruszania się w mieście czy na wąskich trasach terenowych.
  3. Terminowa Konstrukcja: Jimny IV jest zaprojektowany z myślą o terenowej wydajności. Posiada napęd na cztery koła, reduktor, solidne zawieszenie i duże prześwity, które pozwalają mu poruszać się po trudnym terenie.
  4. Silnik i Napęd: Wersje Jimny IV dostępne były z różnymi silnikami benzynowymi, które zapewniały odpowiednią moc do jazdy zarówno w mieście, jak i w terenie.
  5. Prosty, Ale Funkcjonalny: Kabina wnętrza jest prosta i funkcjonalna, nawiązując do tradycji terenowych pojazdów. Mimo że nie jest bogato wyposażona w najnowsze technologie, ma wszystko, co potrzebne do terenowej i miejskiej jazdy.
  6. Popularność: Suzuki Jimny IV zdobył ogromną popularność na całym świecie ze względu na swoje zdolności off-roadowe, kompaktowe rozmiary i charakterystyczny design. Stał się ikoną wśród fanów off-roadingu i miłośników klasycznych terenowych samochodów.
  7. Ograniczona Dostępność: W niektórych regionach Suzuki Jimny IV był dostępny w ograniczonych ilościach ze względu na dużą popyt i limitacje emisji spalin.
Zobacz także:  Suzuki SX4 S-cross (2013-2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Suzuki Baleno (2015-2019) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod deską rozdzielczą (po stronie kierowcy).

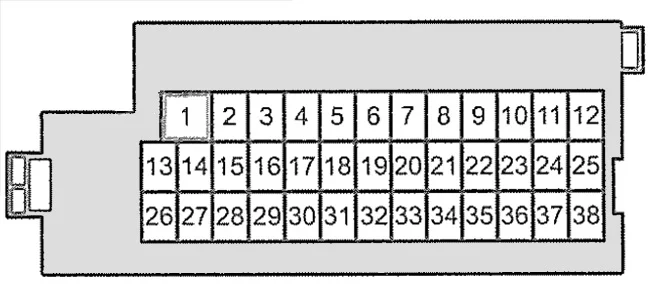

Suzuki Jimny IV (2018-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A Zasilanie okien
2 10 A Licznik
3 15A Moduł sterujący silnika
4 5A Sygnał zapłonu-1 2
5 20A Zapasowy
6 Nieużywany
7 Nieużywany
8 20A Zamek od drzwi
9 15A Blokada kierownicy
10 10 A Światła awaryjne
11 Nieużywany
12 10 A Tylne światło przeciwmgielne
13 5A Moduł sterujący ABS/ESP
14 15A Ogrzewanie siedzenia
15 5A Sygnał zapłonu-1 3
16 10 A Światło kopuły-2
17 5A Światło kopuły
18 15A Radio
19 5A CONT
20 5A Klawisz 2
21 20A Wyłącznik czasowy okna
22 5A Klucz
23 15A Klakson
24 5A Światło tylne (lewe)
25 10 A Światło tylne
26 10 A Poduszka powietrzna
27 10 A Sygnał zapłonu-1
28 10 A Zapasowe światło
29 5A ACC-3
30 20A Tylny odmgławiacz szyby
31 10 A Podgrzewane lustro
32 15A ACC-2
33 5A ACC
34 10 A Tylna wycieraczka
35 5A Sygnał zapłonu-2
36 15A Spryskiwacz
37 25A Przednia wycieraczka
38 10 A Światło stop
Zobacz także:  Suzuki Swift II (1989-1996) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w komorze silnika

Bezpieczniki główne znajdują się na dodatnim zacisku akumulatora, skrzynka bezpieczników znajduje się obok akumulatora.

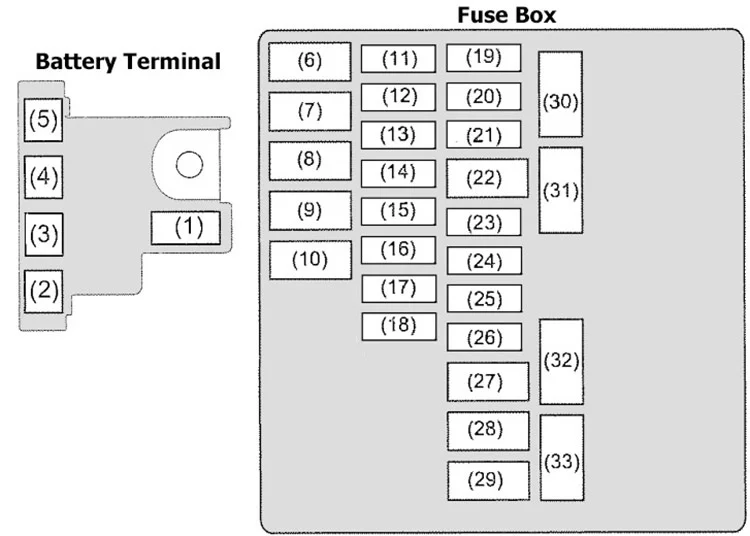

Suzuki Jimny IV (2018-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 120A FL1
2 100A FL2
3 80A FL3
4 100A FL4
5 50A FL5
6 50A Stacyjka
7 40A Silnik ABS
8 Nieużywany
9 30A Dmuchawy wentylatora
10 30A Rozrusznik
11 30A Czyszczenie reflektorów
12 15A Reflektor (prawy)
13 15A Reflektor (lewy)
14 25A Moduł sterujący ABS/ESP
15 Nieużywany
16 15A Cewka zapłonowa
17 25A Reflektor świateł drogowych
18 30A Zapasowy
19 Nieużywany
20 15A Wtrysk paliwa
21 15A Skrzynia biegów
22 50A Przełącznik zapłonu 2
23 10 A Sprężarka klimatyzacji
24 10 A 4WD
25 20A Przednie światło przeciwmgielne
26 Nieużywany
27 40A Wspomaganie kierownicy
28 Nieużywany
29 40A Wentylator chłodnicy
30 Nieużywany
31 5A Rozrusznik
32 15A Reflektor świateł drogowych (lewy)
33 15A Reflektor świateł drogowych (prawy)
