Suzuki Kizashi (2010-2014) – schematy bezpieczników i przekaźników
Rocznik 2010-2014
Zaktualizowano 9.08.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Suzuki Kizashi z lat: 2010, 2011, 2012, 2013, 2014.
Suzuki Kizashi to samochód osobowy klasy średniej produkowany przez japońską markę Suzuki w latach 2009-2015. Model ten miał za zadanie wejście marki Suzuki na rynek samochodów klasy średniej, oferując komfort, wydajność i nowoczesne technologie. Oto kilka kluczowych informacji o Suzuki Kizashi:
- Stylizacja: Kizashi wyróżniał się eleganckim i dynamicznym designem, który stanowił odrębną identyfikację wśród innych modeli marki Suzuki. Zarówno z przodu, jak i z tyłu, samochód prezentował nowoczesne i charakterystyczne cechy stylistyczne.
- Silniki: Model Kizashi był dostępny z różnymi jednostkami napędowymi, w tym z benzynowymi silnikami o różnych pojemnościach. Oferował wyważony balans między osiągami a efektywnością paliwową.
- Wyposażenie: W zależności od wersji, Suzuki Kizashi oferował bogate wyposażenie, w tym zaawansowane systemy multimedialne, klimatyzację dwustrefową, skórzaną tapicerkę oraz systemy bezpieczeństwa.
- Niezależne Zawieszenie: Kizashi był wyposażony w niezależne zawieszenie na wszystkich kołach, co wpływało na komfort jazdy i zachowanie na drodze.
- Przestronność: Pomimo klasyfikacji jako samochód klasy średniej, Kizashi oferował dość przestronne wnętrze, które mogło pomieścić pięć pasażerów.
- Różnorodność Napędu: Samochód był dostępny w różnych wersjach napędowych, w tym wersjach z napędem na przednie koła i z napędem na cztery koła, co umożliwiało dostosowanie go do różnych warunków jazdy.
- Rynek Globalny: Suzuki Kizashi był sprzedawany na różnych rynkach na całym świecie, z różnymi wersjami silnikowymi i wyposażeniem w zależności od regionu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynki bezpieczników tablicy rozdzielczej
Strona kierowcy

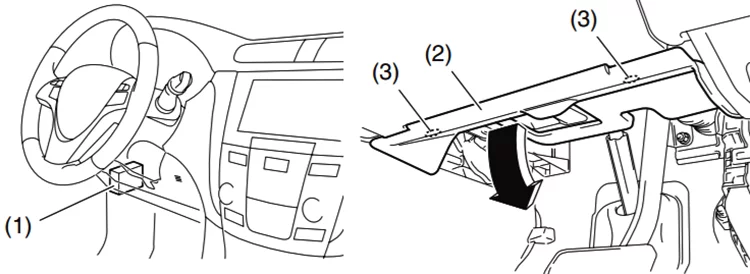

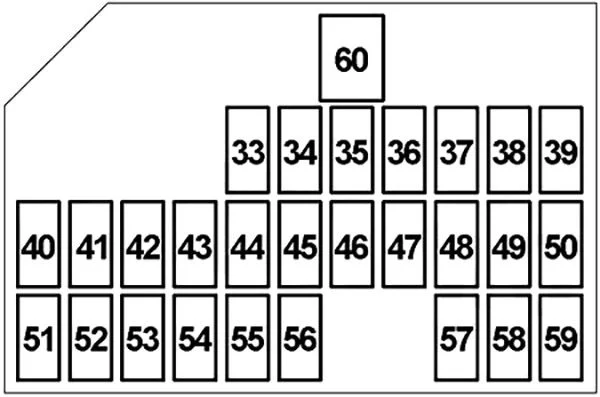

Bezpieczniki znajdują się pod deską rozdzielczą po stronie kierowcy. Aby uzyskać dostęp do tych bezpieczników, pociągnij dolną osłonę deski rozdzielczej, aby zwolnić zatrzaski, a następnie zdejmij dolną osłonę. Natężenie prądu każdego bezpiecznika jest pokazane w górnej części dolnej osłony deski rozdzielczej.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 33 | 15 | Silnik spryskiwacza przedniej szyby, moduł sterujący nadwozia (BCM) |
| 34 | 20 | Podgrzewacz siedzeń |
| 35 | 25 | Silnik wycieraczki przedniej szyby, przekaźnik wycieraczki przedniej szyby, przekaźnik przedniej szyby Hi/Lo |
| 36 | 7,5 | Czujnik deszczu i światła, tylny przekaźnik odmgławiacza, moduł sterowania uruchamianiem bezkluczykowym, moduł szyberdachu, automatycznie przyciemniane lusterko wsteczne, przekaźnik silnika dmuchawy, moduł sterowania spryskiwaczami reflektorów |
| 37 | 15 | Generator, cewka zapłonowa #1-#4, moduł sterujący silnika (ECM) |
| 38 | 15 | Gniazdo akcesoriów nr 2 |
| 39 | 15 | Gniazdo akcesoriów nr 1, przełącznik zasilania lusterek, moduł sterowania bezkluczykowym rozruchem, moduł sterowania fotelem, system audio, nawigacja |
| 40 | – | – |
| 41 | – | – |
| 42 | 10 | Moduł sterujący elektronicznego programu stabilności (ESP), czujnik kąta skrętu |
| 43 | 7,5 | Włącznik świateł hamowania, tempomat |
| 44 | 7,5 | Przekaźnik przekładni bezstopniowej (CVT), moduł sterowania napędem na cztery koła (4WD), moduł sterowania P/S |
| 45 | 7,5 | – |
| 46 | 7,5 | Panel automatycznej klimatyzacji, moduł sterowania nadwozia (BCM), moduł sterowania bezkluczykowym rozruchem, licznik kombinowany |
| 47 | 10 | Czujnik zasięgu skrzyni biegów, moduł sterowania nadwozia (BCM), moduł sterowania systemem czujnika parkowania, wyłącznik ESP OFF/wyłącznik czujnika parkowania, moduł sterowania zasilaniem fotela, moduł sterowania automatycznym poziomowaniem reflektorów, moduł sterowania HVAC, podgrzewanie fotela, przełącznik świateł cofania |
| 48 | 10 | Moduł poduszki powietrznej (SDM) |
| 49 | 15 | Moduł sterowania rozruchem bezkluczykowym, blokada układu kierowniczego |
| 50 | 7,5 | Moduł sterujący rozruchu bezkluczykowego, moduł sterujący nadwozia (BCM) |
| 51 | 20 | Jednostka szyberdachu |
| 52 | 7,5 | Przekaźnik tylnego światła przeciwmgielnego |
| 53 | 10 | Przekaźnik światła tylnego |
| 54 | 10 | Włącznik świateł hamowania |
| 55 | 10 | Migacz zagrożeń, moduł sterowania nadwozia (BCM) |
| 56 | 20 | Przełącznik główny szyby, silnik szyby przedniej (strona kierowcy), przełącznik szyby pomocniczej, silnik szyby przedniej (strona pasażera) |
| 57 | 15 | Audio, nawigacja |
| 58 | 10 | Moduł sterowania silnikiem (ECM), moduł sterowania nadwozia (BCM), moduł sterowania rozruchem bezkluczykowym, przełącznik silnika, panel automatycznej klimatyzacji, złącze łącza danych (DLC), miernik kombinowany, konsola, tylne światło kopuły, oświetlenie próżności, oświetlenie sufitowe, Światło bagażnika, oświetlenie schowka na rękawiczki, oświetlenie stóp, moduł sterowania HVAC |
| 59 | 20 | Zamek drzwi, moduł sterowania nadwozia (BCM), przekaźnik silnika pokrywy paliwa nr 1 i 2 |
| 60 | 30 | Przełącznik główny okna, przełącznik pomocniczy tylnego okna zasilania |
| R1 | Zapłon (IG2) | |
| R2 | Zapłon (IG1) | |
| R3 | Akcesorium | |
| R4 | Światło tylne | |
Strona pasażera

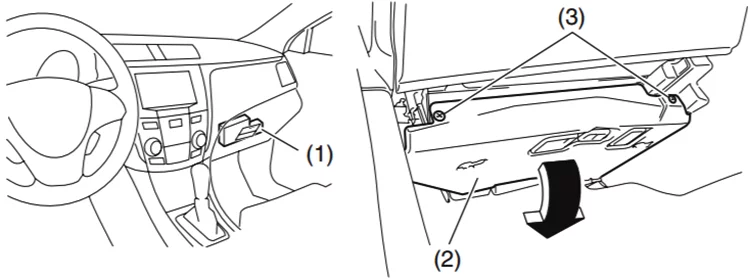

Bezpieczniki znajdują się również pod deską rozdzielczą po stronie pasażera. Wykręć dwie śruby i zdejmij pokrywę deski rozdzielczej.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 61 | 20 | Tylne okno (prawe) |
| 62 | 20 | Tylne okno (lewe) |
| 63 | 20 | Przełącznik główny szyby, przełącznik szyby pomocniczej, silnik szyby przedniej |
| 64 | 15 | Moduł sterowania napędem na cztery koła (4WD) |
| 65 | 20 | Wentylator akumulatora |
| 66 | – | – |
| 67 | – | – |
| 68 | – | – |
| 69 | – | – |
| 70 | – | – |
| 71 | 20 | Wzmacniacz dźwięku |
| 72 | 30 | Prawe siedzenie ( moduł sterowania fotelem elektrycznym, przełącznik podparcia lędźwiowego, przełącznik pomocniczy fotela elektrycznego ) |
| 73 | 30 | Lewe siedzenie ( moduł sterowania fotelem elektrycznym, przełącznik podparcia lędźwiowego, przełącznik pomocniczy fotela elektrycznego ) |
| 74 | 30 | – |
Schemat skrzynki bezpieczników w komorze silnika

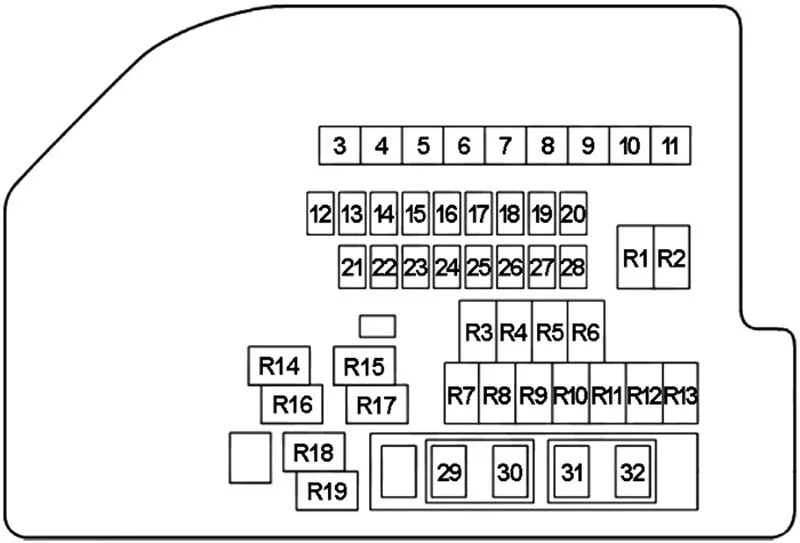

Bezpiecznik główny, bezpieczniki pierwotne i niektóre bezpieczniki pojedyncze znajdują się w komorze silnika. Aby wyjąć bezpiecznik, użyj ściągacza bezpieczników znajdującego się w skrzynce bezpieczników. Natężenie prądu każdego bezpiecznika jest pokazane z tyłu pokrywy skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 3 | 50 | Przekaźnik silnika dmuchawy |
| 4 | 50 | Skrzynka bezpieczników w przedziale pasażerskim nr 2 (okno elektryczne, fotel elektryczny ) |
| 5 | 50 | Skrzynka bezpieczników w przedziale pasażerskim nr 1 (moduł sterowania rozruchem bezkluczykowym) |
| 6 | 40 | Moduł sterujący elektronicznego programu stabilności (ESP) |
| 7 | 40 | Skrzynka bezpieczników w przedziale pasażerskim nr 1 (światła) |
| 8 | 30 | Przekaźnik silnika rozruchowego |
| 9 | 30 | Przekaźnik wentylatora chłodnicy nr 1 |
| 10 | 30 | Przekaźnik wentylatora chłodnicy nr 3 |
| 11 | 50 | Skrzynka bezpieczników w przedziale pasażerskim nr 1 (przełącznik zapłonu) |
| 12 | 25 | Skrzynka bezpieczników w przedziale pasażerskim nr 1 (zapasowa) |
| 13 | 25 | Moduł sterujący elektronicznego programu stabilności (ESP) |
| 14 | 20 | Przekaźnik główny (sterowanie silnikiem) |
| 15 | 7,5 | Przekaźnik świateł drogowych, przekaźnik świateł mijania (lewy i prawy) |
| 16 | 30 | Silnik spryskiwacza reflektorów |
| 17 | 30 | Tylny przekaźnik odmgławiacza |
| 18 | 15 | Przekaźnik sterujący siłownika przepustnicy |
| 19 | 15 | Przekaźnik grzałki lusterka |
| 20 | 10 | Przekaźnik sprężarki klimatyzacji |
| 21 | 15 | Światła drogowe (prawe) |
| 22 | 15 | Światła drogowe (lewe) |
| 23 | 15 | Światła mijania (z prawej) lub reflektory o dużej intensywności (HID) (z prawej) |
| 24 | 15 | Światła mijania (lewe) lub reflektory wyładowcze (HID) (lewe) |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Klakson |
| 30 | 15 | Podgrzewany przekaźnik czujnika tlenu (HO2S) |
| 31 | 20 | Przekaźnik przednich świateł przeciwmgielnych |
| 32 | 15 | Przekaźnik przekładni bezstopniowej (CVT), moduł sterujący przekładni (TCM) |
| R1 | Światła mijania (prawe) | |
| R2 | Światła mijania (lewe) | |
| R3 | Sprężarka klimatyzacji | |
| R4 | Tylne światło przeciwmgielne | |
| R5 | – | |
| R6 | Światła drogowe | |
| R7 | Pompa paliwowa | |
| R8 | Start silnika | |
| R9 | Wycieraczka przedniej szyby | |
| R10 | – | |
| R11 | Wycieraczka szyby przedniej Hi/Lo | |
| R12 | – | |
| R13 | Tylny odmgławiacz | |
| R14 | Sterowanie siłownikiem przepustnicy | |
| R15 | Wentylator chłodnicy nr 1 | |
| R16 | Główny (sterowanie silnikiem) | |
| R17 | Wentylator chłodnicy nr 3 | |
| R18 | Wentylator chłodnicy nr 2 | |
| R19 | Podgrzewacz lustrzany | |
Łącznik topliwy
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 120 | Cały obwód elektryczny, akumulator, silnik rozruchowy, generator |
| 2 | 80 | Moduł sterowania P/S |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
