Skoda Yeti (2011) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Yeti z lat: 2011. Skoda Yeti rocznik 2011 był rokiem po wprowadzeniu faceliftingu, który wprowadził pewne zmiany w wyglądzie zewnętrznym i wnętrzu. W porównaniu do poprzednika, Yeti 2011 miał zmienioną przednią część nadwozia, w tym nową atrapę chłodnicy, reflektory i zderzak. Z […]

05/13/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Yeti z lat: 2011.

Skoda Yeti rocznik 2011 był rokiem po wprowadzeniu faceliftingu, który wprowadził pewne zmiany w wyglądzie zewnętrznym i wnętrzu. W porównaniu do poprzednika, Yeti 2011 miał zmienioną przednią część nadwozia, w tym nową atrapę chłodnicy, reflektory i zderzak. Z tyłu z kolei zmieniły się tylne lampy i zderzak.

W kwestii silników, dostępne były zarówno benzynowe, jak i diesle, w różnych wariantach mocy i pojemności. W gamie silnikowej znalazł się między innymi 1.2 TSI o mocy 105 KM oraz 1.8 TSI o mocy 160 KM, a wśród silników diesla 1.6 TDI o mocy 105 KM i 2.0 TDI o mocy 110, 140 lub 170 KM.

Wnętrze pojazdu zostało również zmienione, w tym deska rozdzielcza i konsola środkowa. W wyposażeniu znalazły się m.in. systemy ABS, ESP, oraz system monitorujący ciśnienie w oponach. Yeti 2011 był dostępny w różnych wersjach wyposażenia, w tym między innymi w wersji Outdoor z wyższym prześwitem i ochroną podwozia.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Fabia III (2018-2019) - schematy bezpieczników i przekaźników

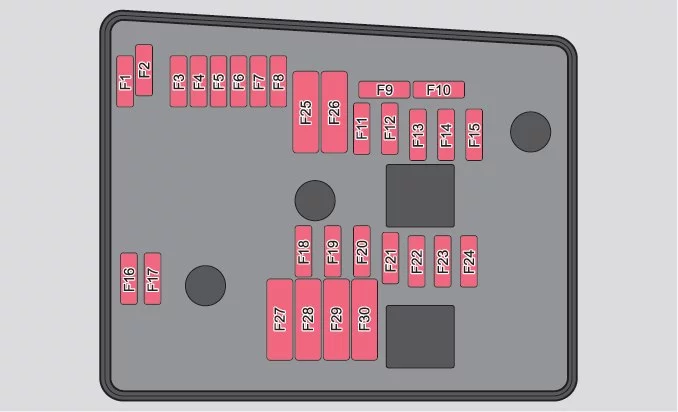

Skrzynka bezpieczników w komorze silnika

Skoda Yeti (2011) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F1 Nie przypisano
F2 Sterownik automatycznej skrzyni biegów DQ 200 30
F3 Obwód pomiarowy 5
F4 Jednostka sterująca ABS 20
F5 Jednostka sterująca automatycznej skrzyni biegów 15
F6 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.

5
F7 Zacisk zasilania 15;

Rozrusznik.

40
F8 Radio 15
F9 Telefon 5
F10 Jednostka sterująca silnika;

Przekaźnik główny.

5/10
F11 Jednostka sterująca do ogrzewania postojowego 20
F12 Jednostka sterująca dla magistrali danych CAN 5
F13 Jednostka sterująca silnika 15/30
F14 Zapłon 20
F15 Sonda lambda;

Czujnik NOx;

Przekaźnik pompy paliwa.

15
Przekaźnik systemu świec żarowych 5
F 16 Centralna jednostka sterująca;

Prawy główny reflektor;

Prawa tylna jednostka oświetleniowa.

30
F17 Klakson 15
F18 Wzmacniacz do cyfrowego procesora dźwięku 30
F19 Wycieraczka szyby przedniej 30
F20 Zawór sterujący ciśnieniem paliwa 10
F21 Sonda lambda 15.10.20
F22 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.

5
F23 Pompa płynu chłodzącego 5
Zawór elektromagnetyczny regulacji ciśnienia doładowania;

Zawór przełączający chłodnicy.

10
Pompa wysokiego ciśnienia paliwa 15
F24 Filtr z węglem aktywnym;

Zawór recyrkulacji spalin.

10
F25 Jednostka sterująca ABS 40
F26 Centralna jednostka sterująca;

Lewy główny reflektor;

Lewy tylny reflektor.

30
F27 System świec żarowych 50
F28 Ogrzewanie przedniej szyby 50
F29 Zasilanie wnętrza 50
F30 Terminal Xa) 40
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

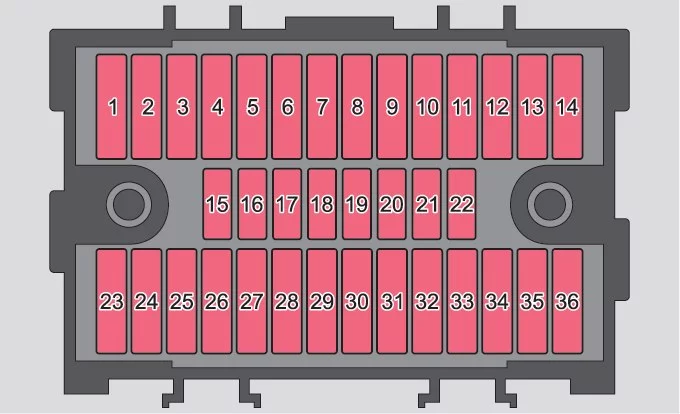

Skrzynka bezpieczników w desce rozdzielczej

Skoda Yeti (2011) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Ogrzewanie wentylacji skrzyni biegów (silnik wysokoprężny) 10
Jednostka sterująca automatycznej skrzyni biegów DQ200 10
2 Urządzenie holownicze 20
3 Urządzenie holownicze 15
4 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.

5
5 Dmuchawa do ogrzewania;

Wentylator chłodnicy;

Klimatyzacja;

Climatronic.

40
6 Wycieraczka tylnej szyby 15
7 Telefon
8 Urządzenie holownicze 15
9 Centralna jednostka sterująca – oświetlenie wewnętrzne, tylne światło przeciwmgielne 10
10 Czujnik deszczu;

Włącznik światła;

Gniazdo diagnostyczne.

10
11 Światła doświetlające zakręty po lewej stronie 10
12 Światła doświetlające zakręty po prawej stronie 10
13 Radio;

Zmieniarka do nawigacji mobilnej.

15
14 Urządzenie holownicze 5
15 Przełącznik światła 5
16 Podgrzewane dysze myjące 5
17 Jednostka sterująca do regulacji wiązki reflektorów i obrotu reflektora 5
18 Gniazdo diagnostyczne;

Sterownik silnika;

Czujnik hamulca.

10
19 Sterownik ABS;

ESP;

Przełącznik kontroli ciśnienia powietrza w oponach;

Sterownik wspomagania parkowania;

Przełącznik trybu Offroad;

Przycisk start/stop.

5
20 Przełącznik i jednostka sterująca poduszki powietrznej 5
21 WIV;

Światła postojowe;

Ściemniane lusterka;

Czujnik ciśnienia;

Preinstalacja telefoniczna;

Miernik masy powietrza.

5
22 Zestaw wskaźników;

Jednostka sterująca elektromechanicznego wspomagania kierownicy;

Haldex.

5
23 Centralny zamek i pokrywa maski 15
24 Tylne okno elektryczne 30
25 Ogrzewanie tylnej szyby 25
Ogrzewanie szyby tylnej;

Ogrzewanie postojowe (ogrzewanie i wentylacja postojowa).

30
26 Gniazdo zasilania w bagażniku 20
27 Elektryczny dach przesuwno-uchylny;

Elektryczna osłona przeciwsłoneczna.

30
28 Przekaźnik pompy paliwa;

Jednostka sterująca pompy paliwa;

Zawory wtryskowe.

15
29 Przednie okno elektryczne 30
30 Zapalniczka przednia i tylna 20
31 System czyszczenia reflektorów 20
32 Ogrzewanie fotela przedniego;

Regulator ogrzewania fotela.

20
33 Ogrzewanie;

Klimatyzacja;

Climatronic.

7,5
34 Alarm;

Klakson zapasowy.

5
35 Jednostka sterująca automatycznej skrzyni biegów DQ200 10
36 Nie przypisano
