W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Yeti z lat: 2013.

Rocznik 2013 Skoda Yeti przeszedł niewielkie zmiany w porównaniu do poprzednich lat. W standardzie pojawił się system Start-Stop, który pomaga zaoszczędzić paliwo w sytuacji, gdy samochód stoi w korku lub na światłach. Pojawiła się także możliwość wyboru nowych kolorów lakieru nadwozia oraz nowych wzorów felg.

Wnętrze samochodu pozostało bez większych zmian, ale dostępne były nowe systemy multimedialne i ulepszone systemy bezpieczeństwa, takie jak system monitorowania martwego pola.

Pod względem mechanicznym, 2013 Yeti oferował gamę silników benzynowych i diesla o mocy od 105 do 170 KM. Silniki te były sprzężone z manualną skrzynią biegów lub opcjonalnie z automatyczną skrzynią biegów DSG.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Superb II (2008-2009) - schematy bezpieczników i przekaźników

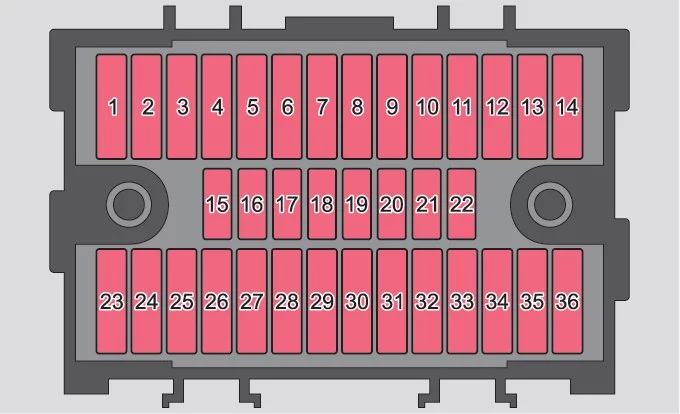

Skrzynka bezpieczników w desce rozdzielczej

Skoda Yeti (2013) - schematy bezpieczników i przekaźników
Numer Opis
1 Ogrzewanie wentylacji skrzyni biegów (silnik wysokoprężny);

Sterownik automatycznej skrzyni biegów DQ200.

2 Urządzenie holownicze
3 Urządzenie holownicze
4 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów;

Kamera.

5 Dmuchawa do ogrzewania;

Wentylator chłodnicy;

Klimatyzacja;

Climatronic.

6 Wycieraczka tylnej szyby
7 Telefon
8 Urządzenie holownicze
9 Jednostka sterująca napięciem pojazdu – oświetlenie wnętrza, tylne światło przeciwmgielne
10 Czujnik deszczu;

Włącznik światła;

Gniazdo diagnostyczne.

11 Światła doświetlające zakręty po lewej stronie
12 Światła doświetlające zakręty po prawej stronie
13 Radio;

Zmieniarka do nawigacji mobilnej.

14 Urządzenie holownicze
15 Przełącznik światła
16 Haldex
17 Jednostka sterująca do regulacji wiązki reflektorów i obrotu reflektora
18 Gniazdo diagnostyczne;

Sterownik silnika;

Czujnik hamulca.

19 Sterownik ABS;

ESP;

Przełącznik kontroli ciśnienia powietrza w oponach;

Sterownik wspomagania parkowania;

Przełącznik trybu OFF ROAD;

Przycisk START STOP.

20 Przełącznik i jednostka sterująca poduszki powietrznej
21 WIV;

Światła postojowe;

Ściemniane lusterka;

Czujnik ciśnienia;

Preinstalacja telefoniczna;

Miernik masy powietrza.

22 Zestaw wskaźników;

Jednostka sterująca elektromechanicznego wspomagania kierownicy.

23 Centralny zamek i pokrywa maski
24 Tylne okno elektryczne
25 Ogrzewanie tylnej szyby;

Ogrzewanie postojowe i wentylacja.

26 Gniazdo zasilania w bagażniku
27 Elektryczny dach przesuwno-uchylny;

Elektryczna osłona przeciwsłoneczna.

28 Pompa paliwa;

Zawory wtryskowe.

29 Przednie okno elektryczne
30 Zapalniczka przednia i tylna
31 System czyszczenia reflektorów
32 Ogrzewanie fotela przedniego;

Regulator ogrzewania fotela.

33 Ogrzewanie;

Klimatyzacja;

Climatronic;

Pilot do ogrzewania postojowego.

34 Alarm;

Klakson zapasowy.

35 Jednostka sterująca automatycznej skrzyni biegów DQ200
36 DVD

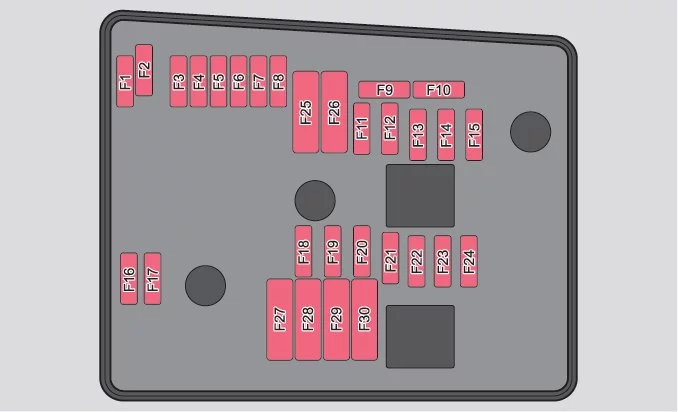

Skrzynka bezpieczników w komorze silnika

Skoda Yeti (2013) - schematy bezpieczników i przekaźników
Numer Opis
F1 Nie przypisano
F2 Jednostka sterująca automatycznej skrzyni biegów
F3 Obwód pomiarowy
F4 Jednostka sterująca ABS
F5 Jednostka sterująca automatycznej skrzyni biegów
F6 Zestaw wskaźników;

Dźwignia wycieraczek szyby przedniej;

Dźwignia kierunkowskazów.

F7 Zacisk zasilania 15;

Rozrusznik.

F8 Radio
F9 Telefon
F10 Jednostka sterująca silnika
F11 Pomocnicza jednostka sterująca ogrzewaniem i wentylacją
F12 Jednostka sterująca magistrali danych
F13 Jednostka sterująca silnika
F14 Zapłon
F15 Sonda lambda;

Przekaźnik pompy paliwa;

Układ świec żarowych.

F 16 Jednostka sterująca napięciem pojazdu;

Prawy reflektor;

Prawe światło tylne.

F17 Klakson
F18 Wzmacniacz do cyfrowego procesora dźwięku
F19 Wycieraczki
F20 Zawór sterujący ciśnieniem paliwa
F21 Sonda lambda
F22 Przełącznik pedału sprzęgła;

Przełącznik pedału hamulca.

F23 Pompa płynu chłodzącego;

Zawór elektromagnetyczny regulacji ciśnienia ładowania;

Zawór przełączający chłodnicy;

Pompa wysokiego ciśnienia paliwa.

F24 Filtr z węglem aktywnym;

Zawór recyrkulacji spalin;

Wentylator chłodnicy.

F25 Jednostka sterująca ABS
F26 Jednostka sterująca napięciem pojazdu;

Lewy reflektor;

Lewe światło tylne.

F27 System świec żarowych
F28 Ogrzewanie przedniej szyby
F29 Zasilanie wnętrza
F30 Terminal Xa)
a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.
