W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Roomster z lat: 2013.

Skoda Roomster rocznik 2013 był ostatnim rocznikiem produkcji tego modelu. Roomster był samochodem typu minivan, który został zaprezentowany po raz pierwszy w 2006 roku i produkowany był przez 7 lat, aż do 2013 roku.

W 2013 roku Skoda Roomster przeszła niewielki facelifting, obejmujący nowy wygląd przedniej części samochodu z nową atrapą chłodnicy, reflektorami i zderzakiem. Zmieniono również wystrój wnętrza oraz dodano nowe elementy wyposażenia.

Skoda Roomster była oferowana z szeroką gamą silników benzynowych i diesla, o pojemności od 1,2 do 1,9 litra oraz mocy od 70 do 105 KM. Samochód charakteryzował się przestronnym wnętrzem i elastycznym układem siedzeń, umożliwiającym łatwe przestawianie i składanie siedzeń.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Kamiq i Scala (2019-2020) - schematy bezpieczników i przekaźników

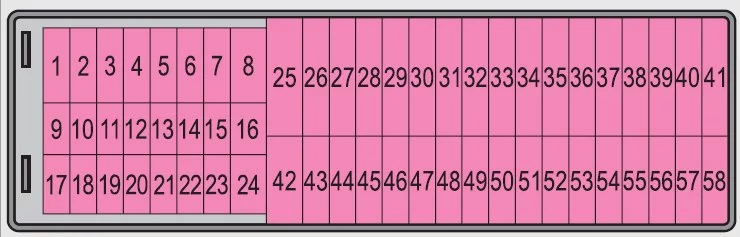

Skrzynka bezpieczników w desce rozdzielczej

Skoda Roomster (2013) - schematy bezpieczników i przekaźników
Numer Opis
1 S-kontakt
2 START-STOP;

Klimatyzacja.

3 Zestaw wskaźników;

Regulacja zasięgu reflektorów.

4 Jednostka sterująca ABS;

Przycisk START STOP.

5 Silnik benzynowy:

system regulacji prędkości

6 Światło cofania (ręczna skrzynia biegów)
7 Zapłon;

Sterownik silnika;

Automatyczna skrzynia biegów.

8 Przełącznik pedału hamulca;

Przełącznik pedału sprzęgła.

9 Sterowanie ogrzewaniem;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Sterownik świateł zakrętowych;

Wentylator chłodnicy;

Dysze myjące.

10 System wycieraczek i spryskiwaczy przedniej szyby
11 Regulacja lusterek
12 Jednostka sterująca do wykrywania przyczepy
13 Jednostka sterująca automatycznej skrzyni biegów
14 Silnik do reflektorów halogenowych z funkcją doświetlania zakrętów
15 System nawigacji PDA
16 Elektrohydrauliczne wspomaganie kierownicy
17 START-STOP (radio);

Światło do jazdy dziennej.

18 Ogrzewanie lusterek
19 S-kontakt
20 Alarm
21 Światło cofania;

Światła przeciwmgielne z funkcją CORNER.

22 Elementy obsługi ogrzewania;

Sterownik klimatyzacji;

Pomoc w parkowaniu;

Telefon komórkowy;

Zestaw wskaźników;

Czujnik kąta skrętu;

ESC;

Sterownik napięcia pojazdu;

Kierownica wielofunkcyjna.

23 Oświetlenie wewnętrzne, schowek i bagażnik;

Światła boczne.

24 Centralna jednostka sterująca
25 Podgrzewacze siedzeń
26 Wycieraczka tylnej szyby
27 Preinstalacja telefoniczna
28 Silnik benzynowy:

zawór AKF,

klapa sterująca,

29 Wtrysk;

Pompa płynu chłodzącego.

30 Pompa paliwa;

Zapłon;

Tempomat;

Działanie przekaźnika PTC.

31 Sonda lambda
32 Wysokociśnieniowa pompa paliwowa;

Zawór ciśnieniowy.

33 Jednostka sterująca silnika
34 Sterownik silnika;

Pompa próżniowa.

35 Zasilanie blokady zapłonu
36 Główna wiązka
37 Tylne światło przeciwmgielne;

Przetwornica DC/DC START-STOP.

38 Światła przeciwmgielne
39 Dmuchawa powietrza do ogrzewania
40 Nie przypisano
41 Nie przypisano
42 Ogrzewanie tylnej szyby
43 Klakson
44 Wycieraczki
45 Centralna jednostka sterująca dla systemu komfortu
46 Sterownik silnika;

Pompa paliwa.

47 Zapalniczka;

Gniazdko w bagażniku.

48 Przetwornica ABS;

START-STOP (DC/DC);

ESP.

49 Włącz światła sygnalizacyjne;

Światła hamowania.

50 Przetwornica START-STOP (DC/DC) infotainment;

Radio.

51 Elektrycznie sterowane szyby (przód i tył) – lewa strona
52 Elektrycznie sterowane szyby (przód i tył) – prawa strona
53 Światło pozycyjne – lewa strona;

Elektrycznie przesuwany/uchylny dach.

54 START-STOP (zestaw wskaźników);

Alarm.

55 Jednostka sterująca automatycznej skrzyni biegów
56 Układ czyszczenia reflektorów, światła pozycyjne – prawa strona
57 Lewe światło mijania;

Regulacja zasięgu reflektorów.

58 Światła mijania po prawej stronie

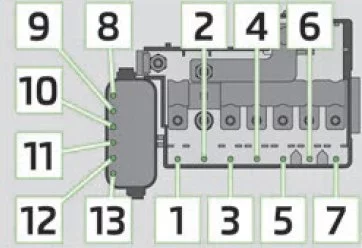

Skrzynka bezpieczników w komorze silnika

Skoda Roomster (2013) - schematy bezpieczników i przekaźników
Numer Opis
1 Alternator
2 Nie przypisano
3 Wnętrze
4 Elektryczny system ogrzewania dodatkowego
5 Wnętrze
6 Świece żarowe;

Wentylator chłodziwa.

7 Elektrohydrauliczne wspomaganie kierownicy
8 ABS lub TCS lub ESP
9 Wentylator chłodnicy
10 Automatyczna skrzynia biegów
11 ABS lub TCS lub ESP
12 Centralna jednostka sterująca
13 Elektryczny system ogrzewania dodatkowego
