W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Roomster z lat: 2007, 2008.

Skoda Roomster z roczników 2007-2008 to samochód osobowy typu MPV, który był produkowany w latach 2006-2015. Model ten charakteryzuje się nietypowym kształtem nadwozia, który łączy w sobie cechy kombi i vana. Wewnątrz pojazdu znajduje się przestronne wnętrze z możliwością przesuwania, składania oraz wyjmowania foteli, co zapewnia elastyczność w konfiguracji przestrzeni ładunkowej.

W ofercie znajdowały się różne wersje silnikowe, w tym benzynowe o pojemności 1,2 l, 1,4 l i 1,6 l oraz diesle o pojemności 1,4 l, 1,9 l i 1,6 l. W zależności od wersji wyposażeniowej samochód mógł mieć m.in. manualną lub automatyczną skrzynię biegów, klimatyzację, systemy audio oraz różnego rodzaju asystenty jazdy.

Roomster zyskał uznanie za swoją funkcjonalność i wygodę użytkowania, jednak nie był to samochód szczególnie dynamiczny ani sportowy.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zobacz także: Skoda Rapid (2014) - schematy bezpieczników i przekaźników

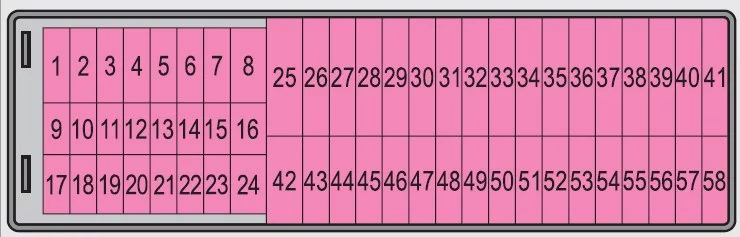

Skrzynka bezpieczników w desce rozdzielczej

Skoda Roomster (2007-2008) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Elektrohydrauliczne wspomaganie kierownicy	5
2	Zestaw wskaźników, regulacja zasięgu reflektorów	5
3	Sterownik silnika – Silnik benzynowy	5
4	Jednostka sterująca ABS	5
5	Silnik benzynowy: włącznik świateł hamowania, tempomat.	5
6	Nie przypisano	—
7	Sterownik silnika 1,2 ltr. silnik	15
8	Zawory wtryskowe – 1,4 l; 1,6 l	10
9	Sterowanie ogrzewaniem; Sterownik klimatyzacji; Pomoc w parkowaniu; Sterownik świateł zakrętowych.	5
10	Zawór PCV	7,5
11	Elektrycznie regulowane lusterko wsteczne; Elektryczne szyby.	7,5
12	Światło cofania	10
13	Jednostka sterująca silnika (dla pojazdów z automatyczną skrzynią biegów)	10
14	Silnik do świateł zakrętowych	10
15	Nawigacja PDA	5
16	Nie przypisano	—
17	Lewe światło postojowe; Oświetlenie tablicy rejestracyjnej.	5
18	Prawe światło postojowe	5
19	Radio; Centralna jednostka sterująca.	5
20	Zestaw wskaźników; Czujnik kąta skrętu; ESP; Jednostka sterująca napięciem pojazdu.	5
21	Światła stopu	10
22	Sterowanie ogrzewaniem; Centralka klimatyzacji; Pomoc w parkowaniu; Telefon komórkowy.	7,5
23	Oświetlenie wnętrza, schowka i bagażnika	10
24	Zamek tylnej klapy	10
25	Podgrzewacze siedzeń	20
26	Podgrzewane dysze do spryskiwaczy szyb; System czyszczenia szyby.	15
27	Nie przypisano	—
28	Silnik benzynowy: zawór AKF, klapa sterująca.	10
29	Wtrysk – 1,2 l. silnik	10
30	Pompa paliwa – silnik benzynowy	15
31	Sonda lambda	10
32	Silnik Diesla: Przełącznik świateł hamowania; Pedał sprzęgła; Tempomat; Przekaźnik pompy paliwa; Przekaźnik układu świec żarowych.	5
33	Jednostka sterująca silnika – silnik wysokoprężny	30
34	Sterownik silnika 1,4 l; 1,6 l silnik	30
34	Pompa paliwa – silnik diesla	15
35	Nie przypisano	—
36	Główna wiązka	15/5 a)
37	Tylne światło przeciwmgielne	7,5
38	Światła przeciwmgielne	10
39	Dmuchacz	25
40	Wycieraczka tylnej szyby 10w	10
41	Nie przypisano	—
42	Ogrzewanie tylnej szyby	25
43	Klakson	20
44	Wycieraczka szyby przedniej	20
45	Centralna jednostka sterująca dla systemu komfortu	15
46	Sterownik silnika 1,4 l; 1,6 l	5
47	Zapalniczka; Gniazdko w bagażniku b).	15
48	ABS	5
49	Kierunkowskazy	15
50	Radio; Preinstalacja telefoniczna; Moduł wielofunkcyjny.	10
51	Elektrycznie sterowane szyby (z przodu i z tyłu po lewej stronie)	25
52	Elektrycznie sterowane szyby (z przodu i z tyłu po prawej stronie)	25
53	Nie przypisano	—
54	System alarmowy antykradzieżowy	15
55	Nie przypisano	—
56	System czyszczenia reflektorów	25
57	Światła mijania po lewej stronie	15
58	Światła mijania po prawej stronie	15
a) W zależności od typu reflektora – wymienić uszkodzony bezpiecznik na nowy o tej samej liczbie amperów. b) Jeśli silnik jest już wyłączony, jeden podłączony element elektryczny może rozładować akumulator.

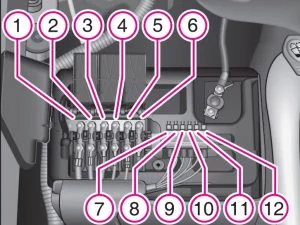

Skrzynka bezpieczników w komorze silnika (w pobliżu akumulatora)

Numer	Opis	Ampery [A]
1	Alternator	175
2	Wnętrze	80
3	Elektryczny system ogrzewania dodatkowego	60
4	ABS lub TCS lub ESP	40
5	Elektrohydrauliczne wspomaganie kierownicy	50
6	Świece żarowe	50
7	ABS lub TCS lub ESP	25
8	Wentylator chłodnicy	30
9	System klimatyzacji	5
10	Wentylator chłodnicy	40
11	Centralna jednostka sterująca	5
12	Automatyczna skrzynia biegów; Elektryczne ogrzewanie postojowe.	5/30
