W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Kodiaq z lat: 2023.

Skoda Kodiaq przeszła face lifting w 2021 roku, w wyniku czego pojawiły się zmiany zarówno w wyglądzie zewnętrznym, jak i wewnętrznym samochodu.

Z przodu auta pojawiła się nowa, bardziej agresywna atrapa chłodnicy, nowe reflektory LED z charakterystycznymi światłami do jazdy dziennej, a także nowe zderzaki. Tył samochodu otrzymał nowe lampy LED oraz zmieniony zderzak.

Wewnątrz pojazdu zastosowano nowe materiały wykończeniowe, zmodyfikowano deski rozdzielczej i dodano większy, 10-calowy ekran dotykowy systemu multimedialnego.

Pod maską Kodiaqa można znaleźć gamę silników benzynowych, Diesla i hybrydowych plug-in. W zależności od wersji wyposażenia, auto może mieć napęd na przednie lub wszystkie koła.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w desce rozdzielczej

Kierownica po lewej stronie:
Skrzynka bezpieczników znajduje się za schowkiem po stronie kierowcy.

Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otwórz schowek po stronie kierowcy.
Naciśnij zatrzask A w kierunku strzałki 1, otwórz schowek w kierunku strzałki 2.

Kierownica po lewej stronie:

Znajduje się za schowkiem po stronie pasażera.

Złóż schowek:

Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otworzyć schowek po stronie pasażera z przodu.
Odblokuj drążek hamulca w kierunku strzałki 1 i wyjmij w kierunku strzałki 2.
Odblokuj blokadę A w kierunku strzałki 3, a schowek złoży się w kierunku strzałki 4.

Złóż schowek:

Podnieś tackę w kierunku przeciwnym do strzałki 4.
Pokonaj opór podkładki oporowej A.
Włóż drążek hamulca w kierunku przeciwnym do kierunku strzałki 2 i zablokuj w kierunku zgodnym ze strzałką 1.
Schowek zamyka się (do jego zamknięcia potrzeba większej siły) wskakuje na swoje miejsce.

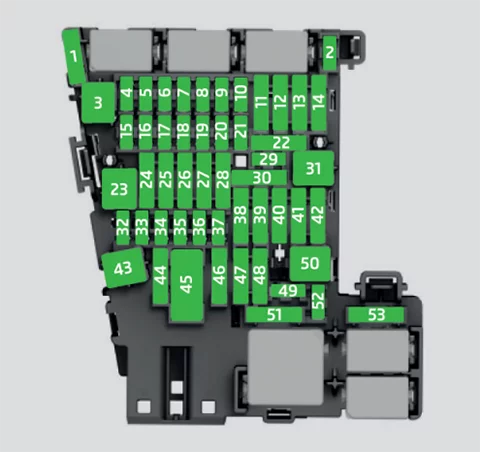

Skoda Kodiaq (2023) - schematy bezpieczników i przekaźników

Numer	Opis
1	SCR (AdBlue®)
2	Ogrzewanie kierownicy
3	wolny
4	System alarmowy
5	magistrala danych
6	Automatyczna skrzynia biegów
7	Klimatyzacja, odbiornik ogrzewania postojowego, ogrzewanie przedniej i tylnej szyby, wskaźnik kontroli opon
8	wyłącznik świateł, czujnik deszczu, hamulec postojowy, oświetlenie ambiente, czujnik instalacji alarmowej, reflektory przednie
9	dźwignia obsługowa pod kierownicą
10	ekran urządzenia Infotainment
11	Światła – lewa strona
12	Infotainment
13	Napinacze pasów – strona lewa
14	dmuchawa klimatyzacji, ogrzewania
15	elektryczna blokada kierownicy
16	USB-Złącza, złącze diagnostyczne, Phone box
17	tablica rozdzielcza, numer alarmowy
18	Kamera cofania, Area View
19	KESSY (bezkluczykowy system blokowania i uruchamiania)
20	SCR (AdBlue®), pompa próżniowa do układu hamulcowego
21	napęd na wszystkie koła
22	Zaczep do holowania
23	panoramiczny dach przesuwno-uchylny
24	Światła – prawa strona
25	Centralne ryglowanie – drzwi przednie lewe i tylne lewe, lewy podnośnik szyb, ogrzewanie lewego lusterka zewnętrznego, funkcja składania, ustawienie powierzchni lusterka
26	Ogrzewanie przednich foteli
27	Oświetlenie wnętrza
28	Zaczep do holowania
29	USB-Funkcja ładowania – lusterko wsteczne i wewnętrzne
30	regulacja amortyzatorów
31	otwarcie pokrywy bagażnika
32	Wspomaganie parkowania, asystent parkowania, wykrywanie „martwego pola”
33	Poduszki bezpieczeństwa
34	Klimatyzacja, przełącznik świateł cofania, lusterko wewnętrzne z automatycznym przyciemnianiem, ogrzewanie siedzeń, hamulec postojowy, przełącznik świateł, listwa z przełącznikami
35	Złącze diagnostyczne, kamera, czujnik radarowy
36	wolny
37	wolny
38	Zaczep do holowania
39	Centralne ryglowanie – drzwi przednie prawe i tylne prawe, prawy podnośnik szyb, ogrzewanie prawego lusterka zewnętrznego, funkcja składania, ustawienie powierzchni lusterka
40	gniazda 12 V
41	Napinacze pasów – strona prawa
42	ryglowanie pokrywy bagażnika, układ czyszczenia reflektorów, spryskiwacze szyby przedniej i tylnej
43	wzmacniacz muzyki
44	Zaczep do holowania
45	elektryczna obsługa fotela kierowcy
46	Gniazdo 230 V
47	wycieraczka szyby tylnej
48	Generator dźwięku sportowego
49	uruchomienie silnika, włącznik pedału sprzęgła
50	wolny
51	ogrzewanie tylnych siedzeń
52	Wentylacja przednich siedzeń, oświetlenie miejsca na nogi
53	Ogrzewanie szyby tylnej

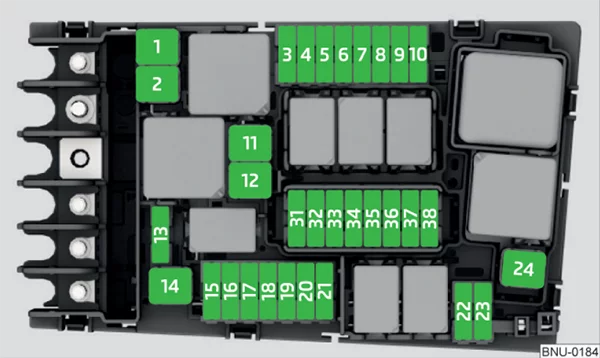

Skrzynka bezpieczników w komorze silnika

Skoda Kodiaq (2023) - schematy bezpieczników i przekaźników

Numer	Opis
1	System pomocy ESC, hamulec postojowy
2	System wspomagania ESC
3	układ sterowania silnika
4	Wentylator chłodnicy, regulator ciśnienia paliwa, elektryczna ogrzewanie dodatkowe, świeca żarowa, przepływomierz masowy powietrza, układ hamulcowy, czujnik poziomu oleju i temperatury oleju, zapłon, elementy silnika
5	części silnika
6	czujnik hamowania
7	Pompa płynu chłodzącego, klapa spalin, odpowietrznik skrzyni korbowej, elementy silnika
8	Sonda Lambda, czujnik NOx i czujnik cząstek
9	Pompa płynu chłodzącego, zapłon, elementy silnika
10	Pompa paliwa
11	elektryczne ogrzewanie dodatkowe, ogrzewanie szyby przedniej
12	elektryczne ogrzewanie dodatkowe
13	pompa oleju automatycznej skrzyni biegów
14	wolny
15	sygnał dźwiękowy
16	Zapłon, przełączana sprężarka klimatyzacji, klimatyzacja
17	System pomocy ESC, system sterowania silnika, cewka przekaźnika głównego
18	Magistrala danych, akumulator 12 V
19	wycieraczki przednie
20	wolny
21	Automatyczna skrzynia biegów
22	układ sterowania silnika
23	Rozrusznik
24	elektryczne ogrzewanie dodatkowe
31	wolny
32	wolny
33	wolny
34	wolny
35	wolny
36	Lewy przedni reflektor z funkcjami adaptacyjnymi
37	Ogrzewanie postojowe
38	Prawy przedni reflektor z funkcjami adaptacyjnymi

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
