W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Karoq z lat: 2017, 2018, 2019.

Skoda Karoq to kompaktowy SUV, który zastąpił model Yeti. Samochód ten został zaprezentowany w 2017 roku. Model ten oferowany był z silnikami benzynowymi i dieslami o pojemności od 1.0 do 1.5 litra oraz mocy od 115 do 150 KM. W zależności od silnika, dostępne były skrzynie biegów manualne lub automatyczne.

Karoq oferował także różne systemy wspomagające jazdę, takie jak system nawigacji satelitarnej, asystent pasa ruchu, system rozpoznawania znaków drogowych, asystent parkowania, system monitorowania martwego pola, czy system automatycznego hamowania w przypadku wykrycia zagrożenia kolizją. Wersje wyposażeniowe obejmowały m.in. system multimedialny z ekranem dotykowym, klimatyzację dwustrefową, podgrzewane przednie fotele oraz skórzaną tapicerkę.

Pod względem stylistycznym, Karoq wyróżniał się charakterystycznym, ostro zarysowanym kształtem reflektorów, a także chromowanymi akcentami w grillu. Wnętrze było nowoczesne i ergonomiczne, z przestronnymi siedzeniami i dużym bagażnikiem o pojemności od 521 do 1630 litrów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

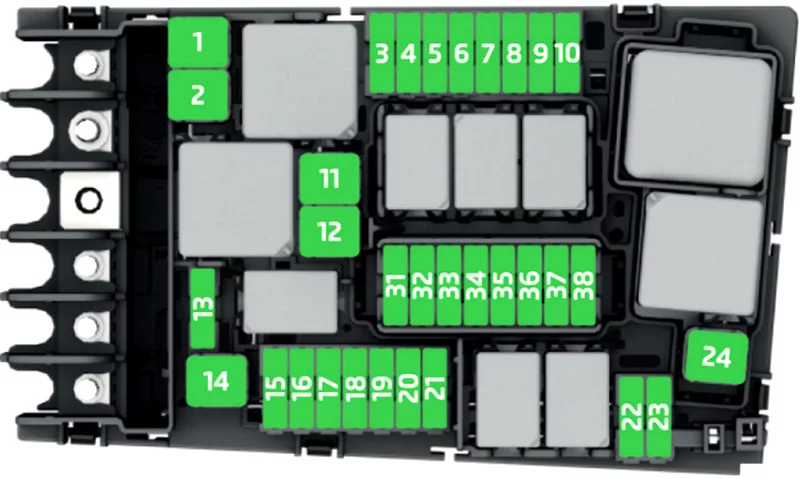

Bezpieczniki w komorze silnika

Zobacz także:  Skoda Superb III (2020) - schematy bezpieczników i przekaźników

Skoda Karoq (2017-2019) - schematy bezpieczników i przekaźników

Skoda Karoq (2017-2019) - schematy bezpieczników i przekaźników
Numer Opis
1 ESC, hamulec postojowy
2 ESC
3 Układ sterowania silnikiem
4 2017-2018: Wentylator chłodnicy, czujnik poziomu i temperatury oleju, dodatkowe ogrzewanie elektryczne, SCR (AdBlue), elementy silnika

2019: Wentylator chłodnicy, czujnik poziomu i temperatury oleju, dodatkowe ogrzewanie elektryczne, SCR (AdBlue), przed- nagrzewnica, miernik masy powietrza, elementy silnika

5 Elementy silnika
6 Czujnik hamulca
7 Pompa płynu chłodzącego, klapa wydechu, wentylacja skrzyni korbowej (2019), elementy silnika
8 Sonda lambda, czujnik NOx
9 2017-2018: Układ podgrzewania, miernik masy powietrza, Elementy silnika

2019: Elementy silnika

10 Pompa paliwowa
11 Elektryczny system ogrzewania dodatkowego
12 Elektryczny system ogrzewania dodatkowego
13 2017-2018: Automatyczna skrzynia biegów

2019: Pompa oleju do automatycznej skrzyni biegów

14 Podgrzewana przednia szyba
15 Klakson
16 Nie przypisano
17 ESC, jednostka sterująca silnika, cewka głównego przekaźnika
18 Magistrala danych, moduł danych baterii
19 Wycieraczki
20 Alarm antywłamaniowy
21 2017-2018: Nie przydzielony
2019: Automatyczna skrzynia biegów
22 Układ sterowania silnikiem
23 Rozrusznik
24 Elektryczny system ogrzewania dodatkowego
31 Pompa próżniowa
32 Nie przypisano
33 2017-2018: Pompa oleju do automatycznej skrzyni biegów

2019: Nie przypisano

34 Nie przypisano
35 Nie przypisano
36 Nie przypisano
37 Pomocniczy ogrzewanie
38 Nie przypisano

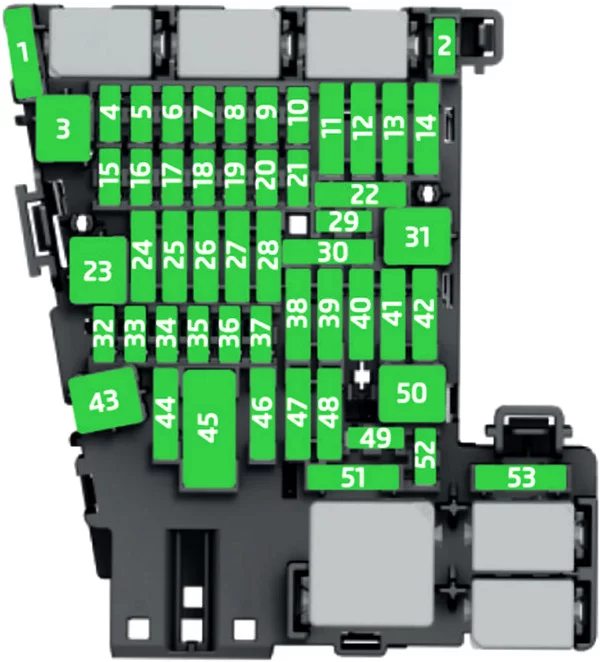

Bezpieczniki w desce rozdzielczej

Skoda Karoq (2017-2019) - schematy bezpieczników i przekaźników

Kierownica po prawej stronie:
Skrzynka bezpieczników znajduje się za schowkiem po stronie kierowcy.

Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otwórz schowek po stronie kierowcy.
Naciśnij zatrzask A w kierunku strzałki 1, otwórz schowek w kierunku strzałki 2.



Kierownica po lewej stronie:
Skrzynka bezpieczników znajduje się w schowku na rękawiczki po stronie pasażera z przodu.

Rozłóż schowek:

Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otworzyć schowek po stronie pasażera z przodu.
Odblokuj drążek hamulca w kierunku strzałki 1 i wyjmij w kierunku strzałki 2.
Odblokuj blokadę A w kierunku strzałki 3, a schowek złoży się w kierunku strzałki 4.

Złóż schowek:

Podnieś tackę w kierunku przeciwnym do strzałki 4.
Pokonaj opór podkładki oporowej A.
Włóż drążek hamulca w kierunku przeciwnym do kierunku strzałki 2 i zablokuj w kierunku zgodnym ze strzałką 1. Schowek zamyka się (do jego zamknięcia potrzeba większej siły) wskakuje na swoje miejsce.

Skoda Karoq (2017-2019) - schematy bezpieczników i przekaźników
Numer Opis
1 SCR (AdBlue)
2 Podgrzewana kierownica
3 Nie przypisano
4 Nie przypisano
5 Magistrala danych
6 Alarm czujnika
7 Klimatyzacja, odbiornik pilota do ogrzewania postojowego, podgrzewana tylna szyba, automatyczna skrzynia biegów, blokada kluczyka zapłonu (pojazd z
automatyczną skrzynią biegów, 2019)
8 Włącznik światła, czujnik deszczu, hamulec postojowy, oświetlenie tła, przednie reflektory
9 Dźwignia obsługowa pod kierownicą
10 Ekran informacyjno-rozrywkowy
11 Światło – lewe
12 Informacje i rozrywka
13 Napinacz paska z lewej strony
14 Dmuchawa powietrza do klimatyzacji, ogrzewania
15 Elektryczna blokada kierownicy
16 Porty USB, złącze diagnostyczne, Phonebox
17 Zestaw wskaźników, połączenie alarmowe
18 Kamera cofania
19 System KESSY
20 SCR (AdBlue)
21 Napęd na wszystkie koła
22 Zaczep holowniczy
23 Panoramiczne przesuwane / uchylne okno dachowe
24 Światło
25 Centralny zamek – drzwi przednie i tylne lewe, elektryczna szyba – lewa, lusterka zewnętrzne lewe – ogrzewanie, funkcja składania, ustawienie powierzchni lusterka
26 Podgrzewane przednie siedzenia
27 Oświetlenie wewnętrzne
28 Zaczep holowniczy
29 Nie przypisano
30 Nie przypisano
31 2017-2018: Nie przypisano
2019: Otwieranie pokrywy bagażnika
32 Pomoc przy parkowaniu (Asystent parkowania)
33 poduszka powietrzna
34 Klimatyzacja, włącznik świateł cofania, lusterko z automatycznym ściemnianiem, ogrzewanie foteli, hamulec postojowy, włączniki świateł, drążek z przyciskami, porty USB, sportowy generator dźwięku (2019)
35 Złącze diagnostyczne, kamera przednia, system monitorowania odległości (np. ACC, Front Assist)
36 Reflektory AFS – prawe
37 Reflektory AFS – lewe
38 Zaczep holowniczy
39 Centralny zamek – drzwi przednie i tylne prawe, elektrycznie sterowana szyba prawa, lusterka zewnętrzne prawe – ogrzewanie, funkcja składania, ustawienie powierzchni lusterka
40 Gniazdka elektryczne 12 V
41 Napinacz paska z prawej strony
42 Blokada bagażnika, blokada tylnych drzwi, blokada klapy zbiornika, system czyszczenia reflektorów, system spryskiwaczy przedniej i tylnej szyby
43 Wzmacniacz muzyczny
44 Zaczep holowniczy
45 Elektryczna obsługa fotela kierowcy
46 Gniazdo zasilania 230 V
47 Wycieraczka tylnej szyby
48 Wykrywanie „martwych punktów”.
49 Rozruch silnika, przełącznik pedału sprzęgła
50 2017-2018: Otwieranie pokrywy bagażnika
2019: Nie przypisano
51 Ogrzewanie tylnych siedzeń
52 2017-2018: Nie przydzielony
2019: Regulacja amortyzatora (zawieszenie adaptacyjne)
53 Ogrzewana tylna szyba
