W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Kamiq i Scala z lat: 2023.
Skoda Kamiq i Scala to dwa modele samochodów kompaktowych, które weszły na rynek w 2019 roku. Są to pojazdy, które zapewniają nie tylko praktyczność i funkcjonalność, ale także estetykę i nowoczesne technologie. Oba modele wykorzystują platformę MQB-A0 i oferują dużo miejsca w kabinie, a także odpowiednią ilość bagażu.
Skoda Kamiq to miejski SUV, który łączy w sobie cechy miejskiego samochodu z SUV-em. Wyposażony jest w silniki benzynowe i diesel, w tym wersje z napędem na cztery koła oraz system Start-Stop. W standardzie dostępny jest także system monitorowania ciśnienia w oponach, klimatyzacja automatyczna, tempomat oraz system multimedialny z ekranem dotykowym i kompatybilnością z Apple CarPlay i Android Auto.
Scala to kolejny kompaktowy model Skody, który zastąpił model Rapid. Wyposażony jest w silniki benzynowe i diesel o mocy od 90 do 150 KM oraz wersję z napędem na cztery koła. W standardzie oferuje wiele funkcji bezpieczeństwa, w tym system ostrzegania o kolizji, system utrzymania pasa ruchu i system monitorowania martwego pola. Wewnątrz znajduje się system multimedialny z ekranem dotykowym oraz kompatybilnością z Apple CarPlay i Android Auto.
Oba modele są wyposażone w wiele nowoczesnych technologii, takich jak systemy bezpieczeństwa i komunikacji, co czyni je bezpiecznymi i wygodnymi do jazdy. Wspomagające systemy jazdy, takie jak asystent parkowania, ułatwiają prowadzenie pojazdu, a dodatkowe funkcje, takie jak opcjonalny panoramiczny dach, podnoszą komfort jazdy.
Podsumowując, Skoda Kamiq i Scala to wygodne i praktyczne samochody kompaktowe, które łączą w sobie estetykę, nowoczesne technologie i wydajność silników. Oba modele są dostępne w wielu wersjach, co pozwala na dostosowanie ich do indywidualnych potrzeb kierowców.

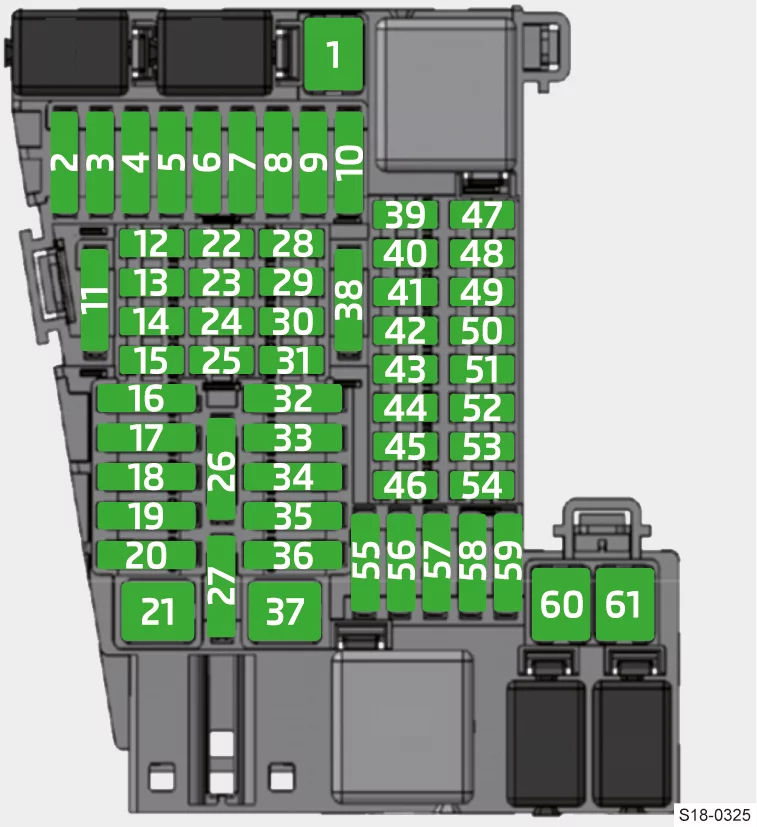

Przedział pasażerski
Skrzynka bezpieczników znajduje się za schowkiem na desce rozdzielczej po stronie kierowcy.
Naciśnij przycisk i otwórz tacę, wyciągnij tacę, ciągnąc ją do siebie.
|
Numer |
Opis |
|---|---|
|
1 |
Hak holowniczy |
|
2 |
LED-Oświetlenie pojazdu – strona lewa |
|
3 |
wzmacniacz muzyki |
|
4 |
Układ zmywania reflektorów |
|
5 |
Dach przesuwno-uchylny |
|
6 |
Centralny zamek, spryskiwacz szyby przedniej, wycieraczka tylnej szyby |
|
7 |
ogrzewanie tylnych siedzeń |
|
8 |
Climatronic |
|
9 |
LED-Oświetlenie pojazdu – strona prawa |
|
10 |
Hak holowniczy |
|
11 |
Elektryczna pokrywa bagażnika |
|
12 |
ogrzewanie kierownicy |
|
13 |
Przełącznik świateł, złącze diagnostyczne, czujnik deszczu, dźwignia sterująca pod kierownicą, ogrzewanie przedniej szyby |
|
14 |
Spryskiwacze szyb |
|
15 |
tablica rozdzielcza, numer alarmowy |
|
16 |
Oświetlenie pojazdu – strona prawa |
|
17 |
Elektryczne szyby – prawa strona |
|
18 |
wycieraczki przednie |
|
19 |
urządzenie Infotainment |
|
20 |
Ogrzewanie szyby tylnej |
|
21 |
wolny |
|
22 |
wolny |
|
23 |
Kamera cofania |
|
24 |
Phonebox, antena GSM, złącze USB, ekran Infotainment |
|
25 |
dźwignia obsługowa pod kierownicą |
|
26 |
magistrala danych |
|
27 |
Regulacja amortyzatora (zawieszenie adaptacyjne) |
|
28 |
czujnik alarmu |
|
29 |
Syrena systemu alarmowego |
|
30 |
Zapłon (blokada zapłonu) |
|
31 |
Klimatyzacja/ogrzewanie |
|
32 |
Napinacze pasów bezpieczeństwa pasażera |
|
33 |
Elektryczne szyby – lewa strona |
|
34 |
Napinacze pasów kierowcy |
|
35 |
Oświetlenie pojazdu – strona lewa |
|
36 |
sygnał dźwiękowy |
|
37 |
Ogrzewanie siedzeń przednich |
|
38 |
Oświetlenie wnętrza, oświetlenie przycisków, system czyszczenia reflektorów, oświetlenie dekoracyjne, ręczna klimatyzacja, ogrzewanie |
|
39 |
Układy wspomagające |
|
40 |
Przełącznik świateł, reflektor, regulacja ustawienia reflektorów, połączenie diagnostyczne, włącznik świateł cofania, dźwignia sterująca pod kierownicą |
|
41 |
Przyciemnianie lusterka wewnętrznego, regulacja lusterka zewnętrznego, klimatyzacja, przekaźnik CNG |
|
42 |
Przełącznik pedału sprzęgła, uruchomienie silnika |
|
43 |
wycieraczka szyby tylnej |
|
44 |
System poduszek powietrznych, lampka kontrolna poduszki powietrznej |
|
45 |
wycieraczki przednie |
|
46 |
ogrzewanie tylnych siedzeń |
|
47 |
wolny |
|
48 |
Elektryczna blokada kolumny kierownicy, KESSY (bezkluczykowy zamek i system startowy) |
|
49 |
CNG |
|
50 |
USB-Złącza z tyłu, USB-Połączenie na lusterku wewnętrznym |
|
51 |
wolny |
|
52 |
Zapalniczka, gniazdo 12 V |
|
53 |
Blokada spustu kluczyka zapłonu, automatyczna skrzynia biegów |
|
54 |
gniazdo 12 V w bagażniku |
|
55 |
wolny |
|
56 |
Ręczna klimatyzacja, ogrzewanie |
|
57 |
wolny |
|
58 |
Spryskiwacze szyb |
|
59 |
Ogrzewanie lusterek zewnętrznych, ogrzewanie dysz myjących |
|
60 |
Hak holowniczy |
|
61 |
Hak holowniczy |

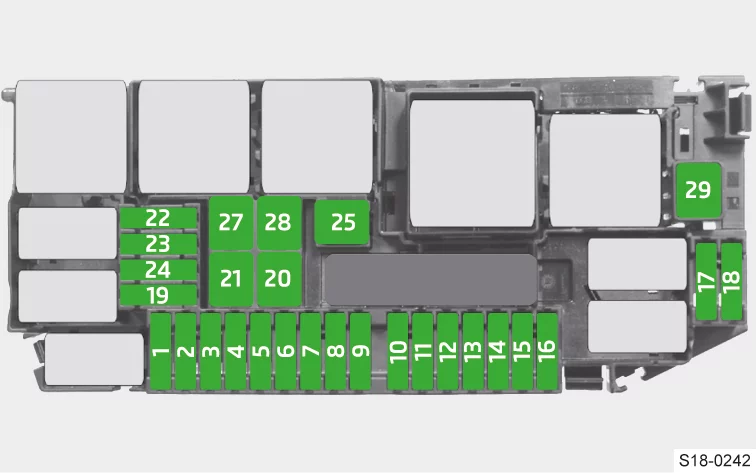

Komora silnika
|
Numer |
Opis |
|---|---|
|
1 |
Sterownik silnika |
|
2 |
Klapa wydechowa, pompa płynu chłodzącego, żaluzje chłodnicy, elementy silnika |
|
3 |
Sondy lambda |
|
4 |
Pompa paliwa |
|
5 |
Wentylator chłodnicy, regulator ciśnienia doładowania, poziom oleju i czujnik temperatury oleju, elementy silnika |
|
6 |
Wentylacja skrzyni korbowej, elementy silnika |
|
7 |
Układ hamulcowy (pompa próżniowa) |
|
8 |
Pompa paliwa, elementy silnika |
|
9 |
Włącznik świateł hamowania |
|
10 |
Magistrala danych, BCM jednostka sterująca, moduł danych akumulatora |
|
11 |
wolny |
|
12 |
Klimatyzacja |
|
13 |
wolny |
|
14 |
ESC, układ sterowania silnikiem, elementy silnika |
|
15 |
Automatyczna skrzynia biegów |
|
16 |
wolny |
|
17 |
układ sterowania silnika |
|
18 |
Rozrusznik |
|
19 |
wolny |
|
20 |
ESC |
|
21 |
ESC |
|
22 |
wolny |
|
23 |
wolny |
|
24 |
wolny |
|
25 |
Wentylator chłodnicy |
|
27 |
Wentylator chłodnicy |
|
28 |
wolny |
|
29 |
Ogrzewanie szyby przedniej |
