Opel Vectra A (1988-1995) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Vectra A z lat: 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

Opel Vectra A to samochód osobowy klasy średniej wyprodukowany przez niemiecką markę Opel w latach 1988-1995. Był to następca modelu Ascona i poprzednik modelu Vectra B. Samochód oferowany był jako sedan, liftback, kombi i coupé. Vectra A była produkowana w kilku wersjach silnikowych, od 1.4 do 2.5 litra. W zależności od wersji wyposażenia, samochód miał m.in. elektryczne sterowanie szyb i lusterek, klimatyzację, skórzaną tapicerkę, tempomat czy system ABS. Vectra A była popularnym modelem w Polsce, zarówno wśród prywatnych właścicieli, jak i przedsiębiorców korzystających z flot samochodowych. Samochód zdobył kilka nagród, m.in. tytuł „Samochód Roku” w 1989 roku w Europie.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników deski rozdzielczej

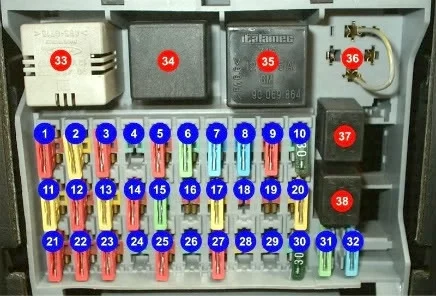

Skrzynka głównych bezpieczników i przekaźników znajduje się w przedziale pasażerskim, pod deską rozdzielczą, po stronie kierowcy za osłoną ochronną. Na odwrocie powinien znajdować się aktualny schemat Twojej Vectry.

Opel Vectra A (1988-1995) - schematy bezpieczników i przekaźników

Opis

1	Światła pozycyjne 10A i tylne, lewe
2	Podgrzewane fotele przednie 20A, zapalniczka
3	10A lewe światło drogowe
4	Nadmuch ciepłego powietrza 30A (w modelu klimatyzowanym)
5	10A lewe światło mijania, regulacja świateł drogowych
6	Wycieraczka 30A
7	Skręt 15A, światła hamowania, ABS
8	Oświetlenie wnętrza 15A, oświetlenie bagażnika, migacz, podwójny wyświetlacz, radio, komputer pokładowy
9	Tablica przyrządów 10A, system kontroli trakcji, oświetlenie tablicy rejestracyjnej
10	Osłona przesuwna 30A
11	Pompa paliwowa 20A
12	Elektrycznie regulowane lusterko zewnętrzne 10A, sterowanie otwieraniem okna, centralny zamek
13	20A światła przeciwmgielne
14	Tryb automatycznej skrzyni biegów 10A ABS
15	Ogrzewana tylna szyba 30A i lusterko zewnętrzne
16	Automatyczna skrzynia biegów 10A
17	centralny zamek 20A
18	10A światła do jazdy dziennej
19	Poduszka powietrzna 10A
20	Sygnał 20A
21	Światła postojowe i tylne 10A, prawe
22	10A podgrzewanie tłumika, tylne światło, podwójny wyświetlacz informacyjny, komputer pokładowy
23	10A prawe światło drogowe
24	nadmuch chłodnicy 30A (w modelu z klimatyzacją)
25	10A prawe światło mijania, regulacja świateł drogowych
26	Sterowanie otwieraniem okien 30A, tylne drzwi
27	Tylne światła przeciwmgielne 10A
28	20A zacisk 30: zasilanie przyczepy
29	Spryskiwacz reflektorów 30A
30	Sterowanie otwieraniem okien 30A, drzwi przednie
31	Zapasowy
32	Zapasowy
33	Przekaźnik ostrzegawczy
34	Włącz sygnał/przekaźnik alarmu
35	Przekaźnik przerywacza wycieraczek
36	Przekaźnik tylnego światła przeciwmgielnego
37	Przekaźnik przednich świateł przeciwmgielnych
38	Podgrzewany sygnał lub przekaźnik ekranu

Komora silnika

Skrzynka przekaźnikowa

Znajduje się w tylnej prawej części komory silnika.

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
