Opel Tigra B (2004-2009) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Tigra B z lat: 2004, 2005, 2006, 2007, 2008, 2009.

Opel Tigra B to model samochodu sportowego, który został wprowadzony na rynek w 2004 roku. Jest to dwumiejscowe coupé z otwieranym dachem, zbudowane na platformie Corsy C. W porównaniu do poprzednika, Tigra B był większy i miał bardziej kanciaste kształty.

Tigra B dostępna była z różnymi silnikami benzynowymi o pojemności od 1,4 do 1,8 litra, o mocy od 90 do 125 KM. Najmocniejsza wersja osiągała prędkość maksymalną ponad 200 km/h. Standardowo wyposażona była w 5-biegową manualną skrzynię biegów, ale niektóre wersje oferowały także skrzynię automatyczną.

Model ten był wyposażony w wiele funkcji i systemów bezpieczeństwa, takich jak ABS, ESP, kurtyny powietrzne i poduszki boczne. Wewnątrz kabiny można znaleźć wiele udogodnień, takich jak klimatyzacja, system audio, elektrycznie sterowane szyby i lusterka oraz regulowane fotele.

Tigra B przeszedł niewielkie zmiany stylistyczne w trakcie swojej produkcji, a jego produkcja zakończyła się w 2009 roku. Mimo że był to model popularny wśród fanów motoryzacji, nie sprzedawał się tak dobrze jak niektóre inne modele Opela.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

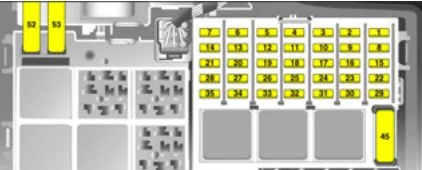

Skrzynka bezpieczników znajduje się w komorze silnika obok zbiornika wyrównawczego płynu chłodzącego.

Silnik Z13D

Opel Tigra B (2004-2009) - schematy bezpieczników i przekaźników

Inne silniki

Opel Tigra B (2004-2009) - schematy bezpieczników i przekaźników

Numer	Opis
1	Centralna jednostka sterująca
2	Jednostka sterująca silnika
3	Przyrządy, wyświetlacz informacyjny, włącznik świateł, klakson, światła awaryjne, immobilizer
4	–
5	Okno elektryczne (lewe)
6	–
7	–
8	Stacyjka, rozrusznik
9	Układ wtryskowy, pompa paliwowa
10	Klakson
11	Centralna jednostka sterująca
12	Wyświetlacz informacyjny, system audio-nawigacyjny: silnik Z13 DT
13	System alarmowy Opla
14	Podgrzewane lusterka zewnętrzne
15	Układ spryskiwaczy szyby przedniej
16	Lampka grzecznościowa
17	Centralna jednostka sterująca
18	Ogrzewana tylna szyba
19	Okno elektryczne (prawe)
20	–
21	–
22	Centralna jednostka sterująca, immobilizer
23	Wycieraczki
24	System informacyjno-rozrywkowy, wyświetlacz informacyjny, włącznik światła, lampka sufitowa, instrumenty, ESP
25	Światła cofania, zapalniczka, gniazdo akcesoriów
26	Podgrzewacz siedzenia (prawy)
27	Podgrzewacz siedzenia (lewy)
28	ABS
29	Składany stalowy dach
30	Jednostka sterująca silnika
31	System klimatyzacji
32	ABS, poduszka powietrzna
33	Kontrola silnika
34	Podgrzewacz filtra oleju napędowego
35	Elektryczna szyba, system audio-nawigacyjny
36	Światła mijania (lewe)
37	Prawe światło mijania, regulacja zasięgu reflektorów
38	Lampa tylna (po lewej), lampa postojowa (po lewej)
39	Światło tylne (prawe), światło postojowe (prawe)
40	Światła hamowania, tempomat
41	Przednie światła przeciwmgielne
42	Tylna lampa przeciwmgielna
43	Światła drogowe (lewe)
44	Światła drogowe (prawe)
45	Wentylator
46	Jednostka sterująca silnika
47	Składany stalowy dach
48	Rozrusznik
49	ESP
50	ABS, ESP
51	Silnik benzynowy: Easytronic Silnik Diesla: Sterownik silnika
52	Wentylator chłodnicy
53	Wentylator chłodnicy
54	–

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
