Opel Zafira Life (2020-2023) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Zafira Life z lat: 2020, 2021, 2022, 2023.
Opel Zafira Life to minivan klasy wyższej, który został wprowadzony na rynek w 2019 roku jako następca modelu Zafira C Tourer. Jest to 7- lub 8-osobowy pojazd, który oferuje przestronne wnętrze i wiele funkcjonalnych rozwiązań.
Opel Zafira Life została zaprojektowana z myślą o biznesie i rodzinach, które potrzebują dużo miejsca w samochodzie. Wnętrze oferuje nowoczesny design z wykorzystaniem wysokiej jakości materiałów oraz wygodne i przestronne fotele. Dodatkowo, samochód wyposażony jest w wiele funkcji, takich jak klimatyzacja automatyczna, system nawigacji satelitarnej, multimedia z ekranem dotykowym oraz wiele innych.
Pod maską Zafiry Life dostępne są różne silniki wysokoprężne o pojemności od 1.5 do 2.0 litrów, a także skrzynie biegów manualne lub automatyczne. W zależności od wersji wyposażenia, pojazd może mieć również systemy bezpieczeństwa i asystujące kierowcę, takie jak systemy ostrzegające przed kolizją, czujniki martwego pola, systemy utrzymywania pasa ruchu czy kamerę cofania.
Opel Zafira Life jest również dostępna w wersjach dedykowanych dla przewozów osób lub towarów, w zależności od potrzeb klienta. Podsumowując, Opel Zafira Life to nowoczesny i praktyczny minivan, który oferuje wygodę, bezpieczeństwo i wiele funkcjonalnych rozwiązań dla użytkowników.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części komory silnika.
| Numer |
Opis |
| F12 | Podgrzewane dysze spryskiwaczy |
| F14 | Pompa spryskiwaczy szyby przedniej i tylnej |
| F15 | Układ radaru przedniego;
Elektryczne wspomaganie układu kierowniczego. |
| F17 | Wbudowany interfejs systemów |
| F19 | Silnik wycieraczki przedniej szyby |
| F20 | Pompa spryskiwaczy szyby przedniej i tylnej |
| F21 | Pompa zmywaczy reflektorów |
| F22 | Sygnał dźwiękowy |
| F23 | Prawe światło drogowe |
| F24 | Lewe światło drogowe |
Skrzynka bezpieczników w desce rozdzielczej
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie deski rozdzielczej.

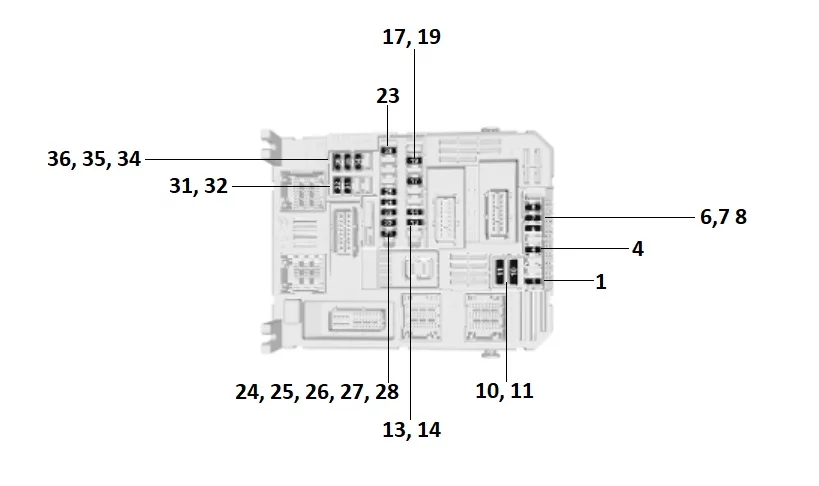

Wersja 1 (Eco)
| Numer |
Opis |
| F1 | Wyłącznik sprzęgła;
Wspomaganie układu kierowniczego. |
| F2 | – |
| F3 | – |
| F4 | Sygnał dźwiękowy |
| F5 | Pompa spryskiwaczy szyby przedniej i tylnej |
| F6 | Pompa spryskiwaczy szyby przedniej i tylnej |
| F7 | Tylne gniazdko zasilania |
| F8 | Wycieraczki tylnej szyby |
| F9 | – |
| F10 | Centralny zamek |
| F11 | Centralny zamek |
| F12 | – |
| F13 | Wyświetlacz na szybie przedniej;
Elementy sterujące układu ogrzewania, wentylacji i klimatyzacji; Elementy sterujące systemu audionawigacyjnego; Pokrętło zmiany biegów. |
| F14 | Autoalarm;
Moduł telematyczny. |
| F15 | – |
| F16 | – |
| F17 | Zestaw wskaźników |
| F18 | – |
| F19 | Elementy sterujące na kierownicy |
| F20 | – |
| F21 | Układ przeciwkradzieżowy lub układ elektronicznego kluczyka |
| F22 | Kamera przednia;
Czujnik deszczu i światła. |
| F23 | Lampka kontrolna pasa bezpieczeństwa |
| F24 | Układ ułatwiający parkowanie;
System audio-nawigacyjny; Kamera wsteczna. |
| F25 | Poduszki powietrzne |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | System audio-nawigacyjny |
| F30 | – |
| F31 | System audio-nawigacyjny (+akumulatora) |
| F32 | Przednie gniazdko zasilania |
| F33 | – |
| F34 | Lusterko wewnętrzne;
Układ monitorowania martwego pola widzenia; Elementy sterujące lusterek drzwi. |
| F35 | Podgrzewane dysze spryskiwaczy;
Poziomowanie reflektorów. |
| F36 | Oświetlenie wnętrza;
Ładowarka latarki. |

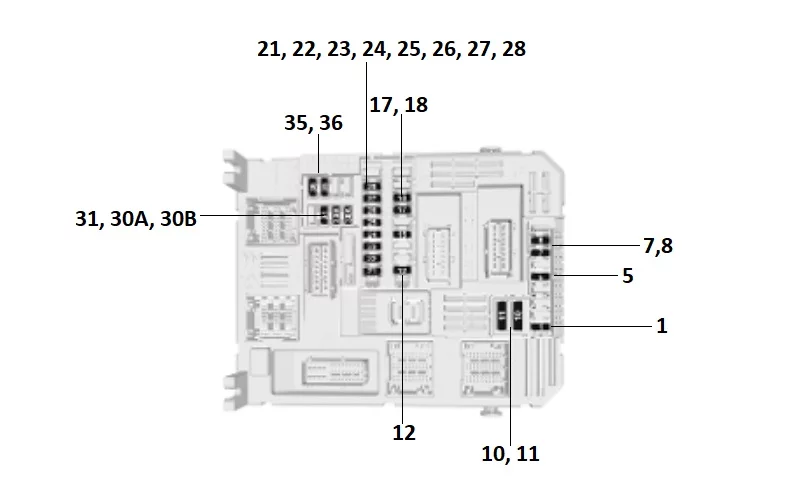

Wersja 2 (pełna)
| Numer |
Opis |
| F1 | Układ przeciwkradzieżowy lub układ elektronicznego kluczyka |
| F2 | – |
| F3 | – |
| F4 | – |
| F5 | Układ ułatwiający parkowanie;
System audio-nawigacyjny; Kamera wsteczna. |
| F6 | – |
| F7 | Tylne elementy sterujące układu ogrzewania, wentylacji i klimatyzacji;
Wzmacniacz systemu audio. |
| F8 | Wycieraczki tylnej szyby |
| F9 | – |
| F10 | Centralny zamek |
| F11 | Centralny zamek |
| F12 | Autoalarm |
| F13 | – |
| F14 | – |
| F15 | – |
| F16 | – |
| F17 | Tylne gniazdko zasilania |
| F18 | Moduł telematyczny |
| F19 | – |
| F20 | – |
| F21 | Oświetlenie wnętrza;
Ładowarka latarki. |
| F22 | Oświetlenie wnętrza;
Oświetlenie schowka w desce rozdzielczej |
| F23 | Układ monitorowania martwego pola widzenia;
Elementy sterujące lusterek drzwi. |
| F24 | Elementy sterujące na kierownicy |
| F25 | Poziomowanie reflektorów |
| F26 | Lampka kontrolna pasa bezpieczeństwa |
| F27 | Kamera przednia;
Czujnik deszczu i światła. |
| F28 | Wyświetlacz na szybie przedniej;
Przednie elementy sterujące układu ogrzewania, wentylacji i klimatyzacji; Elementy sterujące systemu audionawigacyjnego; Pokrętło zmiany biegów. |
| F29 | – |
| F30 A lub B | System audio (+akumulatora) |
| F31 | Poduszka powietrzna |
| F32 | – |
| F33 | Przednie gniazdko zasilania |
| F34 | – |
| F35 | Zestaw wskaźników |
| F36 | System audio-nawigacyjny |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
