W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Zafira C Tourer z lat: 2012, 2013.

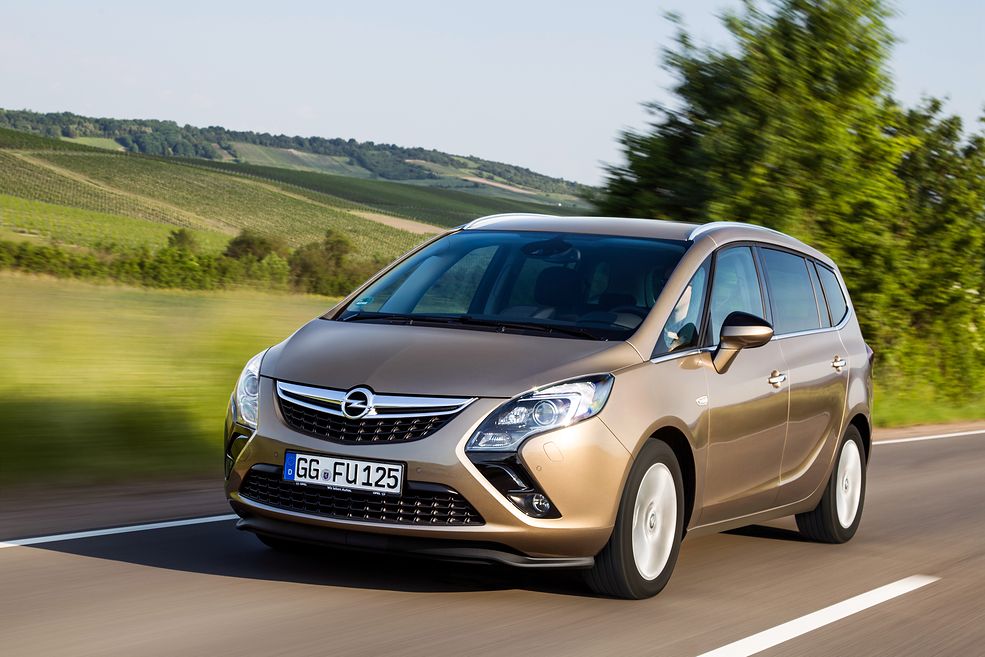

Opel Zafira C Tourer to samochód typu minivan, który został wprowadzony na rynek w 2012 roku jako następca poprzedniej generacji Zafiry B. Jest to 7-osobowy pojazd, który oferuje przestronne wnętrze i wiele funkcjonalnych rozwiązań.
W zależności od wersji wyposażenia, Opel Zafira C Tourer może być wyposażony w takie funkcje jak klimatyzację automatyczną, system nawigacji satelitarnej, skórzane fotele, elektrycznie regulowane szyby oraz wiele innych.
Pod maską Zafiry C Tourer można znaleźć różne silniki benzynowe i wysokoprężne o pojemności od 1.4 do 2.0 litrów, a także skrzynie biegów manualne lub automatyczne.
W sumie Opel Zafira C Tourer to praktyczny i wygodny pojazd, który jest dobrze dopasowany do potrzeb rodzin i osób, które potrzebują dużo miejsca w samochodzie.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.
Zdejmij pokrywę i złóż ją do góry, aż się zatrzyma. Zdejmij pokrywę pionowo do góry.
| Numer | Opis |
| 1 | Moduł sterujący silnika |
| 2 | Sonda lambda |
| 3 | Wtrysk paliwa, układ zapłonowy |
| 4 | Wtrysk paliwa, układ zapłonowy |
| 5 | — |
| 6 | Ogrzewanie lusterka |
| 7 | Sterowanie wentylatorem |
| 8 | Sonda lambda, silnik |
| 9 | Czujnik tylnej szyby |
| 10 | Czujnik baterii |
| 11 | Zwolnienie bagażnika |
| 12 | Adaptacyjny moduł oświetlenia przedniego |
| 13 | — |
| 14 | Wycieraczka tylnej szyby |
| 15 | Moduł sterujący silnika |
| 16 | Rozrusznik |
| 17 | Moduł kontroli transmisji |
| 18 | Podgrzewana tylna szyba |
| 19 | Elektryczne szyby przednie |
| 20 | Tylne szyby elektryczne |
| 21 | ABS |
| 22 | Światło drogowe lewe (halogen) |
| 23 | System spryskiwaczy reflektorów |
| 24 | Prawe światło mijania (ksenonowe) |
| 25 | Światło mijania lewe (ksenonowe) |
| 26 | Światła przeciwmgielne |
| 27 | Ogrzewanie olejem napędowym |
| 28 | System stop-start |
| 29 | Elektryczny hamulec postojowy |
| 30 | ABS |
| 31 | System start-stop;
Tempomat adaptacyjny; Ogrzewanie postojowe. |
| 32 | Poduszka powietrzna |
| 33 | Adaptacyjne oświetlenie przednie |
| 34 | Pompa płynu chłodzącego |
| 35 | Okna elektryczne |
| 36 | Sprężarka klimatyzacji |
| 37 | Elektrozawór odpowietrzający kanistra |
| 38 | Pompa próżniowa |
| 39 | Moduł sterujący układu paliwowego |
| 40 | Spryskiwacz szyby przedniej;
Układ spryskiwacza tylnej szyby. |
| 41 | Prawe światło drogowe (halogen) |
| 42 | Wentylator chłodnicy |
| 43 | Wycieraczki |
| 44 | System wycieraczek |
| 45 | System wycieraczek |
| 46 | — |
| 47 | Klakson |
| 48 | Wentylator chłodnicy |
| 49 | Pompa paliwowa |
| 50 | Poziomowanie reflektorów |
| 51 | Przesłona powietrza |
| 52 | Dodatkowa nagrzewnica, silnik wysokoprężny |
| 53 | Moduł sterujący skrzyni biegów;
Moduł sterujący silnika. |
| 54 | Monitorowanie okablowania |
Skrzynka bezpieczników tablicy rozdzielczej
W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej.
Otwórz komorę i przesuń ją w lewo, aby odblokować. Złóż komorę i wyjmij ją
W pojazdach z kierownicą po prawej stronie skrzynka bezpieczników znajduje się za pokrywą w schowku podręcznym.
Otwórz schowek, a następnie otwórz pokrywę i złóż ją.
| Numer | Opis |
| 1 | Tempomat;
Ogranicznik prędkości; Adaptacyjny tempomat; Elementy sterujące na kierownicy. |
| 2 | Moduł sterowania nadwozia |
| 3 | Moduł sterowania nadwozia |
| 4 | Radio |
| 5 | System informacyjno-rozrywkowy |
| 6 | Zapalniczka |
| 7 | Gniazdo zasilania |
| 8 | Moduł sterowania nadwozia |
| 9 | Moduł poduszki powietrznej |
| 10 | Moduł sterowania nadwozia |
| 11 | Klimatyzacja wewnętrzna wentylatora |
| 12 | — |
| 13 | — |
| 14 | Złącze diagnostyczne |
| 15 | Jednostka poduszki powietrznej |
| 16 | Przedział ładunkowy gniazdka elektrycznego |
| 17 | System klimatyzacji |
| 18 | System stop-start |
| 19 | Światła hamowania;
Tylne światła; Oświetlenie wewnętrzne. |
| 20 | Moduł sterowania nadwozia |
| 21 | Zestaw wskaźników tablicy rozdzielczej |
| 22 | Stacyjka |
| 23 | Moduł sterowania nadwozia |
| 24 | Moduł sterowania nadwozia |
| 25 | — |
| 26 | — |
Skrzynka bezpieczników w bagażniku
Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za pokrywą.
Jeśli jest wyposażony w zestaw do naprawy opon, wyjmij całe pudełko.
| Numer | Opis |
| 1 | Moduł przyczepy |
| 2 | Wylot przyczepy |
| 3 | Asystent parkowania |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | Przednie siedzenie |
| 8 | System alarmowy antykradzieżowy |
| 9 | — |
| 10 | — |
| 11 | Moduł przyczepy, gniazdo przyczepy |
| 12 | — |
| 13 | Wylot przyczepy |
| 14 | — |
| 15 | Składanie lusterek;
Czujnik deszczu; Asystent świateł drogowych. |
| 16 | Lustro wewnętrzne |
| 17 | Gniazdo zasilania |
| 18 | — |
| 19 | Ogrzewanie kierownicy |
| 20 | Markiza |
| 21 | Ogrzewanie siedzenia |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | Adaptacyjny tempomat;
Boczny alert martwego pola. |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | Wzmacniacz;
Subwoofer. |
| 32 | Aktywny system amortyzacji;
Ostrzeżenie o opuszczeniu pasa ruchu. |
