W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Vectra B z lat: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Opel Vectra B to druga generacja średniej klasy samochodów produkowanych przez niemiecką firmę Opel w latach 1995-2002. Zastąpiła ona poprzednika, Vectrę A, a z kolei została zastąpiona przez Vectrę C.

Vectra B była oferowana w wersji sedan, kombi oraz liftback (zwanym również „trójbryłowym”), który miał charakterystyczne trzecie drzwi, otwierające się wraz z klapą bagażnika. Samochód dostępny był z różnymi silnikami benzynowymi i dieslami, w tym także z turbodoładowanymi jednostkami.

W 1999 roku Vectra B przeszła face lifting, podczas którego zmieniono m.in. przednie reflektory na bardziej zaokrąglone, a także zmodyfikowano zderzaki i wnętrze pojazdu. Wersja liftback otrzymała nowe tylne lampy.

W czasie produkcji Vectry B wprowadzono również kilka specjalnych edycji limitowanych, np. „Edition 2000” czy „Irmscher Edition”. Samochód zyskał popularność w Europie, zwłaszcza w Niemczech, gdzie był sprzedawany w dużych ilościach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Opel Insignia A (2016-2017) - schematy bezpieczników i przekaźników

Przedział pasażerski

Skrzynka bezpieczników głównych i przekaźników znajduje się pod deską rozdzielczą po stronie kierowcy.

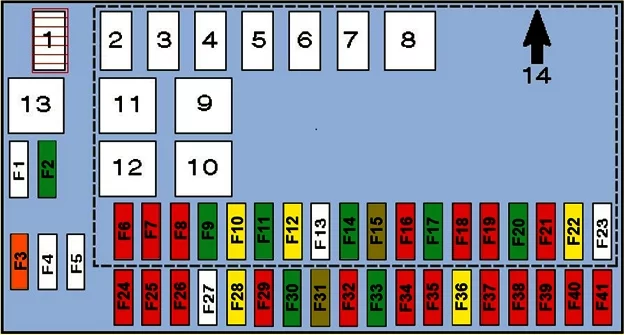

Opel Vectra B (1995-2002) - schematy bezpieczników i przekaźników

Opis

1 Zworka (oświetlenie tablicy rejestracyjnej)
2 Przekaźnik klaksonowy
3 Przekaźnik świateł drogowych
4 Przekaźnik silnika wycieraczki tylnej
5 Podgrzewany przekaźnik lustrzany
6 Przekaźnik świateł przeciwmgielnych
7 Przekaźnik tylnego światła przeciwmgielnego
8 Przekaźnik – przerywacz kierunkowskazów
9 Przekaźnik silnika wycieraczek szyby przedniej
10 Podgrzewany przekaźnik tylnej szyby
11 Przekaźnik silnika dmuchawy nagrzewnicy (z A / C)
12 Przekaźnik silnika dmuchawy nagrzewnicy (z A / C)
13 Przekaźnik klimatyzatora
14 Wielofunkcyjna jednostka sterująca
F1
F2 30A Grzałka / klimatyzator
F3 40A Podgrzewana tylna szyba
F4
F5
F6 10A / 15A Regulacja zasięgu reflektorów, prawy reflektor – światła mijania
F7 10A Przednie prawe boczne / tylne prawe boczne światła
F8 10A RH reflektor-światło drogowe
F9 Spryskiwacze reflektorów 30A
F10 Brzęczyk 20A
F11 30A Centralny zamek
F12 20A światła przeciwmgielne
F13
F14 30A Wycieraczka szyby przedniej
F15 5A Lampy wewnętrzne
F 16 10A Tylne światło przeciwmgielne
F17 Okna elektryczne 30A
F18 10A lampa tablicy rejestracyjnej
F19 System audio 10A
F20 Okna elektryczne 30A
F21 10A System audio, centralny zamek, alarm, e/m zawór blokady wybieraka automatycznej skrzyni biegów („P”)
F22 20A Klimatyzacja, system audio, wyświetlacz wielofunkcyjny, silnik wentylatora chłodzącego, alarm, wskaźniki zestawu wskaźników
F23 rezerwa
F24 10A / 15A Reflektor lewy – światła mijania, regulacja zasięgu reflektorów
F25 10A Przednie lewe / tylne lewe lampy boczne
F26 Reflektor lewy 10A – światła drogowe
F27 rezerwa
F28 Podgrzewacz płynu chłodzącego 20A (Diesel)
F29 10A Elektryczne lusterka zewnętrzne, elektryczne szyby, światła mijania, kierunkowskazy / światła awaryjne, oświetlenie wewnętrzne, zestaw wskaźników, wskaźniki zestawu wskaźników, światła cofania, szyberdach
F30 Szyberdach 30A
F31 5A Oświetlenie kombinacji urządzeń
F32 10A Światła do jazdy dziennej
F33 Złącze elektryczne przyczepy 30A
F34 10A system audio do zmieniacza CD
F35 10A Układ przeciwblokujący (ABS), automatyczny układ sterowania skrzynią biegów, układ kontroli trakcji (TCS)
F36 20A Klimatyzacja, podgrzewacze siedzeń
F37 Zapalniczka 10A
F38 10A Klimatyzacja, tempomat, wyświetlacz wielofunkcyjny, silnik wentylatora chłodzącego, światła hamowania
F39 Automatyczna skrzynia biegów 10A
F40 10A Klimatyzacja, silnik wentylatora chłodzącego
F41 10A Podgrzewane lusterka zewnętrzne
Zobacz także:  Opel Tigra B (2004-2009) - schematy bezpieczników i przekaźników



Komora silnika

W komorze silnika obok akumulatora znajdują się 3 skrzynki z bezpiecznikami i przekaźnikami.



Skrzynka 1

Opel Vectra B (1995-2002) - schematy bezpieczników i przekaźników

Opis

  • 10 – Przekaźnik pompy układu zasilania powietrzem do wyzwalacza
  • 12 – Przekaźnik podgrzewacza paliwa
  • 13 – Przekaźnik opóźnienia spryskiwaczy reflektorów
  • 14 – Rezerwa
  • 15. – Rezerwa
  • 16, 17, 18, 19 – przekaźnik sterownika świec żarowych
  • 11a. Bezpiecznik kontroli silnika (F59)
  • 11b. Bezpiecznik podgrzewacza paliwa (F56)
Zobacz także:  Opel Corsa E (2018-2019) - schematy bezpieczników i przekaźników

Skrzynka 2

Opel Vectra B (1995-2002) - schematy bezpieczników i przekaźników

Opis

1 Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
2 Przekaźnik wentylatora chłodzącego
3 Zegar wentylatora chłodzącego.
4 Przekaźnik wentylatora chłodzącego
5 Przekaźnik wentylatora chłodzącego
6 Przekaźnik wentylatora chłodzącego

Skrzynka 3

Typ 1

Opel Vectra B (1995-2002) - schematy bezpieczników i przekaźników

Opis

  • 7. Wentylator chłodzący
  • 8. Wentylator chłodzący
  • 9a. Bezpiecznik wentylatora chłodzącego
  • 9b. Bezpiecznik wentylatora chłodzącego

Typ 2

Opel Vectra B (1995-2002) - schematy bezpieczników i przekaźników

Opis

  1. Silnik wentylatora chłodzącego
  2. Kompresor
  3. Silnik wentylatora chłodzącego
  4. Silnik wentylatora chłodzącego
