Opel Rocks-e (2020-2023) – schematy bezpieczników i przekaźników

Rocznik 2020-2023

Zaktualizowano 11.05.2023

Opel Rocks-e (2020-2023) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Rocks-e z lat: 2020, 2021, 2022, 2023.

Opel Rocks-e to samochód elektryczny przedstawiony przez niemieckiego producenta samochodów Opel na Międzynarodowym Salonie Samochodowym w Genewie w 2020 roku.

Rocks-e został zbudowany na bazie modelu Corsa i ma charakterystyczny wygląd, który wyróżnia go spośród innych modeli marki. Samochód ma dwie drzwi i kompaktowe wymiary, co sprawia, że jest idealny do jazdy w mieście.

Rocks-e jest napędzany silnikiem elektrycznym o mocy 136 KM, który pozwala na przyspieszenie od 0 do 100 km/h w czasie około 8 sekund. Samochód ma również akumulator o pojemności 50 kWh, który pozwala na zasięg do 322 kilometrów.

Oprócz nowoczesnego napędu elektrycznego, Opel Rocks-e wyposażony jest w wiele innowacyjnych rozwiązań technologicznych, w tym system multimedialny z ekranem dotykowym o przekątnej 7 cali, który pozwala na łatwe sterowanie funkcjami samochodu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Lokalizacja skrzynek bezpiecznikowych

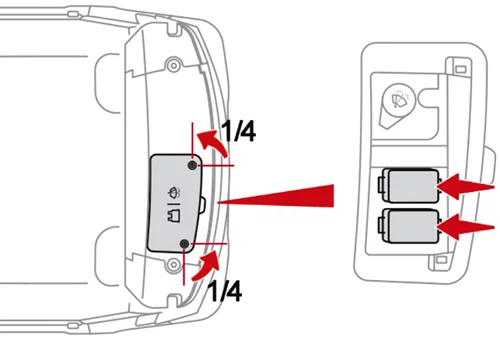

Obróć obie śruby dociskowe o ćwierć obrotu. Zwolnij pokrywę dostępu.

Opel Rocks-e (2020-2023) - schematy bezpieczników i przekaźników

Skrzynka 1

Opel Rocks-e (2020-2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	2A	Przełącznik hamulca (+akumulator)
F2	2A	Główna jednostka sterująca (+Bateria)
F3	7,5A	Wentylator
F4	3A	tablica przyrządów
F5	2A	jednostka sterująca baterią
F6	7,5A	Klakson
F7	50A	Napęd akumulatorowy / konwerter DC/DC

Skrzynka 2

Opel Rocks-e (2020-2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	2A	Sterowanie na kierownicy (po lewej)
F2	4A	Główna jednostka sterująca (+Po włączeniu)
F3	15A	pompa spryskiwacza przedniej szyby
F5	2A	Lampki ostrzegawcze na tablicy przyrządów
F7	2A	jednostka sterująca silnika
F8	2A	Przełącznik hamulca (+Po zapłonie)
F9	3A	Gniazdo USB, podświetlenie przycisku wentylacji/ogrzewania/odszraniania, dźwignia zmiany biegów
F11	7,5A	gniazdo diagnostyczne
F12	15A	Silnik wycieraczek (+akumulator)
F13	2A	Czujnik prędkości lewego tylnego koła
F14	3A	Lewe przednie i prawe tylne światła pozycyjne, oświetlenie tablicy rejestracyjnej
F15	2A	Lewe tylne i prawe przednie światła pozycyjne
F 16	3A	Prawe światło mijania
F17	3A	lewe światło mijania
F18	15A	Silnik wycieraczek (+Po zapłonie)

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
