Opel Omega B (1994-2003) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Omega B z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Opel Omega B to samochód osobowy klasy średniej-wyższej produkowany przez niemiecką firmę Opel w latach 1994-2003. Omega B to druga generacja modelu Omega, która zastąpiła model Omega A. Samochód był oferowany w wersjach sedan i kombi.

Omega B oferowana była z szeroką gamą silników benzynowych i wysokoprężnych, w tym 4-, 6- i 8-cylindrowych, o pojemnościach od 1.8 do 3.2 litra oraz mocach od 100 do 211 KM. W zależności od wersji samochód był wyposażony w manualną lub automatyczną skrzynię biegów oraz przednią lub napęd na cztery koła.

Wnętrze Omegi B charakteryzowało się przestronnością i wygodą, zastosowano również wiele nowoczesnych rozwiązań technicznych, takich jak elektroniczne sterowanie silnikiem czy system ABS. W wersjach wyposażonych w automatyczną skrzynię biegów pojawił się także system kontroli trakcji.

W czasie produkcji, Omega B przeszła kilka modernizacji, które dotyczyły przede wszystkim zmian stylistycznych, ale także poprawy wyposażenia i techniczne. Samochód odniósł sukces na rynku europejskim, ale ze względu na rosnącą popularność SUV-ów i crossoverów, produkcja modelu została zakończona w 2003 roku, bez bezpośredniego następcy.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

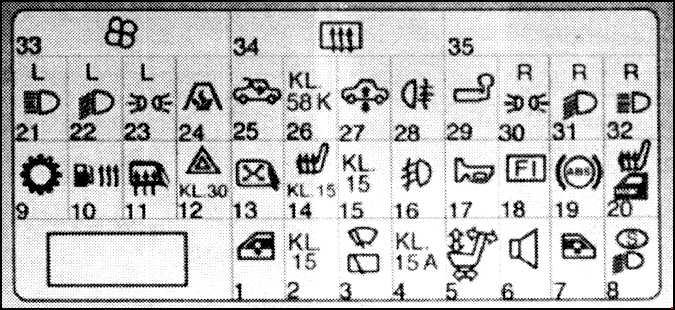

Skrzynka bezpiecznikowa

Opel Omega B (1994-2003) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Okna elektryczne	30
2	Światła hamowania, światła awaryjne, wyświetlacz informacyjny	15
3	Wycieraczki szyby przedniej, wycieraczka szyby tylnej, spryskiwacz szyby przedniej	30
4	Wentylator chłodzący	15
5	Regulowane przednie fotele, pamięć pozycji, zacisk 30: ciągły prąd przyczepy	30
6	Radio, system informacyjno-rozrywkowy	20
7	Sprawdź sterowanie, poziom oleju silnikowego, lampkę grzecznościową	10
8	Światła dzienne	10
9	Automatyczna skrzynia biegów, światła cofania	10
10	Podgrzewany filtr oleju napędowego	30
11	Podgrzewane lusterka zewnętrzne	10
12	Przyrządy, elektroniczny system klimatyzacji, światła awaryjne, centralny zamek, wyświetlacz informacyjny systemu alarmowego, radio, system informacyjno-rozrywkowy	20
13	Regulowane lusterka zewnętrzne, elektryczne szyby, szyberdach, centralny zamek	10
14	Wspomaganie kierownicy, system alarmowy, zapalniczka, roleta tylnej szyby, klimatyzacja, podgrzewane fotele przednie, podgrzewane dysze wycieraczek	30
15	Lampy cofania, system kontroli poziomu, system alarmowy Vauxhall, ustawienie siedzeń i lusterek, wyświetlacz informacyjny, podgrzewane siedzenia, wskaźniki kontrolne, przyrządy, podświetlenie przyrządów, wycieraczki, wentylator chłodzący, regulacja zasięgu reflektorów	20
16	Światła przeciwmgielne	20
17	klakson	20
18	Pompa paliwowa	20
19	ABS, TC, ESP	10
20	Podgrzewane siedzenia, centralny zamek, roleta tylnej szyby	20
21	Światła drogowe (lewe)	10
22	Światło mijania (po lewej), regulacja zasięgu reflektorów	15
23	Światła postojowe i tylne (lewe)	10
24	Ogrzewanie chłodziwa	20
25	Szyberdach	20
26	Oświetlenie tablicy rejestracyjnej, automatyczna skrzynia biegów, system mycia reflektorów	10
27	Kontrola poziomu, gniazdo akcesoriów	20
28	Tylne światła przeciwmgielne	10
29	Wentylator chłodzący, podgrzewane siedzenia, lampka sufitowa, poduszki powietrzne	10
30	Światła postojowe i tylne (po prawej)	10
31	Światło mijania (prawe), regulacja zasięgu świateł przednich	15
32	Światła drogowe (prawe)	10
33	Elektroniczny system klimatyzacji	30
34	Tylne okno, wentylator chłodzący	40
35	Podnośnik szyby	30

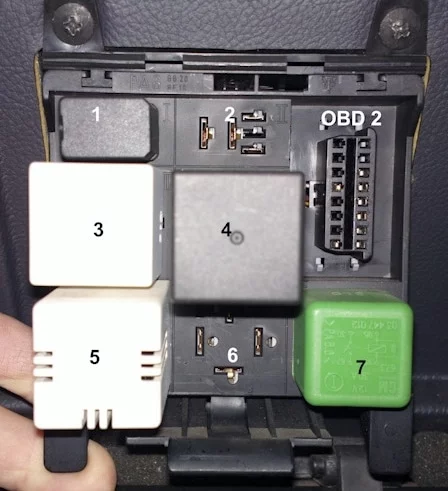

Skrzynka przekaźnikowa

Opel Omega B (1994-2003) - schematy bezpieczników i przekaźników

Opis

X3 – Przekaźnik tylnych świateł przeciwmgłowych (GM 24 432 680)
K19 – Przekaźnik automatycznej regulacji wysokości tylnego zawieszenia (GM 24 432 680)
K35 – Przekaźnik podgrzewanych lusterek i tylnej szyby (GM 09 175 931)
K10 – Przekaźnik kierunkowskazów i alarmu (GM 09 148 292)
H27 – Brzęczyk nie wyłączył reflektorów i lewego klawisza (GM 024 433 182)
K30 – Przekaźnik silnika wycieraczki tylnej szyby (GM 90 494 187)
K63 – Przekaźnik klaksonowy (GM 03 447 012)
DIG – złącze diagnostyczne OBDII Omega b

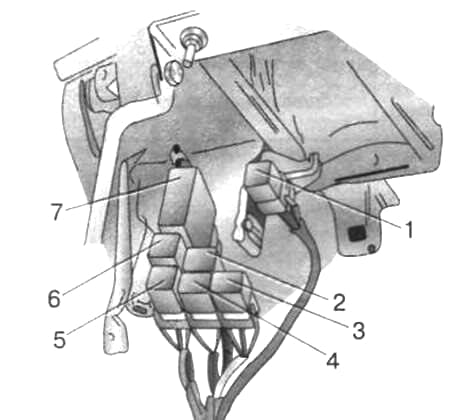

Dodatkowa skrzynka przekaźnikowa

Opel Omega B (1994-2003) - schematy bezpieczników i przekaźników

Opis

Przekaźnik alarmu / immobilizera
Przekaźnik do włączania 1. prędkości wentylatora klimatyzatora
Główny przekaźnik klimatyzatora
Przekaźnik do włączania 4 prędkości wentylatora klimatyzatora
rezerwa
Przekaźnik wspomagania kierownicy
rezerwa

Komora silnika

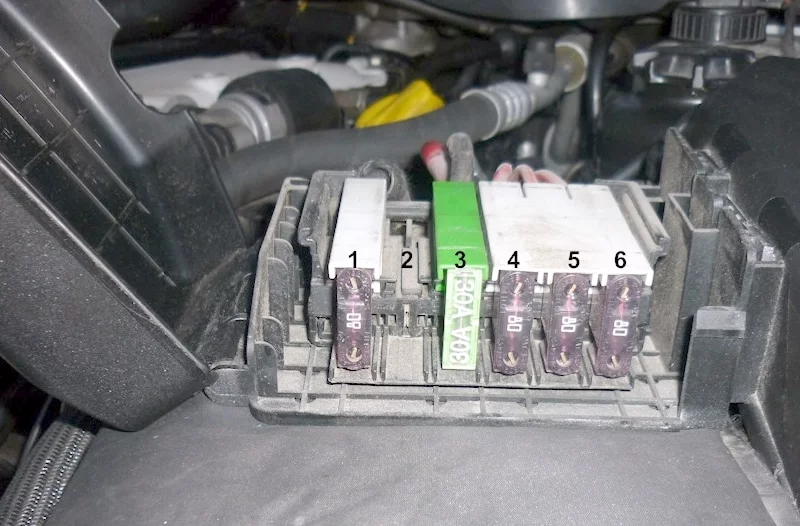

Skrzynka bezpiecznikowa

Ta skrzynka bezpieczników zasilania znajduje się nad akumulatorem i jest zakryta pokrywą.

Opel Omega B (1994-2003) - schematy bezpieczników i przekaźników

Opis

80A Blok ABS, TC i ESP
80A Podgrzewacz wstępny
30A ECU, przekaźnik główny, przekaźnik pompy paliwa
80A Stacyjka, prąd do bezpieczników 2, 3, 4, 8, 9, 13, 14, 15, 19, 51
80A Prąd dla bezpieczników 1, 6, 7, 10, 20, 25, 27, 29
80A Prąd dla bezpieczników 5, 12, 17, 24, 33

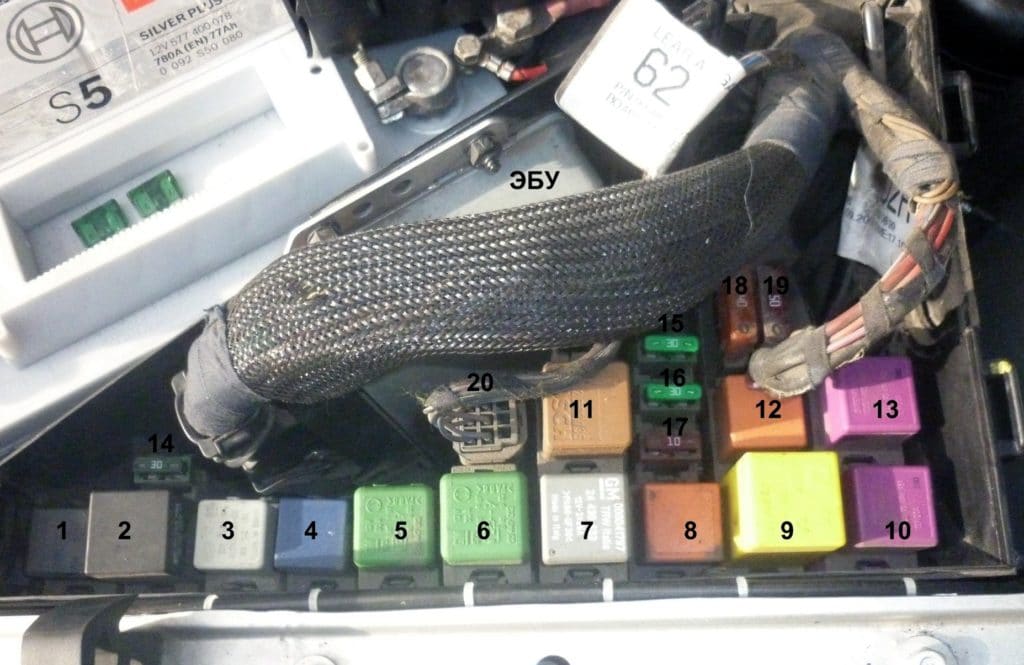

Skrzynka bezpieczników i przekaźników

Znajduje się po lewej stronie komory silnika, obok słupka.

Opel Omega B (1994-2003) - schematy bezpieczników i przekaźników

Opis

1	Przekaźnik zasilania rozdzielacza powietrza (4RD003-520-13)
2	Przekaźnik spryskiwacza reflektorów (GM 90 355 363)
3	Przekaźnik dodatkowej pompy chłodnicy (GM 90 192 481)
4	Przekaźnik wentylatora chłodzenia silnika (GM 90 450 169)
5	Przekaźnik sprężarki klimatyzacji (GM 03447 012)
6	Przekaźnik wentylatora chłodzenia silnika (GM 03447 012)
7	Przekaźnik wentylatora klimatyzacji I prędkość (GM 24 430 433)
8	Przekaźnik prawej dmuchawy klimatyzacji (GM 90 459 640)
9	Przekaźnik silnika wycieraczek szyby przedniej (GM 90 494 187)
10	Przekaźnik układu wtryskowego (GM 90 494 959)
11	Przekaźnik wentylatorów klimatyzacji II bieg (GM 90 491 314)
12	Przekaźnik lewej dmuchawy klimatyzacji (GM 90 459 640)
13	Przekaźnik pompy paliwa (GM 90 494 959)
14	Bezpiecznik pompy spryskiwacza reflektorów 30A
15	Bezpiecznik przekaźnika wentylatora chłodzącego silnika I prędkość
16	Bezpiecznik przekaźnika wentylatora chłodzenia silnika II prędkość
17	Bezpiecznik przekaźnika dmuchawy
18	Bezpiecznik wentylatora chłodzącego silnika 40A
19	Bezpiecznik pompy powietrza wtórnego oczyszczania katalizatora 50A

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
