Opel KARL (2018-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla KARL z lat: 2018, 2019. Opel KARL z rocznika 2018-2019 to kolejna generacja tego popularnego samochodu miejskiego. Oferuje on szereg ulepszeń w porównaniu do poprzednika, w tym nowoczesne technologie, udoskonalone wyposażenie i zmiany w stylistyce zewnętrznej. KARL z rocznika 2018-2019 ma nieco […]

05/10/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla KARL z lat: 2018, 2019.

Opel KARL z rocznika 2018-2019 to kolejna generacja tego popularnego samochodu miejskiego. Oferuje on szereg ulepszeń w porównaniu do poprzednika, w tym nowoczesne technologie, udoskonalone wyposażenie i zmiany w stylistyce zewnętrznej.

KARL z rocznika 2018-2019 ma nieco bardziej dynamiczny wygląd niż poprzednik. Widać to szczególnie w zredukowanych proporcjach, większej ilości charakterystycznych linii i kantów oraz innych zmianach stylistycznych. Samochód jest dostępny w kilku wersjach kolorystycznych.

Pod maską KARL-a z rocznika 2018-2019 znajduje się silnik benzynowy o pojemności 1,0 litra, który rozwija moc 73 KM. Samochód jest dostępny z manualną lub automatyczną skrzynią biegów, co pozwala na łatwe i wygodne prowadzenie. Oferuje on także niskie zużycie paliwa, co czyni go doskonałym wyborem dla osób, które dużo jeżdżą po mieście.

KARL z rocznika 2018-2019 został wyposażony w szereg funkcji bezpieczeństwa, w tym system kontroli trakcji i stabilizacji, system hamowania awaryjnego oraz asystenta podjazdu pod górkę. Samochód otrzymał również maksymalną ocenę w testach Euro NCAP w kategorii bezpieczeństwa dorosłych i dzieci, co zapewnia użytkownikom ochronę i bezpieczeństwo na drodze.

Wnętrze KARL-a z rocznika 2018-2019 jest przestronne i ergonomiczne, co pozwala na komfortowe prowadzenie samochodu. Fotele kierowcy i pasażera zapewniają wygodę i są dobrze wyprofilowane, a kokpit został zaprojektowany w taki sposób, aby był łatwy w obsłudze. Samochód oferuje także nowoczesne funkcje multimedialne, w tym system audio z ekranem dotykowym, Bluetooth, USB i AUX.

Zobacz także:  Opel GT (2007-2009) - schematy bezpieczników i przekaźników

KARL z rocznika 2018-2019 oferuje pojemny bagażnik o pojemności 215 litrów, który można powiększyć do 1013 litrów po złożeniu tylnej kanapy. Samochód jest wyposażony w tylne drzwi lub drzwi przesuwne, co ułatwia załadunek i rozładunek. Dodatkowo, w samochodzie znajdują się praktyczne schowki i półki, które umożliwiają wygodne przechowywanie drobiazgów.

Podsumowując, Opel KARL z rocznika 2018-2019 to idealny wybór dla osób poszukujących niewielkiego, oszczędnego i praktycznego samochodu miejskiego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

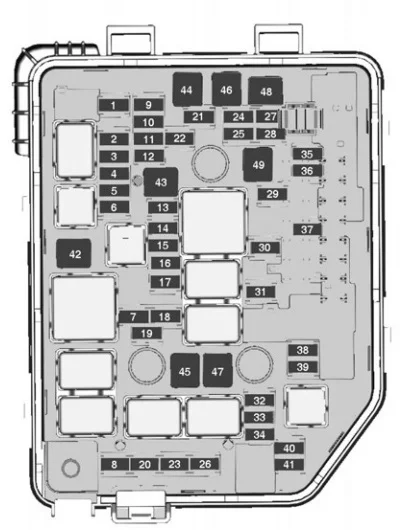

Komora silnika

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.
Zdejmij osłonę, unieś ją do góry i zdejmij.

Opel KARL (2018-2019) - schematy bezpieczników i przekaźników

Opel KARL (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis
1 Klapa bagażnika
2 2018: Nieużywany;
2019: Czujnik prędkości wyjściowej skrzyni biegów.
3 Ogrzewana szyba tylna
4 Podgrzewane lusterko zewnętrzne
5 Szyberdach
6 Moduł sterujący skrzynią biegów
7 Moduł sterujący silnika
8
9 ABS
10 Moduł sterujący nadwozia, napięcie
11 Tylna kamera
12
13
14 Moduł sterujący silnika;

Moduł sterujący skrzyni biegów.

15 Układ wtryskowy;

Rozrusznik.

16 Pompa paliwowa
17 Moduł sterowania silnikiem
18 Moduł sterujący silnika 2
19 Układ wtryskowy;

Zapłon.

20 System klimatyzacji
21 Czujnik akumulatora
22 Elektryczna blokada kolumny kierownicy
23 Wentylator chłodzący niski
24
25 Przełącznik lusterka zewnętrznego
26 2018:Moduł sterujący silnika;

Moduł zautomatyzowanej ręcznej skrzyni biegów;

2019:

Moduł sterujący silnika.

27 System paliwowy
28 2018: Przełącznik hamulca;
2019: Nie używany.
29 Rozpoznawanie zajętości miejsc
30 Regulacja zasięgu świateł
31 Klakson
32 Przednie światło przeciwmgielne
33 Światła drogowe lewe
34 Światła drogowe prawe
35
36 Tylna wycieraczka
37 Światło boczne lewe
38 System spryskiwaczy
39 Światło boczne prawe
40
41
42 Rozrusznik 2
43 Tablica przyrządów
44 2018:

Automatyczna przekładnia ręczna;

Przetwornica DC-DC;

2019:

Przetwornica DC-DC.

45 Rozrusznik 1
46 ABS
47 Wentylator chłodzący wysoki
48 Przednia wycieraczka
49 Moduł sterujący nadwozia;

Zasilanie wyłączone.

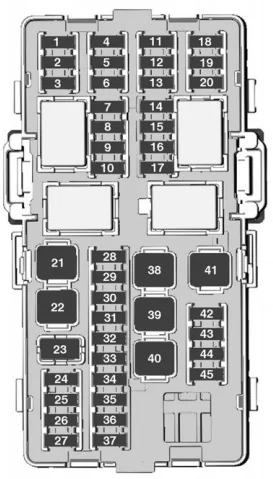

Tablica przyrządów

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej. Otwórz komorę, ściśnij zatrzaski, złóż komorę i wyjmij.

Opel KARL (2018-2019) - schematy bezpieczników i przekaźników

Opel KARL (2018-2019) - schematy bezpieczników i przekaźników

Numerr Opis
1 Onstar
2 System klimatyzacji
3 Tablica przyrządów
4 Moduł sterujący skrzynią biegów
5 Infotainment
6
7 Asystent parkowania tyłem
8 Połączenie przez łącze danych
9 Elektryczna blokada kolumny kierownicy
10 Moduł czujnikowo-diagnostyczny
11 Transformator DC
12
13
14 Liniowy moduł mocy
15 Centralny zamek;

Układ zapłonowy.

16 System zapłonu
17
18 Tablica przyrządów
19
20 Regulacja zasięgu świateł
21 Elektrycznie sterowane szyby przednie
22 Elektrycznie sterowane szyby tylne
23
24 2018:

Moduł zautomatyzowanej ręcznej skrzyni biegów;

2019:

Nieużywany.

25 Dodatkowe gniazdo zasilania
26 Szyberdach
27 2018: Nieużywany;
2019: Moduł centralnej bramy.
28 Moduł sterujący nadwozia 8
29 Moduł sterujący nadwozia 7
30 Moduł sterujący nadwozia 6
31 Moduł sterujący nadwozia 5
32 Moduł sterujący nadwozia 4
33 Moduł sterujący nadwozia 3
34 Moduł sterujący nadwozia 2
35 Moduł sterujący nadwozia 1
36
37 Kontrolka LED na kierownicy
38
39 Transformator logistyczny / DC
40 Szyba elektryczna, kierowca
41 Dmuchacz
42 Ogrzewanie fotela z przodu
43 Moduł klimatyzacji
44 Podgrzewana kierownica
45
