W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Insignia B z lat: 2022.

Opel Insignia B to samochód z klasy średniej wyprodukowany przez niemiecką firmę Opel. W roku 2022 auto przeszło facelifting, zyskując nowy wygląd zewnętrzny i ulepszony wystrój wnętrza.

Nowe Insignie oferują trzy wersje nadwozia: pięciodrzwiowy liftback, kombi Sports Tourer oraz crossover Country Tourer. Samochód wyposażony jest w nowoczesne technologie, takie jak kamera cofania, asystent pasa ruchu czy system ostrzegania o kolizji z hamowaniem awaryjnym.

W zależności od wybranej wersji silnika, auto może osiągać moc od 122 do 230 KM. Najmocniejsza jednostka napędowa to turbodoładowany silnik benzynowy o pojemności 2.0 litra. Wszystkie silniki są dostępne z manualną skrzynią biegów lub automatyczną skrzynią biegów.

Opel Insignia B oferuje przestronne wnętrze, z wygodnymi i ergonomicznymi fotelami, dużą ilością miejsca na nogi oraz pojemnym bagażnikiem. Samochód posiada również wiele udogodnień, takich jak system multimedialny z ekranem dotykowym, system audio premium oraz klimatyzację.

Podsumowując, Opel Insignia B z rocznika 2022 to solidny i nowoczesny samochód, który oferuje wiele zaawansowanych technologicznie rozwiązań, przestronne wnętrze i mocne silniki.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Opel Astra J (2009-2015) - schematy bezpieczników i przekaźników

Komora silnika

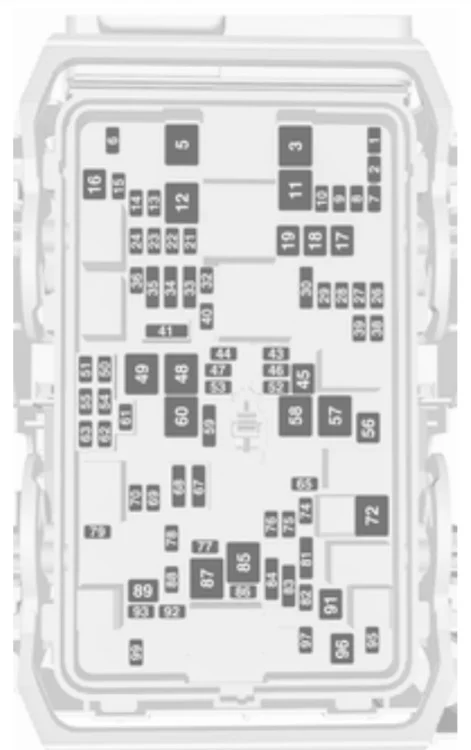

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Opel Insignia B (2022) - schematy bezpieczników i przekaźników

Opel Insignia B (2022) - schematy bezpieczników i przekaźników

Numer Opis
1
2
3 ABS
4
5 Skrzynka bezpieczników w przestrzeni bagażowej
6 Klapa tylna
7 Tylne światło przeciwmgielne;

Przednie światła przeciwmgielne.

8 Moduł pamięci
9 Podgrzewana szyba przednia
10 Podparcie lędźwiowe fotela
11 Akumulator DC/DC
12 Podgrzewana tylna szyba
13 Podgrzewane lusterko
14
15 Reflektory LED.
16 Przednia wycieraczka
17 Fotel regulowany elektrycznie, strona pasażera
18 Roleta przeciwsłoneczna
19 Fotel regulowany elektrycznie, strona kierowcy
20
21 Szyberdach
22 Tylna wycieraczka;
23 Fotel tylny, składanie elektryczne
24
25
26 Moduł sterujący skrzyni biegów
27 Zapłon;

Deska rozdzielcza.

28
29 Kamera wsteczna;

Kratka nawiewu powietrza.

30 Lampka kontrolna silnika i przyczepy
31
32
33 Ogrzewanie fotela, przód
34 Ogrzewanie fotela, tył
35 Amortyzacja;

Napęd na wszystkie koła.

36 Układ paliwowy
37
38
39
40 Blokada kierownicy
41
42
43 Podgrzewana kierownica
44 Poziomowanie reflektorów
45
46 Moduł sterujący silnika
47
48 Przemiennik DC/DC
49 Moduł sterowania tylnymi drzwiami
50
51
52
53
54
55
56 Rozrusznik
57 Skrzynka bezpieczników w przestrzeni bagażowej.
58
59 Syrena alarmowa
60 Wentylator chłodzący
61
62
63
64
65 Ogrzewanie, wentylacja i klimatyzacja
66
67
68
69
70
71
72 Rozrusznik
73
74 Chłodzenie modułu sterującego skrzyni biegów / silnika
75 Moduł sterujący silnika
76 Układ ograniczania emisji spalin
77
78 Klakson
79 Układ wycieraczek
80
81 Moduł sterujący silnika
82
83 Cewka zapłonowa
84 Cewka zapłonowa
85 Obszar innego bezpiecznika
86
87 Podgrzewanie paliwa w silnikach wysokoprężnych
88 Przysłona układu wlotu powietrza
89
90
91
92
93 Układ elektronicznego kluczyka
94
95 Pompa płynu chłodzącego
96 Podgrzewanie paliwa w silnikach wysokoprężnych
97
98
99



Przedział pasażerski

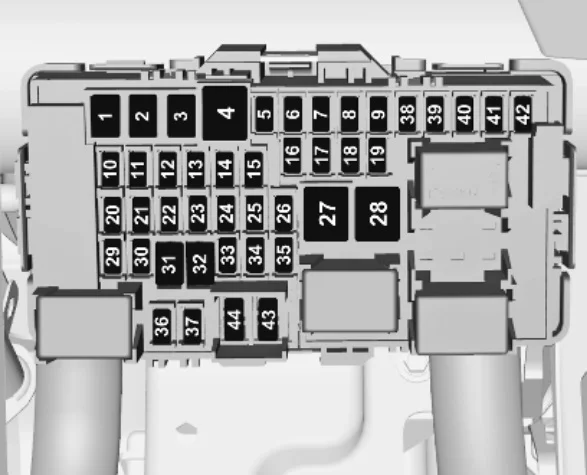

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za pokrywą w tablicy rozdzielczej.

Zdejmij pokrywę.
Opel Insignia B (2022) - schematy bezpieczników i przekaźników

W pojazdach z kierownicą po prawej stronie znajduje się za pokrywą w schowku.

Otwórz schowek i zdejmij pokrywę.
Opel Insignia B (2022) - schematy bezpieczników i przekaźników

Opel Insignia B (2022) - schematy bezpieczników i przekaźników

Numer Opis
1 Lewa szyba otwierana elektrycznie
2 Prawa szyba otwierana elektrycznie
3 Moduł sterowania nadwozia
4 Wentylator klimatyzacji
5 Moduł sterowania nadwozia
6 Instalacja przygotowana do podłączenia przyczepy
7 Lewy reflektor LED.
8 Moduł sterowania nadwozia
9 Moduł sterujący silnika
10 Wyświetlacz na szybie przedniej
11 Redukcja NOx/nagrzewnica rury
12 Redukcja NOx/czujnik sadzy
13 Moduł AdBlue
14 Podgrzewana kierownica
15 Moduł sterujący skrzyni biegów
16 Wzmacniacz
17 Prawy reflektor LED.
18 Moduł sterowania nadwozia
19 Moduł AdBlue.
20 Moduł sterowania nadwozia
21 Moduł sterowania nadwozia
22 Moduł sterowania nadwozia
23 Elektryczna blokada kierownicy
24 Poduszka powietrzna
25 Złącze diagnostyczne
26 Gniazdko zasilania w przestrzeni bagażowej
27 Układ ABS.
28 Instalacja przygotowana do montażu akcesoriów pojazdu policyjnego lub taksówki.
29 Pompa paliwa.
30 Pompa paliwa.
31 Sterowanie na kierownicy
32 Wyłącznik zapłonu
33 Ogrzewanie, wentylacja i klimatyzacja
34 Moduł bramy centralnej
35 Złącze AUX/USB
36 Bezprzewodowa ładowarka
37 Tylna wycieraczka
38 Połączenie alarmowe, Onstar
39 Wyświetlacz
40 Asystent parkowania
41 Konsola górna na podsufitce
42 Radio;

System informacyjno-rozrywkowy.

43 Systemy pojazdu policyjnego
44 Gniazdo zasilania.

Bagażnik

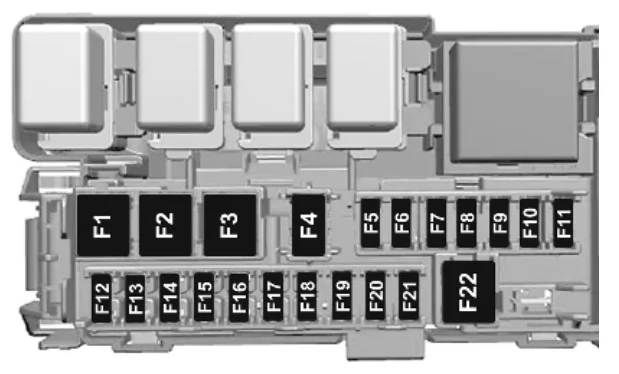

Skrzynka bezpiecznikowa w bagażniku występuje w pojazdach z 2021 roku. Skrzynka bezpieczników znajduje się za osłoną w lewej części przestrzeni bagażowej.

Opel Insignia B (2022) - schematy bezpieczników i przekaźników

Opel Insignia B (2022) - schematy bezpieczników i przekaźników

Numer Opis
1
2
3 Moduł złącza przyczepy
4
5 Czujnik zdalnego otwierania sterowanej elektrycznie klapy tylnej
6
7
8 Klapa tylna sterowana elektrycznie
9
10
11 Wtyk przyczepy
12 Sterowanie ogrzewaniem fotela, przedniego lewego
13 Sterowanie ogrzewaniem fotela, przedniego prawego
14
15 Sterowanie ogrzewaniem foteli, tył 1
16 Sterowanie ogrzewaniem foteli, tył 2
17
18 Złącze przyczepy
19
20
21
22 Klapa tylna sterowana elektrycznie
