W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Insignia B z lat: 2020, 2021.

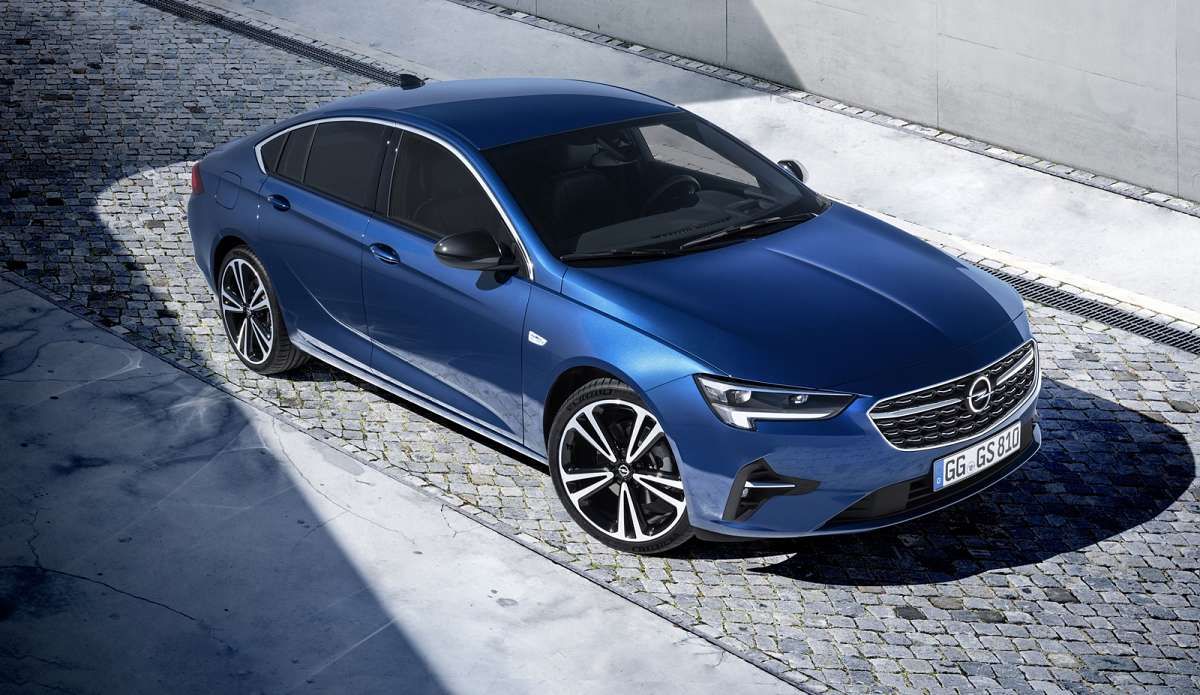

Opel Insignia B to druga generacja modelu Insignia, która została wprowadzona na rynek w 2017 roku i była produkowana do 2021 roku. W 2020 roku przeszła ona facelifting, który przyniósł kilka drobnych zmian stylistycznych oraz nowe silniki.
Insignia B oferowana była w wersji sedan oraz kombi, z bogatym wyborem jednostek napędowych. W ofercie znajdowały się benzynowe silniki o pojemności 1.5 i 2.0 litrów oraz diesle o pojemności 1.6 i 2.0 litrów. Wszystkie silniki były wyposażone w turbodoładowanie i system Start-Stop, co przekładało się na oszczędność paliwa.
Wewnątrz kabiny kierowcy, Insignia B oferowała dużo miejsca zarówno na przednim jak i tylnym siedzeniu, co czyniło ją idealnym samochodem dla rodzin. W standardzie była wyposażona w wiele funkcjonalnych rozwiązań, w tym system multimedialny z 8-calowym ekranem dotykowym oraz pełną integrację z urządzeniami mobilnymi.
W 2020 roku Insignia B przeszła facelifting, który przyniósł nowy, bardziej agresywny wygląd z przodu oraz nowe reflektory LED. Zmiany objęły również kokpit kierowcy, który otrzymał nowy system multimedialny z większym ekranem i bardziej intuicyjną obsługą.
Wersje wyższe oferowały również dodatkowe funkcje, takie jak reflektory matrix LED, podgrzewane fotele, system nawigacji satelitarnej oraz skórzaną tapicerkę. Wszystkie wersje wyposażone były w systemy bezpieczeństwa, takie jak asystent pasa ruchu, asystent parkowania, monitor martwego pola oraz system ostrzegania o kolizji.
Podsumowując, Opel Insignia B to samochód klasy średniej, który oferuje dużo miejsca i funkcjonalności. Dostępna jest w różnych wersjach wyposażenia oraz z bogatym wyborem jednostek napędowych. Po faceliftingu w 2020 roku, Insignia B zyskała nowe, bardziej agresywne wygląd z przodu oraz nowe, bardziej zaawansowane systemy multimedialne.
Komora silnika

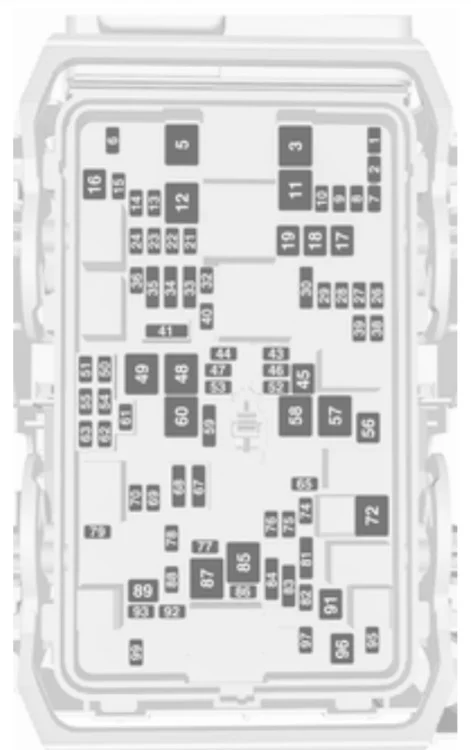

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.
| Numer | Opis |
|---|---|
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | 2020:
Nieużywany; 2021: Skrzynka bezpieczników w przestrzeni bagażowej |
| 6 | Klapa tylna |
| 7 | Tylne światło przeciwmgielne;
Przednie światła przeciwmgielne. |
| 8 | Moduł pamięci |
| 9 | Podgrzewana szyba przednia |
| 10 | Podparcie lędźwiowe fotela |
| 11 | Akumulator DC/DC |
| 12 | Podgrzewana tylna szyba |
| 13 | Podgrzewane lusterko |
| 14 | – |
| 15 | 2020:
Nieużywany: 2021: Reflektory LED. |
| 16 | Przednia wycieraczka |
| 17 | Fotel regulowany elektrycznie, strona pasażera |
| 18 | Roleta przeciwsłoneczna |
| 19 | Fotel regulowany elektrycznie, strona kierowcy |
| 20 | – |
| 21 | Szyberdach |
| 22 | 2020:
Tylna wycieraczka; Poduszka powietrzna. 2021: Tylna wycieraczka. |
| 23 | 2020:
System adaptacyjnego oświetlenia drogi 2021: Fotel tylny, składanie elektryczne |
| 24 | – |
| 25 | – |
| 26 | Moduł sterujący skrzyni biegów |
| 27 | Zapłon;
Deska rozdzielcza. |
| 28 | – |
| 29 | Kamera wsteczna;
Kratka nawiewu powietrza. |
| 30 | Lampka kontrolna silnika i przyczepy |
| 31 | – |
| 32 | 2020:
Kamera; 2021: Nieużywany. |
| 33 | Ogrzewanie fotela, przód |
| 34 | Ogrzewanie fotela, tył |
| 35 | Amortyzacja;
Napęd na wszystkie koła. |
| 36 | Układ paliwowy |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Blokada kierownicy |
| 41 | – |
| 42 | – |
| 43 | Podgrzewana kierownica |
| 44 | Poziomowanie reflektorów |
| 45 | – |
| 46 | Moduł sterujący silnika |
| 47 | – |
| 48 | Przetwornik DC/DC;
Kratka nawiewu powietrza; E-Boost. |
| 49 | Moduł sterowania tylnymi drzwiami |
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Rozrusznik |
| 57 | 2020:
Nieużywany: 2021: Skrzynka bezpieczników w przestrzeni bagażowej. |
| 58 | – |
| 59 | 2020:
Reflektor lewy (LED) 2021: Syrena alarmowa. |
| 60 | Wentylator chłodzący |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Ogrzewanie, wentylacja i klimatyzacja |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | 2020:
Prawe światło drogowe (halogenowe); Prawe światło główne (LED). 2021: Nieużywany: |
| 70 | 2020:
Światło drogowe lewe (halogen) 2021: Nieużywany. |
| 71 | – |
| 72 | Rozrusznik |
| 73 | – |
| 74 | 2020:
Moduł sterujący skrzyni biegów; 2021: Chłodzenie modułu sterującego skrzyni biegów i silnika |
| 75 | Moduł sterujący silnika |
| 76 | Układ ograniczania emisji spalin |
| 77 | – |
| 78 | Klakson |
| 79 | System wycieraczek |
| 80 | – |
| 81 | Moduł sterujący silnika |
| 82 | – |
| 83 | Cewka zapłonowa |
| 84 | Cewka zapłonowa |
| 85 | 2020:
Układ napędowy; 2021: Obszar innego bezpiecznika |
| 86 | – |
| 87 | Podgrzewanie paliwa w silnikach wysokoprężnych |
| 88 | Przysłona układu wlotu powietrza |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | 2020:
Pompa płynu podgrzanego; 2021: Nieużywany. |
| 93 | Układ elektronicznego kluczyka |
| 94 | – |
| 95 | Pompa płynu chłodzącego |
| 96 | Podgrzewanie paliwa w silnikach wysokoprężnych |
| 97 | – |
| 98 | – |
| 99 | 2020:
Pompa płynu chłodzącego 2021: Nieużywany. |
Przedział pasażerski
W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za pokrywą w tablicy rozdzielczej.
Zdejmij pokrywę.
W pojazdach z kierownicą po prawej stronie znajduje się za pokrywą w schowku.
Otwórz schowek i zdejmij pokrywę.

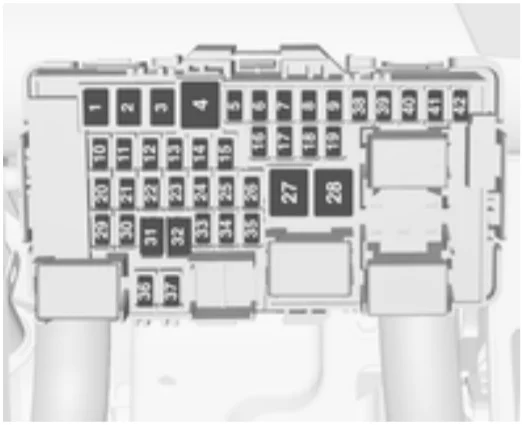

2020

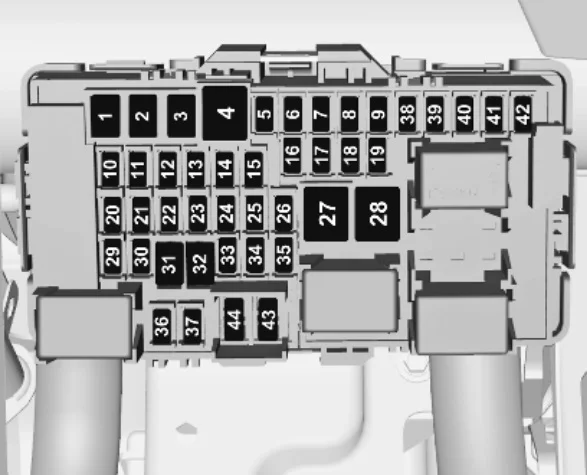

2021
| Numer | Opis |
|---|---|
| 1 | Lewa szyba otwierana elektrycznie |
| 2 | Prawa szyba otwierana elektrycznie |
| 3 | Moduł sterowania nadwozia |
| 4 | Wentylator klimatyzacji |
| 5 | Moduł sterowania nadwozia |
| 6 | Instalacja przygotowana do podłączenia przyczepy |
| 7 | 2020:
Elektrycznie składane tylne siedzenia; 2021: Lewy reflektor LED. |
| 8 | Moduł sterowania nadwozia |
| 9 | Moduł sterujący silnika |
| 10 | Wyświetlacz na szybie przedniej |
| 11 | Redukcja NOx/nagrzewnica rury |
| 12 | Redukcja NOx/czujnik sadzy |
| 13 | Moduł AdBlue |
| 14 | Podgrzewana kierownica |
| 15 | Moduł sterujący skrzyni biegów |
| 16 | Wzmacniacz |
| 17 | 2020:
Alarm; 2021: Prawy reflektor LED. |
| 18 | Moduł sterowania nadwozia |
| 19 | Moduł AdBlue. |
| 20 | Moduł sterowania nadwozia |
| 21 | Moduł sterowania nadwozia |
| 22 | Moduł sterowania nadwozia |
| 23 | Elektryczna blokada kierownicy |
| 24 | Poduszka powietrzna |
| 25 | Złącze diagnostyczne |
| 26 | Gniazdko zasilania w przestrzeni bagażowej |
| 27 | 2020:
Zawór EBCM; 2021: Układ ABS. |
| 28 | 2020:
Elementy sterujące na kole kierownicy; 2021: Instalacja przygotowana do montażu akcesoriów pojazdu policyjnego lub taksówki. |
| 29 | 2020:
Nieużywany: 2021: Pompa paliwa. |
| 30 | 2020:
Nieużywany: 2021: Pompa paliwa. |
| 31 | Sterowanie na kierownicy |
| 32 | Wyłącznik zapłonu |
| 33 | Ogrzewanie, wentylacja i klimatyzacja |
| 34 | Moduł bramy centralnej |
| 35 | Złącze AUX/USB |
| 36 | Bezprzewodowa ładowarka |
| 37 | Tylna wycieraczka |
| 38 | Połączenie alarmowe, Onstar |
| 39 | Wyświetlacz |
| 40 | Asystent parkowania |
| 41 | Konsola na podsufitce |
| 42 | Radio;
System informacyjno-rozrywkowy. |
| 43 | 2021: Systemy pojazdu policyjnego |
| 44 | 2021: Gniazdo zasilania. |
Bagażnik
Skrzynka bezpiecznikowa w bagażniku występuje w pojazdach z 2021 roku. Skrzynka bezpieczników znajduje się za osłoną w lewej części przestrzeni bagażowej.
| Numer | Opis |
|---|---|
| 1 | – |
| 2 | – |
| 3 | Moduł złącza przyczepy |
| 4 | – |
| 5 | Czujnik zdalnego otwierania sterowanej elektrycznie klapy tylnej |
| 6 | – |
| 7 | – |
| 8 | Klapa tylna sterowana elektrycznie |
| 9 | – |
| 10 | – |
| 11 | Złącze przyczepy |
| 12 | Sterowanie ogrzewaniem fotela, przedniego lewego |
| 13 | Sterowanie ogrzewaniem fotela, przedniego prawego |
| 14 | – |
| 15 | Sterowanie ogrzewaniem foteli, tył 1 |
| 16 | Sterowanie ogrzewaniem foteli, tył 2 |
| 17 | – |
| 18 | Złącze przyczepy |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | Klapa tylna sterowana elektrycznie |
