Opel Corsa F (2021-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Corsa F z lat: 2021, 2022. Opel Corsa F to piąta generacja popularnego miejskiego samochodu, który zadebiutował na rynku w 2019 roku. W porównaniu do swojego poprzednika, nowa Corsa jest mniejsza, lżejsza i bardziej ekonomiczna, oferując jednocześnie więcej miejsca w kabinie i […]

05/10/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Corsa F z lat: 2021, 2022.

Opel Corsa F to piąta generacja popularnego miejskiego samochodu, który zadebiutował na rynku w 2019 roku. W porównaniu do swojego poprzednika, nowa Corsa jest mniejsza, lżejsza i bardziej ekonomiczna, oferując jednocześnie więcej miejsca w kabinie i większą ilość technologii.

W 2021 roku Corsa F przeszła drobne zmiany stylistyczne i technologiczne. Na zewnątrz pojawiły się nowe wersje kolorystyczne, a także opcjonalne wyposażenie w postaci 17-calowych felg aluminiowych. W kabinie dodano nowe funkcje multimedialne, w tym system nawigacji z połączeniem Apple CarPlay i Android Auto. Na uwagę zasługuje również wprowadzenie nowych wersji silnikowych z automatyczną skrzynią biegów oraz napędem na cztery koła.

W standardzie Corsa F wyposażona jest w system klimatyzacji, system audio z radiem DAB i złączem USB, tempomat oraz system bezpieczeństwa, obejmujący m.in. system kontroli trakcji i stabilizacji oraz system monitorujący zmęczenie kierowcy. Opcjonalnie dostępne są dodatkowe funkcje, takie jak podgrzewane fotele i kierownica, kamera cofania i wiele innych.

Pod maską Corsy F znajdziemy silniki benzynowe i diesla o mocy od 75 do 130 KM. Wszystkie wersje wyposażone są w system start-stop, który pozwala na oszczędzanie paliwa i redukcję emisji CO2. Zmiany biegów można dokonywać ręcznie lub automatycznie, w zależności od wersji silnikowej.

Podsumowując, Opel Corsa F to nowoczesny i stylowy samochód, który oferuje wiele zaawansowanych funkcji technologicznych oraz komfortową jazdę. Dzięki wprowadzonym w 2021 roku usprawnieniom, Corsa F jest jeszcze bardziej atrakcyjna dla potencjalnych klientów, a także bardziej konkurencyjna w stosunku do innych samochodów z tej klasy.

Zobacz także:  Opel Astra J (2009-2015) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

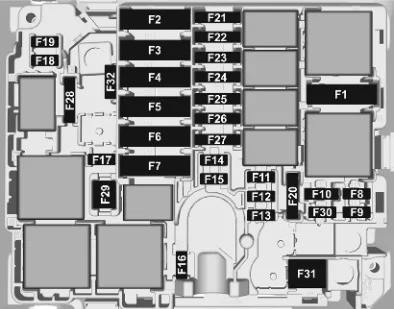

Komora silnika

Opel Corsa F (2021-2022) - schematy bezpieczników i przekaźników

Numer Opis
1 Układ sterowania ogrzewania, wentylacji i klimatyzacji
2 Układ hamulcowy
3 Skrzynka bezpieczników(prawa strona tablicy rozdzielczej)
4 Układ hamulcowy
5 Moduł sterujący nadwozia
6 Wentylator chłodnicy
7 Moduł sterujący nadwozia
8 Moduł sterujący silnika / pompa paliwa
9 Czujnik NOX;

Czujnik wody w oleju napędowym.

10 Moduł sterujący silnika
11 Moduł sterujący silnika
12 Złącze łącza diagnostycznego
13 Moduł sterujący silnika
14 Czujnik napięcia akumulatora
15 Moduł sterujący przyczepy
16 Prawy reflektor
17 Moduł sterujący silnika/czujnik NOX
18 Prawe światło drogowe
19 Lewe światło drogowe
20 Moduł sterujący silnika;

Pompa paliwa;

Grzałka oleju napędowego.

21 Rozrusznik
22 Automatyczna skrzynia biegów
25 Skrzynka bezpieczników (przyczepa)
27 Moduł sterujący nadwozia
28 System selektywnej redukcji katalitycznej
29 Wycieraczki przedniej szyby
31 Układ sterowania ogrzewania, wentylacji i klimatyzacji
32 Kierownica

Pojazdy z napędem elektrycznym

Numer Opis
1 System kontroli klimatu
2 Układ hamulcowy
3 Skrzynka bezpieczników (prawa strona tablicy rozdzielczej)
4 Układ hamulcowy
6 Wentylator chłodnicy
7 Moduł sterujący nadwozia
8 Pompa paliwowa
9 Jednostka sterująca pojazdu elektrycznego
10 Jednostka sterująca pojazdu elektrycznego (sprężarka klimatyzacji)
11 Jednostka sterująca pojazdu elektrycznego
12 Złącze łącza diagnostycznego
13 Moduł sterujący nadwozia/układ ogrzewania, wentylacji i klimatyzacji
14
15 Wtyczka usługi E-Service
16 Prawy reflektor
18 Prawe światło drogowe
19 Lewe światło drogowe
20 Jednostka sterująca pojazdu elektrycznego
22 Przekaźnik komory silnika
23 Przetwornica AC/DC;

Przetwornica DC/DC.

25 Interfejs akumulatora wysokiego napięcia
26 Regulator silnika (silnik elektryczny z inwerterem)
27 Moduł sterujący nadwozia
28
29 Wycieraczki przedniej szyby
30 Moduł sterujący nadwozia
31 Moduł sterujący nadwozia
32 Kierownica

Tablica przyrządów (lewa strona)

Opel Corsa F (2021-2022) - schematy bezpieczników i przekaźników

Numer Opis
1 Czujnik radarowy;

Lusterko wewnętrzne.

3 Ładowanie indukcyjne
4 Klakson
5 Spryskiwacz przedniej szyby
6 Spryskiwacz przedniej szyby
7 USB
8 Tylna wycieraczka
10 Centralny zamek
11 Centralny zamek
12 Złącze modułu diagnostycznego
13 Układ sterowania ogrzewania, wentylacji i klimatyzacji
14 Alarm;

System Opel Connect.

17 Zestaw wskaźników
21 Przycisk zasilania;

Zabezpieczenie przed kradzieżą.

22 Czujnik deszczu;

Czujnik światła;

Kamera.

23 Lampka kontrolna pasa bezpieczeństwa
24 7-calowy ekran dotykowy (Infotainment);

Asystent parkowania;

Kamera cofania.

25 Poduszka powietrzna
27 Komunikat dotyczący autoalarmu
29 7-calowy ekran dotykowy;

Infotainment.

31 Zapalniczka;

Gniazdo zasilania 12 V.

32 Podgrzewana kierownica
33 System klimatyzacji, ogrzewania i wentylacji;

Automatyczna skrzynia biegów.

34 Wspomaganie parkowania;

Regulacja lusterek zewnętrznych.



Pojazdy z napędem elektrycznym

Numer Opis
1 Czujnik radarowy;

Lusterko wewnętrzne.

3 Ładowanie indukcyjne
4 Klakson
5 Spryskiwacz przedniej szyby
6 Spryskiwacz przedniej szyby
7 USB
8 Tylna wycieraczka
10 Centralny zamek
11 Centralny zamek
12 Moduł złącza diagnostycznego
13 System kontroli klimatu
14 Alarm;

System Opel Connect.

17 Zestaw wskaźników
21 Przycisk zasilania;

System zabezpieczający przed kradzieżą.

22 Czujnik deszczu;

Czujnik światła;

Kamera.

23 Przypomnienie o pasie bezpieczeństwa
24 7-calowy ekran dotykowy;

Asystent parkowania;

Kamera cofania.

25 Poduszka powietrzna
27 System alarmowy antykradzieżowy
29 7-calowy ekran dotykowy;

Infotainment.

31 Zapalniczka;

Gniazdo zasilania 12 V.

32 Podgrzewana kierownica
33 System klimatyzacji;

Automatyczna skrzynia biegów.

34 Wspomaganie parkowania;

Regulacja lusterek zewnętrznych.

Tablica przyrządów (prawa strona)

Opel Corsa F (2021-2022) - schematy bezpieczników i przekaźników

Numer Opis
1 Ogrzewana szyba tylna
2 Podgrzewane lusterka zewnętrzne
3 Elektrycznie sterowane szyby przednie
4 Regulacja lusterek zewnętrznych;

Składane lusterka.

5 Elektrycznie sterowane szyby tylne
8 Skrzynka bezpieczników (prawa strona tablicy rozdzielczej).
10 Podgrzewane fotele przednie
11 Funkcja masażu siedzenia
