W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Adam z lat: 2013, 2014.

Opel Adam to miejski samochód produkowany w latach 2013-2019, który zastąpił w gamie niemieckiego producenta model Agila. Oferowany był z różnymi silnikami benzynowymi, począwszy od 1,0 l i mocy 70 KM, aż po jednostkę 1,4 l i mocy 100 KM. Do wyboru była także skrzynia biegów manualna lub automatyczna.

Wewnątrz, Adam oferował przestronne i kolorowe wnętrze z bogatym wyposażeniem w standardzie. Wyróżniającymi się elementami były np. kolorowe panele deski rozdzielczej oraz wykończenie siedzeń w kontrastującym kolorze.

Adam oferowany był w trzech wersjach wyposażenia: Jam, Glam i Slam. Każda z wersji różniła się wyposażeniem i stylistyką. W wyposażeniu standardowym samochodu znalazły się m.in. elektrycznie sterowane lusterka, system audio CD/MP3 z Bluetooth, klimatyzacja manualna, a także system kontroli trakcji.

W kwestii bezpieczeństwa, Adam oferował wiele systemów, w tym: ABS, ESP, ASR, system kontroli ciśnienia w oponach, a także cztery poduszki powietrzne.

Adam wyróżniał się nie tylko kolorowymi i osobistymi stylizacjami, ale także swoją niewielką, miejską sylwetką. Samochód ten był idealny dla osób, które szukały kompaktowego i przyjemnego w prowadzeniu pojazdu, który oferował wiele opcji personalizacji.

Zobacz także:  Opel Insignia A (2014-2015) - schematy bezpieczników i przekaźników

Podsumowując, Opel Adam to miejski samochód z charakterem, który oferował bogate wyposażenie, przyjazne wnętrze i możliwość personalizacji. Samochód ten cieszył się popularnością ze względu na swoją oryginalną stylistykę i wszechstronne zastosowanie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Komora silnika

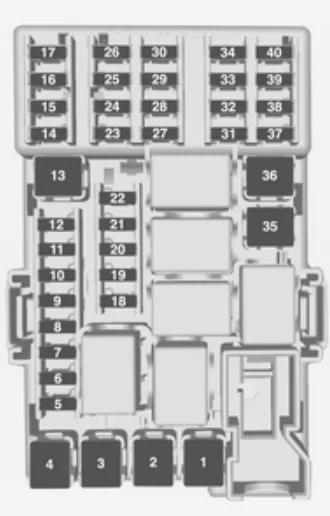

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Opel Adam (2013-2014) - schematy bezpieczników i przekaźników

Numer Opis
1
2 Przełącznik lusterka zewnętrznego
3 Moduł sterowania nadwozia
4 Moduł sterujący podwozia
5 ABS
6 Światło do jazdy dziennej lewe
7
8 Moduł sterowania nadwozia
9 Czujnik akumulatora pojazdu
10 Poziomowanie reflektorów;

TPMS.

11 Tylna wycieraczka
12 Odmgławianie szyb
13 Światło do jazdy dziennej prawe
14 Odmgławianie lustra
15
16 Instalacja LPG
17 Lusterka wewnętrzne
18 Moduł sterujący silnika
19 Pompa paliwowa
20
21 Cewka wtryskowa
22
23 System wtrysku
24 System spryskiwaczy
25 System oświetleniowy
26 Moduł sterujący silnika
27
28 Moduł sterujący silnika
29 Moduł sterujący silnika
30
31 Reflektor lewy
32 Reflektor prawy
33 Moduł sterujący silnika
34 Klakson
35 Sprzęgło
36

Opel Adam (2013-2014) - schematy bezpieczników i przekaźników

Numer Opis
1 Pompa ABS
2 Przednia wycieraczka
3 Dmuchacz
4 Panel przyrządów
5
6
7
8 Niski poziom wentylatora chłodzącego
9 Wysoki poziom wentylatora chłodzącego
10 Wentylator chłodzący
11 Rozrusznik

Panel przyrządów

Pojazdy z kierownicą po lewej stronie:
Skrzynka bezpieczników znajduje się za włącznikiem świateł w tablicy rozdzielczej. Przytrzymaj uchwyt, a następnie pociągnij i złóż włącznik światła.

Pojazdy z kierownicą po prawej stronie:
Znajduje się za pokrywą w schowku. Otwórz schowek, a następnie otwórz pokrywę i złóż ją.

Opel Adam (2013-2014) - schematy bezpieczników i przekaźników

Numer Opis
1
2
3 Okna elektryczne
4 Transformator napięcia
5 Moduł sterowania nadwozia 1
6 Moduł sterujący nadwozia 2
7 Moduł sterowania nadwozia 3
8 Moduł sterowania nadwozia 4
9 Moduł sterowania nadwozia 5
10 Moduł sterowania nadwozia 6
11 Moduł sterowania nadwozia 7
12 Moduł sterowania nadwozia 8
13
14 Bagażnik
15 Złącze diagnostyczne
16 Połączenie łącza danych
17 Zapłon
18 System klimatyzacji
19 Wzmacniacz dźwięku
20 Asystent parkowania
21 Przełącznik hamulca
22 System nagłośnieniowy
23 Wyświetlacz
24
25
26 Panel przyrządów
27 Ogrzewanie fotela kierowcy
28
29
30 Panel przyrządów
31 Klakson
32 Ogrzewanie fotela pasażera
33 Podgrzewana kierownica
34
35
36
37 Tylna wycieraczka
38 Zapalniczka
39
40
