W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Astra G z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.

Opel Astra G to kompaktowy samochód produkowany w latach 1998-2004. Samochód zastąpił poprzednika Astra F i przeszedł dużą modernizację techniczną oraz stylistyczną. W ofercie były dostępne trzy wersje nadwoziowe: 3-drzwiowy hatchback, 5-drzwiowy hatchback i kombi.

Wnętrze Opel Astra G charakteryzuje się nowoczesnym i ergonomicznym designem, a także bogatym wyposażeniem standardowym. Do dyspozycji kierowcy i pasażerów były m.in. system ABS, systemy kontroli trakcji i stabilizacji, poduszki powietrzne oraz klimatyzacja. W późniejszych latach produkcji samochód otrzymał również nowoczesne systemy multimedialne z nawigacją GPS.

Pod maską Opel Astra G były dostępne silniki benzynowe i wysokoprężne o mocy od 68 do 200 KM. W zależności od wersji wyposażenia samochód był dostępny z manualną lub automatyczną skrzynią biegów.

Opel Astra G zdobył wiele nagród i wyróżnień, m.in. tytuł „Samochód Roku” w 1999 roku. Samochód cieszył się dużą popularnością w Europie, a jego trwałość i niezawodność przyczyniły się do utrzymania go w produkcji przez wiele lat. W chwili obecnej Opel Astra G jest już samochodem klasycznym, jednak wciąż cieszy się uznaniem wśród fanów motoryzacji, a jego modele są często spotykane na drogach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

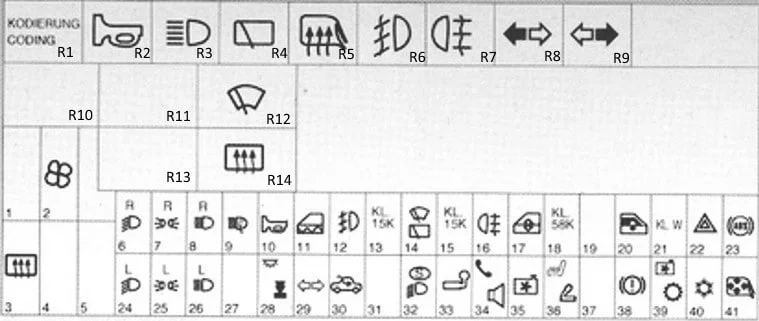

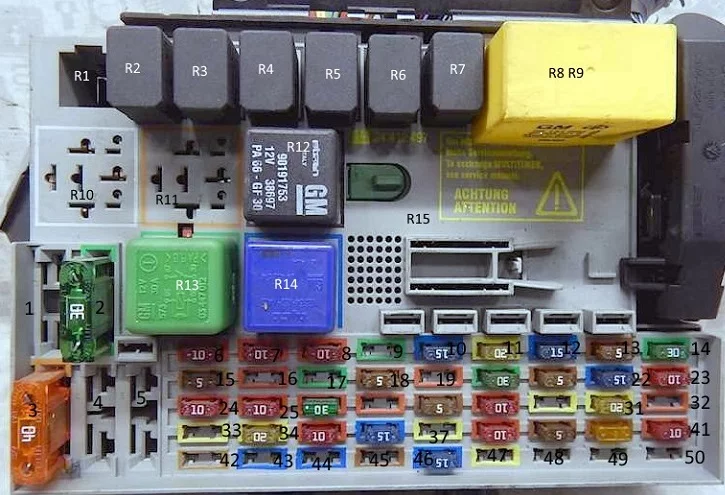

Skrzynka bezpieczników znajduje się pod deską rozdzielczą za schowkiem na rękawiczki.

Opel Astra G (1998-2008) - schematy bezpieczników i przekaźników

Opel Astra G (1998-2008) - schematy bezpieczników i przekaźników

R1
R2 Przekaźnik klaksonowy
R3 Przekaźnik świateł drogowych
R4 Przekaźnik wycieraczki tylnej szyby
R5 Przekaźnik ogrzewania lusterek zewnętrznych
R6 Przekaźnik świateł przeciwmgielnych
R7 Przekaźnik tylnego światła przeciwmgielnego
R8 Przekaźnik prawego kierunkowskazu
R9 Przekaźnik lewego kierunkowskazu
R10 Telefoniczny nadajnik sygnału audio
R11
R12 Przekaźnik silnika wycieraczek szyby przedniej
R13
R14 Podgrzewany przekaźnik tylnej szyby
R15 Wielofunkcyjny moduł sterujący
F1
F2 (30A) Ogrzewanie/klimatyzacja (AC);

Podgrzewane siedzenia.

F4
F5
F6 (10A) Reflektor prawy-światła mijania, regulacja reflektorów
F7 (10A) Lampy boczne/tylne prawe;

Lampa tablicy rejestracyjnej;

F8 (10A) Reflektor prawy-światło drogowe
F9 (30A) Pompa spryskiwacza reflektorów
F10 (15A) Klakson
F11 (20A) Centralny zamek
F12 (15A) Przednie światła przeciwmgielne
F13 (7,5A) Cyfrowy wyświetlacz wielofunkcyjny
F14 (30A) Silnik wycieraczek szyby przedniej
F15 (7,5A) Elektryczne szyby;

Szyberdach;

Elektryczne lusterka boczne.

F 16 (10A) Tylne światło przeciwmgielne
F17 (30A) Elektryczne szyby
F18 (7,5A)Regulacja reflektorów
F19
F20 (30A) Elektryczne szyby
F21 (7,5A) Elektromagnes blokady stacyjki (AT);

System alarmowy;

System audio.

F22 (15A) Kierunkowskazy;

Światła ostrzegawcze;

Cyfrowy wyświetlacz wielofunkcyjny;

Komputer pokładowy.

F23 (10A) Układ przeciwblokujący (ABS);

Wspomaganie kierownicy

F24 (10A) Reflektor lewy-światła mijania, regulacja reflektorów
F25 (10A) Lewe boczne i tylne lampy;

Lampa tablicy rejestracyjnej;

F26 (10A) Lewy reflektor – światło drogowe
F27
F28 (7,5A) Lampa wewnętrzna
F29 (10A) Wskaźniki i lampki ostrzegawcze;

Lampa wewnętrzna.

F30 (30A) Szyberdach
F31
F32 (10A) Światła do jazdy dziennej;

System alarmowy.

F33 (20A) Zacisk gniazda przyczepy30
F34 (20A) System audio;

Cyfrowy wyświetlacz wielofunkcyjny.

F35 (10A) Automatyczna skrzynia biegów (AT);

Moduł sterujący silnika dmuchawy chłodziwa silnika;

Klimatyzacja (AC).

F36 (20A) Podgrzewane siedzenia;

Zapalniczka.

F37
F38 (10A) Lampy stopu;

Automatyczna skrzynia biegów (AT);

Cyfrowy wyświetlacz wielofunkcyjny;

Tempomat.

F39 (7,5A) Automatyczna skrzynia biegów (AT);

Moduł sterujący silnika dmuchawy płynu chłodzącego;

Klimatyzacja (AC).

F40 (7,5A) Moduł sterujący silnika dmuchawy płynu chłodzącego;

Klimatyzacji (AC).

F41 (10A) Podgrzewane lusterko zewnętrzne

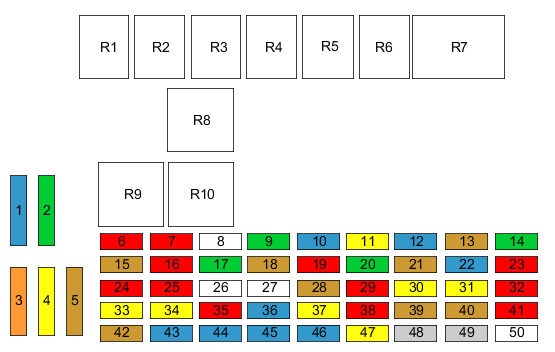

Schemat skrzynki bezpieczników (Astra G od 2001 roku)

Opel Astra G (1998-2008) - schematy bezpieczników i przekaźników

Opis

R1
R2 Przekaźnik klaksonowy
R3 Przekaźnik świateł drogowych
R4 Przekaźnik wycieraczki tylnej szyby
R5 Przekaźnik ogrzewania lusterek zewnętrznych
R6 Przekaźnik świateł przeciwmgielnych
R7 Przekaźnik tylnego światła przeciwmgielnego
R8 Przekaźnik wskaźnika
R9 Przekaźnik wskaźnika
R10 Telefoniczny nadajnik sygnału audio
R11 Konwerter sygnału czujnika prędkości koła
R12 Przekaźnik silnika wycieraczek szyby przedniej
R13 Przekaźnik lampki wewnętrznej
R14 Podgrzewany przekaźnik tylnej szyby
R15 Wielofunkcyjny moduł sterujący
F1
F2 (30A) Ogrzewanie i klimatyzacja (AC);

Podgrzewane siedzenia.

F3 (40A) Podgrzewana tylna szyba
F4
F5
F6 (10A) Reflektor prawy-światła mijania, regulacja reflektorów
F7 (10A) lampy boczne/tylne prawe, lampa tablicy rejestracyjnej;
F8 (10A) Reflektor prawy-światło drogowe
F9 (30A) Pompa spryskiwacza reflektorów
F10 (15A) Klakson
F11 (20A) Centralny zamek
F12 (15A) Przednie światła przeciwmgielne
F13 (5A) Cyfrowy wyświetlacz wielofunkcyjny
F14 (30A) Silnik wycieraczek szyby przedniej;

Szyberdach (Coupe).

F15 (5A) Elektryczne szyby;

Szyberdach;

Elektryczne lusterka boczne;

Lampa wewnętrzna;

System alarmowy.

F 16 (10A) Tylne światło przeciwmgielne
F17 (30A) Elektryczne szyby
F18 (5A) Regulacja reflektorów;

Lampa tablicy rejestracyjnej.

F19 (10A) System audio;

Telefon;

Cyfrowy wyświetlacz wielofunkcyjny.

F20 (30A) Elektryczne szyby
F21 (5A) Elektromagnes blokady stacyjki (AT);

System alarmowy;

System audio;

Telefon.

F22 (15A) Wskaźniki/lampki ostrzegawcze;

Cyfrowy wyświetlacz wielofunkcyjny;

Komputer pokładowy;

Lampy ostrzegawcze.

F23 (10A) Układ przeciwblokujący (ABS);

Wspomaganie kierownicy.

F24 (10A) Reflektor lewy-światła mijania, regulacja reflektorów
F25 (10A) Lewe boczne/tylne lampy, lampa tablicy rejestracyjnej;
F26 (10A) Lewy reflektor-światło drogowe
F27 (2A) Kabriolet
F28 (5A) Lampa wewnętrzna
F29 (10A) Wskaźniki/lampki ostrzegawcze;

Oświetlenie wnętrza;

Automatyczna skrzynia biegów (AT).

F30 (30A)Szyberdach
F31 (2A) Kabriolet (półautomatyczny)
F32 (10A) Światła do jazdy dziennej;

Ostrzeżenie o włączonych lampach;

System alarmowy;

Moduł sterujący immobilizera.

F33 (20A) Zacisk gniazda przyczepy30
F34 (20A) System audio;

Cyfrowy wyświetlacz wielofunkcyjny;

Telefon.

F35 (10A) Automatyczna skrzynia biegów (AT);

Moduł sterujący silnika dmuchawy chłodziwa silnika;

Klimatyzacja (AC).

F36 (15A) Podgrzewane siedzenia;

Zapalniczka.

F37 (20A) Podgrzewane siedzenia
F38 (10A) Lampy stopu, automatyczna skrzynia biegów (AT), cyfrowy wyświetlacz wielofunkcyjny, tempomat
F39 (5A) Automatyczna skrzynia biegów (AT);

Moduł sterujący silnika dmuchawy chłodziwa silnika;

Klimatyzacja (AC).

F40 (5A) Moduł sterujący silnika dmuchawy chłodziwa silnika;

Klimatyzacja (AC).

F41 (10A) Podgrzewane lusterka boczne
F42 (5A) Czujnik zajętości siedzenia;

Lampka wewnętrzna.

F43 (20A) Reflektor prawy-Xenon2002^
F44 (20A) Reflektor lewy-Xenon2002^
F45 (5A) Podgrzewane siedzenia 2002^
F46 (15A) Zarządzanie silnikiem 2002^
F47 (20A) Grzałka pomocnicza-Diesel
F48 (5A) Kabriolet górny
F49
F50 (40A) Silnik dmuchawy płynu chłodzącego silnik-2,0 Diesel/1,7 Diesel z AC



Wczesne modele

Opel Astra G (1998-2008) - schematy bezpieczników i przekaźników



Późne modele

Opel Astra G (1998-2008) - schematy bezpieczników i przekaźników

F1 (60A) Wyłącznik zapłonu
F2 (60A) Skrzynka bezpieczników/płyta przekaźnika-konsola 1;

Reflektory-światła mijania;

Światła do jazdy dziennej;

System alarmowy;

Moduł sterujący immobilizera;

Zarządzanie silnikiem.

F3 (60A) Skrzynka bezpieczników/płyta przekaźnika 1
F4 (20A) Silniki dmuchawy chłodziwa silnika (X12XE-bez prądu przemiennego)
F5 (60A) ABS
F6 (20A) Zarządzanie silnikiem
F7 (80A) Wspomaganie kierownicy
F8 (20A) Silniki dmuchawy chłodziwa silnika (benzyna – z wyjątkiem X20XE z AC)



Schemat skrzynki przekaźnikowej

Opel Astra G (1998-2008) - schematy bezpieczników i przekaźników

Opis (Astra G przed 2001)

1
2 Przekaźnik silnika dmuchawy chłodziwa silnika (X16SZR, X18XE1, X20XEV)
3 Przekaźnik silnika dmuchawy chłodziwa silnika (X14XE, X16XEL)
4 Przekaźnik pompy paliwa
5
6 Przekaźnik silnika dmuchawy chłodziwa silnika
7 Przekaźnik opóźnienia pompy spryskiwacza reflektorów
8



Opis (Astra G od 2001 roku)

1
2 Przekaźnik silnika dmuchawy chłodziwa silnika (z wyjątkiem Z12XE)
3 Przekaźnik pompy paliwa (oprócz Z20LET/Z22SE)
4 Przekaźnik pompy paliwa (Z22SE/Z20LET)
5 Przekaźnik pompy płynu chłodzącego silnik (Z20LET)
6 Przekaźnik silnika dmuchawy chłodziwa silnika
7 Przekaźnik opóźnienia pompy spryskiwacza reflektorów
8
