Mitsubishi Colt VI (2004-2012) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Colt VI z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

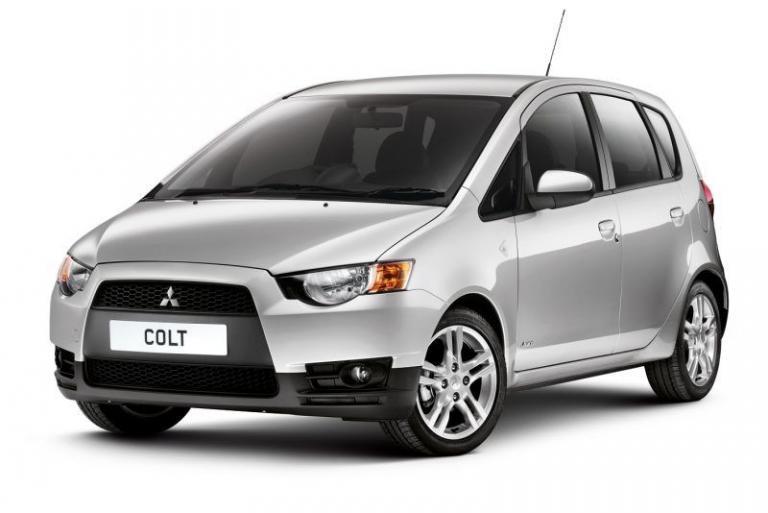

Mitsubishi Colt VI, znany również jako Mitsubishi Colt (Z30), to samochód osobowy klasy miejskiej (subkompaktowej) produkowany przez Mitsubishi Motors. Model ten został wprowadzony na rynek w 2004 roku i produkowany był aż do 2012 roku.

Colt VI (Z30) był dostępny jako 3-drzwiowy hatchback oraz 5-drzwiowy hatchback. Model ten charakteryzował się nowoczesnym i atrakcyjnym designem, który nadawał mu sportowego charakteru, przyciągając uwagę klientów w tej klasie pojazdów.

W zależności od regionu, Mitsubishi Colt VI (Z30) był dostępny z różnymi jednostkami napędowymi. Model ten oferował benzynowe silniki o różnych pojemnościach i mocach, które zapewniały odpowiednie osiągi i efektywność paliwową.

Wnętrze Mitsubishi Colt VI (Z30) było dobrze zaprojektowane i oferowało funkcjonalność oraz przestronność w stosunku do kompaktowych rozmiarów samochodu. Kierowcy i pasażerowie mieli dostęp do różnych udogodnień i systemów multimedialnych, które podnosiły komfort podróżowania.

Zobacz także:  Mitsubishi Outlander Sport, ASX (2011-2019) - schematy bezpieczników i przekaźników

Mitsubishi Colt VI (Z30) zdobył uznanie za swoją niezawodność, wydajność i atrakcyjny wygląd, co przyczyniło się do jego popularności na różnych rynkach. Model ten był szczególnie popularny w miastach, gdzie jego kompaktowe rozmiary i zwinność ułatwiały poruszanie się w zatłoczonym ruchu ulicznym.

Warto zauważyć, że po 2012 roku Mitsubishi zakończyło produkcję modelu Colt VI (Z30) i wprowadziło kolejne modele, aby odpowiedzieć na zmieniające się preferencje klientów i potrzeby rynkowe w segmencie samochodów miejskich.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

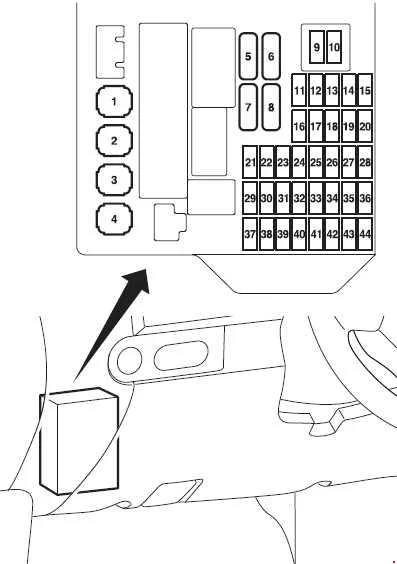

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po lewej stronie).

Mitsubishi Colt VI (2004-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Stacyjka
2 40 Elektryczny system okienny
3 40 Wentylator chłodnicy
4 40 Zautomatyzowana manualna skrzynia biegów
5 30 Odmgławiacz
6 30 Podgrzewane siedzenie
7
8 40 Ogrzewanie
9 10 Radio
10 10 Lampa wewnątrz pojazdu
11 7,5 Podgrzewane lusterko zewnętrzne
12 7,5 Elektroniczny moduł sterujący
13 20 Wycieraczki
14 7,5 Lampa tylna (prawa)
15 7,5 Lampa tylna (lewa)
16 20 Silnik
17 15 Pompa paliwowa
18 10 Klakson
19 10 Reflektor świateł drogowych (lewy)
20 10 Światło drogowe (prawe)
21
22
23 7,5 Zewnętrzne lusterka wsteczne
24 7,5 Tylne światło przeciwmgielne
25 15 Gniazdo akcesoriów
26 15 Wycieraczka tylnej szyby
27
28
29
30
31 10 Światła awaryjne
32
33 15 Zamek centralny
34 15 Przednie światła przeciwmgielne
35 10 Reflektor świateł mijania (lewy)
36 10 Światła mijania (prawe)
37 7,5 Lampa cofania
38 7,5 Kontrola silnika
39 10 Cewka zapłonowa
40 7,5 Licznik
41 7,5 Przekaźnik
42 15 Lampy stopu
43 7,5 Klimatyzacja
44
Zobacz także:  Mitsubishi 380 (2005-2008) - schematy bezpieczników i przekaźników

Przekaźniki

Mitsubishi Colt VI (2004-2012) - schematy bezpieczników i przekaźników



Numer Przekaźnik
1 Przekaźnik szyb elektrycznych
2 Przekaźnik klaksonowy
3
4 Przekaźnik tylnego światła przeciwmgielnego
5 Przekaźnik rozrusznika
6 Przekaźnik zarządzania silnikiem
7
8
9 Przekaźnik światła przeciwmgielnego
10 Przekaźnik wentylatora nagrzewnicy
11
12 Przekaźnik kontroli skrzyni biegów
13 Złącze zasilania dodatkowego wyposażenia
14
15
16 Przekaźnik spryskiwaczy
17 Przekaźnik tylnej ogrzewanej szyby
18 Przekaźnik ogrzewania siedzenia
19 Przekaźnik świateł mijania
20 Przekaźnik świateł drogowych
21



Skrzynka bezpieczników w komorze silnika

Mitsubishi Colt VI (2004-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 120A Bezpiecznik/blok przekaźników tablicy rozdzielczej
2 120А/175A Alternator
З. 40А ABS/ESP
4 60A Wspomaganie kierownicy
5 30A ABS/ESP
6 80A Bezpiecznik/blok przekaźników tablicy rozdzielczej
