Mitsubishi Outlander Sport, ASX, RVR (2019-2023) – schematy bezpieczników i przekaźników

Rocznik 2019-2023
Zaktualizowano 3.08.2023
Mitsubishi Outlander Sport, ASX, RVR (2019-2023) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Outlander Sport, ASX, RVR z lat: 2011, 2012.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

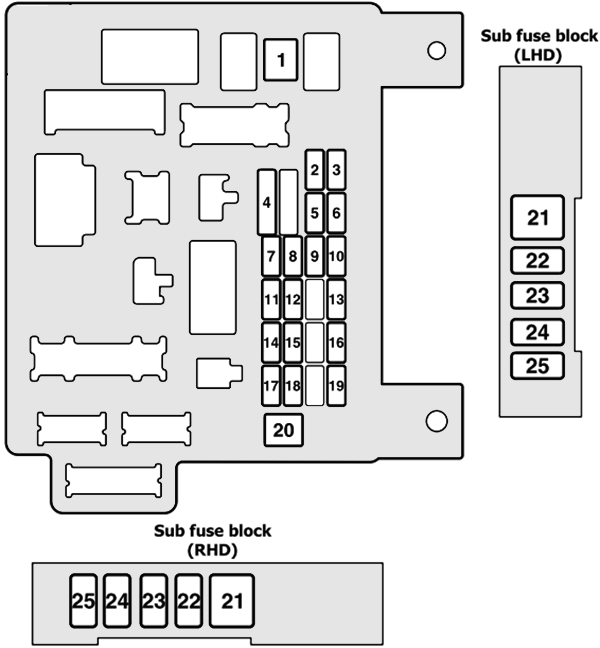

Skrzynka bezpieczników w przedziale pasażerskim

Pojazdy z kierownicą po lewej stronie: Bloki bezpieczników znajdują się za pokrywą bezpieczników przed siedzeniem kierowcy. Włóż prosty śrubokręt (lub minus) w wycięcie w pokrywie bezpiecznika i delikatnie podważ, aby go wyjąć.

Pojazdy z kierownicą po prawej stronie: Skrzynki bezpieczników znajdują się za schowkiem.

  1. Otworzyć schowek, przesunąć drążek (A) znajdujący się po lewej stronie schowka na lewą stronę schowka;
  2. Naciskając bok schowka, odczep lewy i prawy zaczep (B) i opuść schowek.
  3. Zdejmij mocowanie schowka, a następnie wyjmij schowek.

Dodatkowy blok bezpieczników: Zdejmij pokrywę z dolnej części schowka na rękawiczki.

Mitsubishi Outlander Sport, ASX, RVR (2019-2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A Podgrzewacz
2 15A Światła stopu (Światła hamowania)
3 10 A Tylne światło przeciwmgłowe
4 30A Wycieraczki
5 10 A Opcja
6 20A Zamki
7 15A Radio
8 7,5A Przekaźnik jednostki sterującej
9 15A Lampy wewnętrzne (Lampy pokojowe)
10 15A Migacz ostrzegawczy
11 15A Wycieraczka tylnej szyby
12 7,5A Instrumenty
13 15A Zapalniczka / gniazdo akcesoriów
14 10 A Stacyjka
15 20A szyberdach
16 10 A Zewnętrzne lusterka wsteczne
17 10 A Napęd na 4 koła
18 7,5A Światła cofania (Światła cofania)
19 15A Gniazdo akcesoriów
20 30A Elektryczne sterowanie szybą
21 30A Odmgławiacz tylnej szyby
22 7,5A Podgrzewane lusterko zewnętrzne
23 25A/20A Elektrycznie sterowany fotel pasażera
24 25A/20A Elektrycznie sterowany fotel kierowcy
25 30A Podgrzewane siedzenie

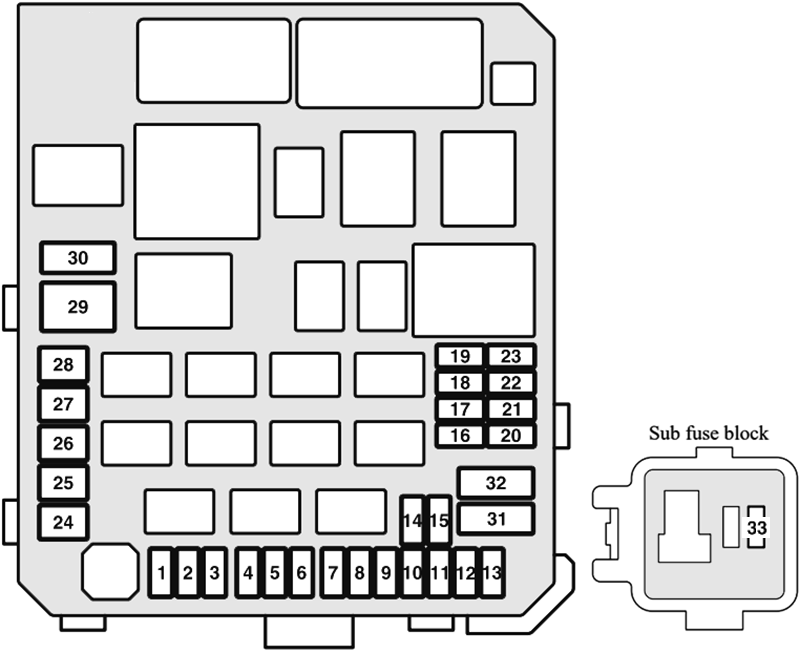

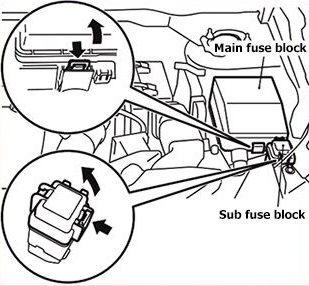

Skrzynka bezpieczników komory silnika

Naciskając zatrzask, podnieś pokrywę.

Numer Ampery [A] Opis
1 15A Przednie światła przeciwmgielne
2 7,5A Silnik
3 20A Automatyczna skrzynia biegów
4 10 A Klakson
5 7,5A Alternator
6 20A Spryskiwacz reflektora
7 10 A Klimatyzacja
8 15A ETV / Wentylator chłodnicy oleju (Twin Clutch SST)
9 20A SafeHome
10 15A Podgrzewana kierownica
11 – –
12 30A Elektryczna klapa tylna
13 10 A Światła do jazdy dziennej (DLR)
14 10 A Reflektor świateł drogowych (lewy) (LED / Halogen / Wyładowanie)
15 10 A Reflektor świateł drogowych (prawy) (LED / Halogen / Wyładowanie)
16 20A Światła mijania (lewe) (wyładowanie)
17 20A Światła mijania (prawe) (wyładowanie)
18 10 A Światła mijania (lewe) (LED / Halogen)
19 10 A Światła mijania (prawe) (LED / Halogen)
20 10 A ENG/MOC
21 10 A Cewka zapłonowa
22 20A ENG/MOC
22 25A Podgrzewacz przewodu paliwowego
23 15A Pompa paliwowa
24 30A Rozrusznik
25 40A Sterowanie skokiem zaworu
26 40A Układ przeciwblokujący (ABS)
27 30A Układ przeciwblokujący (ABS)
28 30A Silnik wentylatora skraplacza klimatyzacji
29 40A Silnik wentylatora chłodnicy
30 30A IOD
31 30A Wzmacniacz dźwięku
32 30A Diesel
33 7,5A Czujnik prądu akumulatora

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
