Mitsubishi L200 V (2016-2019) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi L200 V z lat: 2016, 2017, 2018, 2019.

Piąta generacja Mitsubishi L200, znana również jako Mitsubishi Triton w niektórych regionach, to seria popularnych pickupów produkowanych przez japońskiego producenta samochodów Mitsubishi Motors. Generacja ta została wprowadzona na rynek w 2015 roku i kontynuowana była w późniejszych latach. Mitsubishi L200 V wprowadziła wiele ulepszeń w porównaniu do poprzednich wersji, oferując bardziej zaawansowane funkcje, wydajność i komfort.

Oto kilka cech charakteryzujących Mitsubishi L200 V:

  1. Design: Piąta generacja L200 wyróżnia się nowoczesnym designem z dynamicznymi liniami, charakterystycznym pasem przednim i zintegrowanymi reflektorami. Jest to zarówno atrakcyjny wizualnie, jak i funkcjonalny pojazd.
  2. Napęd na cztery koła: L200 V jest dostępny z napędem na cztery koła, co podkreśla jego zdolności terenowe i możliwość poruszania się po różnorodnych nawierzchniach.
  3. Zdolności terenowe: Dzięki kontynuacji tradycji L200, piąta generacja również oferuje zdolności terenowe, co czyni go atrakcyjnym wyborem dla osób, które potrzebują pickupa zdolnego do pracy w trudnych warunkach.
  4. Pojemność ładunkowa: Pickup L200 V posiada przestronne tylne ładownie, co jest ważne dla przedsiębiorców i osób potrzebujących przewozić różne rodzaje ładunków.
  5. Silniki: Model ten oferuje różne jednostki napędowe, w tym silniki benzynowe i wysokoprężne, aby dostosować się do wymagań klientów dotyczących osiągów i ekonomii paliwa.
  6. Komfort i technologie: Mitsubishi L200 V wprowadził wiele zaawansowanych technologii, takich jak systemy multimedialne, nawigacja, klimatyzacja, a także różne funkcje ułatwiające prowadzenie.
  7. Bezpieczeństwo: Bezpieczeństwo było priorytetem dla L200 V, wprowadzając zaawansowane systemy wspomagające kierowcę, takie jak systemy bezpieczeństwa czynnego i pasywne, które miały poprawić ochronę kierowcy i pasażerów.
  8. Zastosowanie: Piąta generacja L200 jest używana zarówno jako pojazd użytkowy, jak i rekreacyjny. Posiada wiele wariantów nadwozia, umożliwiając dopasowanie do różnych zastosowań.
Zobacz także:  Mitsubishi Space Star (1998-2005) - schematy bezpieczników i przekaźników

Mitsubishi L200 V jest kontynuacją sukcesu tej popularnej serii pickupów, oferując nowoczesny design, zaawansowane technologie, zdolności terenowe i pojemność ładunkową. To wszechstronny pojazd, cieszący się uznaniem wśród różnych grup klientów, od przedsiębiorców po miłośników off-roadu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

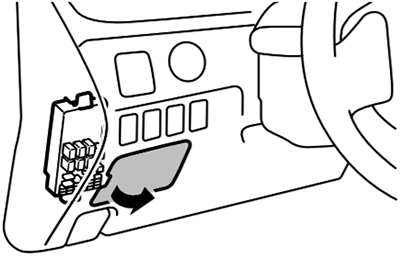

Skrzynki bezpieczników w kabinie pasażerskiej znajdują się za pokrywą skrzynki bezpieczników przed fotelem kierowcy. Pociągnij pokrywę bezpiecznika, aby ją zdjąć.

Mitsubishi L200 V (2016-2019) - schematy bezpieczników i przekaźników

Mitsubishi L200 V (2016-2019) - schematy bezpieczników i przekaźników

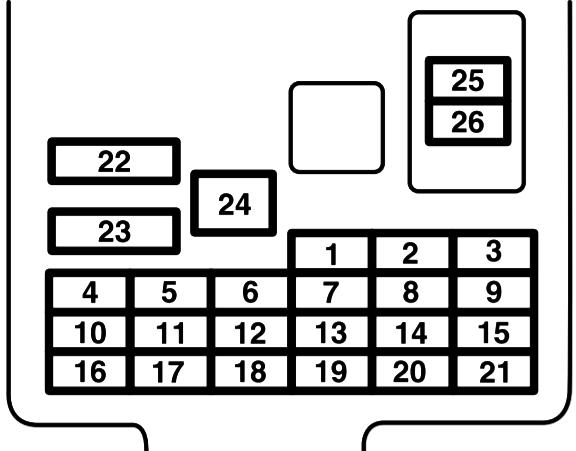

Numer Opis Ampery [A]
1 Światło tylne (lewe) 7,5A
2 Gniazdo zapalniczki / akcesoriów 15A
3 Cewka zapłonowa 10 A
4 Startujący silnik 7,5A
5 Szyberdach 20 A
6 gniazdo akcesoriów 15A
7 Światło tylne (prawe) 7,5A
8 lusterka zewnętrzne 7,5A
9 jednostka sterująca silnika 7,5A
10 Jednostka sterująca 7,5A
11 tylne światło przeciwmgielne 10 A
12 centralny zamek 15A
13 światło pokoju 15A
14 wycieraczka tylnej szyby 15A
15 Wskaźnik 10 A
16 Przekaźnik 7,5A
17 podgrzewane siedzenie 20 A
18 Opcjonalny 10 A
19 Podgrzewane lusterko zewnętrzne 7,5A
20 Spryskiwacz 20 A
21 światła cofania 7,5A
22 odmrażacz 30A
23 Ogrzewanie 30A
24 elektryczne siedzenie 40A
25 Radio 10 A
26 elektroniczna jednostka kontrolująca 20 A

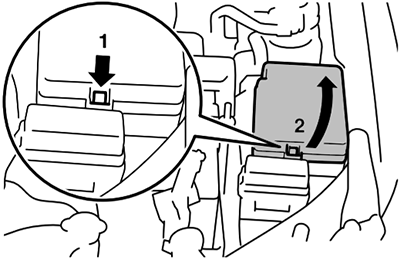

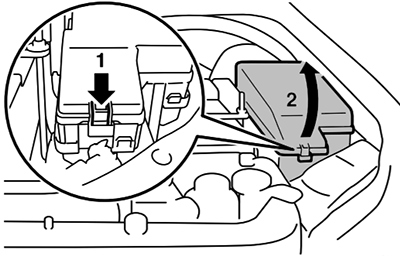

Komora silnika

Zobacz także:  Mitsubishi Eclipse III (2000-2002) - schematy bezpieczników i przekaźników

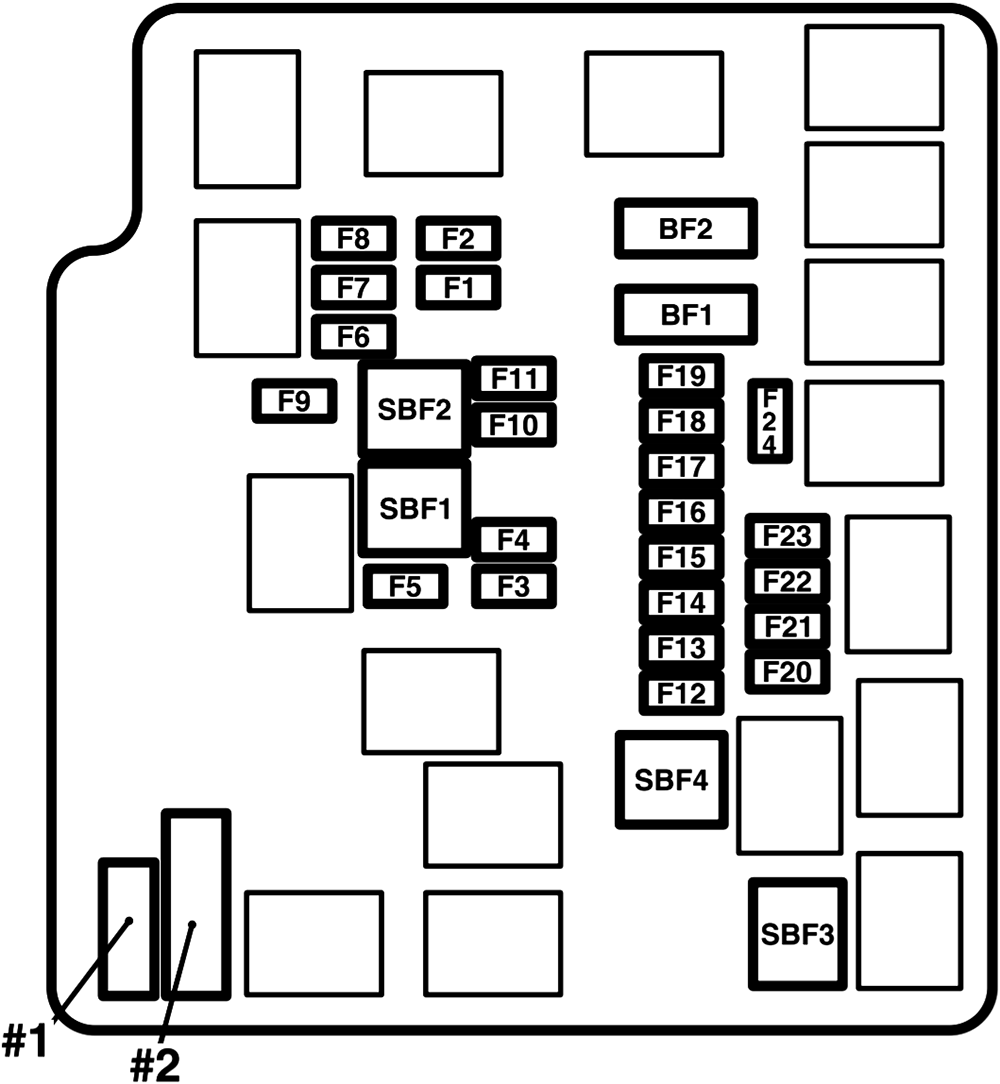

Typ 1

Mitsubishi L200 V (2016-2019) - schematy bezpieczników i przekaźników

Mitsubishi L200 V (2016-2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
SBF1 Bezpiecznik (+B) 30A
SBF2 system antywłamaniowy 30A
SBF3 Stacyjka 40A
SBF4 Elektryczne sterowanie szybami 30A
BF1
BF2 DC-DC (AUDIO) 30A
F1 Światła mijania (lewe) 15A
F2 Światła mijania (prawe) 15A
F3 Światła drogowe (lewe) 10 A
F4 Światła drogowe (prawe) 10 A
F5 Klakson 10 A
F6 przednie światła przeciwmgielne 15A
F7 światła dzienne 10 A
F8 silnik wentylatora chłodnicy 20 A
F9 T/F 20 A
F10
F11 spryskiwacz reflektorów 20 A
F12 Światła hamowania (światła hamowania) 15A
F13 Cewka zapłonowa 10 A
F14 kontrola silnika 7,5A
F15 Alternator 7,5A
F 16 Światła awaryjne 15A
F17 Automatyczna skrzynia 20 A
F18 Klimatyzacja 20 A
F19 TVS 15A
ogrzewanie przewodu paliwowego 20 A
F20 Startujący silnik 7,5A
F21
F22 pompa paliwowa 15A
F23 Silnik 20 A
F24
# 1 zapasowy bezpiecznik 20 A
#2 zapasowy bezpiecznik 30A
Zobacz także:  Mitsubishi Outlander (2001-2006) - schematy bezpieczników i przekaźników

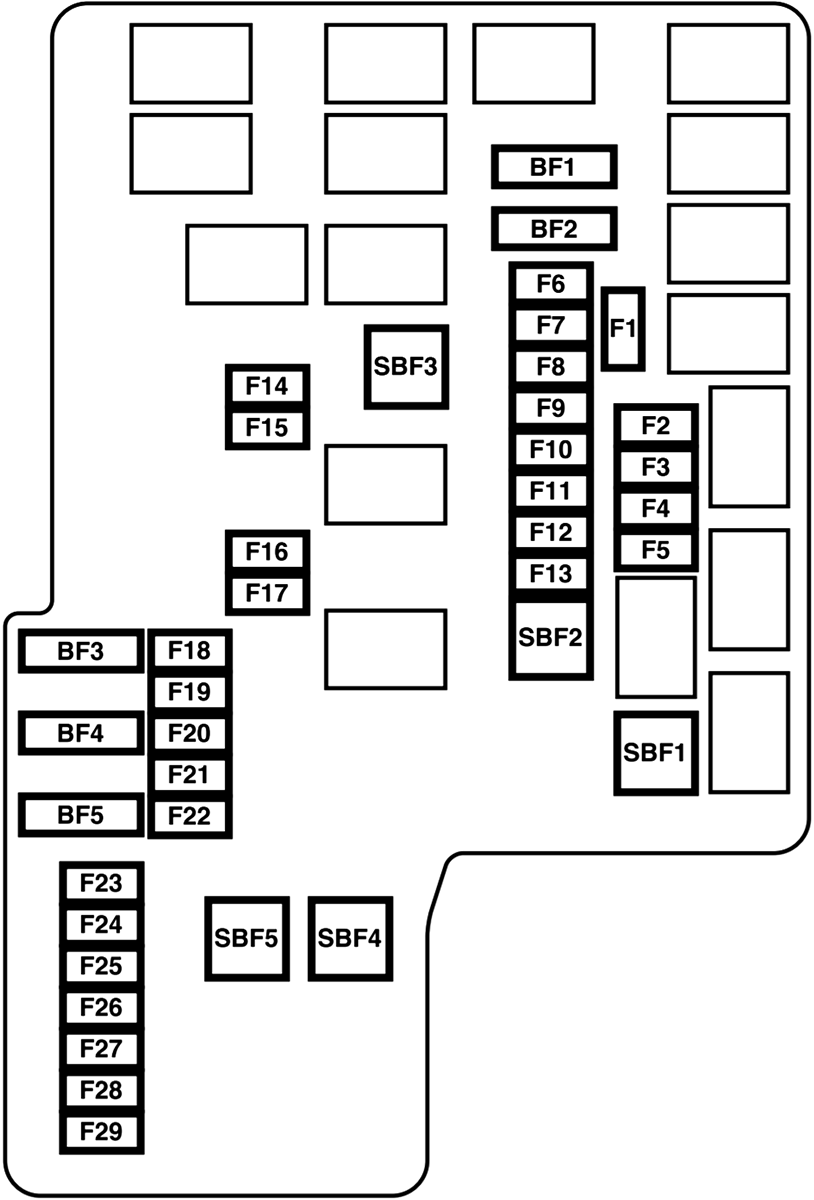

Typ 2

Mitsubishi L200 V (2016-2019) - schematy bezpieczników i przekaźników

Mitsubishi L200 V (2016-2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
SBF1 Stacyjka 40A
SBF2 Elektryczne sterowanie szybami 30A
SBF3 elektryczne siedzenie 40A
SBF4 system antywłamaniowy 30A
SBF5 elektryczny hamulec postojowy 30A
BF1 wzmacniacz systemu dźwiękowego 30A
BF2 klimatyzacja z tyłu 30A
tylny system cyrkulacji powietrza 30A
BF3
BF4 DC-DC (AUDIO) 30A
BF5 DC-DC (A/T) 30A
SCR UREA
F1 Czujnik NOx 10 A
F2 Silnik 20 A
F3 pompa paliwowa 15A
Pompa paliwa/czujnik PM-NOX 15A
F4 IBS 7,5A
F5 Startujący silnik 7,5A
F6 ogrzewanie przewodu paliwowego 20 A
TVS 15A
F7 Klimatyzacja 20 A
F8 Automatyczna skrzynia 20 A
F9 światła dzienne 10 A
F10 Alternator 7,5A
F11 kontrola silnika 7,5A
F12 Cewka zapłonowa 10 A
F13 przednie światła przeciwmgielne 15A
F14 Światła drogowe (lewe) 10 A
F15 Światła drogowe (prawe) 10 A
F 16 Światła mijania (lewe) 15A
F17 Światła mijania (prawe) 15A
F18 ogrzewanie kierownicy 15A
F19 Światła awaryjne 15A
F20
F21 silnik wentylatora chłodnicy 20 A
F22 Światła hamowania (światła hamowania) 15A
F23 T/F 20 A
F24 podgrzewane tylne siedzenie 20 A
F25 spryskiwacz reflektorów 20 A
F26 klakson bezpieczeństwa 20 A
F27 Klakson 10 A
F28
F29 falownik prądu przemiennego 20 A
