Mitsubishi L200 IV (2006-2015) – schematy bezpieczników i przekaźników

Mitsubishi L200 IV (2006-2015) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi L200 IV z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Czwarta generacja Mitsubishi L200, produkowana w latach 2006-2015, kontynuowała tradycję popularnych pickupów japońskiego producenta samochodów Mitsubishi Motors. Ta generacja L200 była znana z wyższej jakości wykończenia, poprawionych zdolności terenowych oraz bardziej zaawansowanych funkcji. Model ten był doceniany zarówno w użytku użytkowym, jak i rekreacyjnym.

Oto kilka cech charakteryzujących Mitsubishi L200 IV (2006-2015):

  1. Design: Czwarta generacja L200 wprowadziła bardziej nowoczesny i dynamiczny design, który nadawał mu atrakcyjny wygląd na drodze. Linie były bardziej ostre i dynamiczne w porównaniu do poprzednich wersji.
  2. Zdolności terenowe: Mitsubishi L200 IV kontynuowała reputację swoich poprzedników, oferując solidne zdolności terenowe i napęd na cztery koła. Był często używany zarówno do jazdy po mieście, jak i na nieutwardzonych drogach.
  3. Pojemność ładunkowa: Pickup L200 IV posiadał przestronne tylne ładownie, umożliwiając przewóz różnych rodzajów ładunków. To czyniło go atrakcyjnym wyborem dla przedsiębiorców i osób potrzebujących pojazdu do przewozu materiałów lub sprzętu.
  4. Silniki: Model ten oferował różne opcje silnikowe, w tym jednostki benzynowe i wysokoprężne, aby dostosować się do preferencji klientów dotyczących osiągów i ekonomii paliwa.
  5. Funkcjonalność: Wnętrze L200 IV było bardziej przemyślane pod względem komfortu i funkcjonalności. Wyposażenie obejmowało takie elementy jak systemy audio, klimatyzację i zaawansowane technologie.
  6. Bezpieczeństwo: Czwarta generacja L200 wprowadziła więcej zaawansowanych systemów bezpieczeństwa, takich jak systemy stabilności, kontroli trakcji i poduszki powietrzne, aby poprawić ochronę kierowcy i pasażerów.
  7. Różne konfiguracje: Mitsubishi oferowało różne konfiguracje nadwozia, w tym wersje z podwójną kabiną, furgonami i platformami, aby dostosować pickupa do różnych potrzeb użytkowników.
Zobacz także:  Mitsubishi L400 (1994-2006) - schematy bezpieczników i przekaźników

Czwarta generacja Mitsubishi L200 (2006-2015) kontynuowała sukces poprzednich wersji, oferując poprawione zdolności, wyższą jakość wykończenia i zaawansowane funkcje. Była to wszechstronna seria pickupów, ceniona zarówno przez osoby potrzebujące pojazdu do pracy, jak i tych, którzy czerpali przyjemność z jazdy w różnych warunkach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mitsubishi Outlander Sport, ASX (2011-2019) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po stronie kierowcy), za pokrywą.

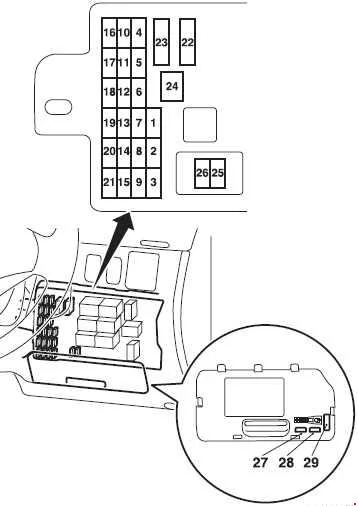

Pojazdy z kierownicą po lewej stronie

Mitsubishi L200 IV (2006-2015) - schematy bezpieczników i przekaźników

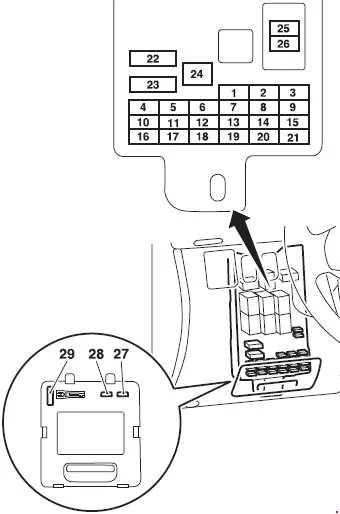

Pojazdy z kierownicą po prawej stronie

Mitsubishi L200 IV (2006-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Lampa tylna (lewa) 7,5
2 Zapalniczka 15
3 Cewka zapłonowa 10
4 Rozrusznik 7,5
5 Szyberdach 20
6 Gniazdo akcesoriów 15
7 Lampa tylna (prawa) 7,5
8 Zewnętrzne lusterka wsteczne 7,5
9 Jednostka sterująca silnika 7,5
10 Jednostka sterująca 7,5
11 Tylne światło przeciwmgielne 10
12 Centralny zamek drzwi 15
13 Lampa pokojowa 10
14 Wycieraczka tylnej szyby 15
15 Licznik 7,5
16 Przekaźnik 7,5
17 Podgrzewane siedzenia 20
18 Opcja 10
19 Podgrzewane lusterko zewnętrzne 7,5
20 Wycieraczki 20
21 Lampy cofania 7,5
22 Odmgławiacz 30
23 Podgrzewacz 30
24 Fotel elektryczny 40
25 Radio 10
26 Jednostka sterowana elektronicznie 15
27 Zapasowy bezpiecznik 7,5
28 Zapasowy bezpiecznik 20
29 Zapasowy bezpiecznik 30
Zobacz także:  Mitsubishi Colt V (1996-2003) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika

Mitsubishi L200 IV (2006-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1
2 Elektryczny system okien 40
3 Stacyjka 40
4 Sprężarka klimatyzacji 10
5 Silnik wentylatora skraplacza 20
6 Reflektor świateł drogowych (lewy) 10
7 Światło drogowe (prawe) 10
8 Reflektor świateł mijania (lewy) 10
9 Światła mijania (prawe) 10
10 Kontrola silnika 20
11 Alternator 7,5
12 Lampy stopu 15
13 Klakson 10
14 Automatyczna skrzynia 20
15 Światła ostrzegawcze 10
16 Pompa paliwowa 15
17 Przednie światła przeciwmgielne 15
18 Wzmacniacz audio 20
