W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi L200 VI z lat: 2020, 2021, 2022, 2023.

Mitsubishi L200 szóstej generacji, również znane jako Mitsubishi Triton w niektórych regionach, to seria pickupów produkowanych przez japońskiego producenta samochodów Mitsubishi Motors. Generacja ta została wprowadzona na rynek w 2019 roku i kontynuowana była w późniejszych latach. Mitsubishi L200 VI kontynuuje tradycję poprzednich wersji, oferując ulepszone funkcje, wydajność, komfort i zdolności terenowe.

Oto kilka cech charakteryzujących Mitsubishi L200 VI:

  1. Design: Szósta generacja L200 charakteryzuje się nowoczesnym i dynamicznym designem, z charakterystycznym przednim pasem oraz szczegółami, które podkreślają jego męski i atrakcyjny wygląd.
  2. Napęd na cztery koła: L200 VI jest dostępny z napędem na cztery koła, podkreślając swoje zdolności terenowe, które są często poszukiwane przez osoby potrzebujące pickupa do pracy w różnorodnych warunkach.
  3. Zdolności terenowe: Podobnie jak wcześniejsze generacje, L200 VI kontynuuje tradycję zapewniania dobrych zdolności terenowych, co czyni go atrakcyjnym wyborem dla fanów off-roadu.
  4. Pojemność ładunkowa: Pickup L200 VI posiada przestronne tylne ładownie, które są ważne dla użytkowników potrzebujących przewozić różne rodzaje ładunków.
  5. Silniki: Szósta generacja L200 oferuje różne jednostki napędowe, w tym silniki benzynowe i wysokoprężne, aby spełnić wymagania klientów dotyczące osiągów i ekonomii paliwa.
  6. Komfort i technologie: Mitsubishi L200 VI wprowadził ulepszone technologie, takie jak zaawansowane systemy multimedialne, nawigacja, komfortowe wnętrze i wiele funkcji ułatwiających prowadzenie.
  7. Bezpieczeństwo: Bezpieczeństwo jest ważnym aspektem L200 VI, oferując różne zaawansowane systemy wspomagające kierowcę i pasażerów, takie jak systemy bezpieczeństwa aktywnego i pasywnego.
  8. Zastosowanie: Mitsubishi L200 VI jest wszechstronnym pojazdem, który znajduje zastosowanie zarówno jako pojazd użytkowy, jak i rekreacyjny. Posiada różne warianty nadwozia, aby dostosować się do różnych potrzeb.
Zobacz także:  Mitsubishi Fuso Canter 8 (2012-2020) - schematy bezpieczników i przekaźników

Mitsubishi L200 VI kontynuuje tradycję sukcesu tej serii pickupów, oferując nowoczesny design, zaawansowane technologie, zdolności terenowe i pojemność ładunkową. To wszechstronny pojazd, który cieszy się uznaniem wśród różnych grup klientów, od przedsiębiorców po miłośników off-roadu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mitsubishi Endeavor (2004-2011) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w tablicy rozdzielczej

Mitsubishi L200 VI (2020-2023) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Lewa tylna lampa 7,5
2 Zapalniczka;

Gniazdo akcesoriów.

15
3 Cewka zapłonowa 10
4 Rozrusznik 7,5
5 Szyberdach 20
6 Gniazdo akcesoriów 15
7 Prawa tylna lampa 7,5
8 Elektryczne lusterka zewnętrzne 7,5
9 Jednostka sterująca silnika 7,5
10 Jednostka sterująca (ECU) 7,5
11 Tylne lampy przeciwmgielne 10
12 Centralny zamek 15
13 Oświetlenie wewnętrzne 15
14 Wycieraczki tylnej szyby 15
15 Deska rozdzielcza 10
16 Przekaźnik 7,5
17 Podgrzewane siedzenia 20
18 Opcje 10
19 Podgrzewanie lusterek zewnętrznych 7,5
20 Wycieraczki 20
21 Kierunkowskazy 7,5
22 Odmgławiacz 30
23 Ogrzewanie 30
24 Regulacja foteli 40
25 Radio 10
26 Jednostka sterująca (ECU) 20

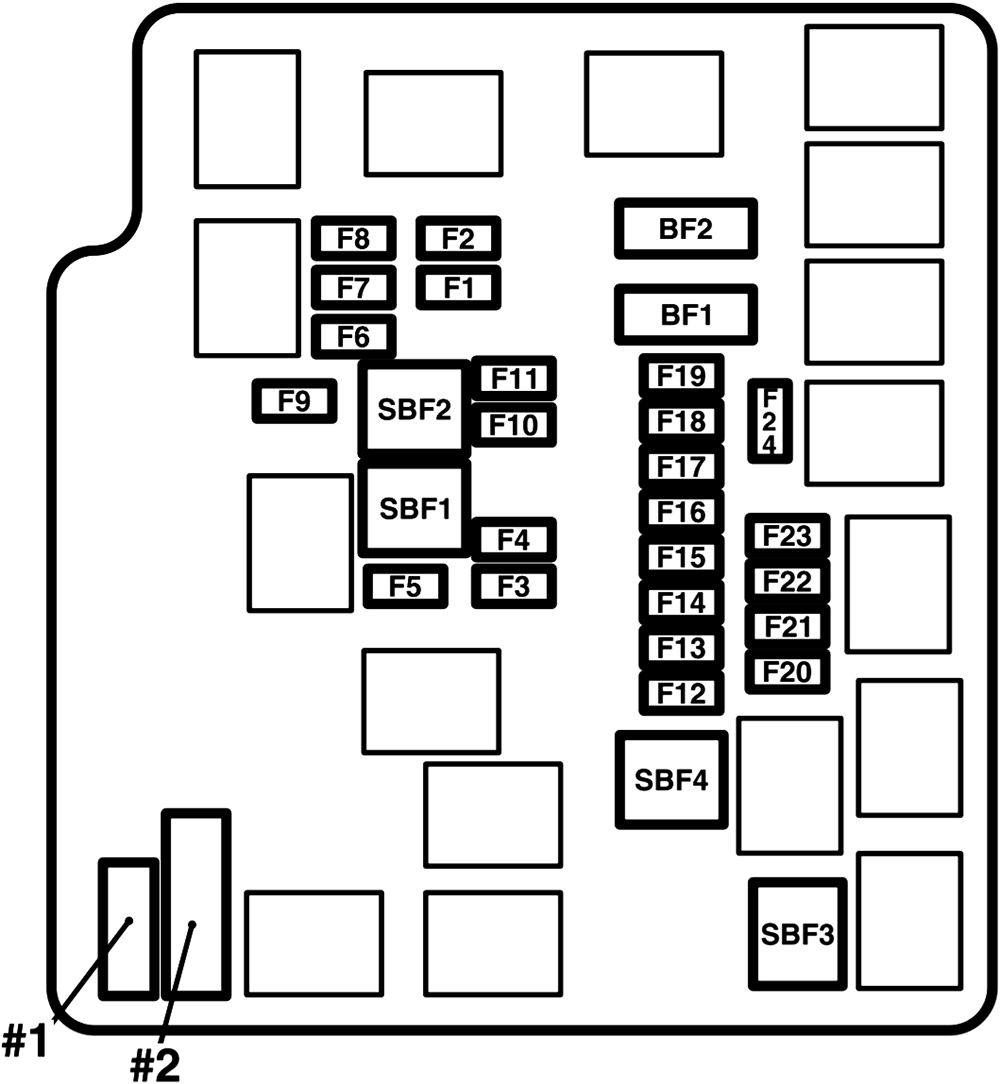

Skrzynka bezpieczników w komorze silnika

Mitsubishi L200 VI (2020-2023) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
SBF1 Stacyjka 30
SBF2 Okno elektryczne 15
SBF3 Regulacja foteli 40
SBF4 ABS 30
SBF5 Elektryczny hamulec 30
BF1 System audio 30
BF2 Klimatyzacja z tyłu;

Cyrkulator tylny.

30
BF3
BF4 DCDC (audio) 30
BF5 UREA SCR 30
F1 Czujnik NOx 10
F2 Silnik 20
F3 Czujnik PMNOx;

Pompa paliwa.

15
F4 IBS (akumulator) 7,5
F5 Rozrusznik 7,5
F6 Grzałka przewodu paliwowego;

ETV

20/15
F7 Klimatyzacja 20
F8 Automatyczna skrzynia biegów 20
F9 Światła do jazdy dziennej 10
F10 Alternator 7,5
F11 Kontrola silnika 7,5
F12 Cewka zapłonowa 10
F13 Przednie lampy przeciwmgielne 15
F14 Lewe światła mijania 10
F15 Prawe światła mijania 10
F16 Lewe światła mijania (krótkie) 15
F17 Prawe światła mijania (krótkie) 15
F18 Ogrzewanie kierownicy 15
F19 Światła awaryjne 15
F20
F21 Silnik wentylatora 20
F22 Światła stopu (hamowania) 15
F23 T/F 20
F24 Ogrzewanie foteli 20
F25 Spryskiwacze reflektorów 20
F26 Klakson bezpieczeństwa 20
F27 Klakson 10
F28
F29 Falownik AC 20
