Mitsubishi Galant IX (2004-2012) – schematy bezpieczników i przekaźników

Rocznik 2004-2012
Zaktualizowano 5.08.2023
Mitsubishi Galant IX (2004-2012) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Galant IX z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

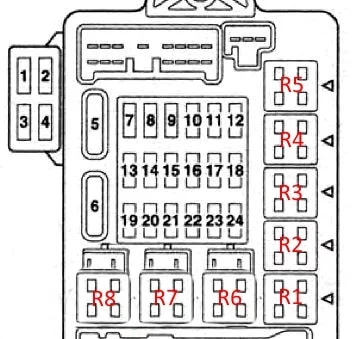

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się na końcu deski rozdzielczej za osłoną ochronną.

Mitsubishi Galant IX (2004-2012) - schematy bezpieczników i przekaźników

Opis

1 rezerwa
2 rezerwa
3 Wzmacniacz audio 30A
4 20A Zespół włazu dachowego
5 30A Podgrzewana tylna szyba, Kondensator przeciwzakłóceniowy
6 30A Silnik wentylatora nagrzewnicy
7 rezerwa
8 rezerwa
9 15A Złącze do podłączenia dodatkowego osprzętu elektrycznego
10 15A Gniazdo diagnostyczne, centralny zamek, jednostka sterująca ETACS
11 Jednostka sterująca ETACS
12 rezerwa
13 7,5A Elektrochromowe lusterko wsteczne;
14 7,5A Napędy elektryczne do bocznych lusterek wstecznych
15 rezerwa
16 Zapalniczka 15A
17 7,5A Przekaźnik pompy paliwa; jednostka sterująca silnika i automatycznej skrzyni biegów,
18 rezerwa
19 7,5A Grzałki do bocznych lusterek wstecznych
20 Przekaźnik 7,5 A
21 rezerwa
22 7,5A Tylne światła zespolone, sterowanie automatyczną skrzynią biegów
23 Wyświetlacz wielofunkcyjny 7,5 A, Przełącznik kolumny kierownicy, Jednostki sterujące (ABS, ETACS, SRS)
24 10A Cewka zapłonowa

Przekaźniki

  1. Przekaźnik pompy paliwa (1)
  2. Przekaźnik gniazdkowy do podłączenia dodatkowego wyposażenia
  3. Przekaźnik pompy paliwa (2)
  4. Przekaźnik ogrzewania przedniego siedzenia
  5. Przekaźnik tylnego światła przeciwmgielnego
  6. Przekaźnik do podnośników szyb elektrycznych
  7. Przekaźnik silnika dmuchawy nagrzewnicy
  8. Podgrzewany przekaźnik tylnej szyby

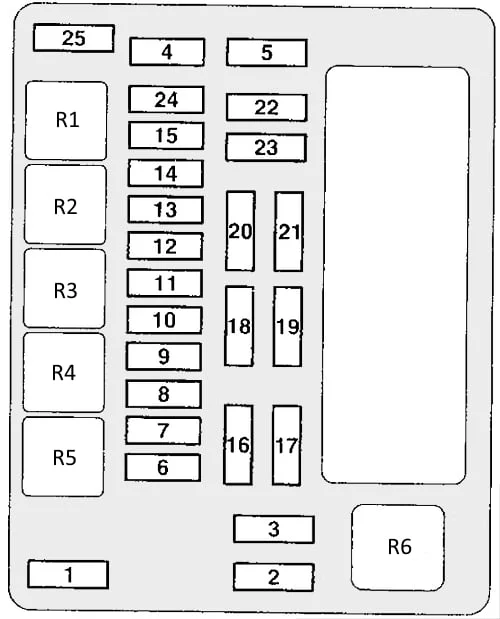

Skrzynki bezpieczników i przekaźników w komorze silnika

Znajduje się po lewej stronie komory silnika obok akumulatora.

Mitsubishi Galant IX (2004-2012) - schematy bezpieczników i przekaźników

Opis

1 Akumulator 80A
2 Silnik wentylatora chłodzącego 30/50A
3 Układ ABS 60A
4 Obwód blokady zapłonu 40A
5 Okna elektryczne 30A
6 15A Światła przeciwmgielne
7 15A / 20A Podgrzewane siedzenia
8 Brzęczyk 20A
9 20A System zarządzania silnikiem
10 Sprzęgło elektromagnetyczne sprężarki klimatyzacji 10A
11 15A Światła stopu
12 10A Tylne światła przeciwmgielne
13 Generator 7,5 A
14 Alarm 10A
15 20A Elektroniczna jednostka sterująca skrzyni biegów
16 10A Światło drogowe, prawy reflektor
17 10A Lewy reflektor świateł drogowych
18 10A Światło mijania, prawy reflektor
19 10A światło mijania lewy reflektor
20 7,5A Wymiary z prawej
21 7,5A Wymiary, z lewej
22 10A Lampy wewnętrzne
23 System audio 10A
24 Pompa paliwowa 15A
25 30A Środek do czyszczenia szkła

Przekaźniki

  1. Przekaźnik świateł przeciwmgielnych
  2. Przekaźnik nagrzewnicy przedniej szyby
  3. Przekaźnik złącza zasilania akcesoriów
  4. Przekaźnik klaksonowy
  5. Przekaźnik świateł przeciwmgielnych
  6. Przekaźnik silnika wentylatora chłodzącego

Skrzynka przekaźnikowa

Mitsubishi Galant IX (2004-2012) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
  2. Przekaźnik sterujący silnika
  3. Przekaźnik elektronicznej jednostki sterującej skrzyni biegów
  4. Przekaźnik zapłonu
  5. Przekaźnik jednostki sterującej przepustnicy
  6. rezerwa
  7. rezerwa

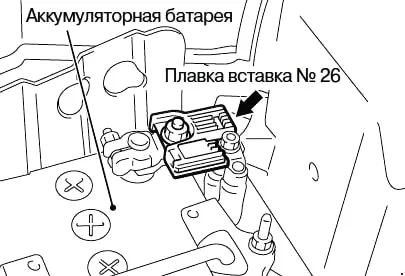

Główny bezpiecznik

Bezpiecznik zasilania głównego w postaci wkładki topikowej dużej mocy znajduje się na dodatnim zacisku akumulatora.

Mitsubishi Galant IX (2004-2012) - schematy bezpieczników i przekaźników

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
