Mitsubishi Fuso Canter 8 (2012-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Fuso Canter 8 z lat: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

Mitsubishi Fuso Canter 8 (2012-2020) to seria lekkich i średnich samochodów dostawczych produkowanych przez japońskiego producenta samochodów Mitsubishi Fuso Truck and Bus Corporation. Model Canter 8 jest kontynuacją poprzednich generacji Cantara i jest częścią linii pojazdów Canter, znanych z niezawodności, wszechstronności i zdolności do przewozu towarów w różnych warunkach.

Obejmujący okres od 2012 do 2020 roku, Mitsubishi Fuso Canter 8 przyniósł pewne istotne udoskonalenia w porównaniu do wcześniejszych wersji. Oto kilka cech charakteryzujących ten okres produkcji:

  1. Efektywność paliwowa: Model Canter 8 kontynuował tradycję oszczędności paliwa, co jest ważne dla ekonomiczności operacyjnej oraz minimalizacji wpływu na środowisko.
  2. Zrównoważony transport: Warianty Canter 8 były projektowane, aby spełniać normy emisji spalin i bardziej ścisłe regulacje dotyczące ochrony środowiska, co wpisuje się w rosnące zapotrzebowanie na bardziej zrównoważone rozwiązania transportowe.
  3. Różnorodność nadwozia: Mitsubishi Fuso Canter 8 był dostępny w różnych konfiguracjach nadwozia, takich jak furgon, platforma z burtami, wywrotka czy chłodnia. To umożliwiało dostosowanie pojazdu do specyficznych potrzeb przewozowych różnych branż.
  4. Technologiczne udoskonalenia: W miarę jak technologia rozwijała się w latach 2012-2020, warianty Canter 8 mogły korzystać z zaawansowanych systemów nawigacji, kontroli trakcji, systemów bezpieczeństwa i komunikacji.
  5. Komfort kierowcy: Kabina Canter 8 kontynuowała tradycję ergonomicznego projektowania, zapewniając wygodę kierowcy podczas długich godzin pracy.
  6. Wszechstronność: Mitsubishi Fuso Canter 8 nadal oferował wszechstronność, która jest charakterystyczna dla serii Cantara. To oznacza, że ​​pojazdy te były odpowiednie do różnorodnych zastosowań, od miejskich dostaw po obszary wiejskie.
  7. Pojemność ładunkowa: Canter 8 miał większą pojemność ładunkową niż wcześniejsze wersje, co czyniło go bardziej odpowiednim dla firm potrzebujących przewozić większe ilości towarów.
Zobacz także:  Mitsubishi Pajero Sport (2015-2019) - schematy bezpieczników i przekaźników

Mitsubishi Fuso Canter 8 (2012-2020) stanowił kontynuację sukcesu poprzednich generacji Cantara, oferując nowoczesne technologie, efektywność paliwową i wszechstronność, które są ważne dla firm działających w sektorze transportu towarów. Jego różnorodność nadwozia i zdolność do dostosowania do specyficznych potrzeb klientów sprawiły, że był to popularny wybór wśród przedsiębiorców.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mitsubishi Carisma (1995-2004) - schematy bezpieczników i przekaźników

Ze względu na ogromną różnorodność produkowanych modyfikacji nie ma jednego ogólnego opisu bezpieczników i przekaźników.

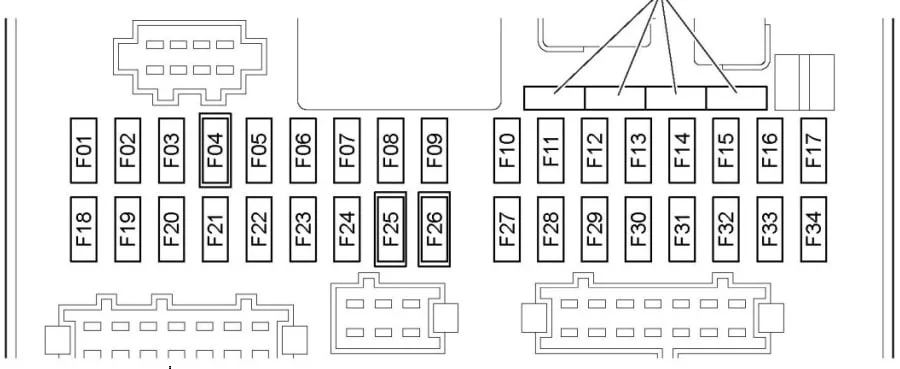

Skrzynka bezpieczników w kabinie

Mitsubishi Fuso Canter 8 (2012-2020) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników i przekaźników znajduje się wewnątrz dolnego panelu przed siedzeniem pasażera. Zdejmij osłonę ochronną, aby uzyskać dostęp

Mitsubishi Fuso Canter 8 (2012-2020) - schematy bezpieczników i przekaźników

Numer Opis
F01 10A Rozrusznik
F02 Rezerwa 10A
F03 10A ECU poduszki powietrznej SRS
F04 Zasilacz pomocniczy 10 A (IGN)
F05 30A Elektryczny podnośnik do szyb (kierowca)
F06 10A Lewe światło tylne, przyczepa
F07 30A Elektryczny podnośnik do szyb (asystent kierowcy)
F08 20A Reflektor przyczepy (tylne światła przeciwmgielne, światła cofania)
F09 10A Tablica przyrządów;

Przełącznik zespolony;

Złącze diagnostyczne.

F10 30A ISS (ECU)
F11 Wentylator klimatyzatora 30A
F12 System audio 15A;

Oświetlenie wewnętrzna pojazdu.

F13 Przełącznik zapłonu 10A;

ISS (ECU)

F14 Sygnał 10A
F15 System audio 10A
F16 Zapalniczka 20A
F17 20A Podgrzewacz paliwa
F18 10A ABS ECU
F19 ECU silnika 15A
F20 10A ECU (IGN, ISS)
F21 Rezerwa 10A
F22 15A Tablica przyrządów;

Klimatyzator;

Przekaźnik tylnego klimatyzatora.

F23 10A Światło tylne przyczepy z prawej strony
F24 10A DUONIC ECU
F25 Zasilanie pomocnicze 10A (ACC)
F26 Zasilanie pomocnicze 10A (BAT)
F27 20A Lampka sygnalizacyjna zatrzymania przyczepy
F28 ECU silnika 15A
F29 20A SCR
F30 20A SCR
F31 Silnik 20A ECU
F32 Sprężarka klimatyzacji 10A
F33 Zapasowy
F34 15A Pompa paliwa
F35 Zapasowy
F36 20A DUONIC ECU
F37 10A Wentylator dmuchawy tylnej
F38 15A tylny wentylator skraplacza
F39 Zapasowy
F40 Wentylator skraplacza 20A
F41 Jednostka hydrauliczna 30A
F42 Alternator 10A (tylko pojazdy z korektorem akumulatora)
F43 Zapasowy



Skrzynka bezpieczników obok akumulatora

Mitsubishi Fuso Canter 8 (2012-2020) - schematy bezpieczników i przekaźników

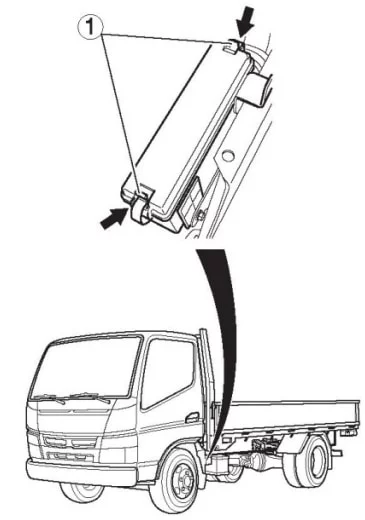

Dodatkowa kostka montowana jest na zewnątrz samochodu obok akumulatora.

Mitsubishi Fuso Canter 8 (2012-2020) - schematy bezpieczników i przekaźników

Schemat i dekodowanie
HF01 – 140A SAM
HF02 – Rezerwa
HF03 – 80A SAM
HF04 – Rezerwa
HF05 – 60A ECU Podświetlenie
HF06 – 40A Przekaźnik zapłonu
HF07 – Rezerwa
HF08 – 50A Zespół hydrauliczny
HF21 – Rezerwa
HF22 – 40A SAM
