Mitsubishi Carisma (1995-2004) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Carisma z lat: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2001, 2003, 2004.

Mitsubishi Carisma to samochód osobowy klasy kompaktowej produkowany przez japońską firmę Mitsubishi Motors. Model ten został wprowadzony na rynek w 1995 roku i był produkowany aż do 2004 roku.

Mitsubishi Carisma została zbudowana na platformie, którą Mitsubishi dzieliło z koncernem Volvo, co wpłynęło na pewne aspekty projektowania i konstrukcji samochodu.

Wizualnie, Mitsubishi Carisma charakteryzowała się prostymi i minimalistycznymi liniami, które miały na celu zapewnić czasowe wzornictwo, które było mniej podatne na szybkie przestarzenie. Był dostępny w wersji hatchback z pięciodrzwiowym nadwoziem oraz sedanem.

W zależności od rynku, Mitsubishi Carisma było dostępne z różnymi jednostkami napędowymi. W ofercie znajdowały się silniki benzynowe o różnych pojemnościach i mocach, a także jednostki wysokoprężne, które były bardziej popularne w niektórych regionach.

Wnętrze Mitsubishi Carisma oferowało przestronność i prosty układ deski rozdzielczej, co zapewniało ergonomiczny design. W zależności od wersji wyposażenia, samochód mógł być wyposażony w różne udogodnienia, takie jak klimatyzacja, elektrycznie sterowane szyby i lusterka, system audio, poduszki powietrzne i wiele innych opcji.

Mitsubishi Carisma była doceniana za swoją niezawodność, umiarkowane zużycie paliwa i komfort jazdy. Jednakże, w porównaniu z niektórymi konkurentami, model ten nie zdobył takiej popularności, jak niektóre inne kompaktowe samochody na rynku.

Zobacz także:  Mitsubishi Colt V (1996-2003) - schematy bezpieczników i przekaźników

Mitsubishi zdecydowało się zakończyć produkcję Carisma w 2004 roku, a na jej miejsce wprowadziło kolejne modele, takie jak Mitsubishi Lancer i Mitsubishi Colt, które bardziej odpowiadały aktualnym preferencjom rynkowym.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników i przekaźników w przedziale pasażerskim

Znajduje się pod deską rozdzielczą po stronie kierowcy.

Mitsubishi Carisma (1995-2004) - schematy bezpieczników i przekaźników



Mitsubishi Carisma (1995-2004) - schematy bezpieczników i przekaźników

Opis

F1 15A Zapalniczka;

Zegar.

F2 10A Elektryczne lusterka zewnętrzne;

Sterowanie sygnałem centralnego zamka.

F3 10A Immobilizer;

Kierunkowskazy;

Światła awaryjne;

System SRS (poduszka powietrzna).

F4 15A System klimatyzacji;

Spryskiwacze reflektorów;

Szyberdach;

System oświetlenia dziennego.

F5 15A Centralny zamek
F6 20A Wycieraczka szyby przedniej;

Spryskiwacz szyby przedniej;

Wycieraczka tylnej szyby;

Spryskiwacz tylnej szyby.

F7 20A Bagażnik;

Sterowanie sygnałem centralnego zamka.

F8 10A Sygnał dźwiękowy
F9 10A Światła cofania;

Sterowanie skrzynią biegów;

System SRS (poduszka powietrzna).

F10 10A Tempomat;

System audio;

System ABS;

System antypoślizgowy;

Elektryczne szyby.

F11 20A Podgrzewane siedzenia
F12 10A Zestaw wskaźników;

System antypoślizgowy;

System ABS;

Tempomat;

Antena;

System SRS (poduszka powietrzna).

F13 Silnik wentylatora klimatyzatora 25A

 Przekaźnik

  • R1 – Przekaźnik kierunkowskazów i alarmu
  • R2 – Przekaźnik ogrzewania tylnej szyby
  • R3 – Przekaźnik silnika wentylatora nagrzewnicy

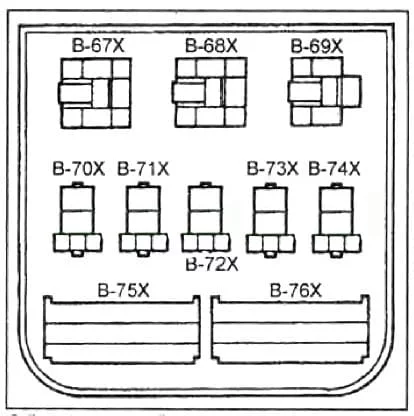

Skrzynka przekaźnikowa

Zainstalowany obok skrzynki bezpieczników i przekaźników.

Mitsubishi Carisma (1995-2004) - schematy bezpieczników i przekaźników

Opis

A-67X Jednostka sterująca centralnego zamka (modele bez zdalnego centralnego zamka)
A-68X
A-69X Przekaźnik przerywanego działania wycieraczki tylnej szyby
A-70X Przekaźnik świateł przeciwmgielnych
A-71X Przekaźnik świateł przeciwmgielnych (* 4)
A-72X Dioda
A-73X
A-74X
A-75X J / C ( 1 )
A-76X J / C ( 2 )

Skrzynki bezpieczników i przekaźników w komorze silnika

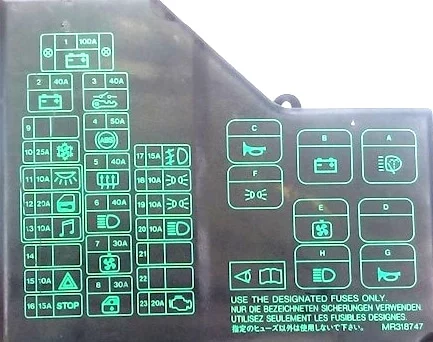

Skrzynka główna

Znajduje się po lewej stronie komory silnika obok słupka.

Mitsubishi Carisma (1995-2004) - schematy bezpieczników i przekaźników

Mitsubishi Carisma (1995-2004) - schematy bezpieczników i przekaźników

Opis

F1 80A Bezpiecznik – Generator
F2 40A Łącznik topikowy – klimatyzacja/ogrzewanie, centralny zamek, szyberdach, system antywłamaniowy
F3 40A Łącznik topikowy – System antykradzieżowy, stacyjka
F4 Wkładka bezpiecznikowa 50A – ABS
F5 Łącznik topliwy 20A – Układ wtrysku paliwa, układ sterowania automatyczną skrzynią biegów
F6 Łącznik topliwy 30A – System ładowania, reflektory, tylne światła / spryskiwacze i reflektory
F7 Bezpiecznik 30A – Silnik wentylatora chłodzącego, klimatyzator
F8 Łącznik topikowy 30A – Elektryczne podnośniki szyby
F9 25A Łącznik topliwy – podgrzewana tylna szyba, podgrzewane lusterka wsteczne w drzwiach
F10 Wentylator skraplacza klimatyzatora 20A
F11 10A Zegar, lampka bagażnika, antena, lampka oświetlenia wnętrza, zasilanie elektronicznej jednostki sterującej silnika
F12 20A Centralny zamek
F13 10A System audio, tempomat
F14 Zapasowy
F15 Alarm 10A
F16 15A Światła stopu
F17 15A Przednie światła przeciwmgielne
F18 10A Klapa tylna – lewa, podświetlenie zestawu wskaźników
F19 10A Klapa tylna – prawa
F20 10A Światła przeciwmgielne, światła drogowe, wskaźnik świateł drogowych
F21 Zapasowy
F22 Zapasowy

Przekaźnik

  • A – Przekaźnik pompy spryskiwacza reflektorów
  • B – Rezerwa
  • C – Przekaźnik sygnału
  • D – Rezerwa
  • E – Przekaźnik silnika wentylatora chłodzącego
  • F – Wymiary przekaźnika
  • G – Przekaźnik klaksonu antykradzieżowego
  • H – Przekaźnik reflektorów

Dodatkowa skrzynka

Zamontowany na prawym błotniku komory silnika.

Mitsubishi Carisma (1995-2004) - schematy bezpieczników i przekaźników

Opis

1 Zapasowy
2 Przekaźnik silnika wentylatora skraplacza klimatyzacji 1
3 Przekaźnik silnika wentylatora skraplacza klimatyzacji 2
4 Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
F1 Zapasowy
F2 (10A) Sprężarka klimatyzacji
