Mitsubishi Colt V (1996-2003) – schematy bezpieczników i przekaźników

Mitsubishi Colt V (1996-2003) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Colt V z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Mitsubishi Colt V, znany również jako Mitsubishi Colt (CJO), to samochód osobowy klasy miejskiej (subkompaktowej) produkowany przez Mitsubishi Motors. Model ten został wprowadzony na rynek w 1996 roku i był produkowany do 2003 roku.

Colt V (CJO) był produkowany jako 3-drzwiowy hatchback oraz 5-drzwiowy hatchback. Był charakteryzowany przez wyrazisty i sportowy wygląd, który przyciągał uwagę w swojej klasie.

W zależności od regionu, Mitsubishi Colt V (CJO) był dostępny z różnymi jednostkami napędowymi. Model ten oferował benzynowe silniki o różnych pojemnościach i mocach, które zapewniały odpowiednie osiągi i wydajność w codziennej jeździe.

Wnętrze Mitsubishi Colt V (CJO) było funkcjonalne i dobrze zaprojektowane, oferując przestrzeń dla kierowcy i pasażerów oraz przemyślane rozmieszczenie elementów deski rozdzielczej.

Zobacz także:  Mitsubishi Pajero Sport (2019-2021) - schematy bezpieczników i przekaźników

Mitsubishi Colt V (CJO) był popularnym wyborem wśród osób szukających kompaktowego i praktycznego samochodu do codziennego użytku w mieście. Jego niezawodność i oszczędność paliwa przyczyniły się do jego popularności na różnych rynkach.

Warto zaznaczyć, że po 2003 roku Mitsubishi zakończyło produkcję modelu Colt V (CJO) i zastąpiło go kolejnymi generacjami Mitsubishi Colt, które wprowadzały nowoczesne rozwiązania i technologie w odpowiedzi na zmieniające się potrzeby rynku.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mitsubishi L200 III (2001-2006) - schematy bezpieczników i przekaźników

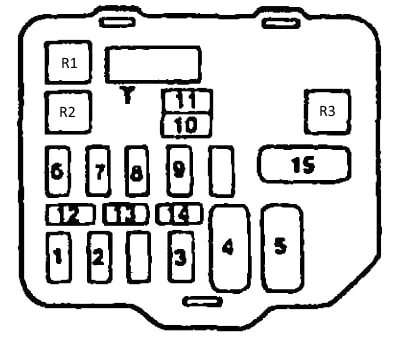

Skrzynki bezpieczników na desce rozdzielczej

Skrzynka bezpiecznikowa

Znajduje się pod deską rozdzielczą po lewej stronie, dla pojazdów z kierownicą po lewej stronie.

Mitsubishi Colt V (1996-2003) - schematy bezpieczników i przekaźników

Mitsubishi Colt V (1996-2003) - schematy bezpieczników i przekaźników

Opis

1 Przekaźnik 10A
2 Zapalniczka 15A
3 10A Kierunkowskazy
4 Ogrzewanie 25A
5 25A Podgrzewana tylna szyba
6 20A wycieraczka
7 10A Lampy cofania
8 20A Centralny zamek
9 10A Zestaw wskaźników
10 10A Podgrzewane siedzenia
11 20A Szyberdach
12 Zapasowy

Przekaźniki

  1. Przekaźnik grzałki
  2. Podgrzewany przekaźnik tylnej szyby
  3. Przekaźniki kierunkowskazów i zagrożeń

Skrzynka przekaźnikowa

Może być montowany obok skrzynki bezpieczników lub jeden lub więcej elementów montowanych osobno:

  • Przekaźnik do podnośników szyb z napędem elektrycznym
  • Podgrzewany przekaźnik tylnej szyby
  • Centralka zamka centralnego drzwi
  • Przekaźnik świateł przeciwmgielnych
Zobacz także:  Mitsubishi L200 V (2016-2019) - schematy bezpieczników i przekaźników

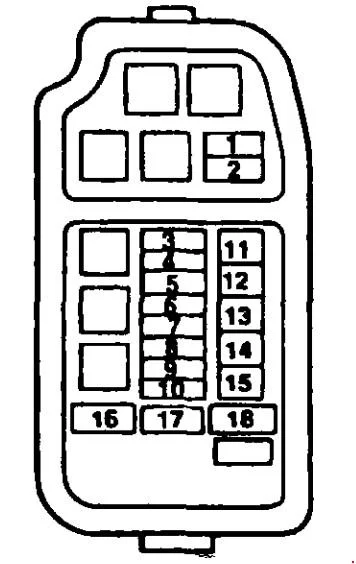

Skrzynka bezpieczników w komorze silnika

Skrzynka główna

Znajduje się po lewej stronie obok akumulatora.

Mitsubishi Colt V (1996-2003) - schematy bezpieczników i przekaźników

Opis

1 15A Światło stopu
2 Alarm 10A
3 15A światła antykradzieżowe
4 10A światła boczne
5 10A światła boczne
6 Klimatyzator 10A
7 10A Reflektory świateł drogowych
8 10A sygnał dźwiękowy
9 Radio 10A
10 10A Lampy wewnętrzne
11 20A Diagnostyka silnika
12 30A Elektryczne szyby
13 30A Wentylator chłodzący chłodnicę
14 Reflektory 40A
15 30A Stacyjka
16 Bezpiecznik 60A
17 Klimatyzator 25A
18 Generator 100A

Przekaźniki

  • A – Przekaźnikowy system zarządzania silnikiem
  • B – Przekaźnik rozrusznika
  • C – Przekaźnik wentylatora
  • D – Przekaźnik reflektorów
  • E – Wymiary przekaźnika
  • F – Przekaźnik sygnału
  • G – Przekaźnik świateł przeciwmgielnych

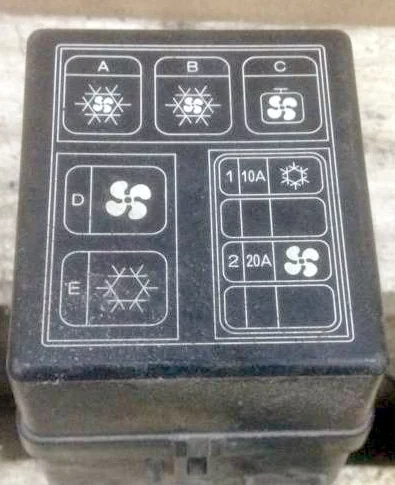

Dodatkowa skrzynka

Za system klimatyzacji i ogrzewania odpowiadają bezpieczniki i przekaźniki.

Mitsubishi Colt V (1996-2003) - schematy bezpieczników i przekaźników
